X051

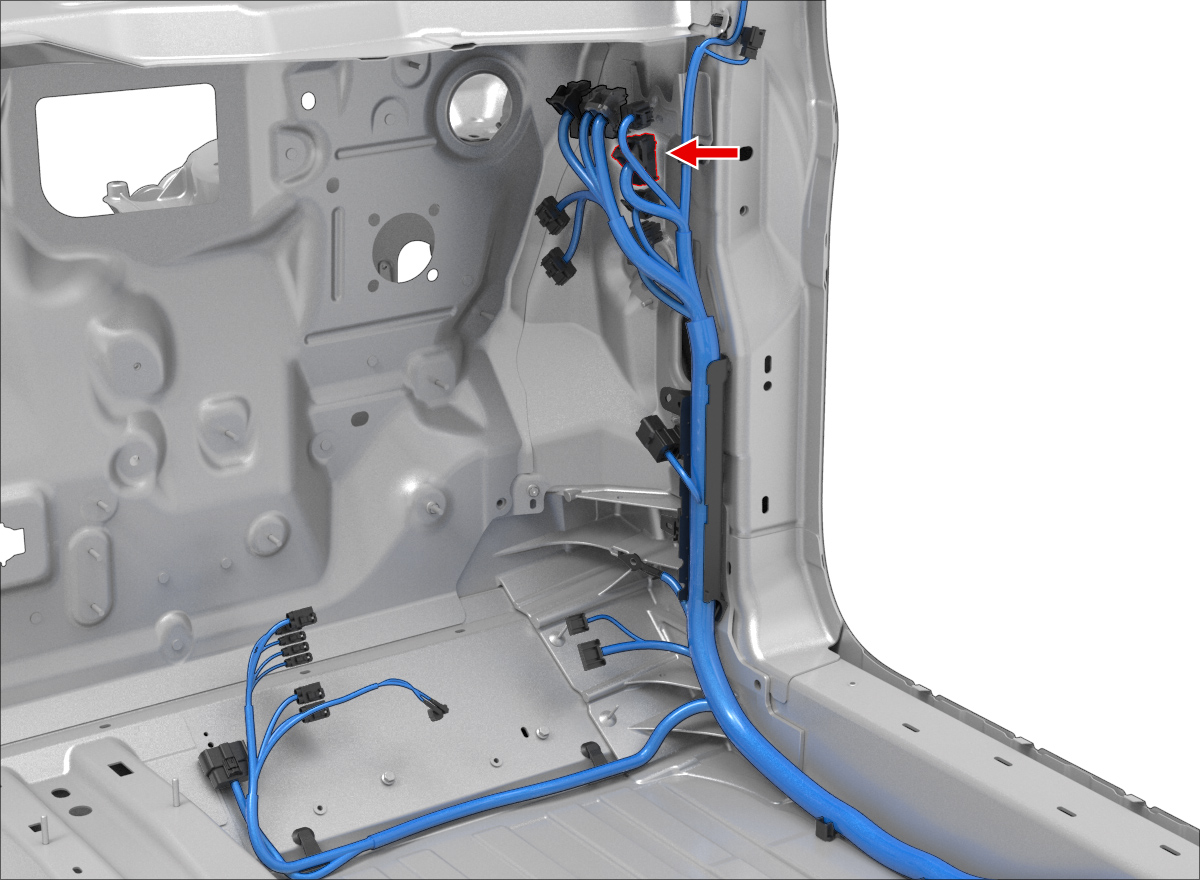

Connector Location:
Connector Pinout
Connector Details
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | |||||||||
| 2 | |||||||||
| 3 | |||||||||
| 4 | |||||||||
| 5 | |||||||||
| 6 | |||||||||
| 7 | |||||||||
| 8 | |||||||||
| 9 | |||||||||
| 10 | |||||||||
| 11 | SUMITOMO | 8100-3625 | 0.64x0.64F | GN | 0.50 | X171 | 16 | ||
| 12 | SUMITOMO | 8100-3625 | 0.64x0.64F | WH | 0.50 | X171 | 15 | ||
| 13 | SUMITOMO | 8100-3625 | 0.64x0.64F | YE | 0.50 | X174 | 10 | ||
| 14 | SUMITOMO | 8100-3625 | 0.64x0.64F | BN | 0.50 | X174 | 9 | ||
| 15 | |||||||||
| 16 | |||||||||
| 17 | |||||||||
| 18 | |||||||||
| 19 | |||||||||
| 20 | |||||||||
| 21 | |||||||||
| 22 | |||||||||
| 23 | |||||||||
| 24 | SUMITOMO | 8100-3625 | 0.64x0.64F | VT | 0.35 | X980M | 2 | ||
| 25 | |||||||||
| 26 | |||||||||
| 27 | SUMITOMO | 8100-3625 | 0.64x0.64F | RD | 0.35 | X988F | 13 | ||
| 28 | SUMITOMO | 8100-3625 | 0.64x0.64F | GY | 0.35 | X988F | 14 | ||
| 29 | SUMITOMO | 8100-3625 | 0.64x0.64F | TN | 0.50 | X174 | 7 | ||
| 30 | SUMITOMO | 8100-3625 | 0.64x0.64F | BU | 0.50 | X174 | 8 | ||
| 31 | |||||||||
| 32 | |||||||||
| 33 | |||||||||
| 34 | |||||||||
| 35 | |||||||||
| 36 | |||||||||
| 37 | |||||||||
| 38 | |||||||||
| 39 | |||||||||
| 40 | SUMITOMO | 8100-3625 | 0.64x0.64F | VT | 0.35 | X965M | 6 | ||
| 41 | SUMITOMO | 8100-3625 | 0.64x0.64F | YE | 0.35 | X498 | 4 | ||
| 42 | SUMITOMO | 8100-3625 | 0.64x0.64F | GN | 0.35 | X492F | 2 | ||
| 43 | SUMITOMO | 8100-3625 | 0.64x0.64F | BU | 0.35 | X292 | 1 | ||
| 44 | SUMITOMO | 8100-3625 | 0.64x0.64F | RD | 0.35 | X955M | 6 | ||
| 45 | SUMITOMO | 8100-3625 | 0.64x0.64F | VT | 0.35 | X955M | 12 |
