Vordere Querträgerbaugruppe (Fahrzeuge, die nach dem 2. Oktober 2016 hergestellt wurden)
Reparaturinformationen
Die vordere Querträgerbaugruppe von Model S kann mit Querträger-Verbindungshalterungen der 1. oder der 2. Generation am Fahrzeug befestigt sein. Prüfen Sie die Querträger-Verbindungshalterungen am zu reparierenden Fahrzeug, und klicken Sie auf den Link unten, um das richtige Reparaturverfahren zu erhalten:
|
Fahrzeuge, die bis zum 2. Oktober 2016 hergestellt wurden (Querträger-Verbindungshalterungen der 1. Generation)
|
Fahrzeuge, die am oder nach dem 3. Oktober 2016 hergestellt wurden (Querträger-Verbindungshalterungen der 2. Generation)
|
|

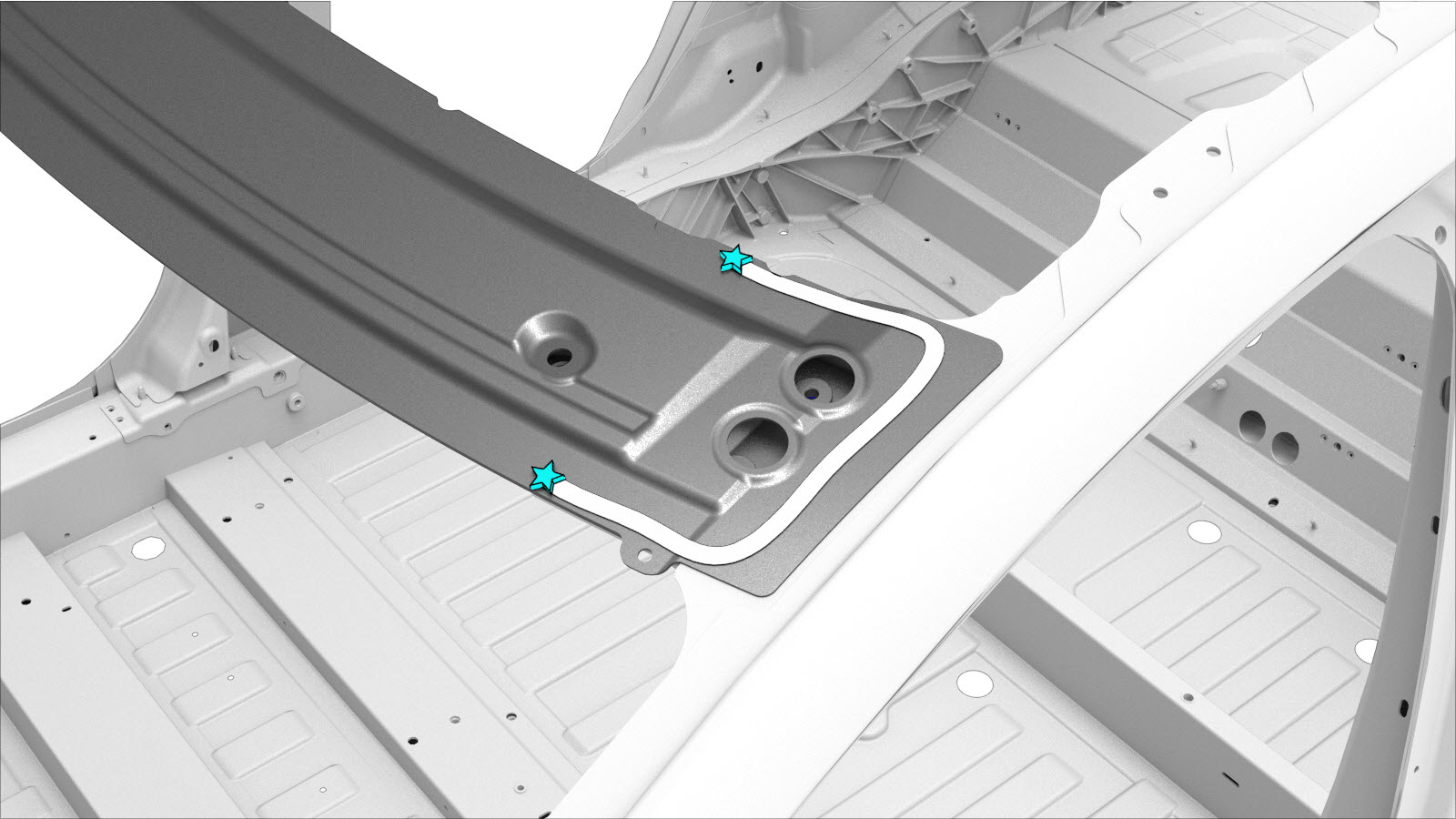

Wenn das zu reparierende Fahrzeug über diese Art von Verbindung für den vorderen Querträger verfügt, setzen Sie dieses Verfahren nicht fort; fahren Sie stattdessen mit dem Verfahren Vordere Querträgerbaugruppe (Fahrzeuge, die bis zum 2. Oktober 2016 hergestellt wurden) fort. |

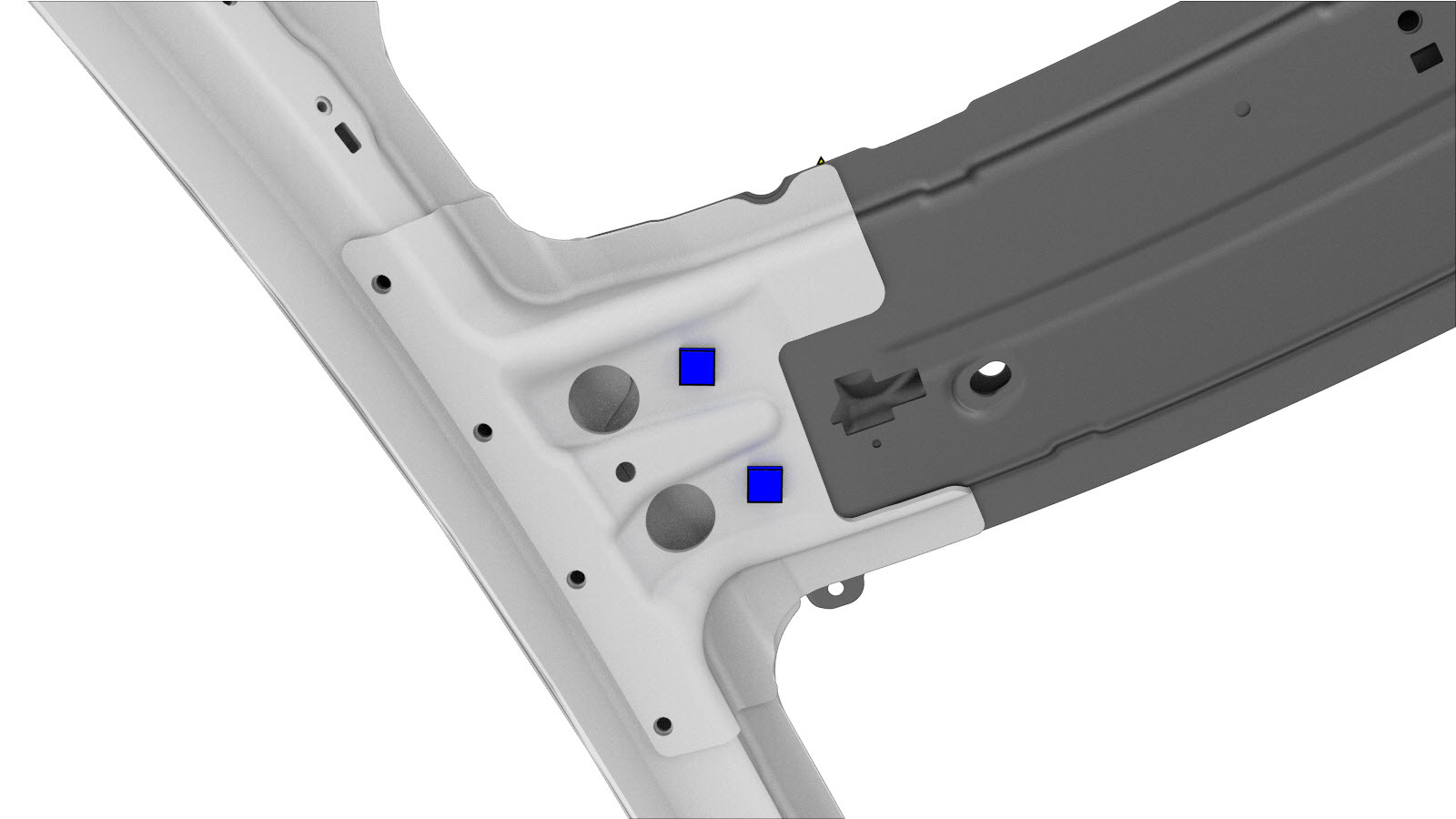

Wenn das zu reparierende Fahrzeug über diese Art von Verbindung für den vorderen Querträger verfügt, fahren Sie stattdessen mit diesem Verfahren fort. |
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|
| 1 | ASY FR HEADER SVC (Vordere Querträgerbaugruppe) |
|
| 26 |
Flow-Form-Niet S58
|
|
| 2 |
Schraube, Linse, Flansch
, BLT PANFLG M8-1,25x16[9.8]-M-ZnAl |
Tesla-Teilenummer 1008586-00-B. |
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
-
Entfernen Sie die Komponente, mit der die vordere Querträgerbaugruppe abgedeckt ist:
Abhängig vom Herstellungsdatum des Fahrzeugs kann die Komponente, die die vordere Querträgerbaugruppe abdeckt, eine der folgenden sein:
- Dachbaugruppe (siehe Verfahren)
- Glasdach (siehe Verfahren)
- Rahmen der Panoramadach-Baugruppe (siehe Verfahren)
-
Entfernen Sie das ursprüngliche Bauteil.
oder
Werkseitige Punktschweißungen
-
Bereiten Sie den Einbau vor.
-
Fixieren Sie die neue Komponente in Position, und stellen Sie mit einem Messlineal sicher, dass der Abstand zwischen den Trimmlöchern des Dachträgers 1198 mm beträgt.
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
-
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 50 Nm fest.
-
Montieren Sie die Komponente, die ausgebaut wurde, um Zugang zur vorderen Querträgerbaugruppe zu erhalten:
- Dachbaugruppe (siehe Verfahren)
- Glasdach (siehe Verfahren)
- Rahmen der Panoramadach-Baugruppe (siehe Verfahren)
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
