Leuchtengehäuse-Baugruppe (Fahrzeuge mit Ladeanschluss für China)

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	LEUCHTENGEHÄUSE-BAUGRUPPE (Leuchtengehäuse-Baugruppe)
9	Struktureller Bolzenniet 6,5 mm
2	Flow-Form-Niet S18
2	Flow-Form-Niet S28

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie den erforderlichen Teil von Seitenwand – Fahrzeuge mit Ladeanschluss für China, um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.

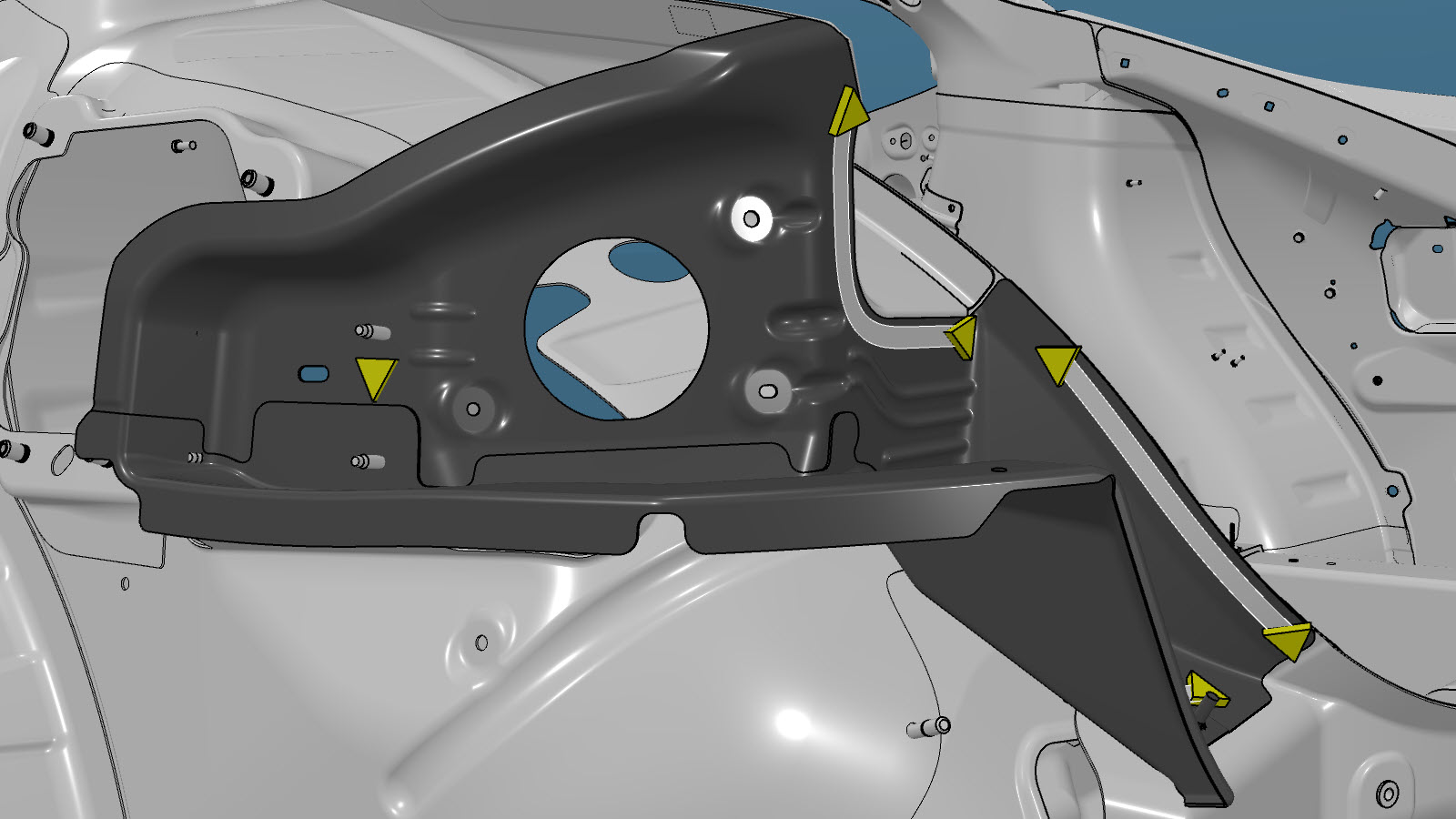

Entfernen Sie das ursprüngliche Bauteil.
oder Werkseitige Punktschweißungen
Bereiten Sie den Einbau vor.

Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

oder Strukturelle Bolzenniete, 6,5 mm

oder Flow-Form-Niete, S18

oder Flow-Form-Niete, S28
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Montieren Sie den erforderlichen Teil von Seitenwand – Fahrzeuge mit Ladeanschluss für China, der entfernt wurde, um das zu reparierende Bauteil freizulegen.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
