Plattenbaugruppe hinten

Korrekturcode: 10101817102 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Teileliste

Menge Beschreibung Abbildung / Hinweise
1 KAROSSERIEPLATTE HINTEN KOMPLETT (hinteres Blech)
26 Struktureller Bolzenniet 6,5 mm
29 SPR, 5x4,5
4 SPR, 5x6 H4
2 Flow-Form-Niet S18
16 Schraube, Sechskantkopf , M10x1.5x30 Tesla-Teilenummer 2007069. (Hinterer Rahmenträger an Platte hinten)
8 Mutter , M10x1.5 Tesla-Teilenummer 1047337-00-A. (hinterer Rahmenträger an Platte hinten)
8 Unterlegscheibe Tesla-Teilenummer 1024072-00-A. (hinterer Rahmenträger an Platte hinten)
Informational PurposesAn informational icon, calling your attention
Anmerkung
Nur für Fahrzeuge ohne dritte Sitzreihe. Falls erforderlich, mit Tesla-Teilenummer 1047337-00-A verwenden.
8 Mutter , M10x1.5mm Tesla-Teilenummer 1006883-00-A. (Stoßfängerträger an Platte hinten)

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

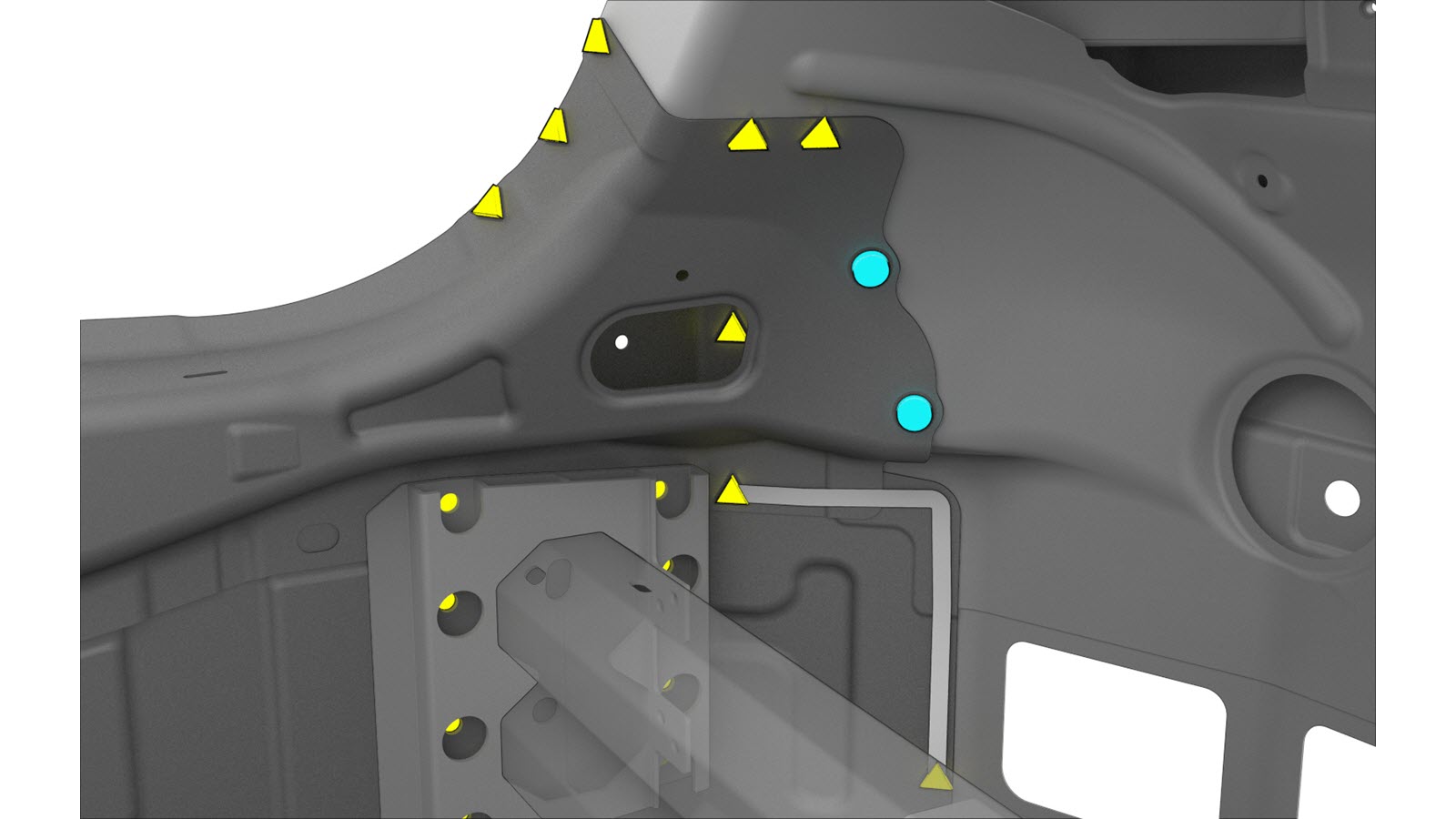

  1. Entfernen Sie das ursprüngliche Bauteil.

    oder Werkseitige Punktschweißungen

    oder Durch werkseitige Punktschweißungen bohren
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

    oder Strukturelle Niete vom Werk

    Stiftschraube
  2. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

    oder Strukturelle Bolzenniete, 6,5 mm

    oder Flow-Form-Niete, S18

    oder SPRs, 5x4,5
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die folgende Tesla SPR-Matrize wird verwendet, um diesen Stanzniet zu montieren: KA 075 2113.
    oder SPRs, 5x6 H4
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die folgende Tesla SPR-Matrize wird verwendet, um diesen Stanzniet zu montieren: SM 085 0125.

    oder Schrauben, Sechskantkopf

  3. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  4. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
    Befestigen Sie die Schrauben, aber ziehen Sie sie noch nicht fest an. Diese Muttern werden festgezogen, wenn die Stoßfänger-Baugruppe montiert wird.
  5. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
