A-Säule und B-Säule, komplette Baugruppe (Fahrzeuge, die nach dem 11. Oktober 2016 hergestellt wurden)

Teileliste

Menge Beschreibung Abbildung / Hinweise
1 BGR. – A/B-SÄULE KOMP (A-Säule und B-Säule, komplette Baugruppe)
10 Struktureller Niet, 6,5 mm, mittel
8 Flow-Form-Niet S58
2 Flow-Form-Niet S68
5 SPR, 5x6 H4
2 SPR, 5x8
2 SPR, 5x9
2 Schraube, Sechskantkopf , SCHR,HFLG,M10X22,[10,9]-MM-11 Tesla-Teilenummer 1012961-00-A.
4 Mutter , MUTTER HF M8 PC10 Tesla-Teilenummer 1046842-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie Obere Shotgun-Baugruppe.
  2. Entfernen Sie Äußere Shotgun-Baugruppe.
  3. Entfernen Sie den erforderlichen Teil von Karosserieseite außen, um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.
  4. Entfernen Sie Scharniersäulen-Baugruppe.
  5. Entfernen Sie das ursprüngliche Bauteil.

    oder Werkseitige Punktschweißungen

    oder Werkseitige SPRs

    oder Strukturelle Niete vom Werk

    oder Schrauben, Sechskantkopf

    Mutter

    Schnittlinie
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wenn Sie den erforderlichen Teil der äußeren Dachschiene entfernen, um die darunterliegenden Verbindungen freizulegen, achten Sie darauf, die innere Dachschiene beim Schneiden der äußeren Dachschiene nicht zu beschädigen.

    Bezugslinie/-punkt

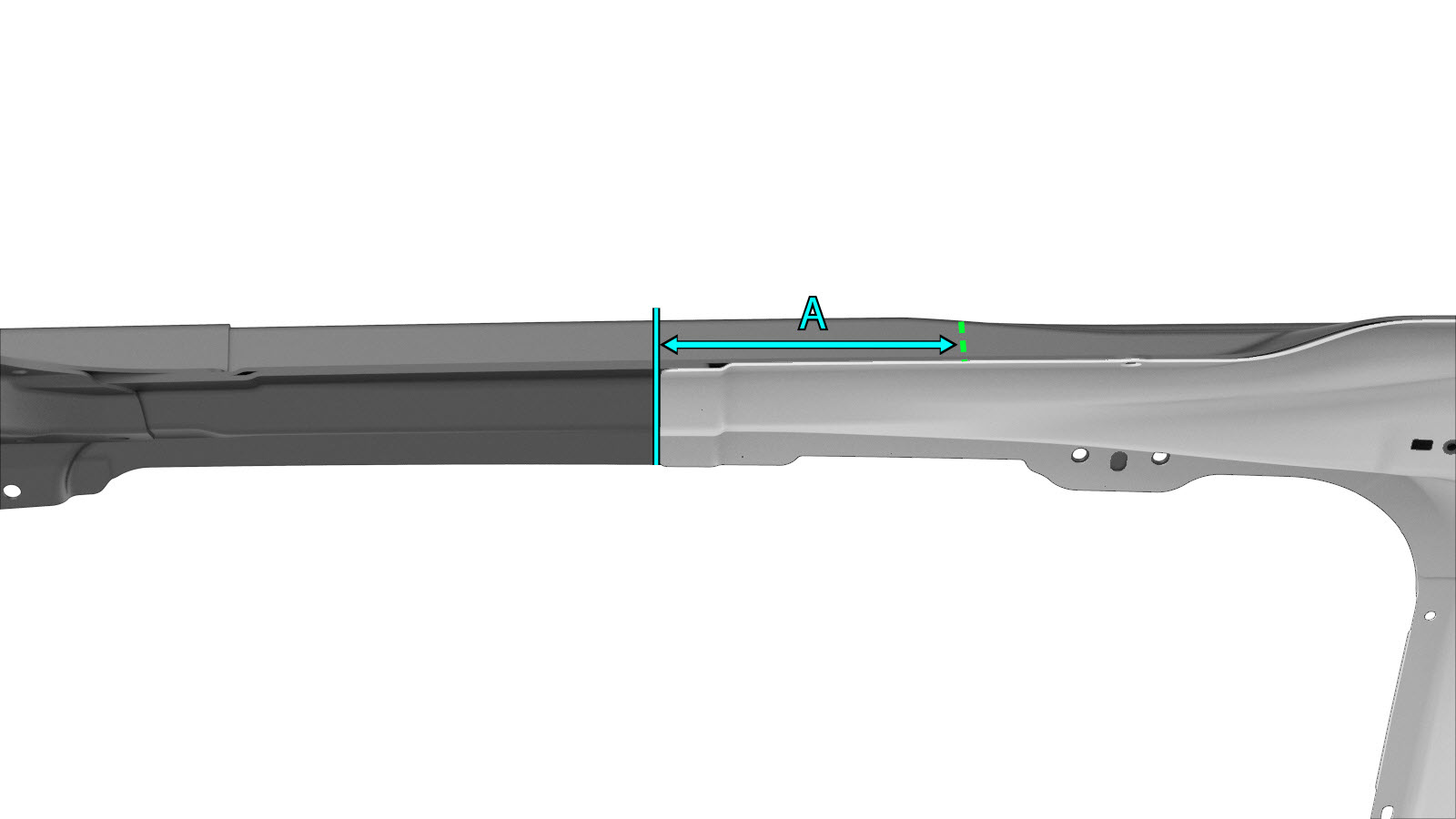

    • A = 160 mm.

    MSG-Schweißen

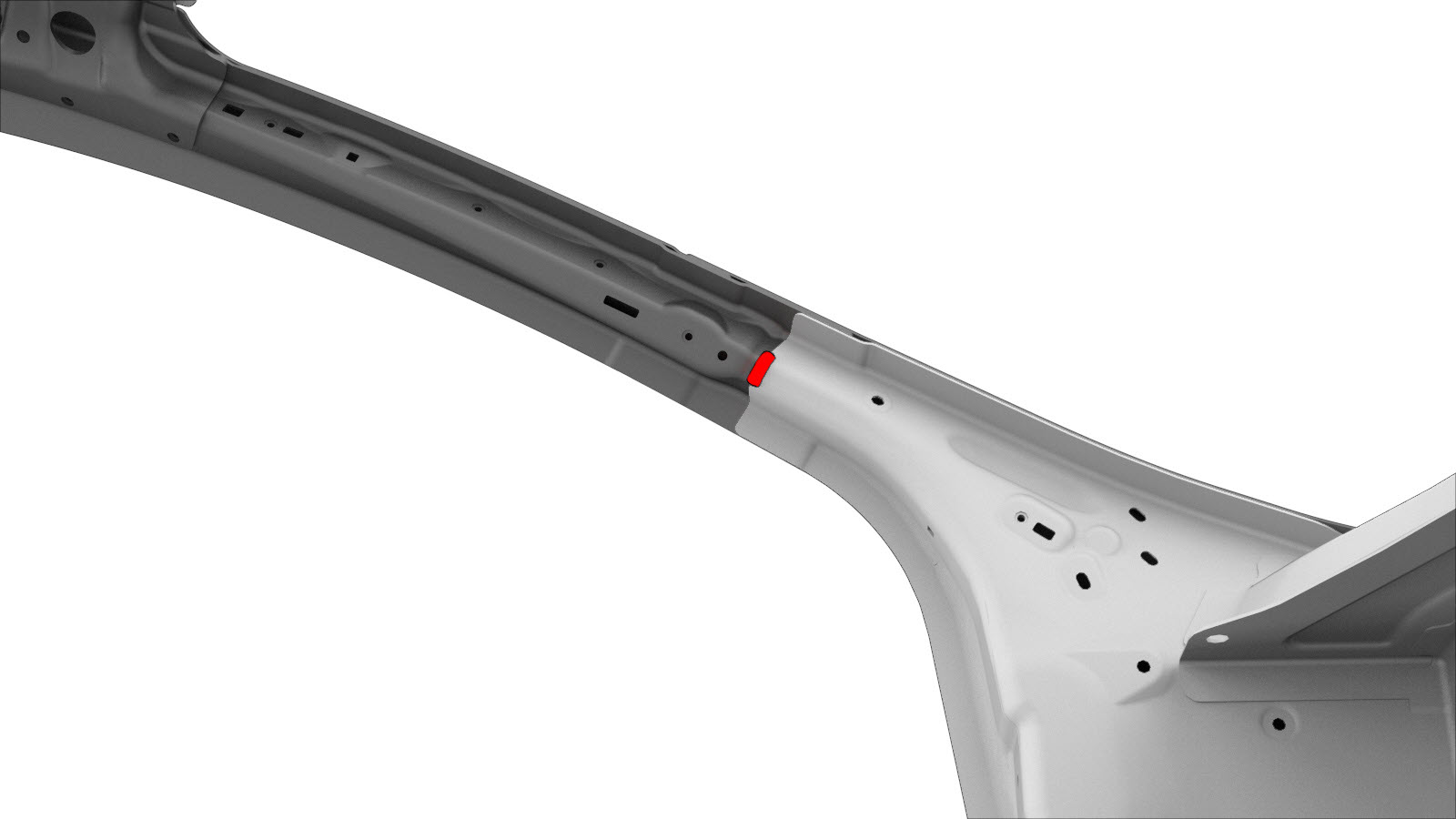

  6. Schneiden Sie die neue BRG - A / B-SÄULE KOMP wie unten beschrieben zu, um die neue Komponente herzustellen.
    Schnittlinie
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Achten Sie darauf, beim Schneiden der äußeren Dachschiene die innere Dachschiene nicht zu beschädigen.

    Bezugslinie/-punkt

    • B = 163 mm.
  7. Montieren Sie das Trägerblech am äußeren Dachträger.

    oder Aluminiumlochschweißungen

  8. Bereiten Sie den Einbau vor.
    oder Strukturelle Flanschniete, 6,5 mm
    oder Strukturelle Niete, 6,5 mm mittel
    • C = 34 mm.
    • D = 30 mm.

    oder Flow-Form-Niete, S58

    oder Flow-Form-Niete, S68

    oder SPRs, 5x6 H4
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die folgende Tesla SPR-Matrize verwenden, um diesen Stanzniet zu montieren: FM 090 2120.
    oder SPRs, 5x8
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die folgende Tesla SPR-Matrize verwenden, um diesen Stanzniet zu montieren: FM 090 2120.
    oder SPRs, 5x9
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die folgende Tesla SPR-Matrize verwenden, um diesen Stanzniet zu montieren: FM 090 2120.

    oder Schrauben, Sechskantkopf

    Mutter

    MSG-Schweißen

    oder Aluminiumlochschweißungen

  9. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  10. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
    Ziehen Sie die Muttern und Schrauben mit 25 Nm fest.
  11. Führen Sie eine MSG-Schweißung durch.
    MSG-Schweißen
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Um die Integrität des Fahrzeugs bei einem Unfall aufrechtzuerhalten, dürfen beim MSG-Schweißen von Aluminium an Tesla-Fahrzeugen nur ein zugelassener Schweißdraht und ein zugelassenes MSG-Schweißgerät verwendet werden. Informationen über zugelassene MSG-Schweißgeräte und Schweißdraht erhalten Sie unter Zugelassene MSG-Schweißgeräte und Schweißdrähte.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Vor dem MSG-Schweißen sollte eine Testschweißung an Material derselben Dicke und Art durchgeführt werden, um zu gewährleisten, dass mit den Einstellungen des Schweißgeräts eine den Anforderungen entsprechende Schweißverbindung hergestellt wird.
  12. Montieren Sie den Teil von Karosserieseite außen, der entfernt wurde, um das zu reparierende Bauteil freizulegen.
  13. Montieren Sie Äußere Shotgun-Baugruppe.
  14. Montieren Sie Obere Shotgun-Baugruppe.
  15. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
