Schweller (hinterer Abschnitt)

Reparaturinformationen

Wenn der beschädigte Bereich des Seitenschwellers mehr als 70 mm von der Hinterkante des Seitenschwellers entfernt ist (gemessen von der Unterseite des Seitenschwellers), unterbrechen Sie dieses Verfahren, und führen Sie das Verfahren Schweller (komplett) durch.
Je nach Beschädigung dieses Bauteils kann eine Reparatur des Bauteils möglich sein. Siehe Reparaturrichtlinien für den Schweller für weitere Informationen.
Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BGR SEITENSCHWELLER (Schweller – komplett)
1	Obere Zelle Trägerblech unten	Tesla-Teilenummer 1074848-00-A.
1	Obere Zelle Trägerblech oben	Tesla-Teilenummer 1074920-00-A.
1	Trägerblech mittlere Zelle	Tesla-Teilenummer 1074924-00-A.
1	Trägerblech untere Zelle	Tesla-Teilenummer 1074922-00-A.
16	Struktureller Senkniet, 6,5 mm
19	Hochfester struktureller Niet, 6,5 mm
3	Blindniete
1	Nietmutter, MUTTER NIET RND THN M8-1,25X3,0 ZNNI	Tesla-Teilenummer 2007223.
3	Schraube, Sechskantkopf , SCHRAUBE PF M8X20 PC 98 ADH MAT	Tesla-Teilenummer 1014747-00-B.
2	Schraube, Sechskantkopf , SCHRAUBE HF M8X50 PC109 MAT	Tesla-Teilenummer 1046838-00-A.
2	SPAC-MUTTER ,M8x3,8-5,STL[10],ZNI	Tesla-Teilenummer 1060097-00-B.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Obere Verstärkung hinterer Knoten (vorne).

Anmerkung
Entfernen Sie nicht die obere Verstärkung des hinteren Knotens (Mitte) oder die obere Verstärkung des hinteren Knotens (hinten).
Entfernen Sie C-Säulen-Verstärkung.
Entfernen Sie Radkastenverlängerung.
Entfernen Sie den Muttern-Abdeckstreifen vom Schweller.
oder Strukturelle Niete vom Werk
Entfernen Sie das ursprüngliche Bauteil.
Schnittlinie

Bezugslinie/-punkt
- A = 80 mm.
- B = 70 mm.
oder Schrauben, Sechskantkopf

MSG-Schweißen
Anmerkung
Bei einigen Fahrzeugen ist möglicherweise eine weitere Schweißstelle vorhanden. Entfernen Sie die Schweißstelle wie für die Reparatur des Abschnitts erforderlich.
Schneiden Sie den neuen Seitenschweller wie dargestellt zu, um das neue Bauteil herzustellen.
Schnittlinie

Bezugslinie/-punkt
- C = 80 mm.
- D = 70 mm.
Schleifen Sie die rot hervorgehobene Rippe ab, um einen ebenen Bereich für die Montage eines Trägerblechs zu schaffen.
Entfernen Sie die Nietmutter vom neuen Bauteil.
Schneiden Sie einen Abschnitt des neuen Seitenschwellers wie unten dargestellt zu, um Trägerbleche für das neue Bauteil herzustellen.
Schnittlinie

Bezugslinie/-punkt
- E = 160 mm.
- F = 85 mm.
Schneiden Sie die gekauften Zellen-Trägerplatten auf Länge.
- Obere Zelle Trägerblech unten: Auf 160 mm zuschneiden.
- Obere Zelle Trägerblech oben: Auf 160 mm zuschneiden.
- Trägerblech mittlere Zelle: Auf 160 mm zuschneiden.
- Trägerblech untere Zelle: Auf 150 mm zuschneiden.
Schleifen Sie die innere Fläche der mittleren Zelle flach ab, um einen Bereich für die Befestigung eines Trägerblechs herzustellen.
- G = 80 mm.

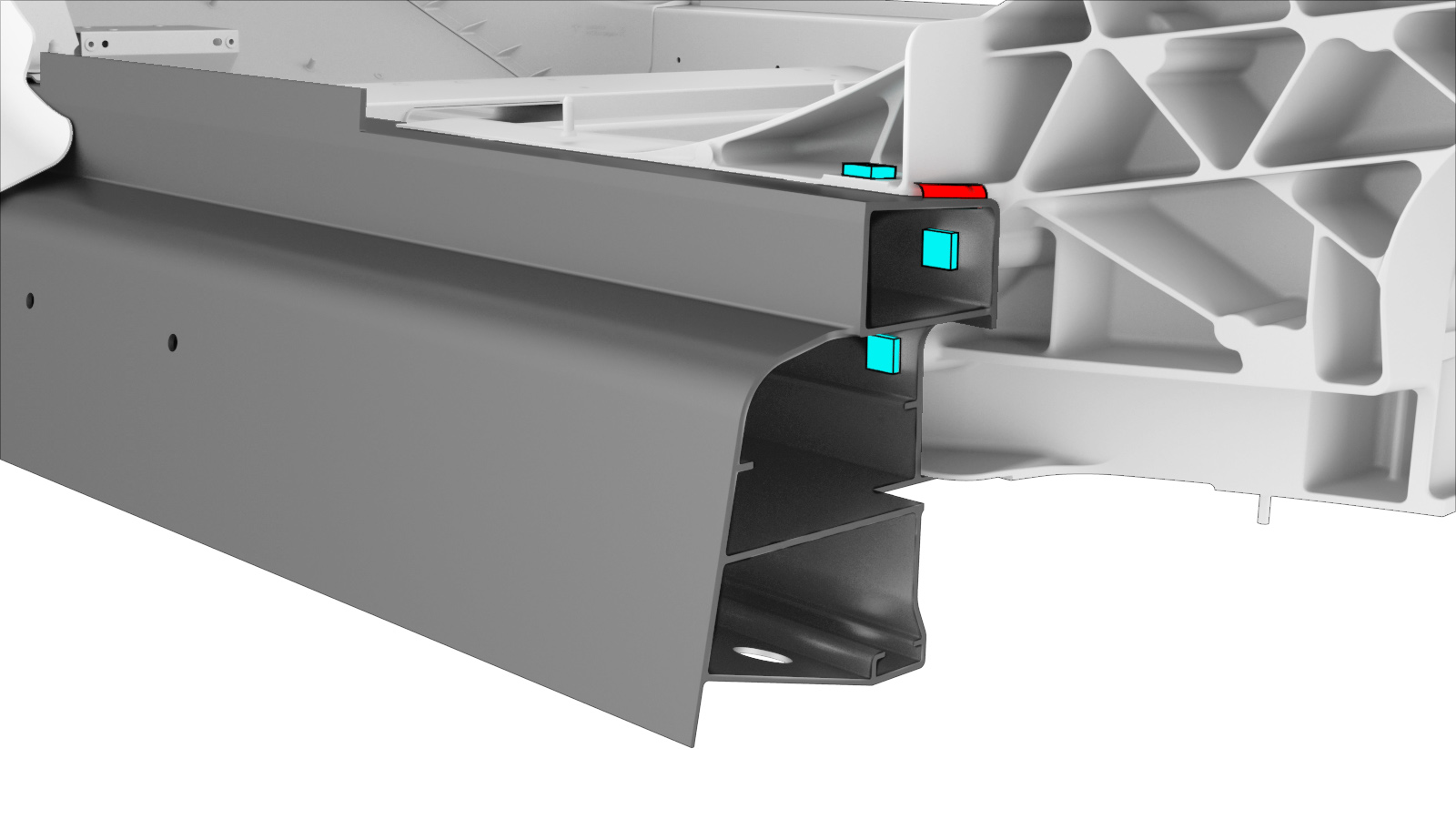

Platzieren Sie die inneren Trägerbleche für die obere Zelle und die mittlere Zelle, und klemmen Sie sie fest.
Bohren Sie ein 11-mm-Loch in das obere Trägerblech der oberen Zelle für eine Nietmutter an der bezeichneten Stelle.
Bohren Sie 8-mm-Löcher für Sechskantschrauben durch die werkseitigen Vorsprünge (rot eingekreist) im hinteren Knoten durch die Trägerbleche des Seitenschwellers.
Entfernen Sie die Trägerbleche des Seitenschwellers.
Vergrößern Sie die in einem vorherigen Schritt gebohrten 8-mm-Löcher auf 11,5 mm.
Tragen Sie Klebstoff hinten auf die SPAC-Muttern auf, platzieren Sie sie in den Trägerblechen, und klemmen Sie sie fest.
Montieren Sie die Nietmutter im oberen Trägerblech der oberen Zelle.
Nietmutter
Montieren Sie Trägerbleche am Fahrzeug.

oder Hochfeste strukturelle Niete, 6,5 mm

oder Schrauben, Sechskantkopf
Bereiten Sie den Einbau vor.
oder Hochfeste strukturelle Niete, 6,5 mm
oder Strukturelle Senkniete, 6,5 mm

MSG-Schweißen
Bohren Sie alle vorhandenen Bohrungen aus, die von Trägerblechen versperrt werden.
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie alle Schrauben mit 25 Nm fest.
Führen Sie eine MSG-Schweißung durch.

Anmerkung
Schleifen Sie die Schweißstellen am unteren Flansch und an der inneren vertikalen Seite des Schwellers ab, bis sie mit den umgebenden Blechen bündig sind.

MSG-Schweißen

Warnung
Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.

Warnung
Um die Integrität des Fahrzeugs bei einem Unfall aufrechtzuerhalten, dürfen beim MSG-Schweißen von Aluminium an Tesla-Fahrzeugen nur ein zugelassener Schweißdraht und ein zugelassenes MSG-Schweißgerät verwendet werden. Informationen über zugelassene MSG-Schweißgeräte und Schweißdraht erhalten Sie unter Zugelassene MSG-Schweißgeräte und Schweißdrähte.

ACHTUNG
Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.

Anmerkung
Vor dem MSG-Schweißen sollte eine Testschweißung an Material derselben Dicke und Art durchgeführt werden, um zu gewährleisten, dass mit den Einstellungen des Schweißgeräts eine den Anforderungen entsprechende Schweißverbindung hergestellt wird.
Montieren Sie den Muttern-Abdeckstreifen am Schweller.
oder Blindniete
Montieren Sie Obere Verstärkung hinterer Knoten (vorne).
Montieren Sie C-Säulen-Verstärkung.
Montieren Sie Radkastenverlängerung.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
