Ersetzen abgebrochener Bolzen am vorderen Rahmenträger

Anweisungen zum Austausch abgebrochener oder fehlender Bolzen am vorderen Rahmenträger.

Falls beim Transport oder während einer Reparatur ein Bolzen des vorderen Rahmenträgers abbricht, schweißen Sie den ursprünglichen Bolzen, sofern dies möglich ist, wieder an. Falls der ursprüngliche Bolzen nicht sauber abgebrochen ist (d. h. ein Großteil des ursprünglichen Bolzens befindet sich noch auf dem Rahmenträger) oder wenn der ursprüngliche Bolzen fehlt, bestellen Sie einen Ersatzbolzen und schweißen Sie ihn am ursprünglichen Einbauort an.

Ersatzbolzen

Vordere Rahmenträger haben 3 Arten von Bolzen:

  • M8 Massebolzen (grün eingekreist)
  • M6 Montagebolzen (gelb eingekreist)
  • Bolzen für Druckclips (rot eingekreist)
Informational PurposesAn informational icon, calling your attention
Anmerkung
Die dargestellten Bilder dienen als Beispiel. Die Menge und exakte Position der Bolzen können variieren.

Verwenden Sie die folgende Tabelle, um die richtigen Ersatzbolzen zu bestellen.

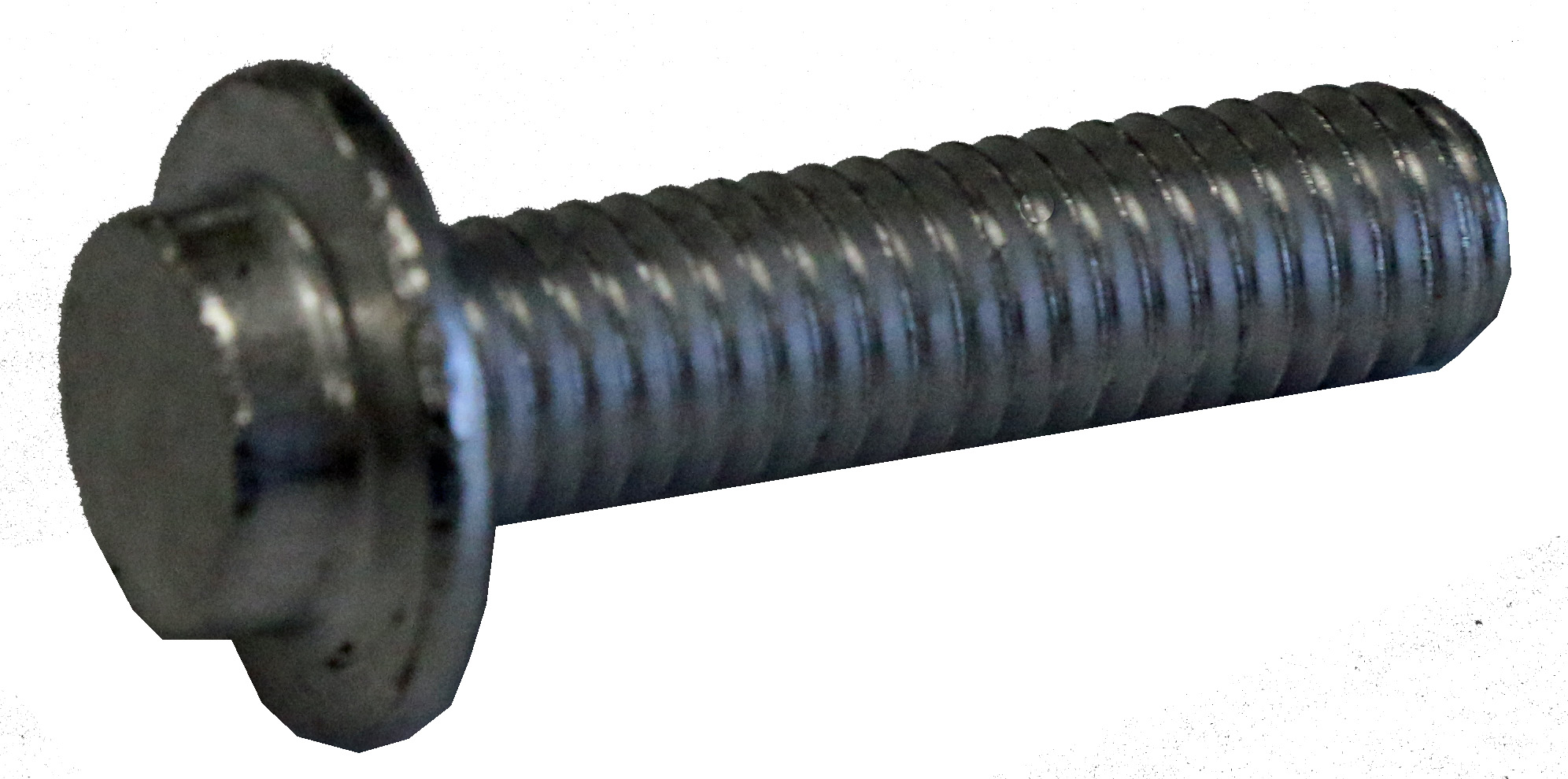

Stiftschraube Abbildung Tesla Teilenr. ANZ. Beschreibung Teilehandbuch
M8 Massebolzen
2007130-00-A 1 SCHWEISSBOLZEN – ALUMINIUM M8-1,25x26
M6 Montagebolzen
1013806-00-A 1 BOLZEN,WLD,RND,M6-29,5[AL]CO
Bolzen für Druckclips
2007122-00-A 1 BOLZEN WLD AL FLG T5x15,5
Informational PurposesAn informational icon, calling your attention
Anmerkung
Diese Teilenummern waren zum Zeitpunkt der Veröffentlichung aktuell. Verwenden Sie die aufgelisteten Revisionen oder später, sofern im Teilehandbuch nicht anderweitig angegeben.

Vorgehensweise

  1. Schleifen Sie die verbleibenden Teile des Bolzens mit einem Schleifwerkzeug ab.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Verwenden Sie beim Abschleifen von Aluminiumteilen nur Schleifscheiben und -riemen mit einer Körnung von höchstens 80. Verwenden Sie beim Abschleifen nur Schleifscheiben und -riemen mit einer Körnung von höchstens 80, da sonst Risse im Aluminium entstehen können.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Das Abschleifen der Lackierung sollte nur in gut belüfteten Bereichen stattfinden. Tragen Sie geeignete persönliche Schutzausrüstung.
  2. Falls erforderlich, entfernen Sie die Lackierung an dem vorderen Rahmenträger im Schweißbereich mithilfe einer Schleifscheibe mit mittlerer Körnung.
  3. Schweißen Sie den Bolzen an den vorderen Rahmenträger im MSG-Verfahren an.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Um die Integrität des Fahrzeugs bei einem Unfall aufrechtzuerhalten, dürfen beim MSG-Schweißen von Aluminium an Tesla-Fahrzeugen nur ein zugelassener Schweißdraht und ein zugelassenes MSG-Schweißgerät verwendet werden. Informationen über zugelassene MSG-Schweißgeräte und Schweißdraht erhalten Sie unter Zugelassene MSG-Schweißgeräte und Schweißdrähte.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Vor dem MSG-Schweißen sollte eine Testschweißung an Material derselben Dicke und Art durchgeführt werden, um zu gewährleisten, dass mit den Einstellungen des Schweißgeräts eine den Anforderungen entsprechende Schweißverbindung hergestellt wird.
  4. Grundieren Sie alle blanken Metallbereiche mit einem korrosionsbeständigen Schutzlack.
