Obere Shotgun-Baugruppe

Reparaturinformationen

Wie Sie dieses Dokument nutzen

Dieses Dokument umfasst zwei Hauptteile:
  1. Beschreibungen zum Teilen des oberen Shotgun Es liefert Informationen darüber, wo und wie die obere Shotgun-Baugruppe nach Bedarf geteilt wird, um beschädigte Bereiche des oberen Shotgun-Blechs zu ersetzen oder um Zugang zu darunterliegenden Teilen der Fahrzeugstruktur zu erhalten. Verwenden Sie die Beschreibungen zum Teilen, um zu bestimmen, wo Sie die obere Shotgun-Baugruppe erfolgreich teilen können, um die entsprechende Reparatur durchzuführen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Abschnitte der oberen Shotgun-Baugruppe können einzeln oder in beliebiger Kombination von Abschnitten ersetzt werden, solange die referenzierten Schnittpunkte in diesem Dokument verwendet werden.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Messungen anhand von Bohrlöchern werden von der Mitte der genannten Löcher aus durchgeführt, sofern in der Beschreibung zu Abschnitten nicht anders angegeben.
  2. Die Abschnitte zum Ausbauen und Ersetzen in diesem Dokument enthalten die notwendigen Informationen für den Austausch der gesamten oberen Shotgun-Baugruppe. Wenn Sie Abschnitte der oberen Shotgun-Baugruppe (nicht den gesamten oberen Shotgun) ersetzen, verwenden Sie die jeweiligen Passagen jedes Schritts, um zu bestimmen, welche Teile und Befestigungsmittel sowie welche Schritte erforderlich sind, um die Reparatur auszuführen.

Teileliste

Menge Beschreibung Abbildung / Hinweise

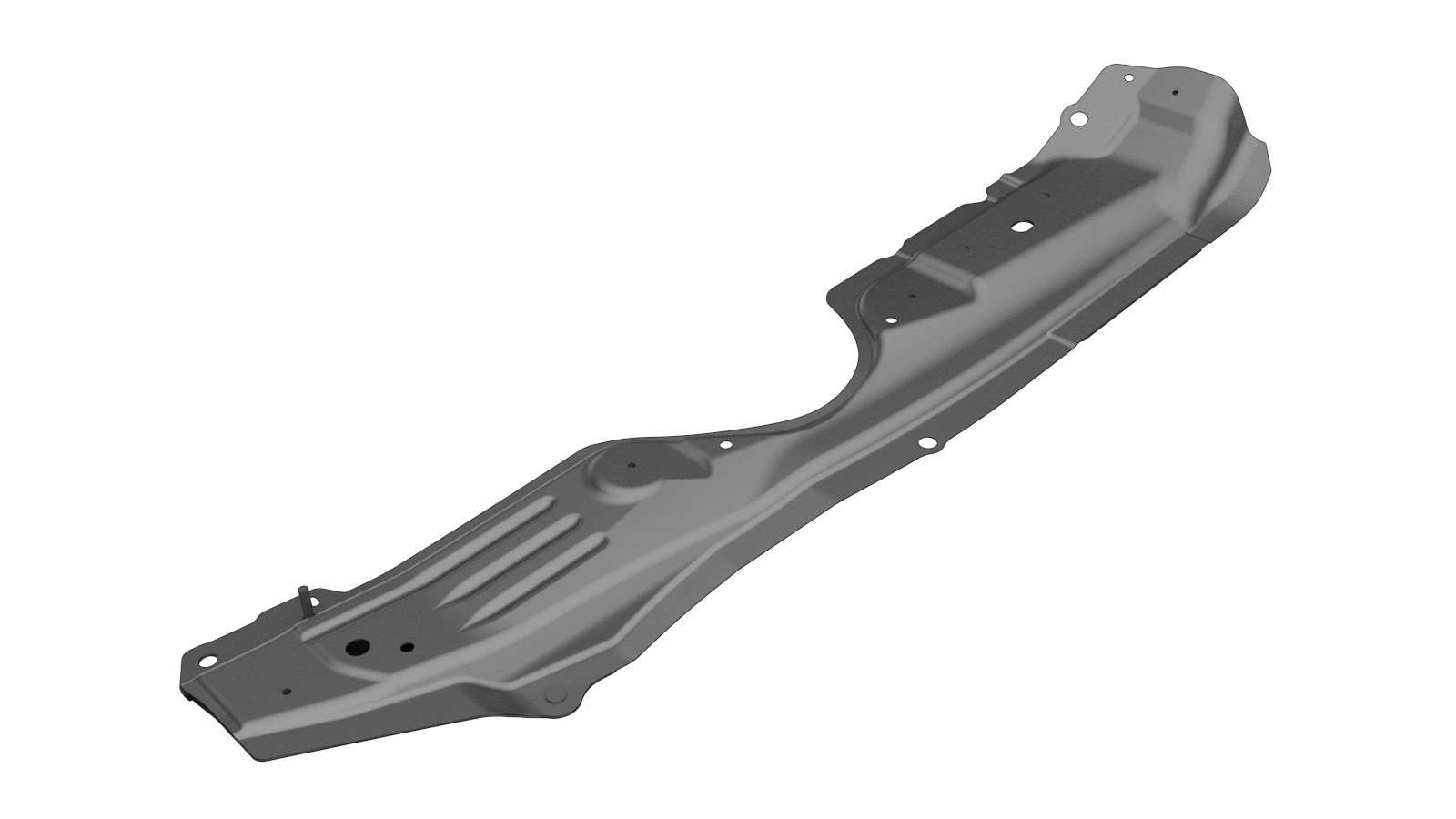

1 OBERER SHOTGUN (Obere Shotgun-Baugruppe)
4 Struktureller Niet, 6,5 mm, mittel
10 SPR, 5x4,5
3 SPR, 5x6 H4
3 SPR, 5x6,5
1 Schraube, Sechskantkopf , SCHRAUBE,HF,M6-1,0x21[88],G1009[B],MAT Tesla-Teilenummer 1139785-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Beschreibungen zum Teilen des oberen Shotgun

Obere Shotgun-Service-Baugruppe und Abschnitte
Der komplette obere Shotgun ist eine einzelne Komponente und kann in einer einzigen Reparatur ausgetauscht werden. Statt den kompletten oberen Shotgun auszutauschen, können alternativ bestimmte Bereiche des oberen Shotgun mit Abschnitten der oberen Shotgun-Baugruppe anhand der Schnittlinien in diesem Dokument ausgetauscht werden.
Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung
Achten Sie beim Schneiden von Abschnitten darauf, nicht durch Schraubenlöcher zu schneiden.
Informational PurposesAn informational icon, calling your attention
Anmerkung
Montieren Sie ein Trägerblech hinter jede Stoßfuge, wenn dafür genügend Platz ist, und verwenden Sie Strukturklebstoff, um jegliche Spalten hinter Blechen und darunterliegenden Komponenten zu füllen.
Baugruppe Abschnitte

Abschnitt oberer Shotgun

Vorderer Abschnitt

Informational PurposesAn informational icon, calling your attention
Anmerkung

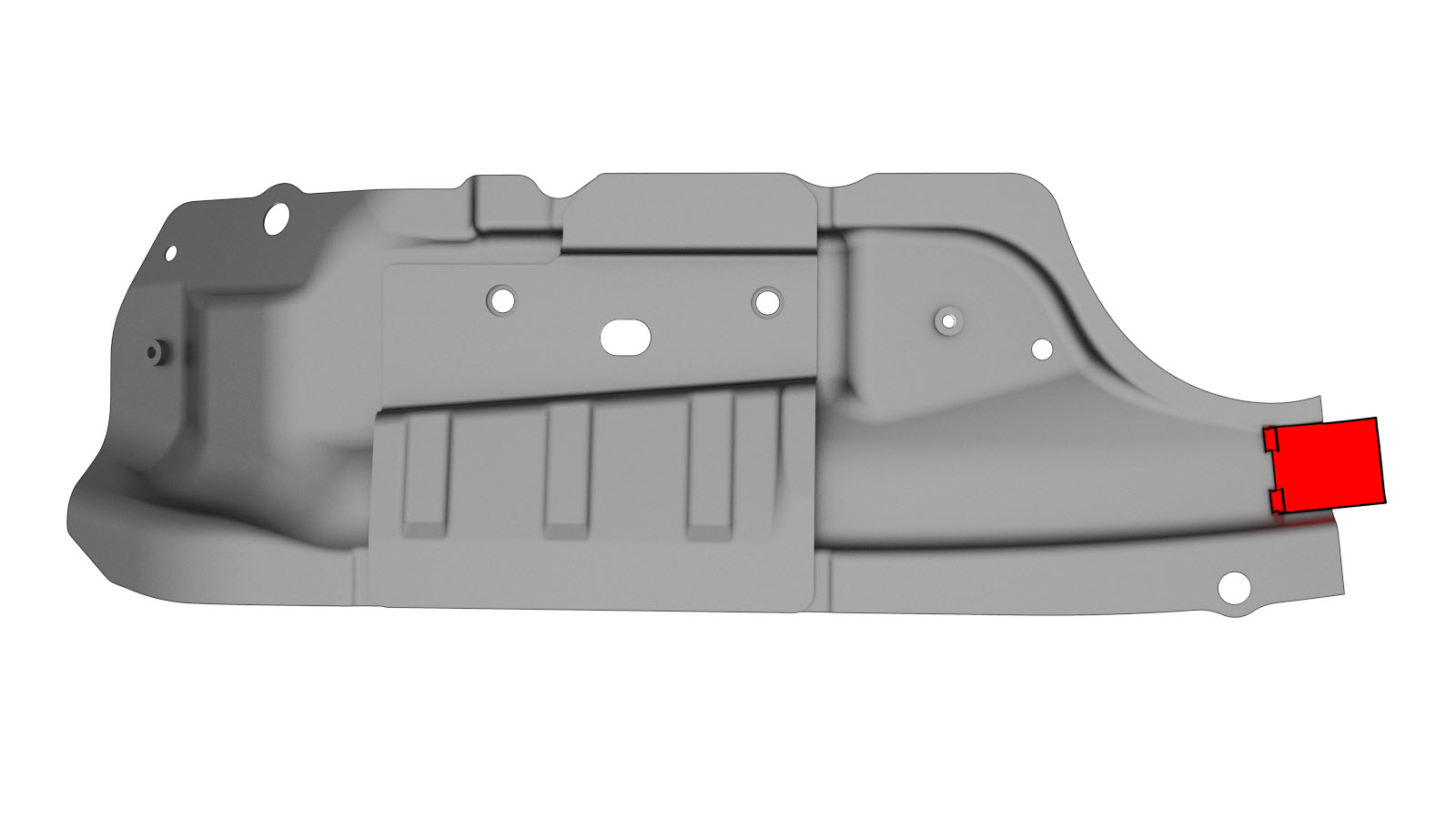

Bestellen Sie für diese Reparatur einen weiteren OBEREN SHOTGUN.

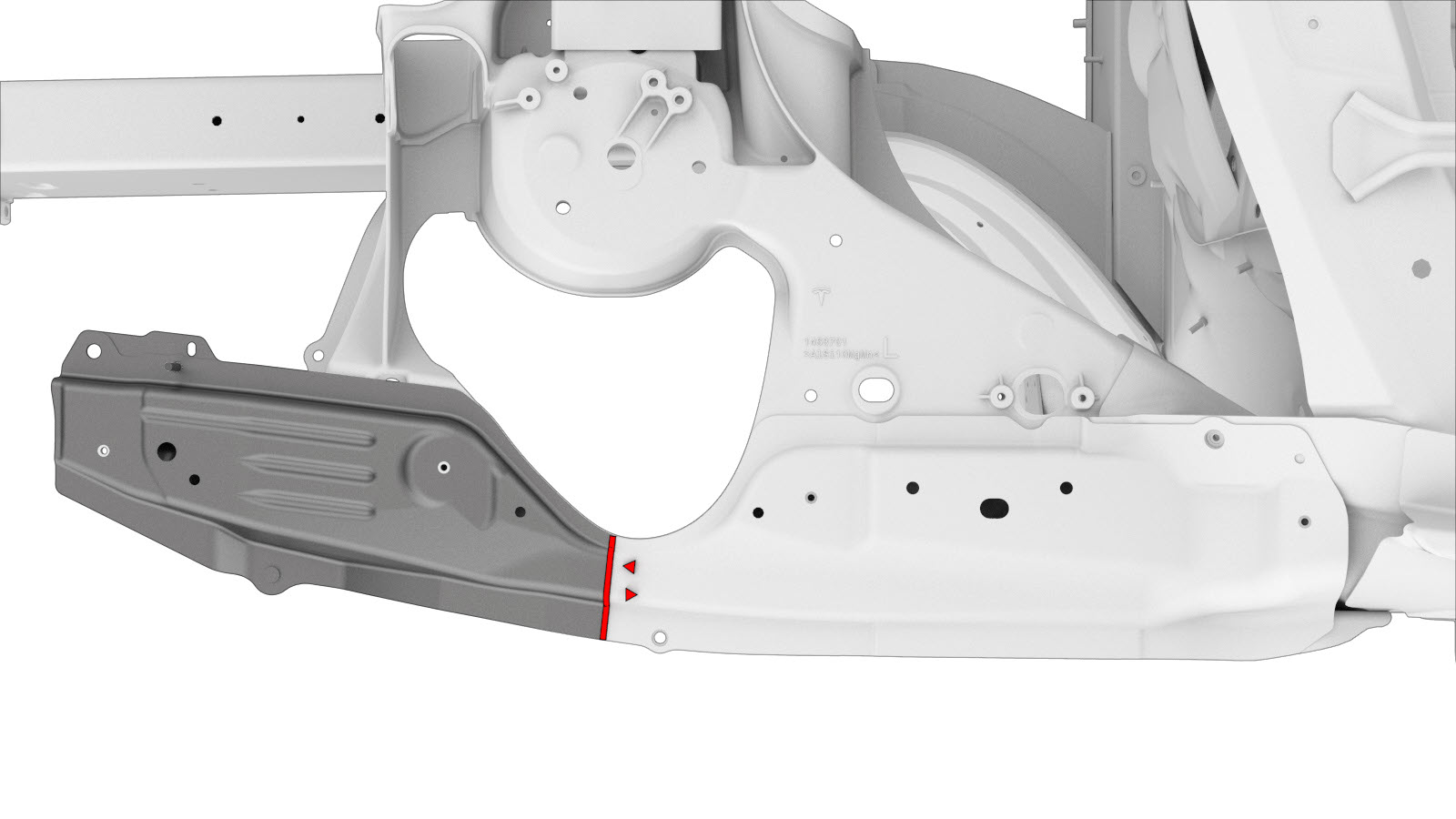

Schnittlinie

Bezugslinie/-punkt

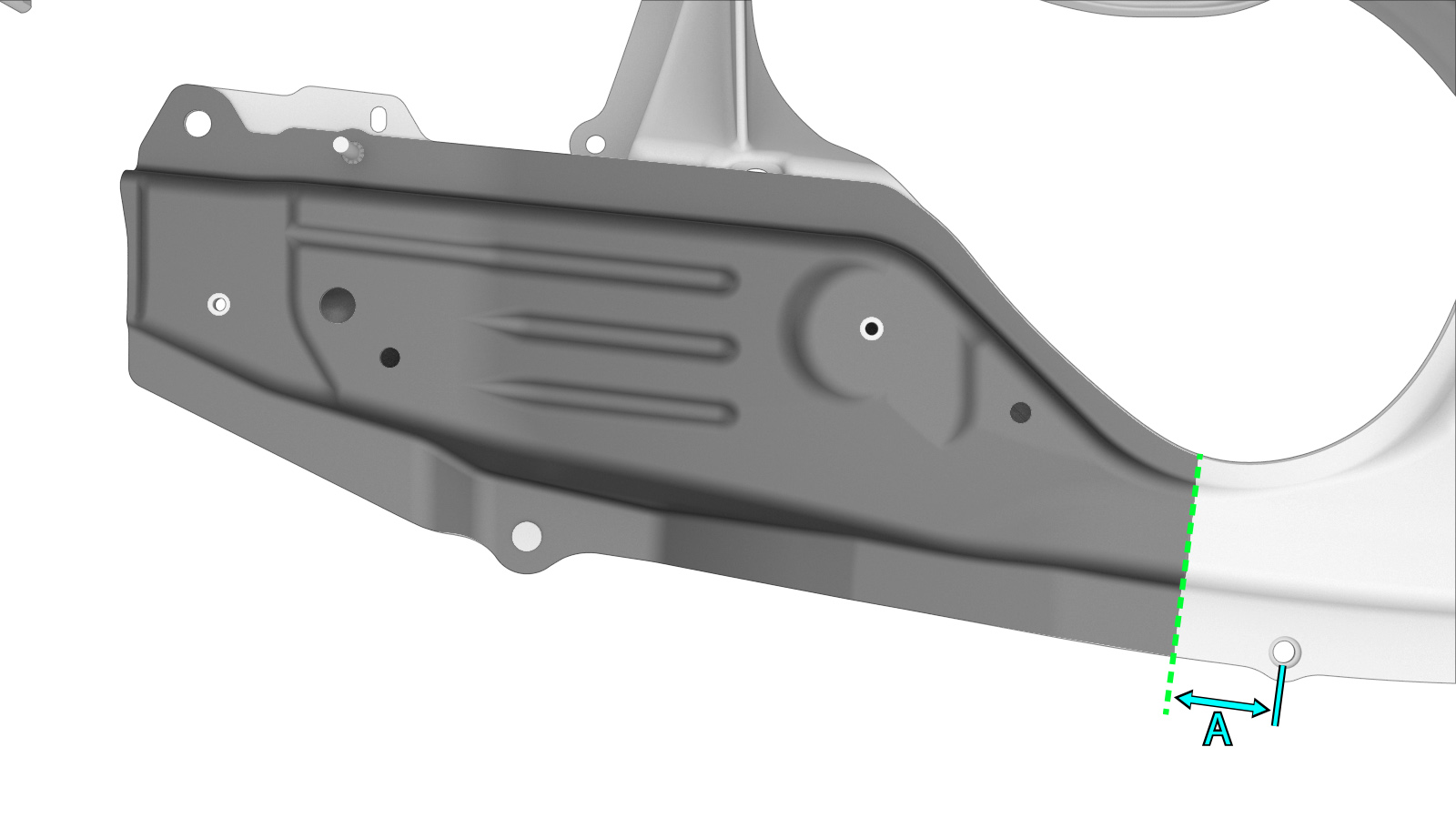

  • A = 40 mm.

Stellen Sie eine Verstärkungsplatte wie dargestellt her, und montieren Sie sie.

MSG-Schweißen

oder Aluminiumlochschweißungen

Hinterer Abschnitt

Informational PurposesAn informational icon, calling your attention
Anmerkung
Bestellen Sie für diese Reparatur einen weiteren OBEREN SHOTGUN.

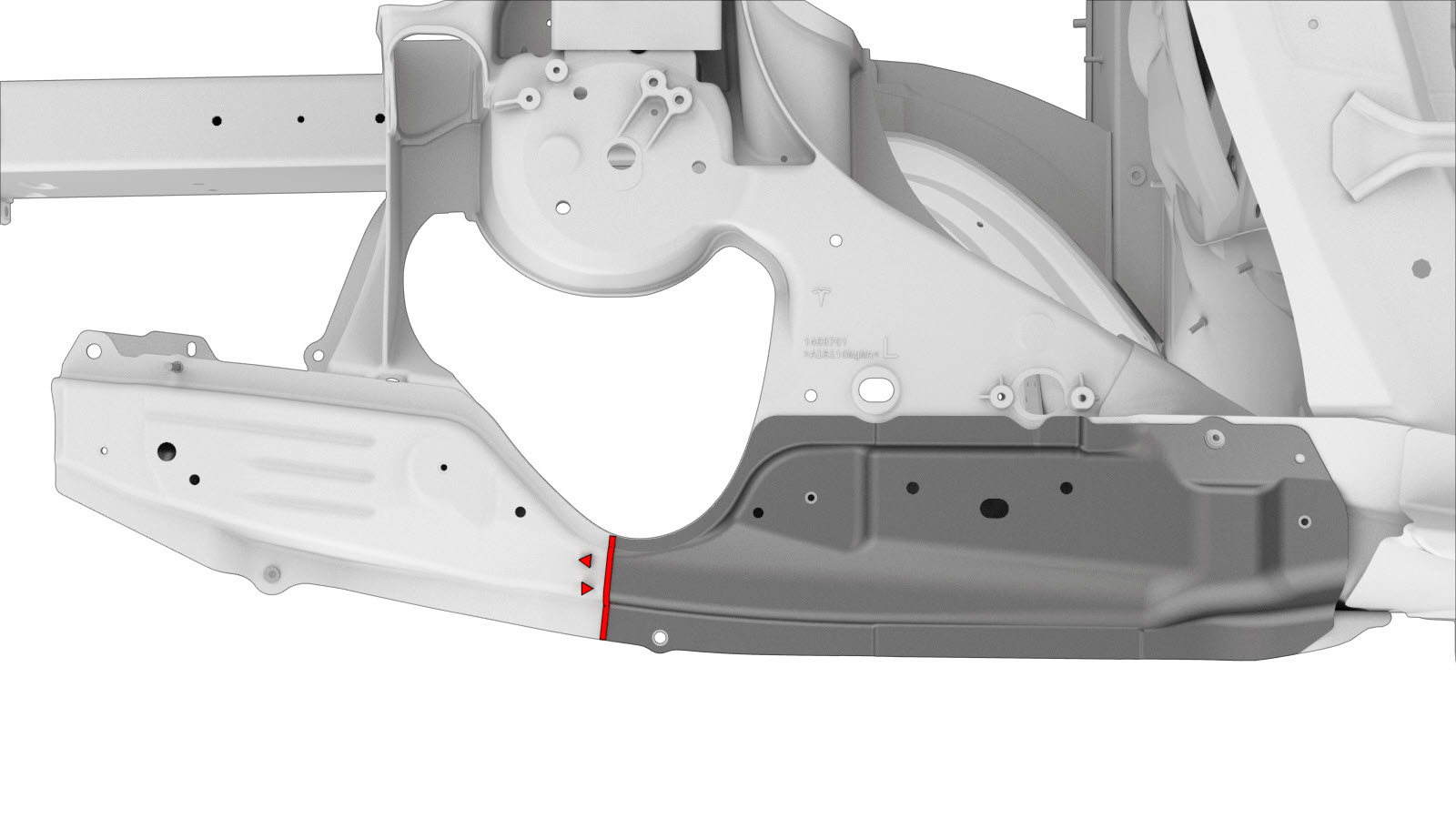

Schnittlinie

Bezugslinie/-punkt

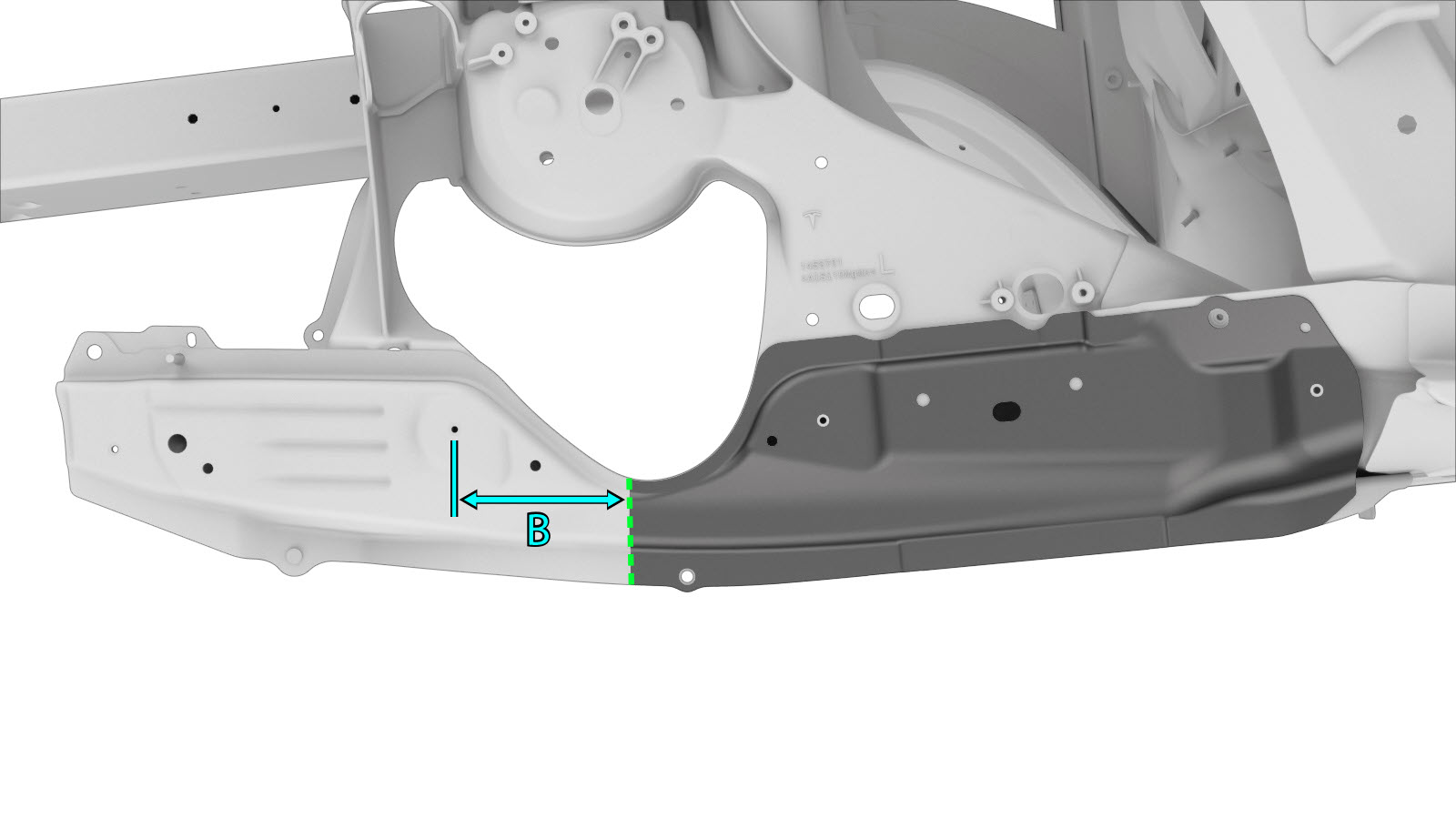

  • B = 124 mm.

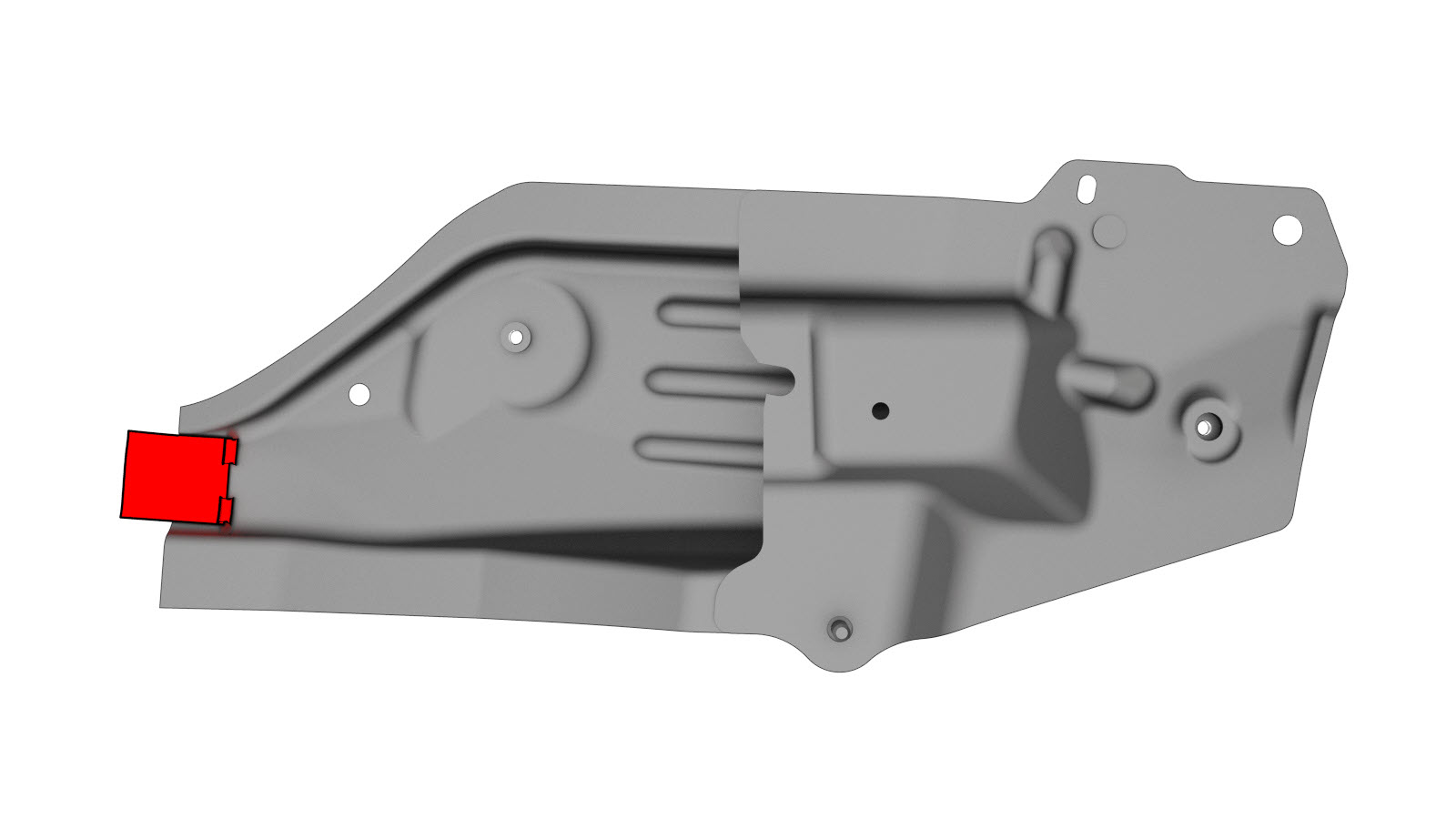

Stellen Sie eine Verstärkungsplatte wie dargestellt her, und montieren Sie sie.

MSG-Schweißen

oder Aluminiumlochschweißungen

Reparaturverfahren

  1. Entfernen Sie das ursprüngliche Bauteil.

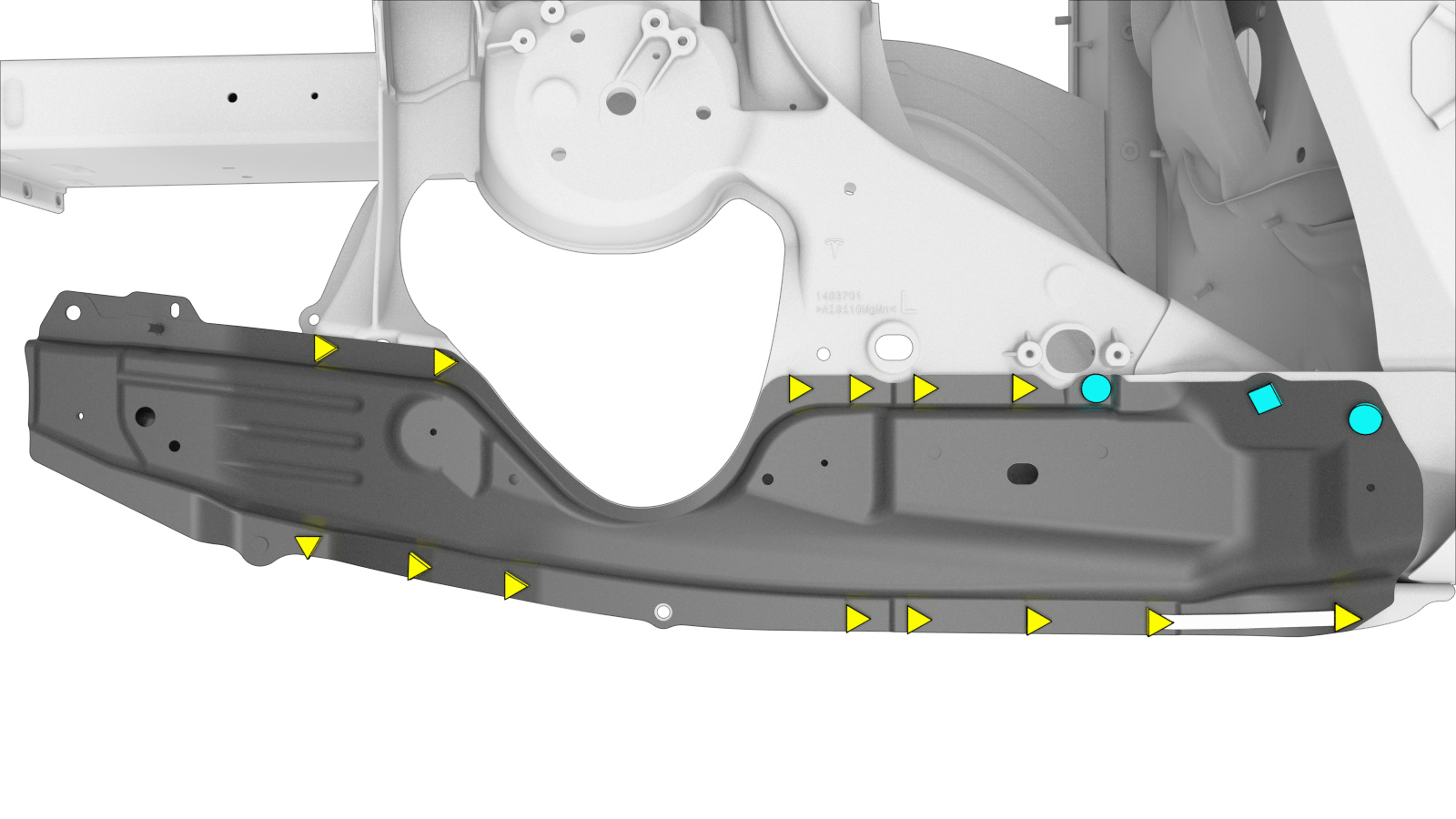

    oder Werkseitige Punktschweißungen

    oder Strukturelle Niete vom Werk

    oder Schrauben, Sechskantkopf

    Informational PurposesAn informational icon, calling your attention
    Anmerkung

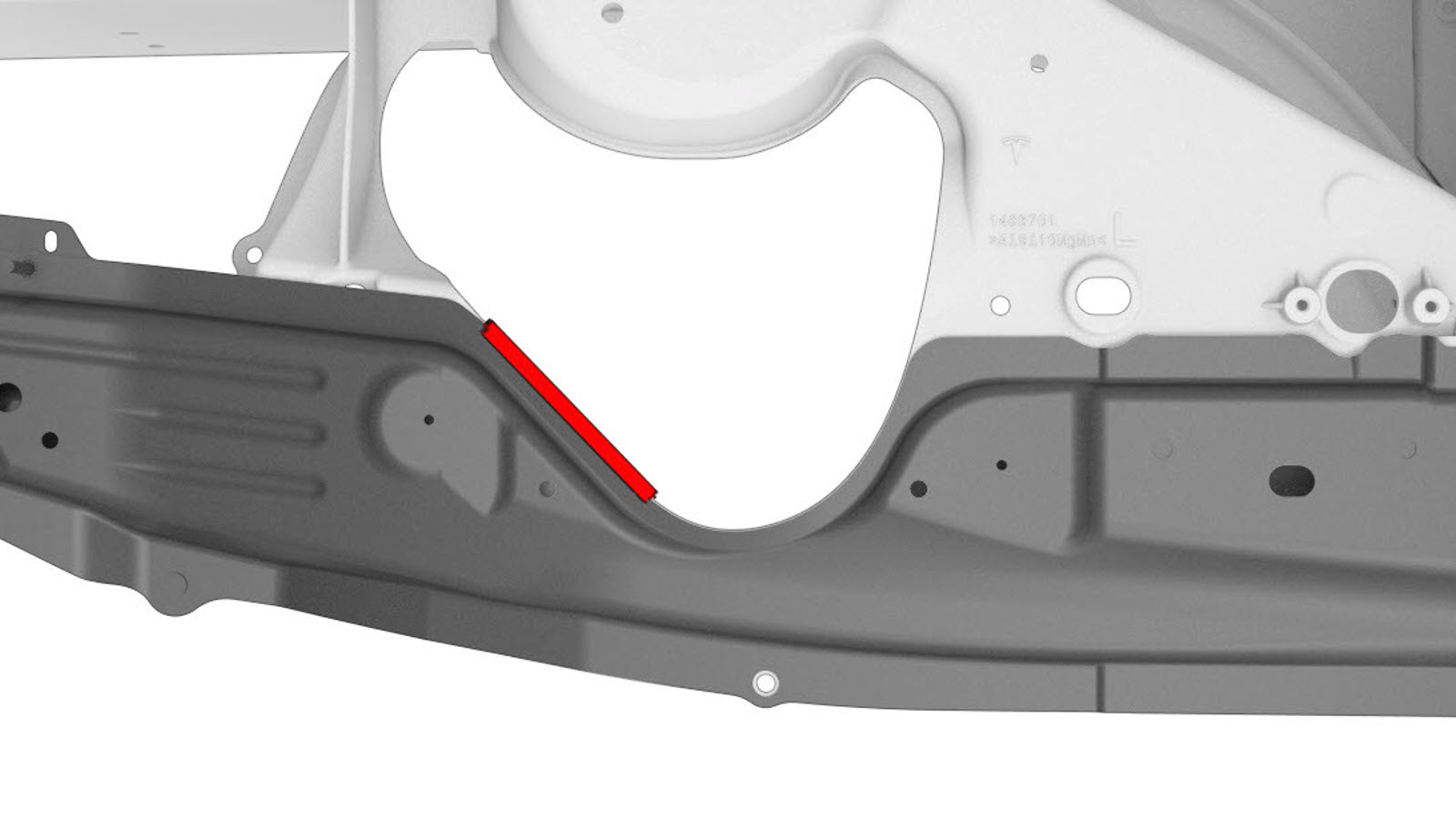

    Einige Fahrzeuge haben eine MSG-Schweißung, mit der der obere Shotgun am Federbeindom befestigt ist. Falls vorhanden, entfernen Sie die Schweißung.

    MSG-Schweißen

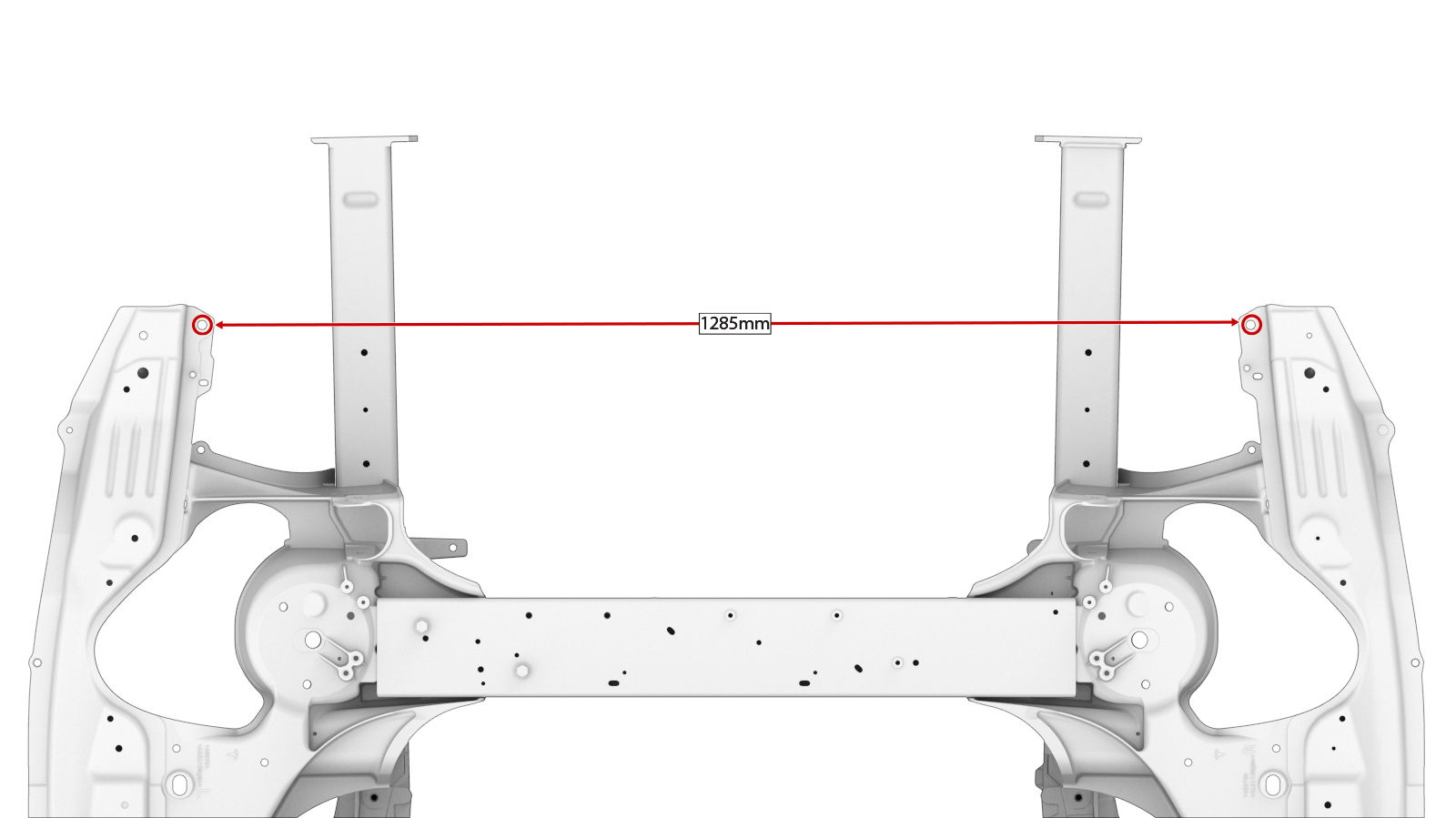

  2. Setzen Sie das neue Bauteil an, messen Sie wie dargestellt, und klemmen Sie das neue Bauteil fest.
  3. Bereiten Sie den Einbau vor.

    oder Strukturelle Niete, 6,5 mm mittel

    oder SPRs, 5x4,5
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

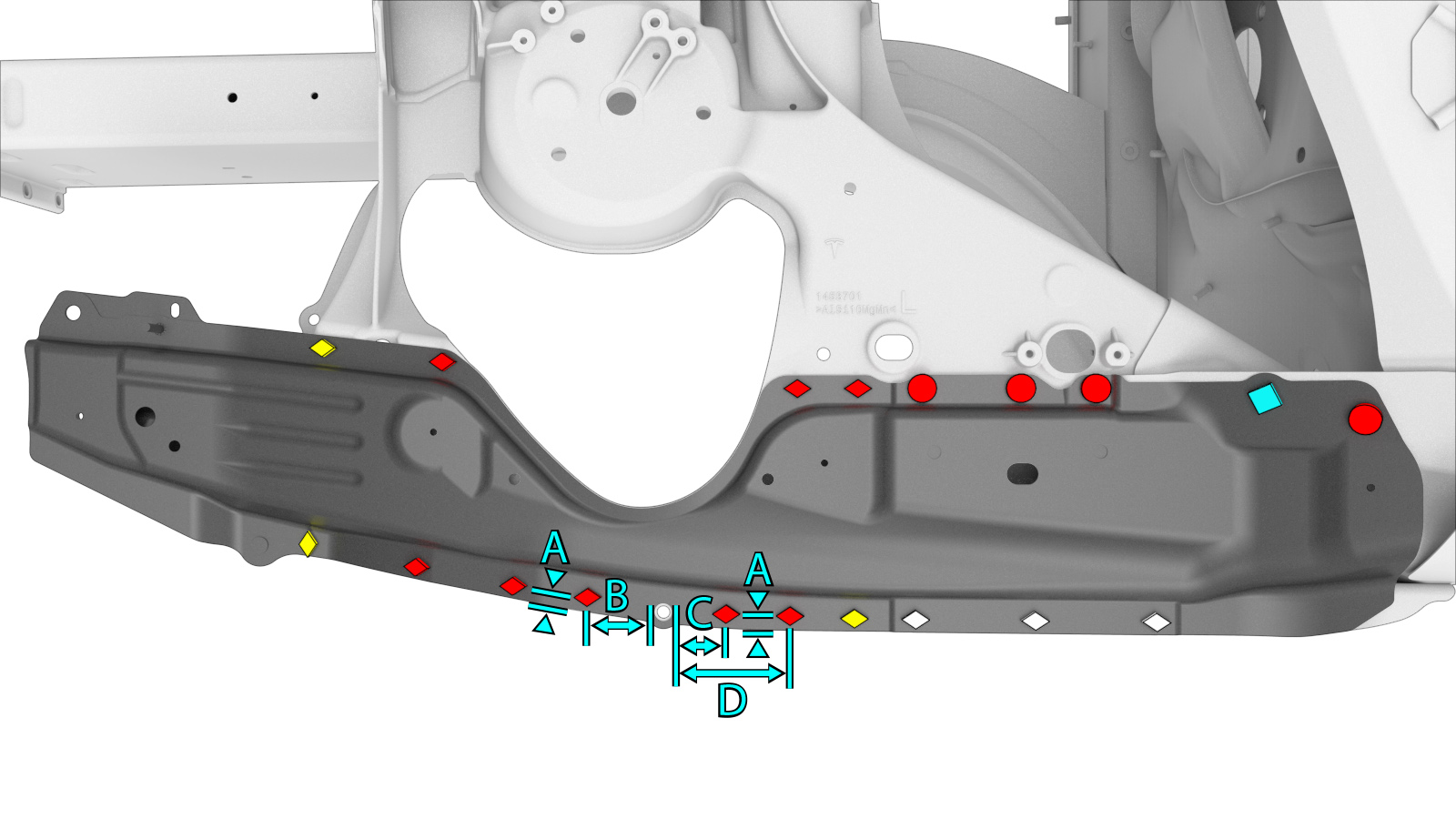

    Für die nicht rot eingekreisten Stanzniete die folgende Tesla SPR-Matrize zum Montieren dieses Stanzniets verwenden: KA 075 2113.
    • A = 10 mm.
    • B = 45 mm.
    • C = 36 mm.
    • D = 78 mm.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Für die rot eingekreisten Stanzniete die folgende Tesla SPR-Matrize zum Montieren der Stanzniete verwenden: SM 110 0108.
    oder SPRs, 5x6 H4
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die folgende Tesla SPR-Matrize verwenden, um diesen Stanzniet zu montieren: SM 110 0108.
    oder SPRs, 5x6,5
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die folgende Tesla SPR-Matrize verwenden, um diesen Stanzniet zu montieren: SM 085 0125.

    oder Schrauben, Sechskantkopf

  4. Wenn die ursprüngliche Baugruppe per MSG-Schweißung am vorderen Federbeindom befestigt war: Bereiten Sie den Einbau vor.

    MSG-Schweißen

  5. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  6. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
    Ziehen Sie die Schraube mit 10 Nm fest.
  7. Wenn Sie nur eine Abschnittsreparatur durchführen: Wenden Sie an den Stoßfugen das MSG-Schweißverfahren an.

    oder Aluminiumlochschweißungen

    MSG-Schweißen

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Um die Integrität des Fahrzeugs bei einem Unfall aufrechtzuerhalten, dürfen beim MSG-Schweißen von Aluminium an Tesla-Fahrzeugen nur ein zugelassener Schweißdraht und ein zugelassenes MSG-Schweißgerät verwendet werden. Informationen über zugelassene MSG-Schweißgeräte und Schweißdraht erhalten Sie unter Zugelassene MSG-Schweißgeräte und Schweißdrähte.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Vor dem MSG-Schweißen sollte eine Testschweißung an Material derselben Dicke und Art durchgeführt werden, um zu gewährleisten, dass mit den Einstellungen des Schweißgeräts eine den Anforderungen entsprechende Schweißverbindung hergestellt wird.
  8. Wenn die ursprüngliche Baugruppe per MSG-Schweißung am vorderen Federbeindom befestigt war: Schweißen Sie die obere Shotgun-Baugruppe im MSG-Verfahren an den Federbeindom vorne.

    MSG-Schweißen

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Um die Integrität des Fahrzeugs bei einem Unfall aufrechtzuerhalten, dürfen beim MSG-Schweißen von Aluminium an Tesla-Fahrzeugen nur ein zugelassener Schweißdraht und ein zugelassenes MSG-Schweißgerät verwendet werden. Informationen über zugelassene MSG-Schweißgeräte und Schweißdraht erhalten Sie unter Zugelassene MSG-Schweißgeräte und Schweißdrähte.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Vor dem MSG-Schweißen sollte eine Testschweißung an Material derselben Dicke und Art durchgeführt werden, um zu gewährleisten, dass mit den Einstellungen des Schweißgeräts eine den Anforderungen entsprechende Schweißverbindung hergestellt wird.
  9. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
