Verstärkung Leuchtengehäuse
Korrekturcode:
10100108302
10100108402
HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.
Reparaturinformationen
- Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
- Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.
Teileliste
| Menge | Beschreibung | Abbildung / Hinweise |
|---|---|---|
| 1 | VERSTRK – HECKLEUCHTENGEHÄUSE (Verstärkung Leuchtengehäuse) |
|
| 8 |
Niet, 4,8 mm
|
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.
Reparaturverfahren
-
Entfernen Sie den erforderlichen Teil der Seitenwand – Fahrzeuge mit Ladeanschluss nicht für China, um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.
-

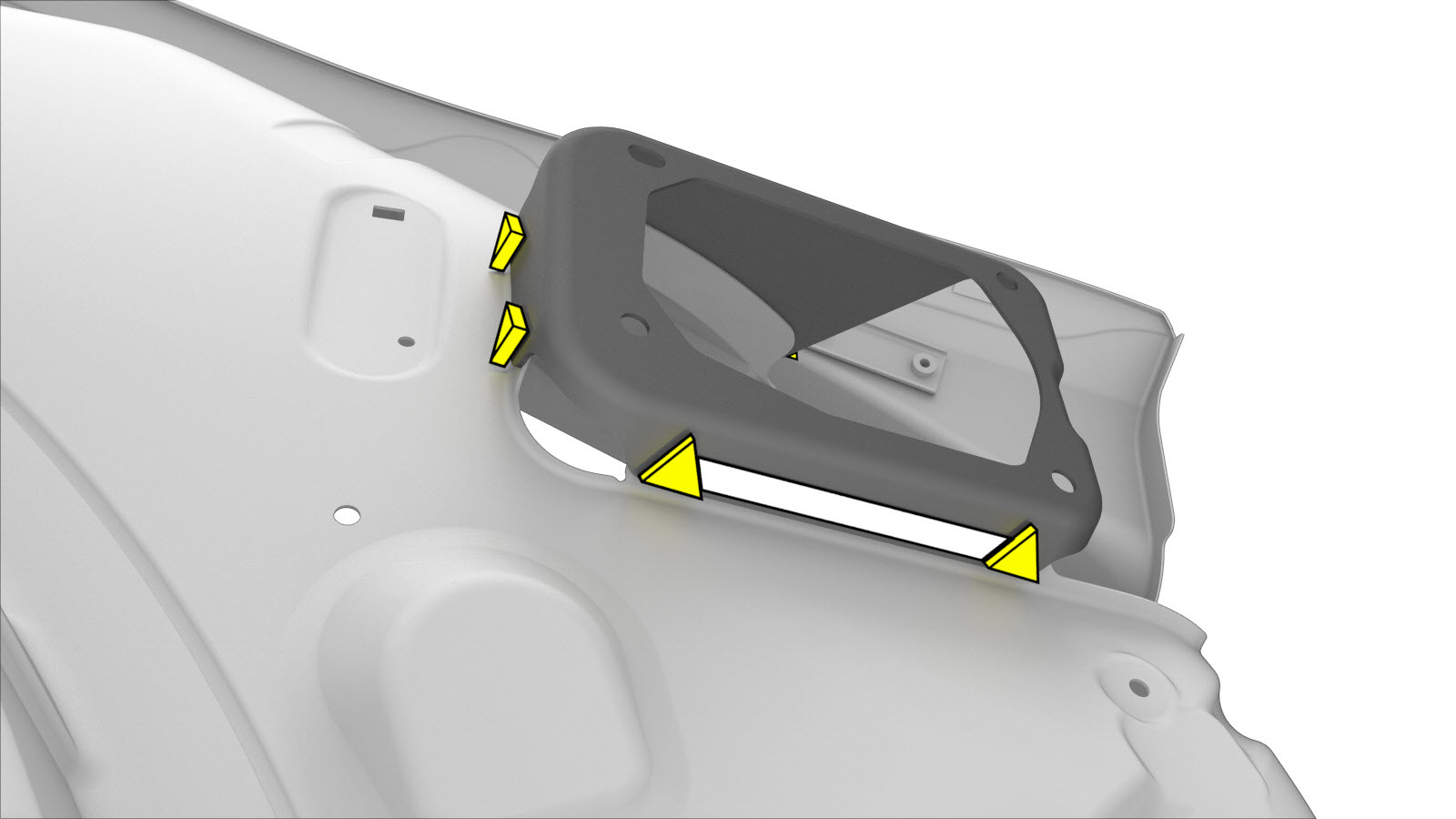

Entfernen Sie das ursprüngliche Bauteil.
oder
Werkseitige Punktschweißungen
-
Bereiten Sie den Einbau vor.
oder Niete, 4,8 mm
- A = 11 mm.
- B = 7 mm.
- Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
- Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
-
Montieren Sie den erforderlichen Teil der Seitenwand – Fahrzeuge mit Ladeanschluss nicht für China, der entfernt wurde, um das zu reparierende Bauteil freizulegen.
- Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
