Adapterbaugruppe vorderer Rahmenträger

Korrekturcode: 10101018102 10101018202 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Teileliste

Menge Beschreibung Abbildung / Hinweise

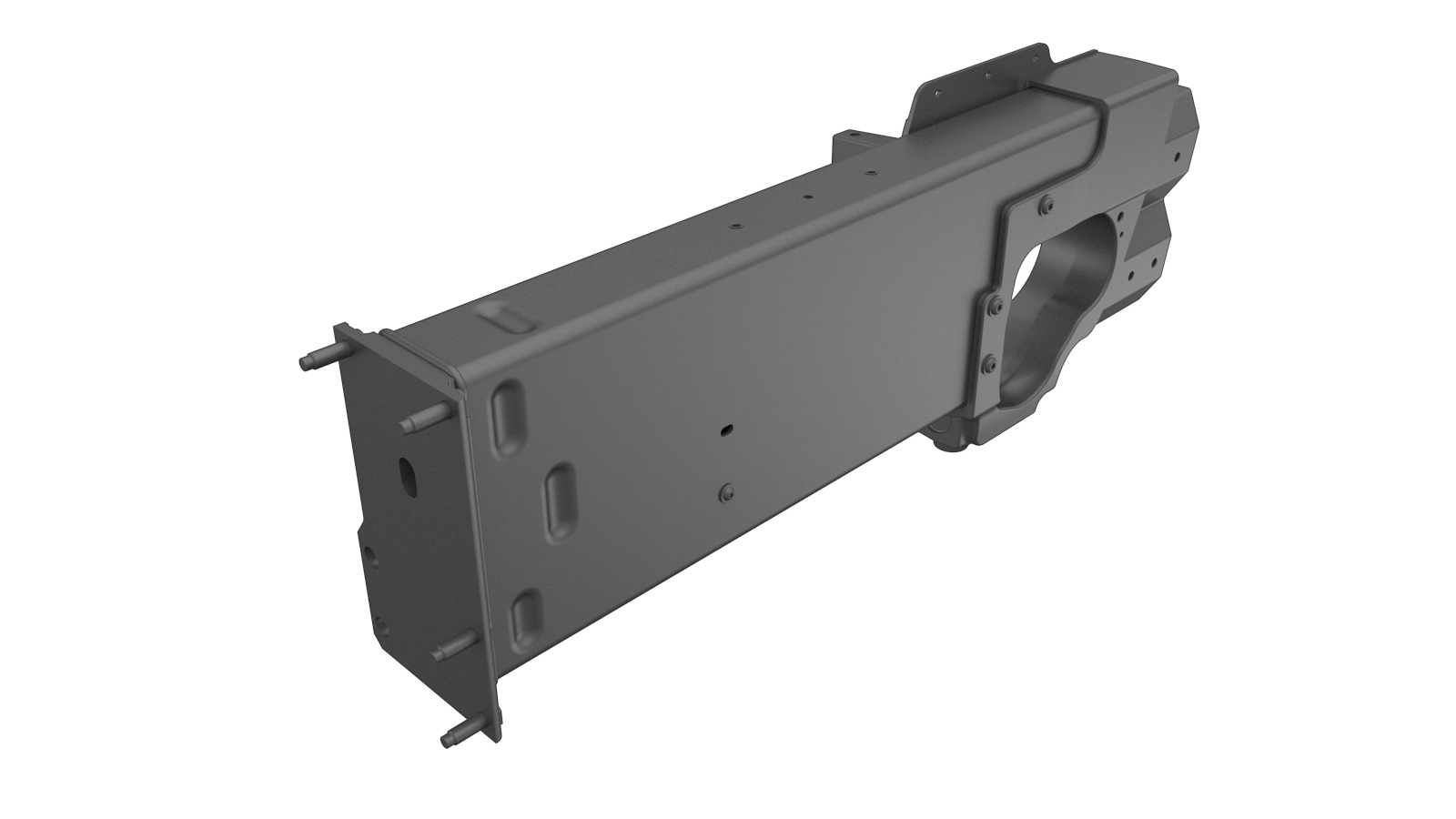

1 ADAPTER VORDERER TRÄGER (Adapter vorderer Rahmenträger)
5 Hochfester struktureller Niet, 6,5 mm
3 Flow-Form-Niet S48
6 Schraube, Sechskantkopf , M10x1.50x30 Tesla-Teilenummer 2007116.
1 Stiftschraube,WLD,RND,M6-29,5[AL]CO Tesla-Teilenummer 1013806-00-A.
1 Mutter , HF M6-1.00 [8] ZnAl Tesla-Teilenummer 2007207-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie Vorderer Federbeindom (alle Fahrzeuge mit Dual Motor und alle Fahrzeuge, die nach dem 10. April 2016 hergestellt wurden).

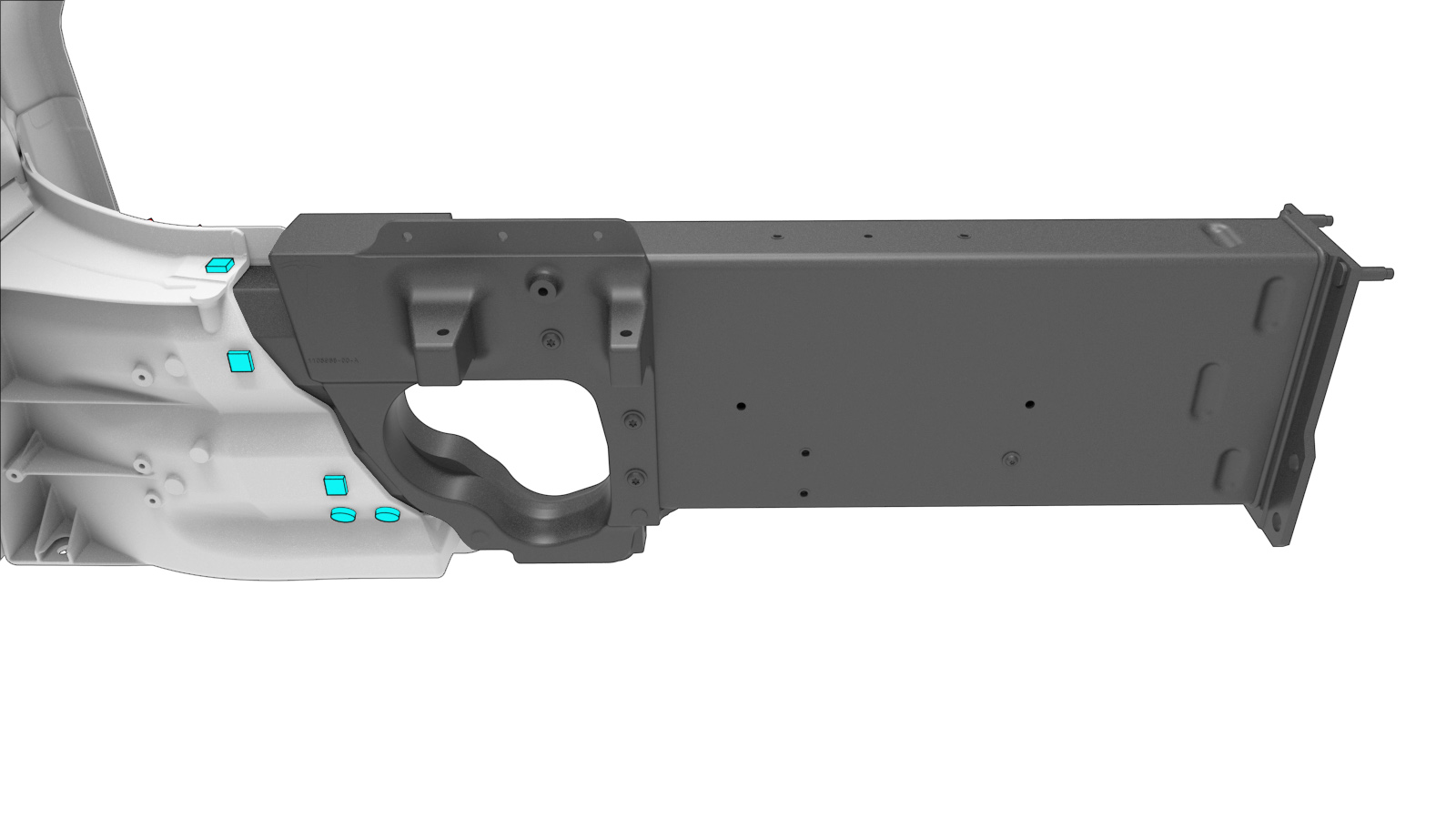

  2. Entfernen Sie das ursprüngliche Bauteil.

    oder Werkseitige SPRs

    oder Strukturelle Niete vom Werk

    oder Schrauben, Sechskantkopf

    oder Schraube, Innensechskantkopf
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Diese Innensechskantschraube wird gelöst, verbleibt jedoch in der Torque-Box.
    Werkseitiger Stift mit Manschette
  3. Wenn das Service-Teil nicht über eine Montagebohrung für den Bolzen zur Befestigung der Bremsleitungs-Stützhalterung verfügt: Bohren Sie ein 8-mm-Loch mit einer Tiefe von 25 mm an der bezeichneten Stelle.
    • Bezugslinie/-punkt
    • A = 66 mm
    • B = 30 mm
    • C = 25 mm (Lochtiefe)
  4. Montieren Sie den Bolzen, mit dem die Bremsleitungs-Stützhalterung befestigt wird.
    • Stiftschraube
    • Bezugslinie/-punkt
    • D = 50 mm
    • E = 18 mm

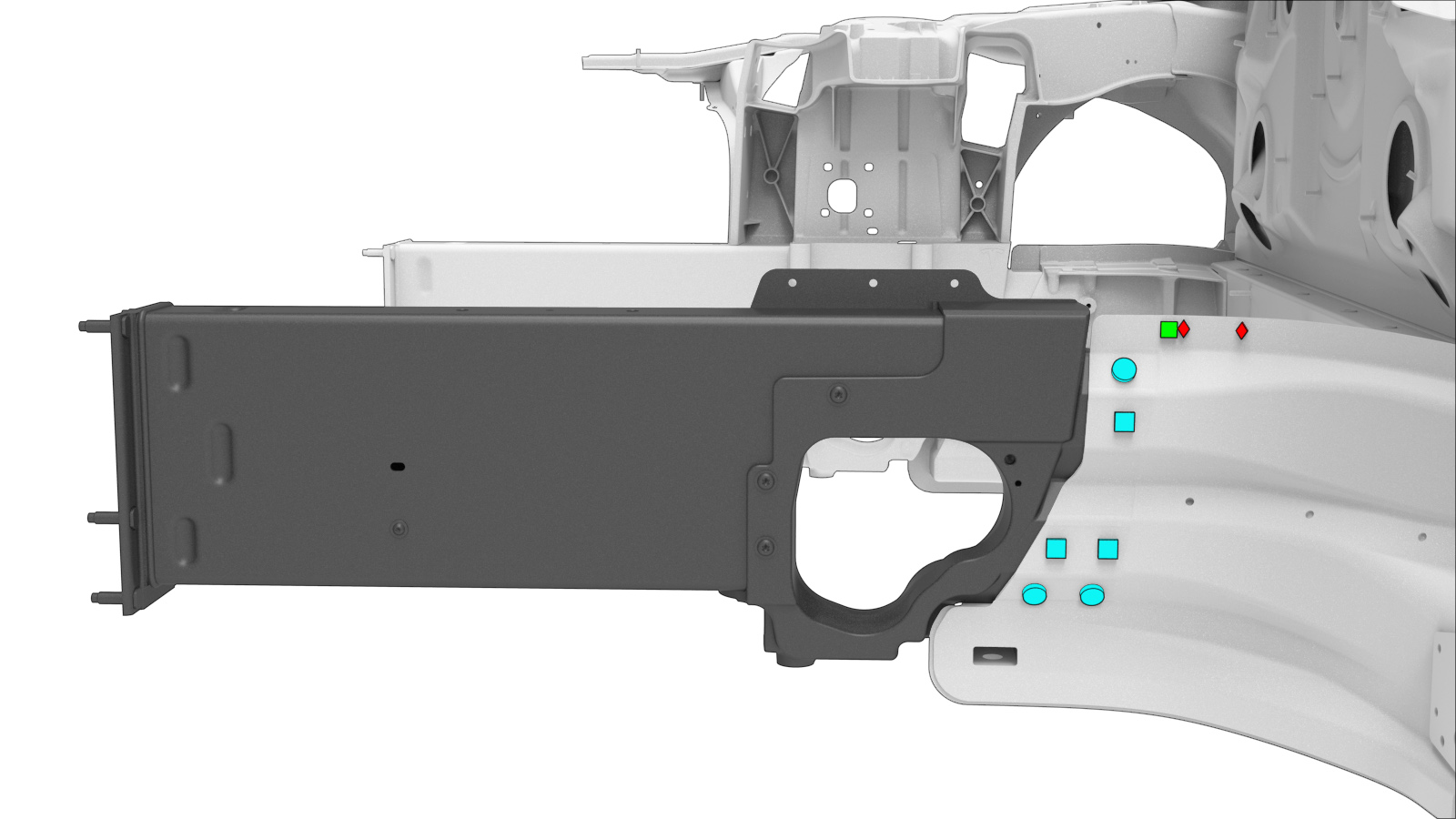

  5. Bereiten Sie den Einbau vor.
    oder Hochfeste strukturelle Niete, 6,5 mm

    oder Flow-Form-Niete, S48

    oder Schrauben, Sechskantkopf

    oder Schraube, Innensechskantkopf

  6. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  7. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
    Ziehen Sie alle Schrauben mit 50 Nm fest.
  8. Führen Sie eine MSG-Schweißung durch.
    MSG-Schweißen
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Um die Integrität des Fahrzeugs bei einem Unfall aufrechtzuerhalten, dürfen beim MSG-Schweißen von Aluminium an Tesla-Fahrzeugen nur ein zugelassener Schweißdraht und ein zugelassenes MSG-Schweißgerät verwendet werden. Informationen über zugelassene MSG-Schweißgeräte und Schweißdraht erhalten Sie unter Zugelassene MSG-Schweißgeräte und Schweißdrähte.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Vor dem MSG-Schweißen sollte eine Testschweißung an Material derselben Dicke und Art durchgeführt werden, um zu gewährleisten, dass mit den Einstellungen des Schweißgeräts eine den Anforderungen entsprechende Schweißverbindung hergestellt wird.
  9. Montieren Sie Vorderer Federbeindom (alle Fahrzeuge mit Dual Motor und alle Fahrzeuge, die nach dem 10. April 2016 hergestellt wurden).
  10. Montieren Sie die Bremsleitungs-Stützhalterung.
    Mutter

    Ziehen Sie die Mutter mit 10 Nm fest.

  11. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
