Model S Versionen des hinteren Knotens
Hier werden die Unterschiede zwischen den hinteren Knoten und zugehörigen Komponenten bei Model S der 1. Generation (1st gen) und der 2. Generation (2nd gen) beschrieben.
Model S wurde mit zwei Versionen des hinteren Knotens hergestellt: einem hinteren Knoten der 1. Generation (1st gen) und einem hinteren Knoten der 2. Generation (2nd gen). Die beiden Versionen unterscheiden sich optisch und benötigen andere Verbindungselemente, mit denen die Bleche am Knoten befestigt werden, sowie einen anderen Längsträger Rahmen hinten. Ab ca. 5. November 2014 wurden Model S-Fahrzeuge mit dem hinteren Knoten der 2. Generation hergestellt.
Viele Teile im Bereich des hinteren Knotens unterscheiden sich je nach der Version des hinteren Knotens, der im Fahrzeug verbaut ist. Finden Sie heraus, welche Version des hinteren Knotens im Fahrzeug verbaut ist, bevor Sie Ersatzteile bestellen. Wenn Teile im Teilehandbuch abhängig von der Version des hinteren Knotens variieren, wird durch einen Hinweis in der Spalte „Kommentare“ angegeben, welche Knotenversion für das Teil gilt (z. B. „Für hinteren Knoten der 2. Generation“).
Komponenten der 1. Generation
Die folgenden Komponenten werden bei Fahrzeugen mit hinteren Knoten der 1. Generation verwendet:
| Komponente | Abbildung |
|---|---|

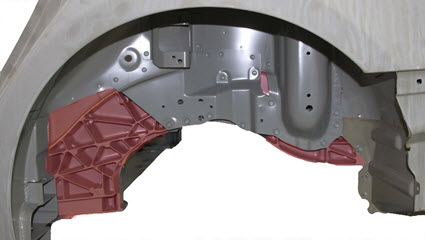

| Hinterer Knoten (1. Generation) Der hintere Knoten der 1. Generation besteht aus einem Niederdruck-Gussteil. Er ist innen hohl und außen flach mit einem erhöhten Raster. |
|
|

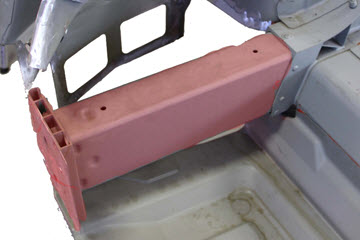

Längsträger Rahmen hinten (1. Generation)
Der Längsträger Rahmen hinten für einen hinteren Knoten der 1. Generation ist achteckig. |
|
Bestellen Sie Teile gemäß Teilehandbuch.
Komponenten des hinteren Knotens der 2. Generation
Die folgenden Komponenten werden bei Fahrzeugen mit hinteren Knoten der 2. Generation verwendet:
| Komponente | Abbildung |
|---|---|
| Hinterer Knoten (2. Generation) Der hintere Knoten der 2. Generation besteht aus einem Hochdruck-Gussteil. Außen ist er mit Stegen versehen. |
|
|
Außenverstärkung hinterer Knoten
Anmerkung Nur mit hinteren Knoten der 2. Generation verwendet; es gibt kein entsprechendes Teil, das für hintere Knoten der 1. Generation verwendet wird. |
|
|
Längsträger Rahmen hinten (2. Generation)
Der Längsträger Rahmen hinten für einen hinteren Knoten der 2. Generation ist rechteckig. |
|
Bestellen Sie Teile gemäß Teilehandbuch.
Befestigungsmittel
Die Befestigungsmittel zur Befestigung der Komponenten, die mit dem hinteren Knoten verbunden sind, weichen je nach Generation des Knotens voneinander ab. Das Karosserie-Reparaturverfahren für die spezifische Komponente gibt das korrekte zu verwendende Befestigungsmittel an.
