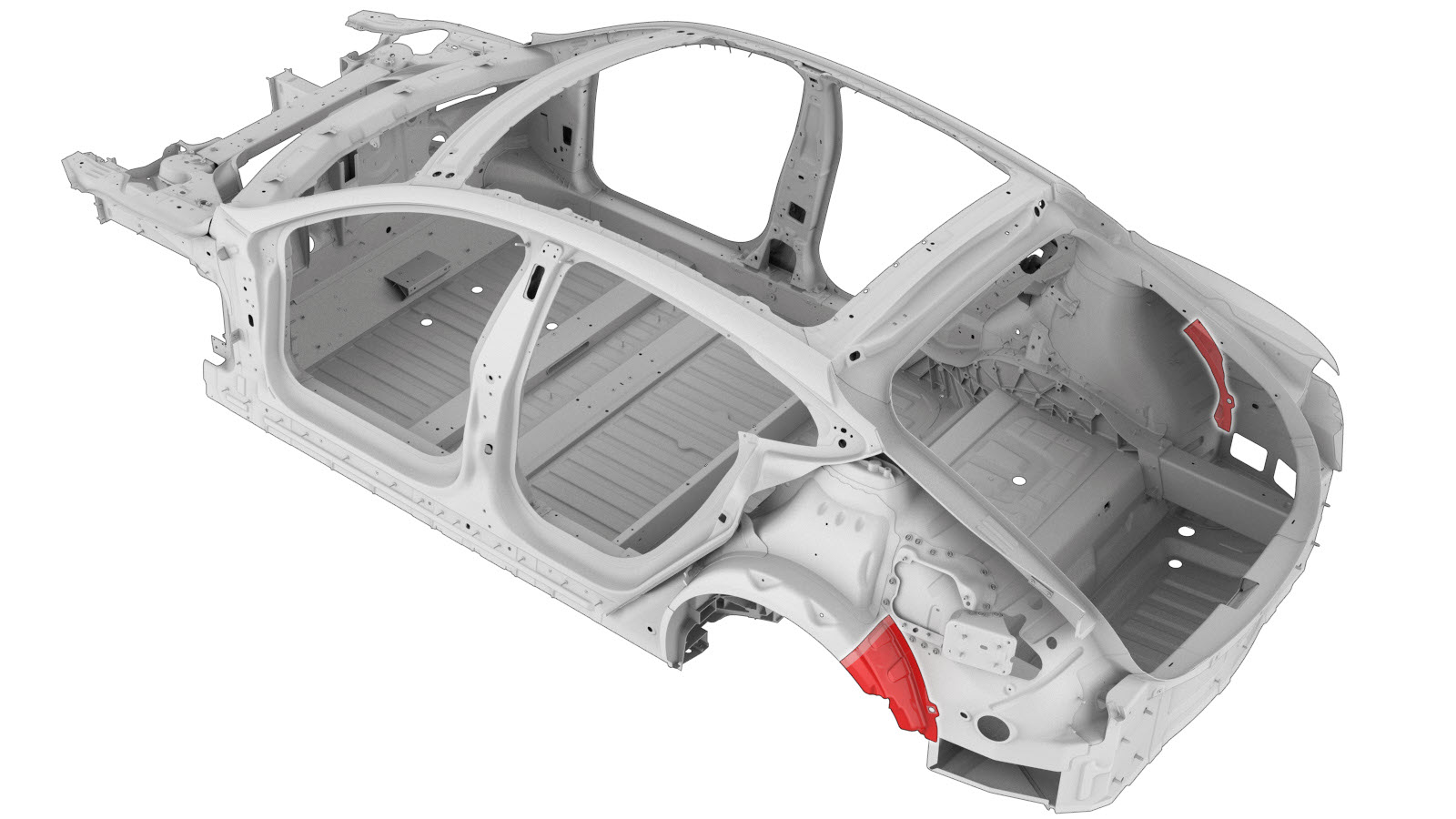

Radkasten außen (Abschnitt) – Fahrzeuge mit Ladeanschluss für China

Reparaturinformationen

Der Abschnitt Reparaturverfahren dieses Verfahrens enthält Informationen, die für den Austausch des hinteren Abschnitts des äußeren Radkastens bei Fahrzeugen mit Ladeanschluss für China erforderlich sind. Um den hinteren Abschnitt des äußeren Radkastens bei Fahrzeugen ohne Ladeanschluss für China zu ersetzen, verwenden Sie das Verfahren Radkasten außen (Abschnitt) – Fahrzeuge ohne Ladeanschluss für China. Wenn sie den gesamten äußeren Radkasten ersetzen (nicht den hinteren Abschnitt des äußeren Radkastens), verwenden Sie das Verfahren Äußerer Radkasten (komplett).
Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BLECH RADKASTEN AUSSEN (Radkasten außen)
5	Struktureller Flanschniet

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Richtlinien für äußeren Radkasten (Abschnitt)

Es ist zulässig, wie unten beschrieben durch ein Durchgangsloch oder ein nicht funktionierendes Loch (Außenverkleidungsloch) zu schneiden.
Schneiden Sie nicht innerhalb eines Abstands von 25 mm von der Mitte eines Bolzens.
Für Abschnitte sind keine Befestigungsmittel an den Stoßfugen Überlappungen erforderlich, wenn nicht ausdrücklich angegeben.
Die Spalte zwischen übereinandergelegten Blechen und Stoßfugen sollten so klein wie möglich sein, um die Festigkeit der Verbindung zu maximieren.
Dichten Sie alle offenen Nähte ab.

Reparaturverfahren

Entfernen Sie Seitenwand – Fahrzeuge mit Ladeanschluss für China, um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.
Entfernen Sie das ursprüngliche Bauteil.
oder Werkseitige Punktschweißungen
Schnittlinie

Bezugslinie/-punkt
- A = 40 mm.
- B = 25 mm.
Schneiden Sie das Ersatzteil für den äußeren Radkasten zu, um das Austauschteil herzustellen.
Schnittlinie
Bezugslinie/-punkt
- C = 25 mm.
Bereiten Sie den Einbau vor.

Anmerkung
Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

oder Strukturelle Flanschniete, 6,5 mm

Warnung
Die Außenkante des äußeren Radkastens (wo die Oberfläche des äußeren Radkastens auf die Karosserieseite außen trifft) muss flach sein, damit das oben liegende Bauteil Karosserieseite außen richtig passt.

Anmerkung
Die Vorderkante des Austauschabschnitts wird unter der Hinterkante des Bauteils am Fahrzeug mit einer Überlappung von mindestens 25 mm montiert. Diese Verbindung wird nur mit Strukturklebstoff befestigt.

Anmerkung
Der Spalt zwischen den angrenzenden Blechen der Stoßfuge und bei übereinander liegenden Blechen in diesem Abschnitt sollte so klein wie möglich sein, um die Festigkeit der Verbindung zu maximieren.
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Montieren Sie den Teil von Seitenwand – Fahrzeuge mit Ladeanschluss für China, der entfernt wurde, um das zu reparierende Bauteil freizulegen.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
