Austausch Batterie-Flow-Mutter (hinten)

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	M8-VIERKANTMUTTER (Vierkantmutter)
1	HALTER SITZ STRANGGEPRESST (Halteschiene)
2	Blindniete
1	BUTYL-FOLIENFLICKEN 50x50x1mm	Tesla-Teilenummer 1032246-00-B.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Schneiden Sie ein Zugangsfenster unten in den betroffenen Querträger.
Schnittlinie

Bezugslinie/-punkt
- A = 141 mm.
- B = 106 mm.
- C = 33 mm.
- D = 56 mm.
Entfernen Sie die werkseitig angebrachten Niete im Reparaturbereich.
oder Strukturelle Niete vom Werk
Entfernen Sie die Halteschiene durch das Zugangsfenster.

Anmerkung
Wenn die ursprüngliche Halteschiene nicht beschädigt ist, kann sie wiederverwendet werden.
Entfernen Sie die Batterie-Flow-Mutter von der Halteschiene.
Montieren Sie die Batterie-Flow-Mutter an der Halteschiene.
Montieren Sie die Halteschiene durch das Zugangsfenster.
Montieren Sie die Befestigungsmittel durch den Querträger und die Halteschiene.
oder Blindniete
Tragen Sie auf jegliches blanke Metall eine Korrosionsschutzbeschichtung auf.

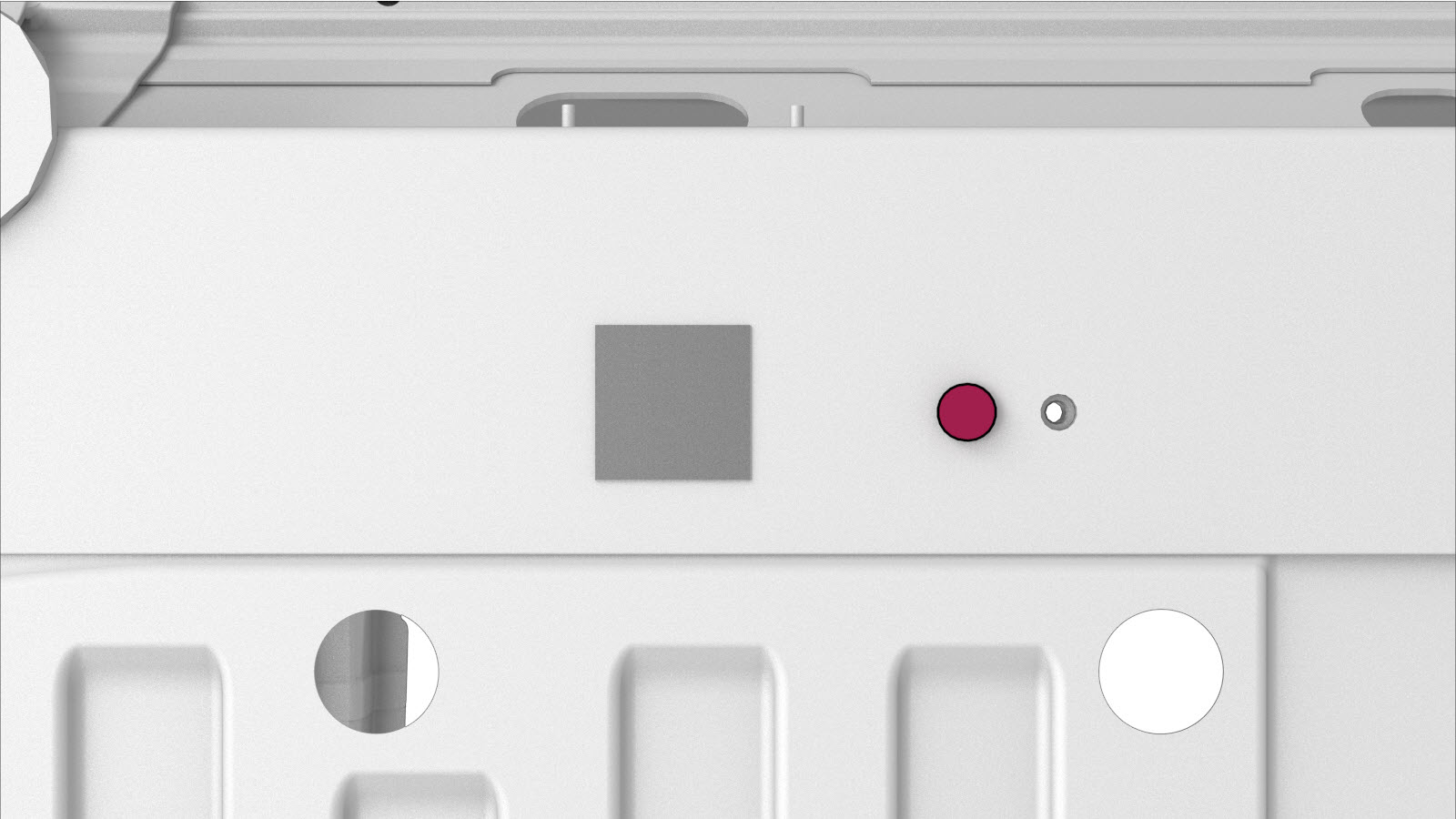

Bringen Sie einen Butyl-Flicken über dem Zugangsfenster an.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
