B필러 내측 어셈블리(전체)

부품 목록

수량 설명 이미지/비고
1 ASY - B PILLAR INR(B필러 내측 어셈블리)
6

고강도 구조용 리벳, 6.5mm

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. B필러 외측 어셈블리(전체)를 탈거합니다.
  2. 표시된 대로 A필러 외측을 잘라내어 대상 B필러 내측을 노출합니다.

    절단선

  3. 기존 구성품을 탈거합니다.
    또는 공장 출고 스폿 용접
  4. 아래에 표시된 대로 새 B필러 내측 어셈블리를 절단하여 새 구성품을 만듭니다.
    절단선
    • A = 5 mm
  5. 장착을 준비합니다.

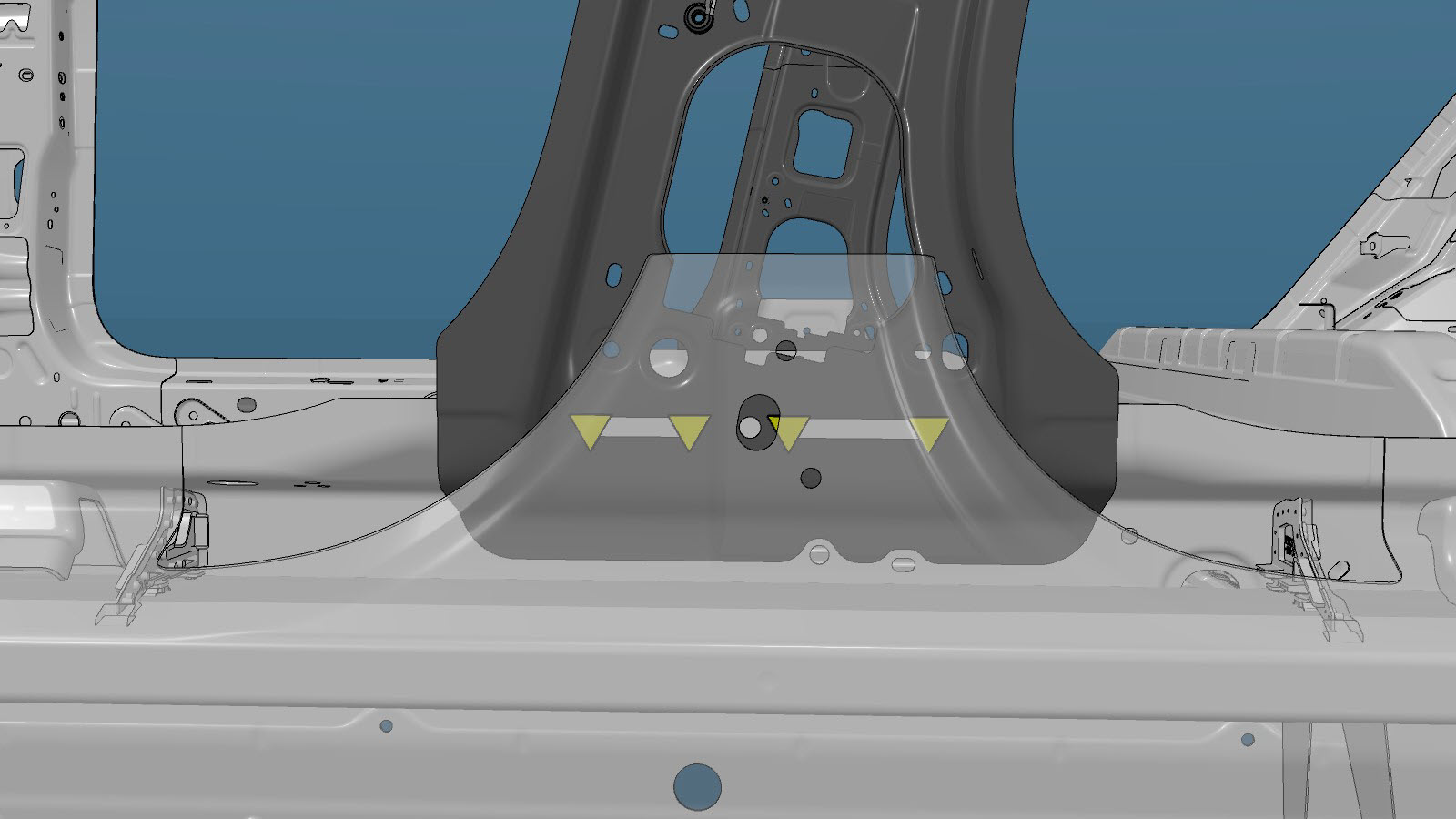

    또는 설치 스폿 용접

    또는 고강도 구조용 리벳, 6.5mm

  6. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  7. 새 구성품을 장착합니다.
  8. 저항 스폿 용접을 수행합니다.
    또는 설치 스폿 용접
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.
  9. B필러 외측 어셈블리(전체)를 장착합니다.
  10. 필요한 수리 후 작업을 수행합니다.
