2024-08-06

힌지 필러

수리 절차

  1. 차체 측면 외측의 필요한 부분을 탈거합니다.
  2. 샷건 외측을(를) 탈거합니다.

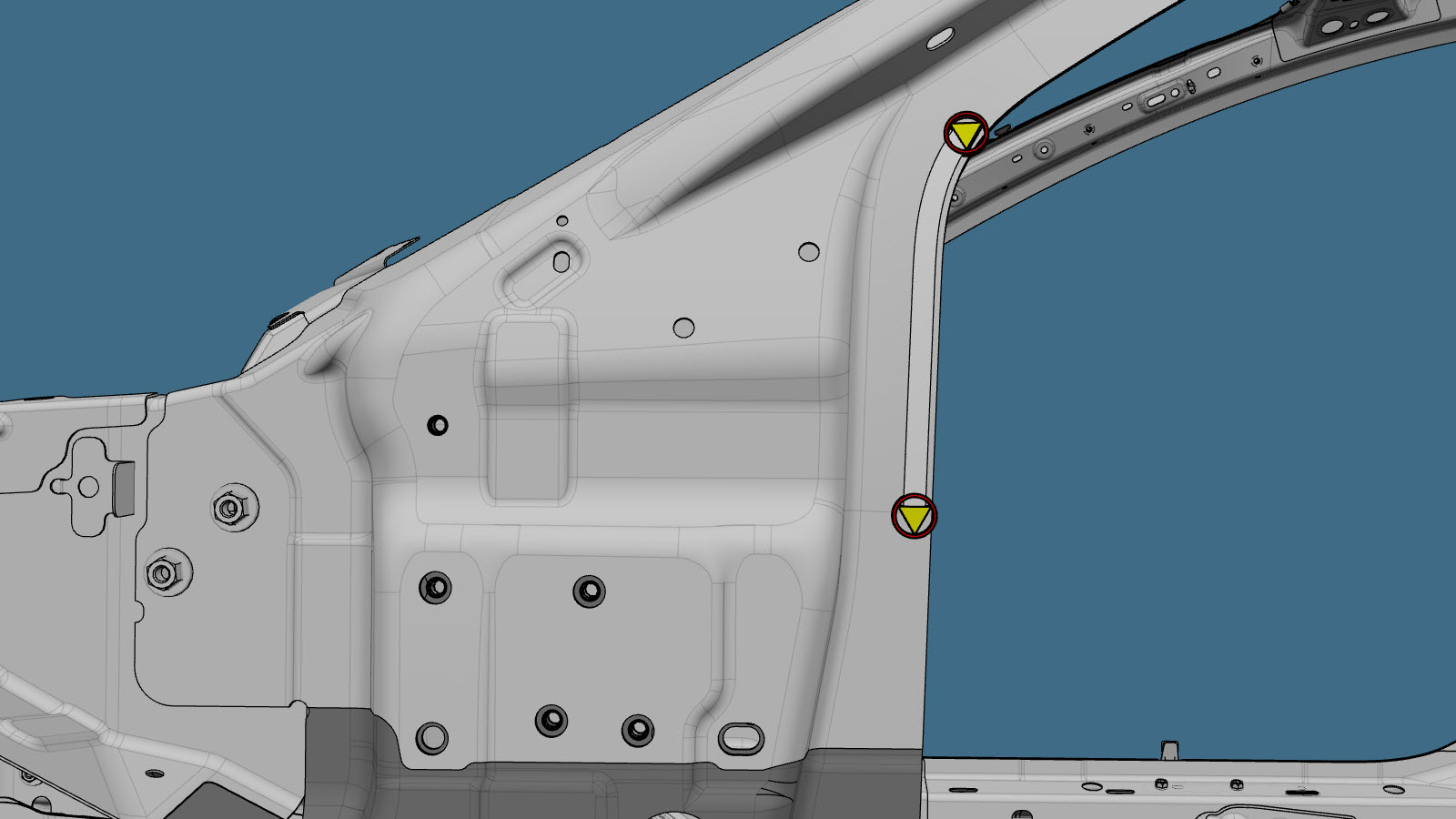

  3. 아래에 표시된 대로 새 도어 링 외측을 절단하여 새 구성품을 만듭니다.
  4. 기존 구성품을 탈거합니다.

    또는 공장 출고 스폿 용접

    또는 공장 출고 스폿 용접을 통해 구멍 뚫기
    Informational PurposesAn informational icon, calling your attention
    참고
    스폿 용접에 구멍을 뚫을 때 스폿 용접을 대체할 패스너에 맞는 크기의 구멍을 만드는 드릴 비트를 사용합니다.
  5. 장착을 준비합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.

    또는 설치 스폿 용접

    또는 리벳, 4.8mm

    또는 구조용 카운터싱크 리벳, 6.5mm

    또는 고강도 구조용 리벳, 6.5mm
    Informational PurposesAn informational icon, calling your attention
    참고
    리벳을 장착하기 전에 도어 힌지 볼트를 임시로 장착합니다. 볼트를 27Nm 규격 토크로 조입니다.
  6. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  7. 새 구성품을 장착합니다.
  8. 저항 스폿 용접을 수행합니다.
    또는 설치 스폿 용접
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.
  9. 차체 측면 외측의 필요한 부분을 장착합니다.
  10. 샷건 외측을(를) 장착합니다.
  11. 패스너를 표시된 대로 장착합니다.

    또는 플로우 폼 리벳, S38

  12. 필요한 수리 후 작업을 수행합니다.
