Microstop 카운터싱크 키트

Microstop 카운터싱크 키트를 사용합니다.

개요

Microstop 카운터싱크 키트는 카운터싱크 리벳을 설치하기 위한 각진 구멍 절단에 정밀한 깊이 제어를 제공합니다.
그림 1. Microstop 카운터싱크 키트(KIT, COUNTERSINK, PAN AMERICA, Tesla 부품 번호 1133101-00-A)

Microstop 카운터싱크 키트에는 다음 부품이 포함되어 있습니다.

설명수량
4.8mm(3/16인치) 리벳용 카운터싱크 비트 – COUNTERSINK, HIGH SPEED STEEL, 100 DEG(SPN: 27-263)1
6.5mm(1/4인치) 리벳용 카운터싱크 비트 – CNTRSINK, HIGH SPD, 100 DEG, G BIT(SPN: 27-246)1
카운터싱크 케이지 어셈블리 – CAGE, MICRO STOP COUNTERSINK(SPN: 19-360)1
Informational PurposesAn informational icon, calling your attention
참고
교체 부품은 공구 제조업체 또는 공인 대리점에 문의하십시오.
그림 2. Microstop 카운터싱크 도구(조립품)

Microstop 카운터싱크 도구는 다음 부품으로 구성됩니다.

1샤프트
2잠금 링
3케이지
4카운터싱크 비트
5나일론 풋
6척

Microstop 카운터싱크 키트 사용

Microstop 카운터싱크 키트를 사용하여 카운터 싱크 리벳을 위한 카운터싱크 구멍을 뚫습니다.

올바른 카운터싱크 구멍은 설치된 리벳의 상부가 주변 재료의 표면과 같은 높이에 있도록 해줍니다.

Warning IconA warning icon, calling your attention to a possibly risky situation
경고
수리할 차량에 카운터싱크 구멍 뚫기를 시도하기 전에 스크랩 재료의 카운터싱크 케이지 어셈블리 깊이를 조정합니다.
  1. 적절한 크기의 파일럿 비트를 장착한 드릴을 사용하여 스크랩 재료 조각에 파일럿 구멍을 뚫습니다.
    파일럿 비트 크기:
    • 4.8mm(3/16인치)
    • 6.5mm(1/4인치)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    수리를 수행할 때 구멍은 모서리 또는 다른 장애물에서 먼 위치에 뚫어 카운터싱크 케이지 어셈블리를 위한 충분한 간격을 확보해야 합니다(약 18mm 또는 11/16인치).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    항상 해당하는 수리 절차에 명시된 카운터싱크 리벳 크기만 사용하십시오.
  2. 적절한 카운터싱크 비트를 선택합니다.
    카운터싱크 비트 크기:
    • 4.8mm(3/16인치)
    • 6.5mm(1/4인치)
  3. 카운터싱크 비트를 카운터싱크 케이지의 스레드된 삽입부에 조입니다.
  4. 카운터싱크 케이지 어셈블리를 장착할 카운터싱크 리벳 헤드와 비교하여 조정이 필요할지 확인합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    샤프트가 완전히 확장되었을 때 카운터싱크 비트의 각진 부분이 나일론 풋에서 돌출되는 거리가 카운터싱크 리벳 헤드의 각진 부분의 거리보다 약간 작아야 합니다.

    카운터싱크 케이지 설정 조정이 필요한 경우 5 단계를 계속합니다.

    카운터싱크 케이지 설정을 조정하려면 카운터싱크 구멍 깊이 조정에 설명된 단계를 따릅니다.

  5. 카운터싱크 케이지 어셈블리를 드릴에 장착합니다
  6. 카운터싱크 케이지 어셈블리를 장착한 드릴을 사용하여 이전에 구멍을 뚫은 파일럿 구멍을 카운터싱크합니다(1단계).
    Informational PurposesAn informational icon, calling your attention
    참고
    카운터싱크 케이지 어셈블리의 샤프트 이동이 끝에 도달하고 구멍에서 더 이상 잔해가 나오지 않을 때까지 계속해서 드릴로 구멍을 뚫습니다.

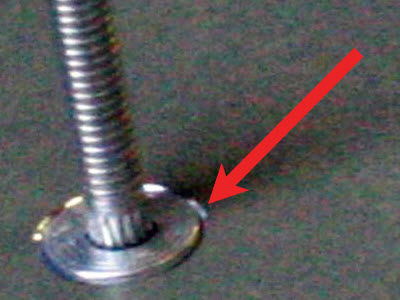

  7. 카운터싱크 리벳을 구멍에 장착하고 리벳 헤드의 단차를 테스트합니다.
    • 리벳 헤드가 재료 표면과 편평한 경우 8단계를 계속합니다.
    • 리벳 헤드가 재료 표면 위로 돌출하는 경우 카운터싱크 구멍 깊이 조정에 설명된 대로 카운터싱크 케이지 설정을 조정한 다음 리벳 헤드가 재료 표면과 편평해질 때까지 7단계를 반복합니다.
  8. 적절한 크기의 파일럿 비트를 장착한 드릴을 사용하여 수리 부위에 파일럿 구멍을 뚫습니다.
  9. 조정한 카운터싱크 어셈블리를 장착한 드릴을 사용하여 수리 부위에 카운터싱크 구멍을 뚫습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    카운터싱크 케이지 어셈블리 이동이 끝에 도달하고 구멍에서 더 이상 잔해가 나오지 않을 때까지 계속해서 드릴로 구멍을 뚫습니다.

카운터싱크 구멍 깊이 조정

카운터싱크 구멍이 너무 깊지 않도록 초기 카운터싱크 깊이가 리벳 헤드보다 약간 작게 카운터싱크 케이지 어셈블리를 조정합니다.
  1. 잠금 링을 느슨하게 풉니다.
  2. 척을 뒤로 당겨 케이지에서 체결을 해제합니다.
  3. 케이지를 조정합니다.
    케이지 회전:
    • 시계 반대 방향으로 회전하여 케이지 길이 줄임(카운터싱크 깊이 증가)
    • 시계 반향으로 회전하여 케이지 길이 늘림(카운터싱크 깊이 감소)
  4. 척을 분리합니다.
  5. 샤프트를 확장 한계까지 앞으로 밀어 깊이 설정을 확인합니다. 케이지가 원하는 위치가 될 때까지 2단게~4단계를 반복합니다.
  6. 잠금 링을 조입니다.
