전면 프레임 레일(전체)

부품 목록

수량 설명 이미지/비고

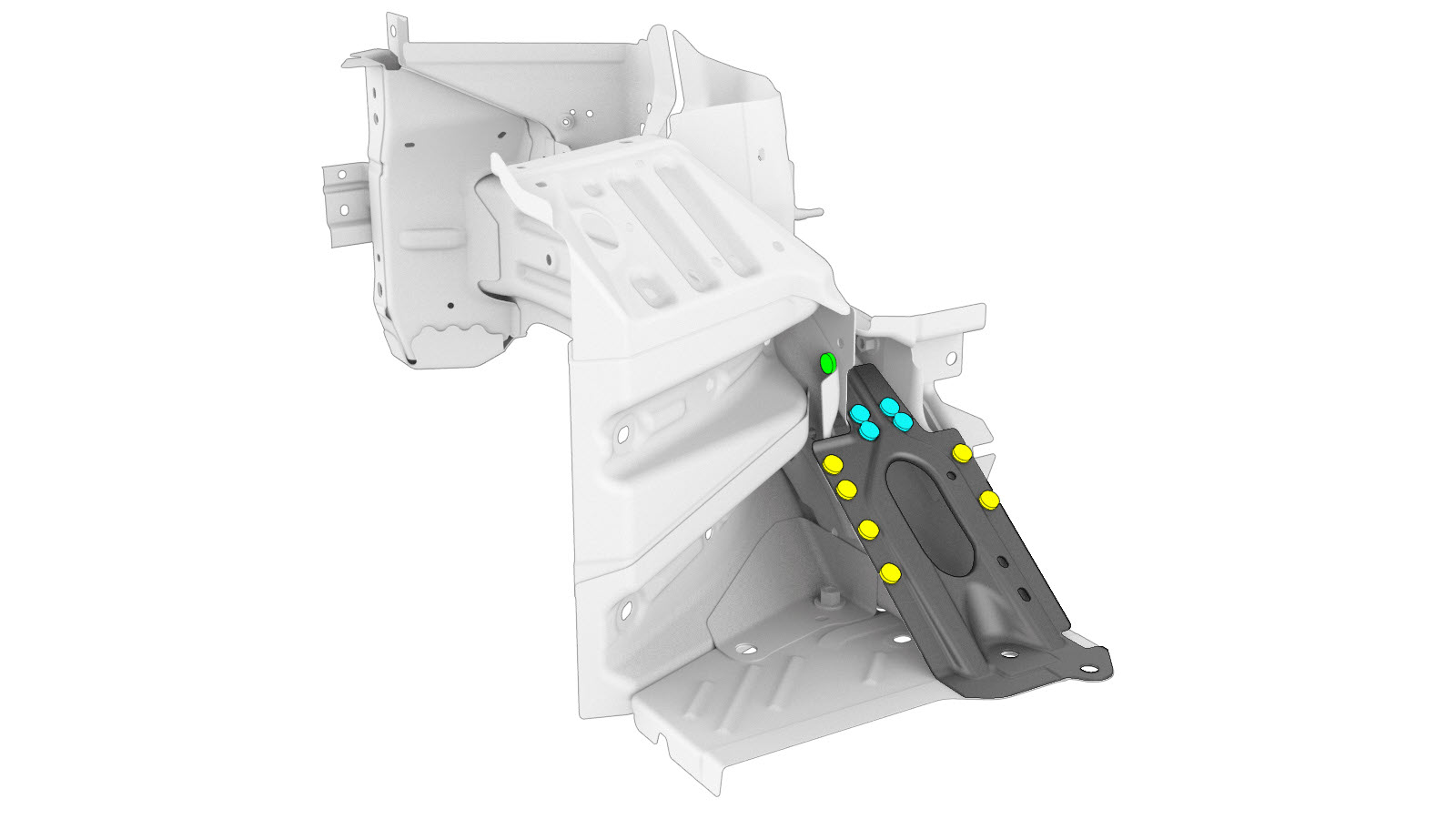

1 ASY - FRONT RAIL COMPLETE(전면 프레임 레일 – 전체)
1 LONGITUDINAL UPPER(종방향 상단)
38 고강도 구조용 리벳, 6.5mm
22 구조용 벌브 리벳, 6.5mm
2 카운터싱크 리벳, 4.8mm 짧은 길이
10 카운터싱크 리벳, 4.8mm 긴 길이
1 리벳, 4.8mm
1 구조용 카운터싱크 리벳, 6.5mm
5 볼트 Tesla 부품 번호 1011818-00-A.
5 너트 Tesla 부품 번호 1006628-01-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 샷건 외측을(를) 탈거합니다.
  2. 대시보드 크로스멤버을(를) 탈거합니다.
  3. 토우보드 외측 패널을 탈거합니다.
  4. 기존 구성품을 탈거합니다.
    또는 공장 출고 스폿 용접
    또는 공장 출고 스폿 용접을 통해 구멍 뚫기
    Informational PurposesAn informational icon, calling your attention
    참고
    스폿 용접에 구멍을 뚫을 때 스폿 용접을 대체할 패스너에 맞는 크기의 구멍을 만드는 드릴 비트를 사용합니다.
  5. 전면 레일 전체 서비스 부품에 종방향 상단을 장착할 준비를 합니다.
    또는 고강도 구조용 리벳, 6.5mm

    또는 카운터싱크 리벳, 4.8mm 긴 길이

    또는 리벳, 4.8mm

  6. 전면 레일 전체 서비스 부품에 종방향 상단의 접합면에 구조용 접착제를 도포합니다.
  7. 전면 레일 전체 서비스 부품에 종방향 상단을 장착합니다.
  8. 장착을 준비합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
    또는 고강도 구조용 리벳, 6.5mm
    또는 구조용 벌브 리벳, 6.5mm
    • A = 7mm.

    또는 카운터싱크 리벳, 4.8mm 짧은 길이

    또는 카운터싱크 리벳, 4.8mm 긴 길이

    또는 구조용 카운터싱크 리벳, 6.5mm

    또는 볼트

    너트

  9. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  10. 새 구성품을 장착합니다.
    볼트를 22Nm 규격 토크로 조입니다.
  11. 샷건 외측을(를) 장착합니다.
  12. 패스너를 표시된 대로 장착합니다.
    또는 고강도 구조용 리벳, 6.5mm
  13. 대시보드 크로스멤버을(를) 장착합니다.
  14. 토우보드 외측을(를) 장착합니다.
  15. 펜더 및 램프 지지 브래킷 어셈블리을(를) 장착합니다.
  16. 패스너를 표시된 대로 장착합니다.
    또는 고강도 구조용 리벳, 6.5mm
  17. 필요한 수리 후 작업을 수행합니다.
