전면 시트 마운트 보강재(전면 외측)
교정 코드:
10101013302
바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
- 이 절차는 전면 시트 마운트 보강재(전면 외측)에 대한 것입니다. 기타 모든 전면 시트 마운트 보강재 수리에 대해서는 전면 시트 마운트 보강재(전면 내측 및 후면 모두)을(를) 참조하십시오.
부품 목록
수리 절차
-
교체할 시트 마운트 보강재 너트의 경우 플로어 패널 하부 접근창을 절단하여 손상된 구성품에 접근합니다.
참조선/참조점
- A = 557mm.
- B = 79mm.
- C = 617mm.
- D = 137mm.
-
기존 구성품을 탈거합니다.
-

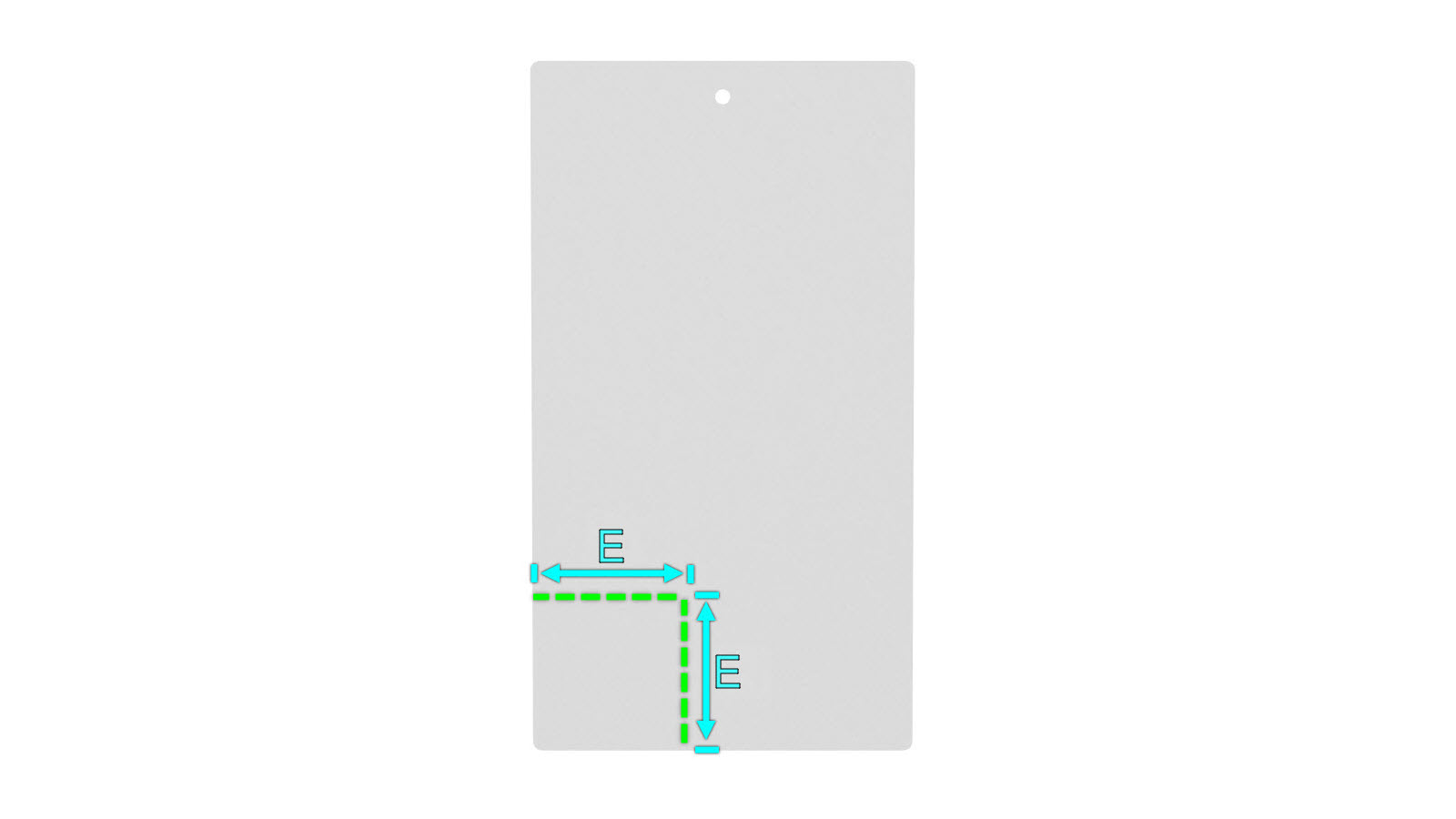

아래에 표시된 대로 플로어 패널 패치를 절단하여 플로어 패널 수리 부위를 위한 커버를 만듭니다.
절단선
참조선/참조점
- E = 78mm.
-
장착을 준비합니다.
참고새 부품은 구조용 접착제로만 장착하십시오.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-
새 구성품을 장착합니다.
참고구조용 접착제가 양생될 때까지 볼트 또는 클램프를 사용하여 시트 마운트 보강재를 크로스멤버 하부에 임시로 고정하십시오.
-
플로어 패널 패치로 접근창을 덮습니다.
- 필요한 수리 후 작업을 수행합니다.
