크로스멤버 씰링 플래터(전면)

부품 목록

수량 설명 이미지/비고
1 PLATTER SEALING CROSSMEMBER FRONT(크로스멤버 씰링 플래터 – 전면)
1 BUTYL FOIL PATCH 300X150x2MM(부틸 호일 패치)

Tesla 부품 번호 1004969-00-A.
3 구조용 카운터싱크 리벳, 6.5mm
3 구조용 벌브 리벳, 6.5mm
5 카운터싱크 리벳, 4.8mm 긴 길이
11 카운터싱크 리벳, 4.8mm 짧은 길이

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 기존 구성품을 탈거합니다.
    또는 공장 출고 스폿 용접
    또는 공장 출고 스폿 용접을 통해 구멍 뚫기
    Informational PurposesAn informational icon, calling your attention
    참고
    스폿 용접에 구멍을 뚫을 때 스폿 용접을 대체할 패스너에 맞는 크기의 구멍을 만드는 드릴 비트를 사용합니다.
  2. 장착을 준비합니다.
    Informational PurposesAn informational icon, calling your attention
    참고

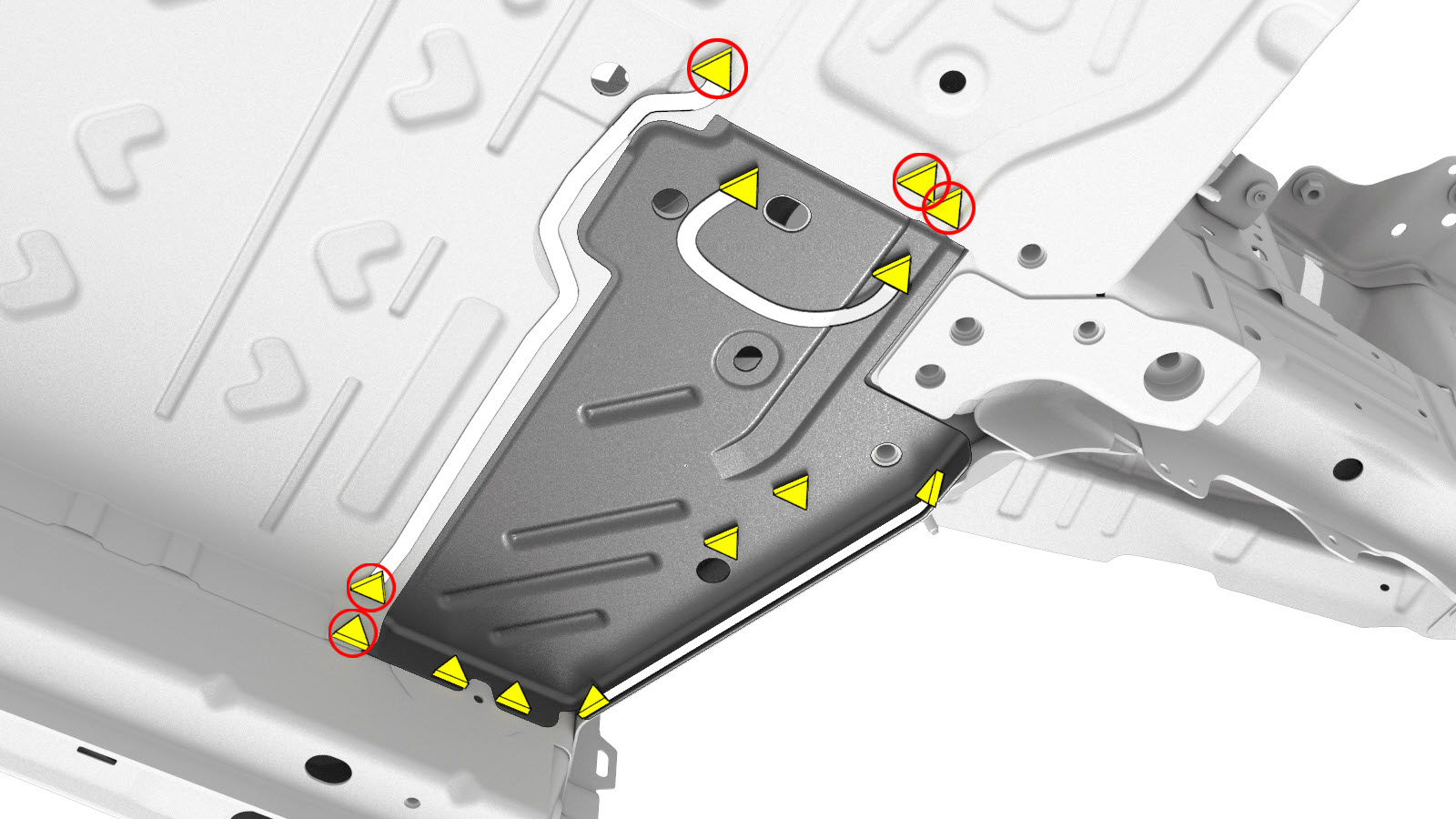

    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.

    또는 구조용 벌브 리벳, 6.5mm

    또는 카운터싱크 리벳, 4.8mm 짧은 길이

    또는 구조용 카운터싱크 리벳, 6.5mm

    또는 카운터싱크 리벳, 4.8mm 긴 길이

    또는 설치 스폿 용접

    Informational PurposesAn informational icon, calling your attention
    참고
    패스너가 탈거되었으나 아직 교체되지 않는 위치와 겹치지 않도록 리벳 장착 위치 중 일부는 약간 떨어져 배치되었습니다.
  3. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  4. 새 구성품을 장착합니다.
  5. 저항 스폿 용접을 수행합니다.
    또는 설치 스폿 용접
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.
  6. 그림과 같이 부틸 호일 패치를 자르고 장착된 리벳을 덮습니다.
  7. 필요한 수리 후 작업을 수행합니다.
