도어 링 외측
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.
부품 목록

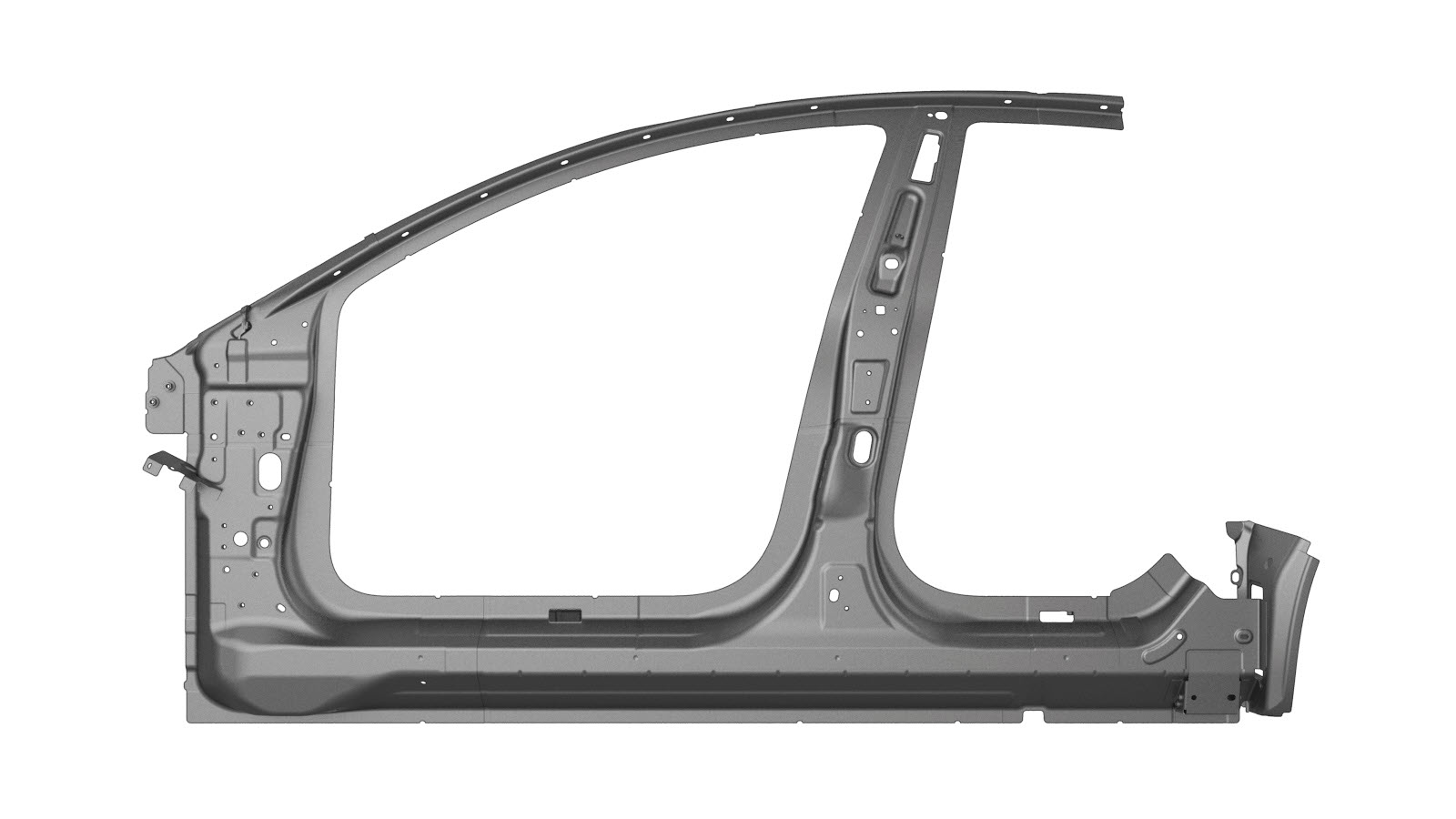

| 수량 | 설명 | 이미지/비고 |
|---|---|---|
| 1 | ASY – DOOR RING OUTER(도어 링 외측) |
|

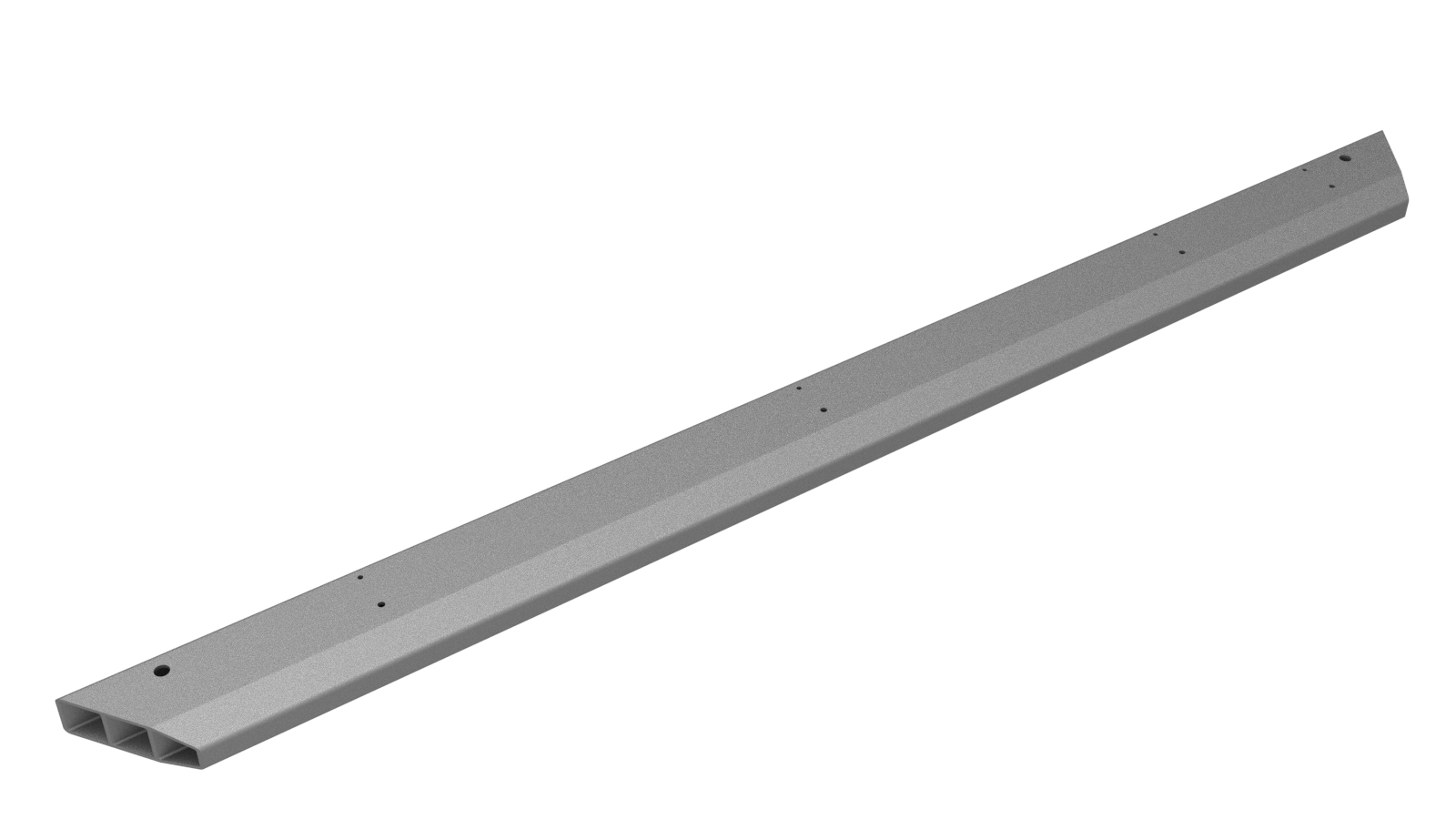

| 1 | SIDE SILL INSERT |
|

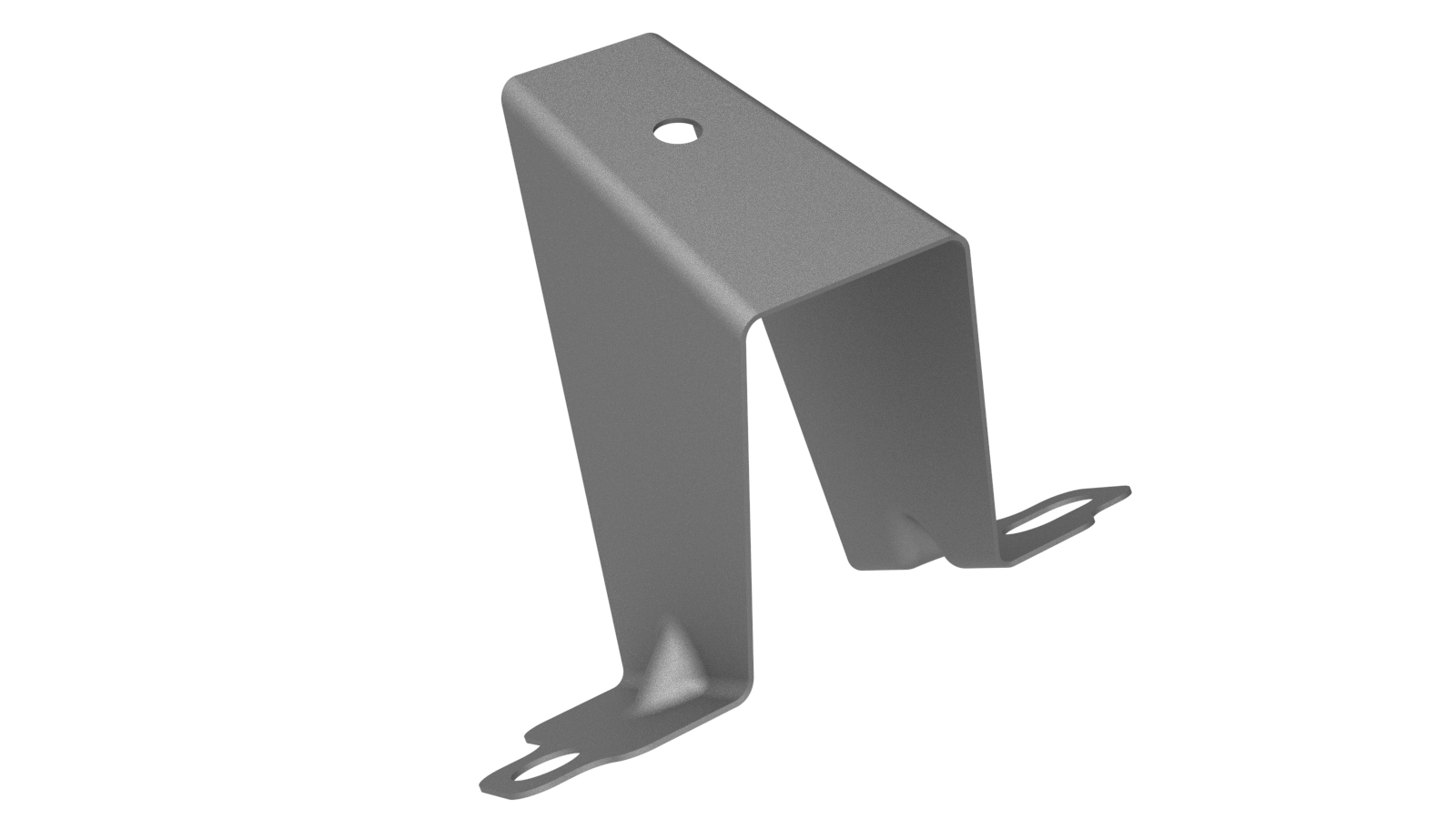

| 2 | BRACKET - SILL INSERT MOUN |
|
| 4 |
고강도 구조용 리벳, 6.5mm
|
|
| 3 |
카운터싱크 리벳, 4.8mm 짧은 길이
|
|
| 14 |
리벳, 4.8mm
|
|
| 4 |
플로우 폼 리벳 S28
|
|
| 4 |
볼트
, BOLT HH M8X29 109 G1009 B M |
Tesla 부품 번호 1623708-00-A. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-

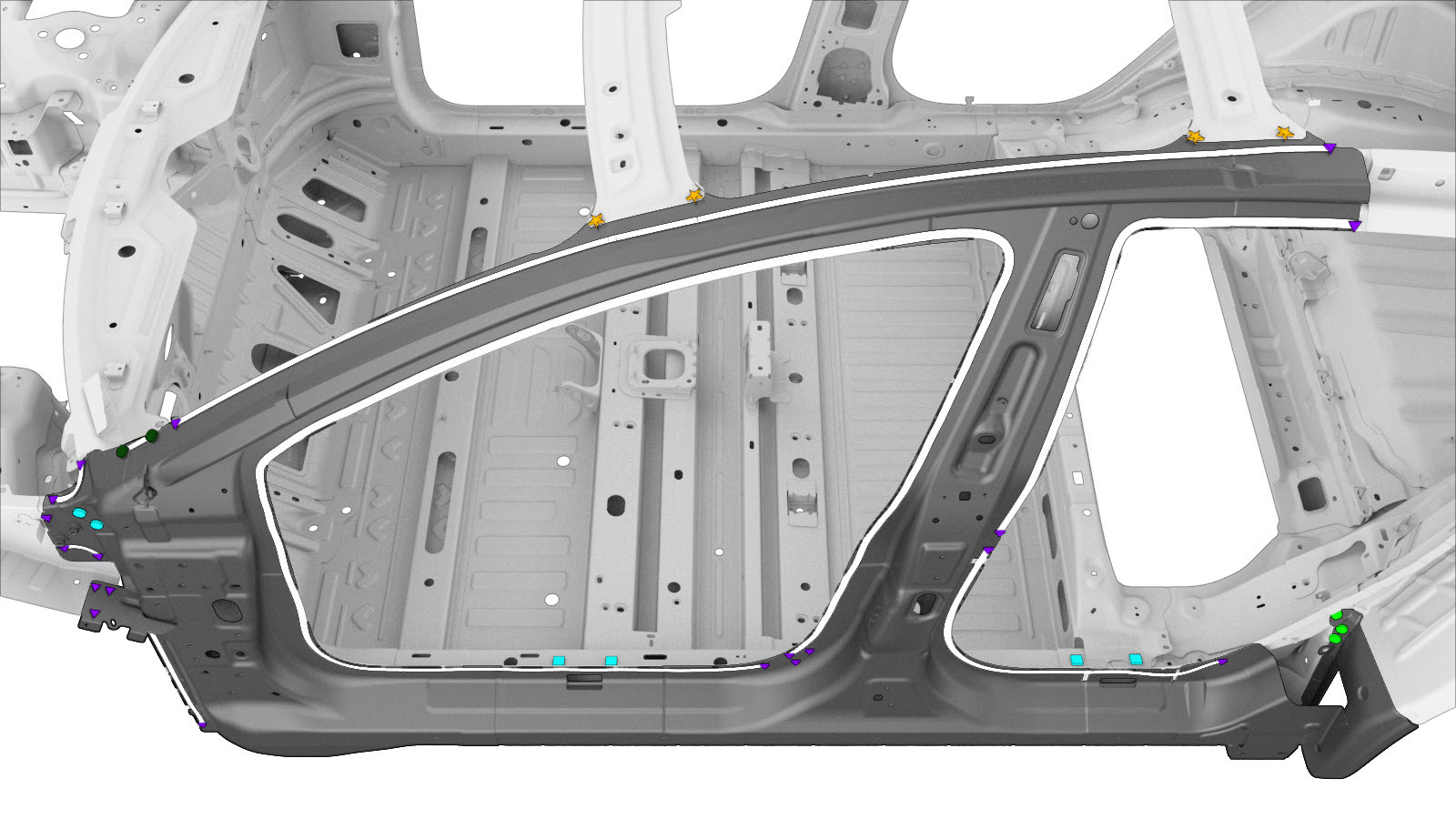

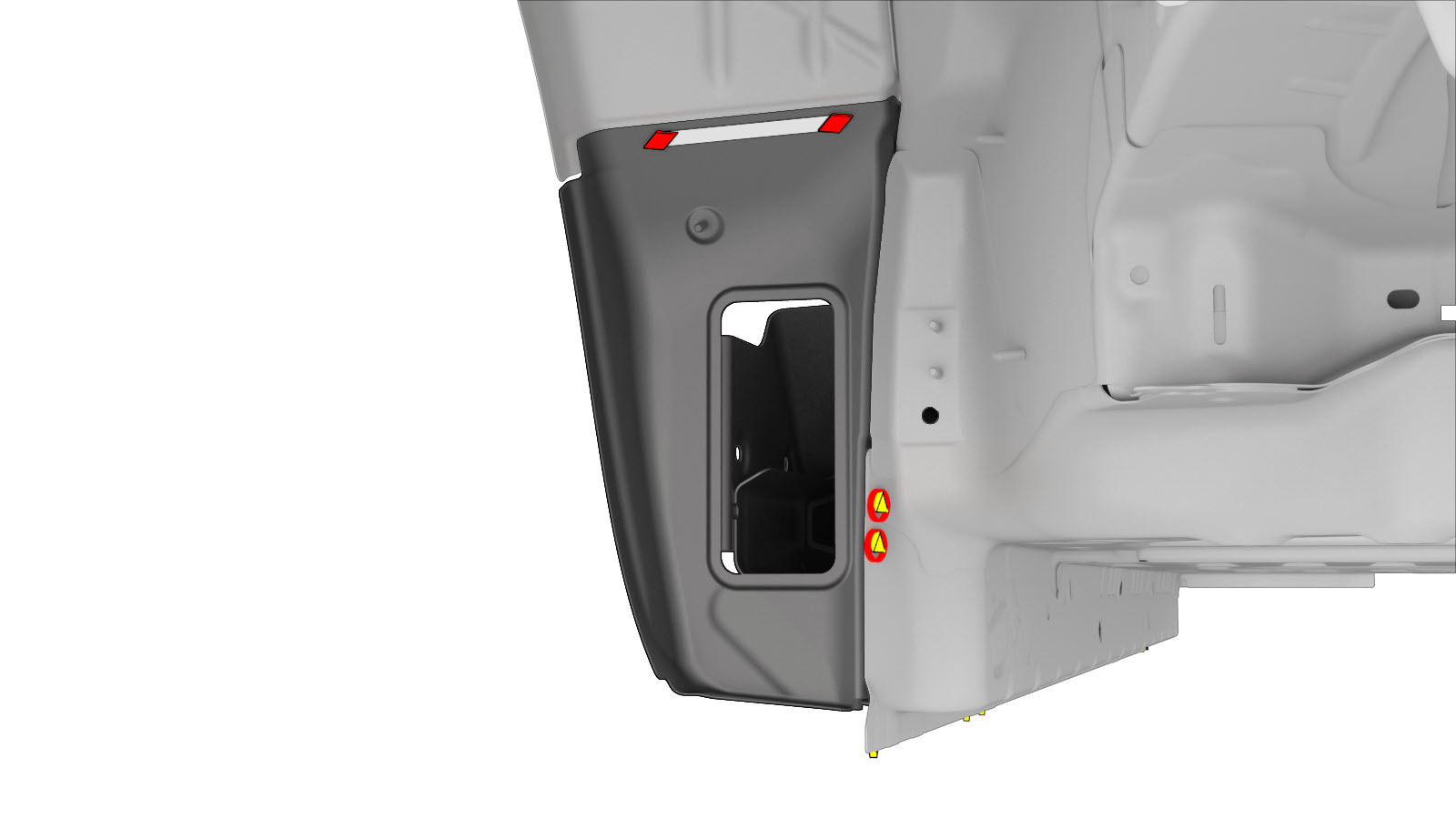

차체 측면 외측의 필요한 부분을 탈거하여 교체할 대상 부품을 노출시킵니다.
-
다음을 탈거합니다. 샷건 외측
-
C필러 보강재을(를) 탈거합니다.
-
루프 레일 익스텐션을(를) 탈거합니다.
-

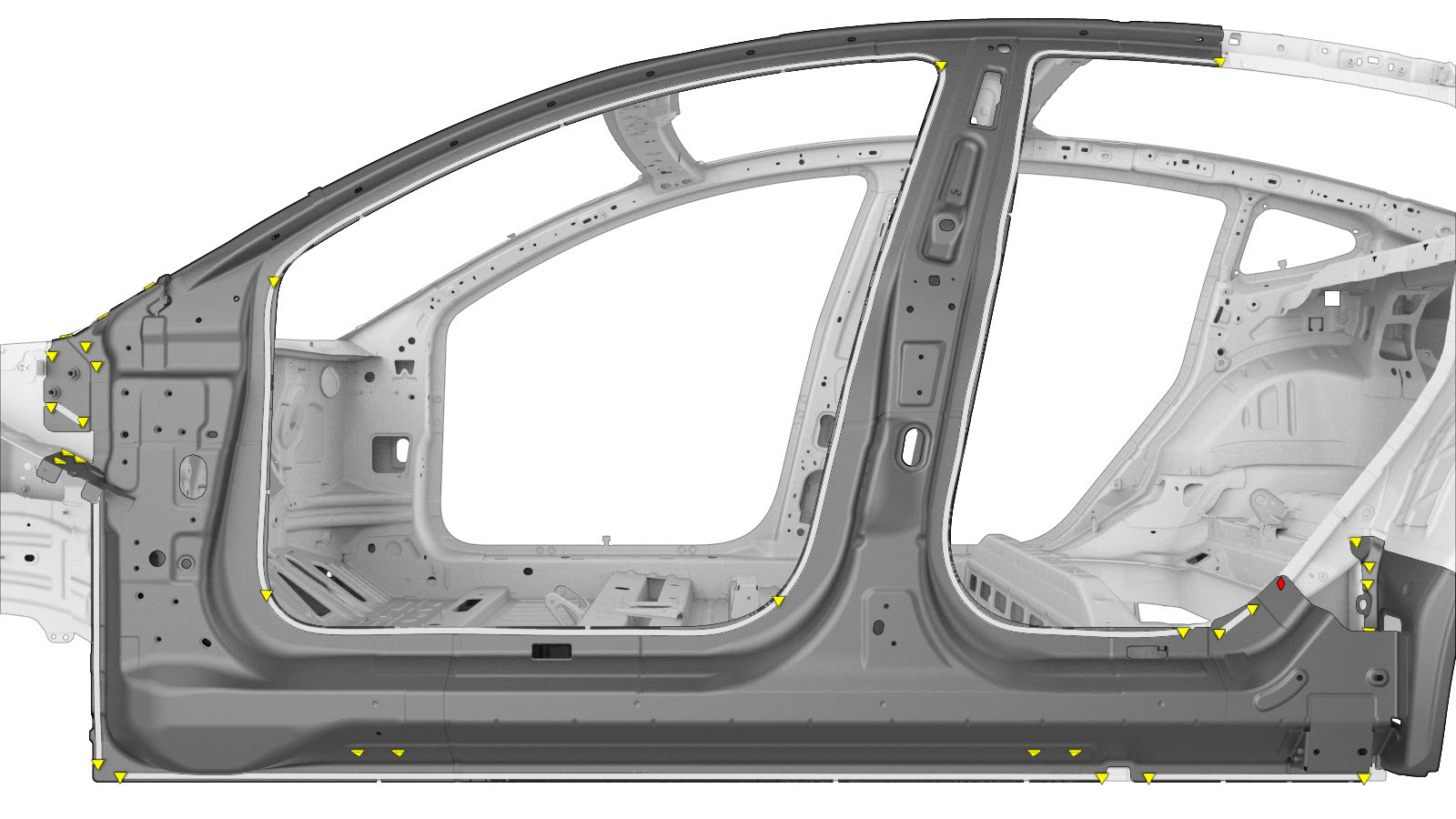

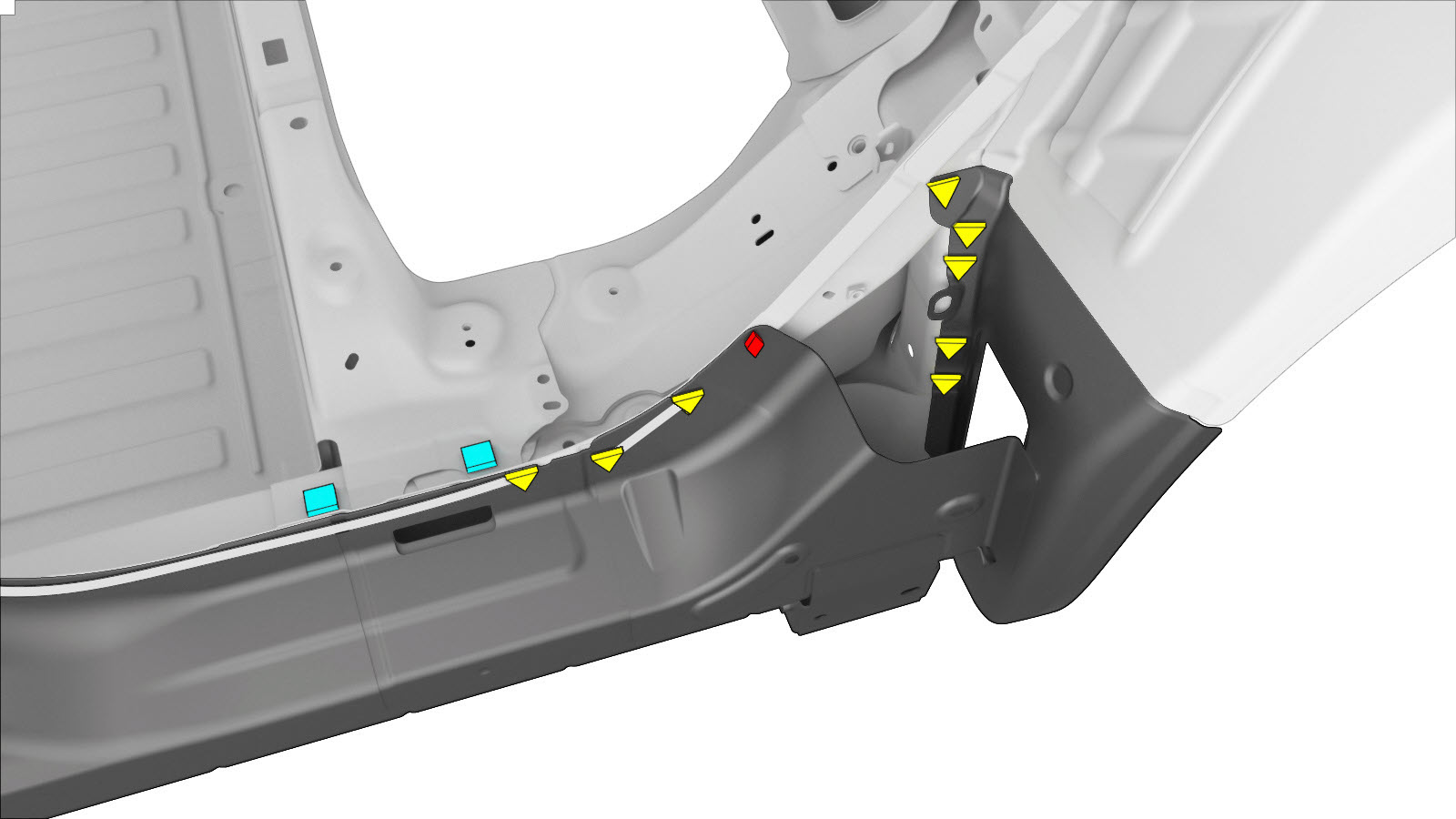

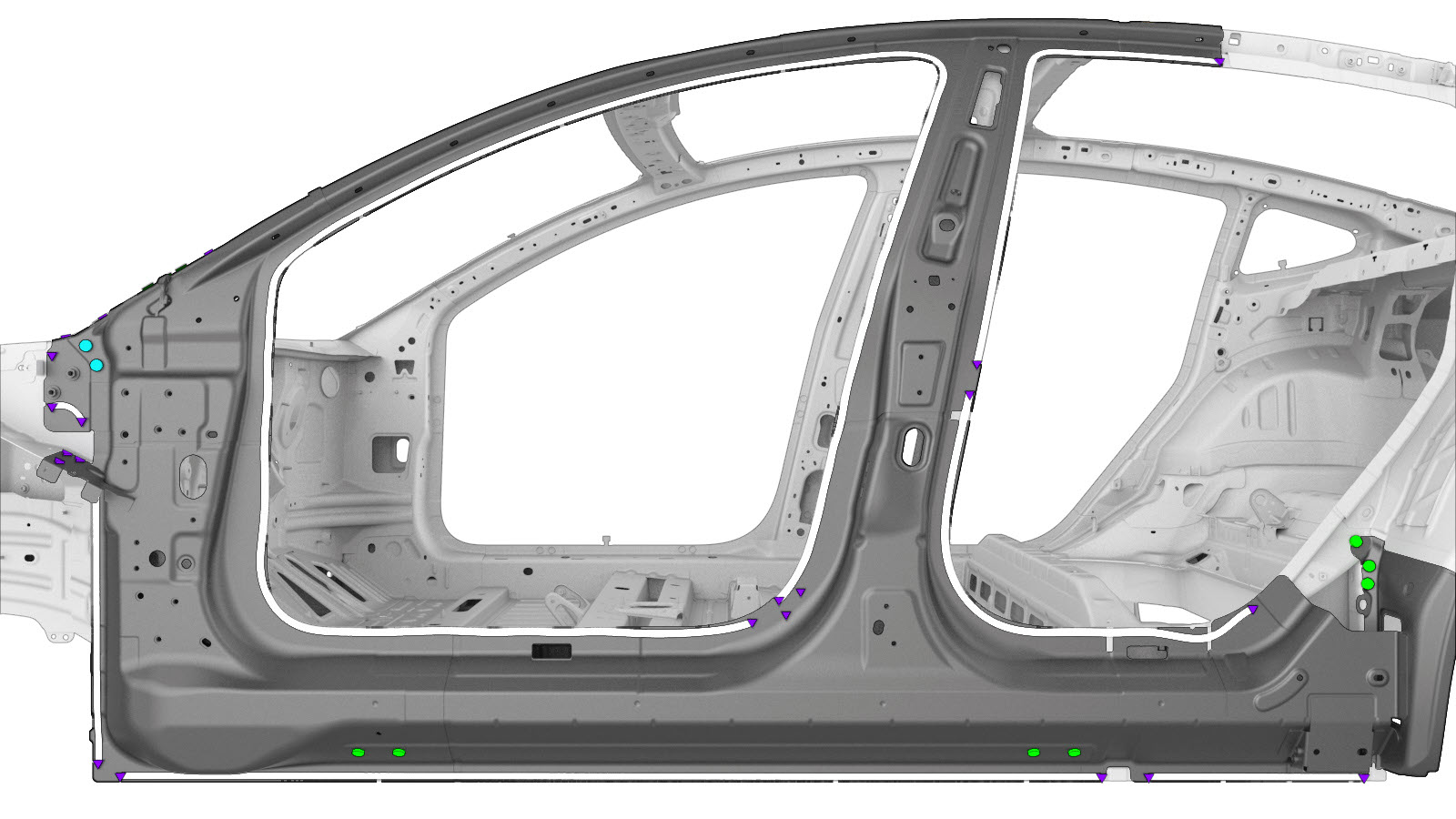

기존 구성품을 탈거합니다.
또는
공장 출고 스폿 용접
또는
공장 출고 SPR
또는

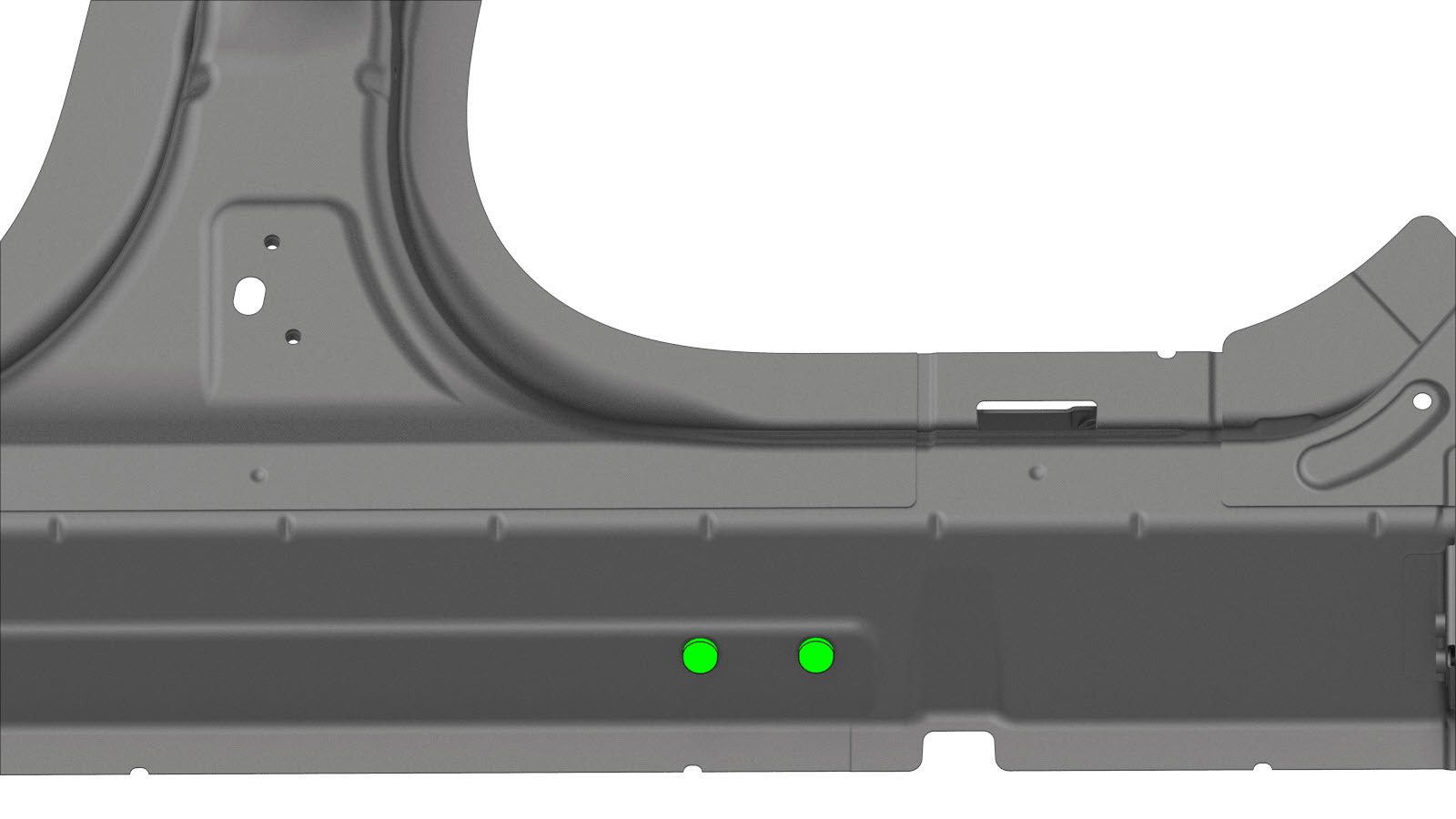

공장 출고 스폿 용접을 통해 구멍 뚫기
참고스폿 용접에 구멍을 뚫을 때 스폿 용접을 대체할 패스너에 맞는 크기의 구멍을 만드는 드릴 비트를 사용합니다.
또는 볼트
-

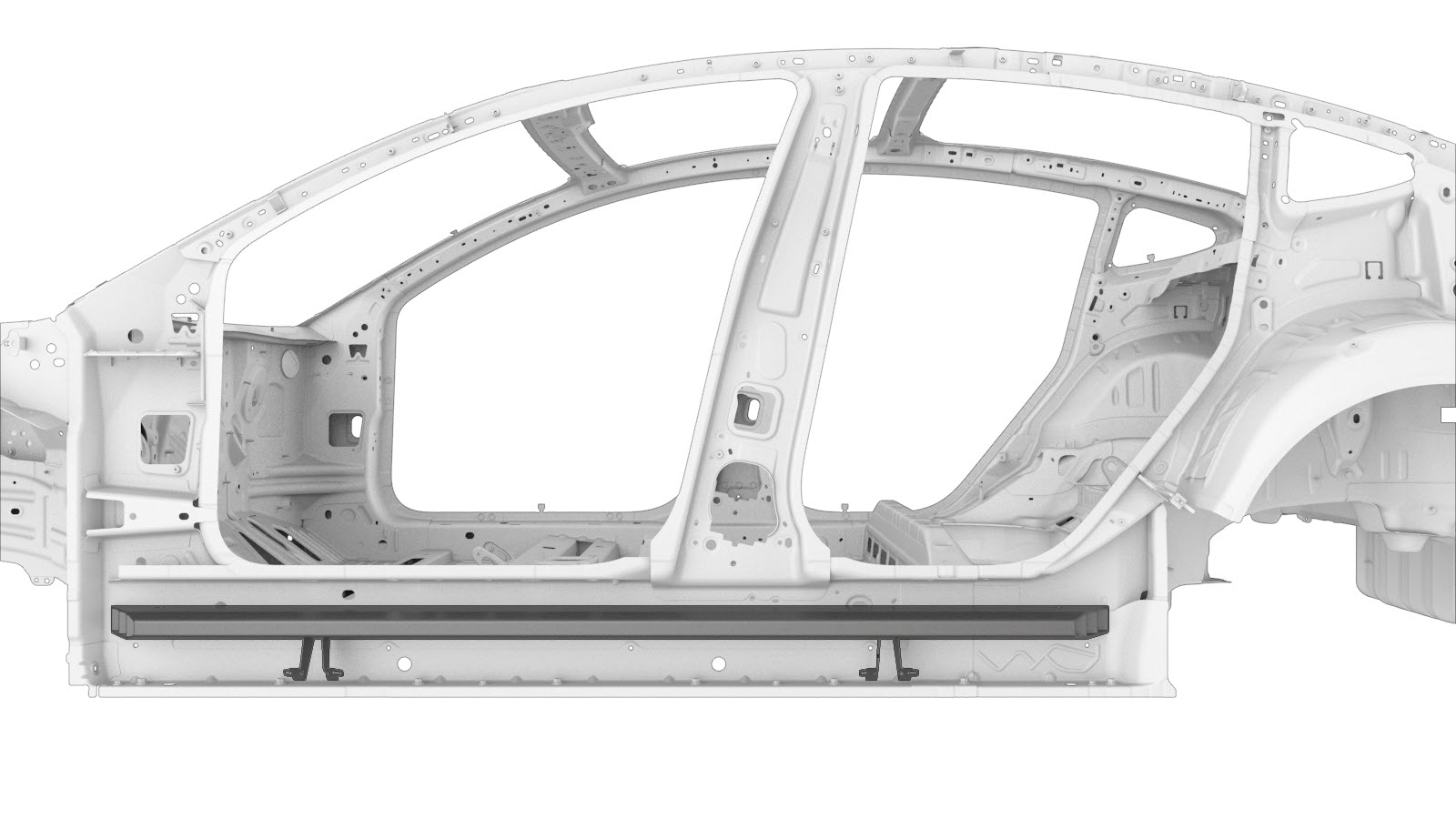

실 인서트를 탈거합니다.
-

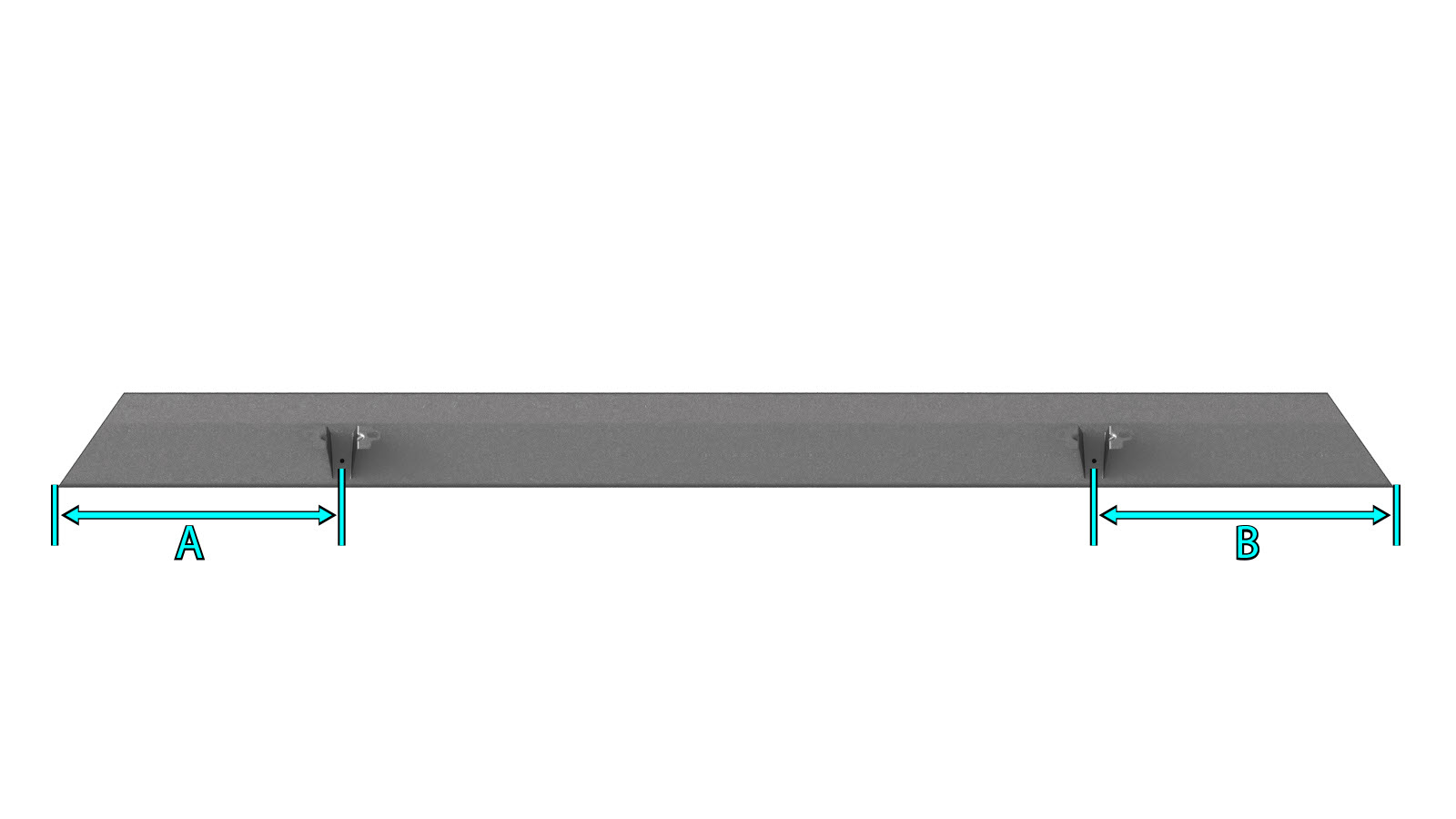

아래 그림과 같이 새 실 인서트에 실 인서트 마운팅 브래킷용 중심선을 표시합니다.
참고측정값은 실 인서트의 끝에서 실 인서트 마운팅 브래킷의 중앙까지의 측정값입니다.
- A = 399mm.
- B = 420mm.
-

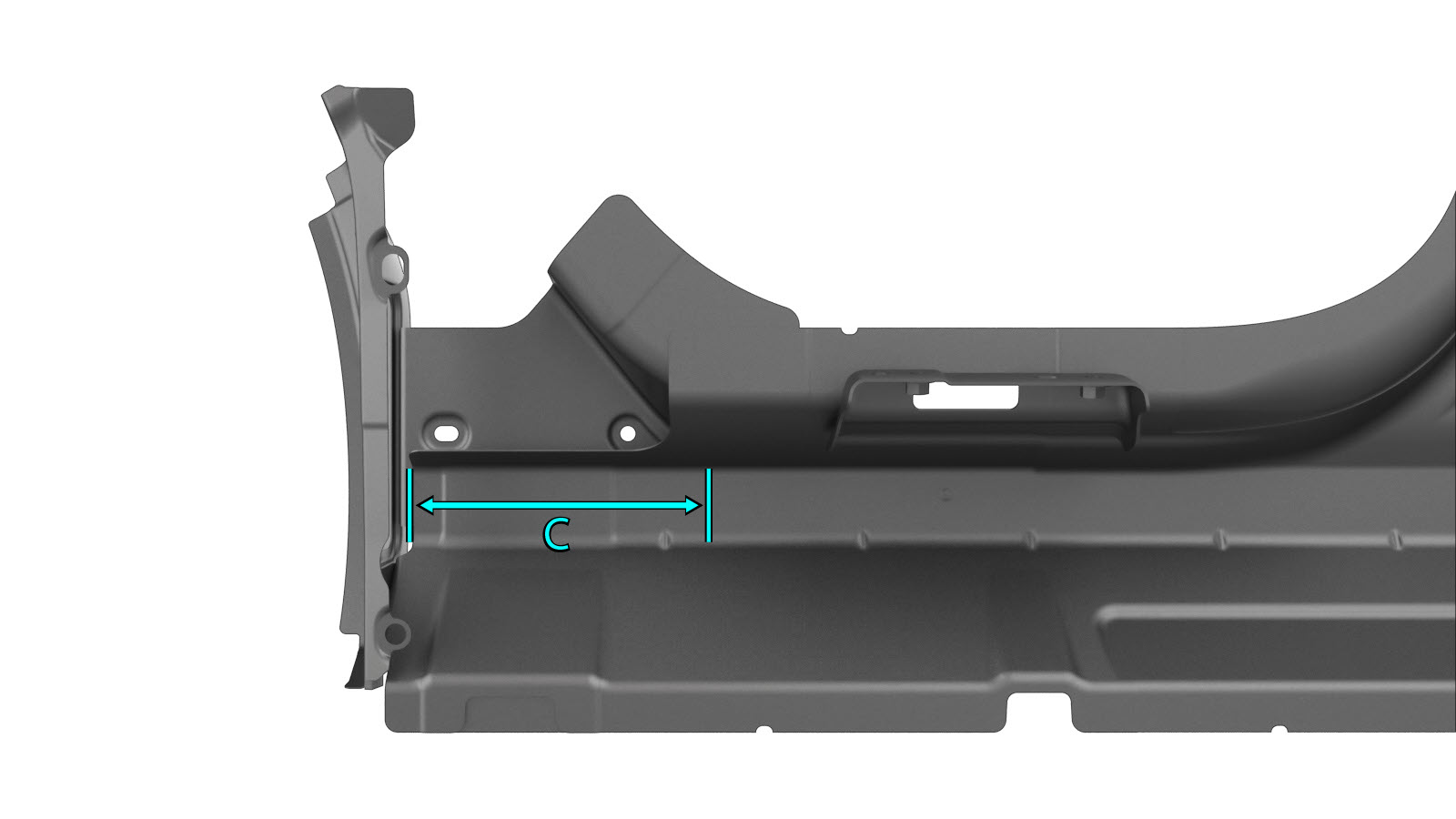

새 실 인서트 위치를 보여줄 수 있도록 새 실 외측을 표시합니다.
- C = 177mm.
- 앞서 그린 브래킷 중심선을 사용하여 실 인서트 마운팅 브래킷을 실 인서트와 도어 링 외측 사이에 배치한 다음 브래킷이 도어 링 외측과 접촉되도록 조정합니다.
-

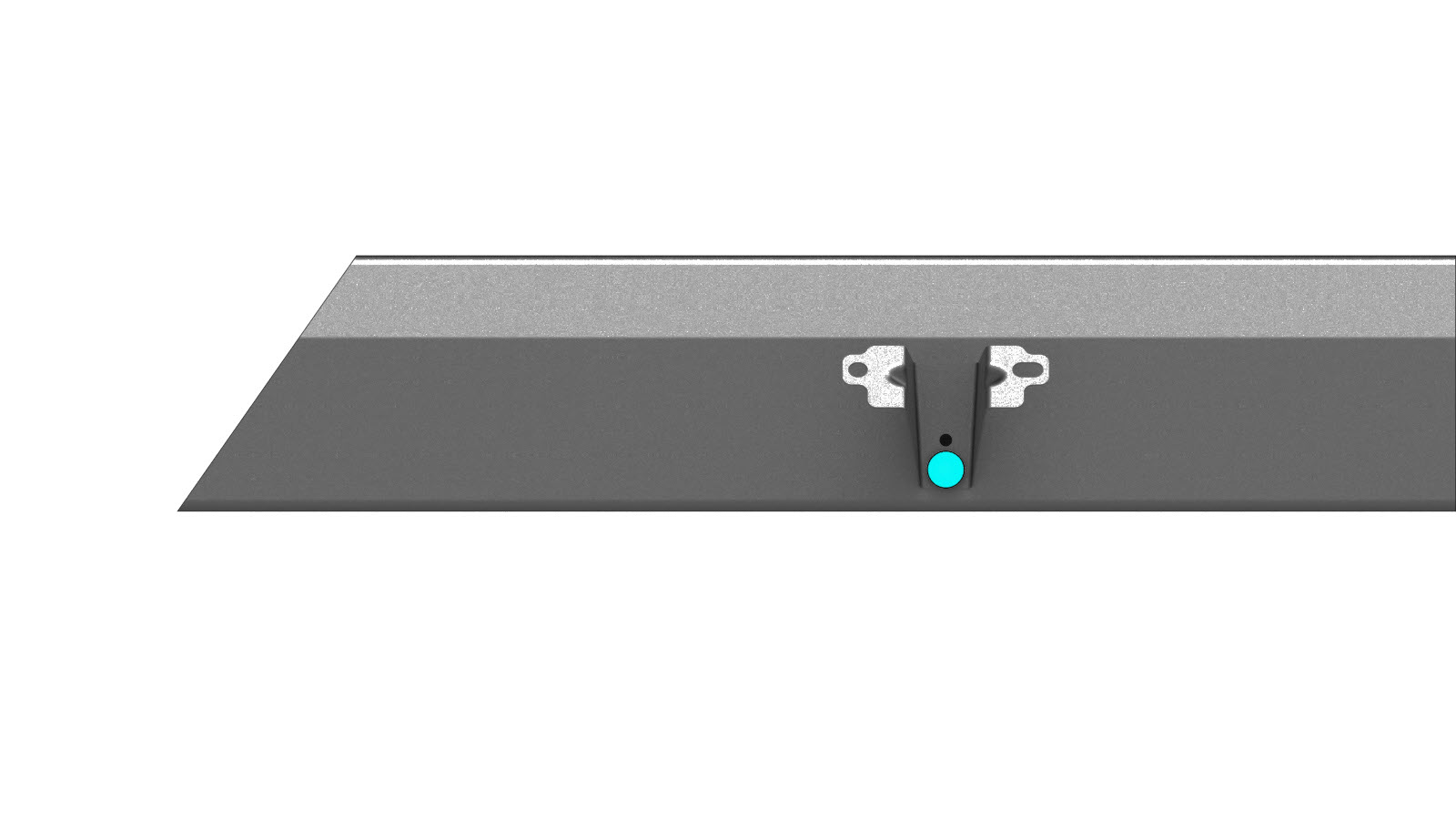

새 실 인서트에 마운팅 브래킷을 장착할 준비를 합니다.
- 새 실 인서트와 새 실 인서트 마운팅 브래킷의 접합면에 구조용 접착제를 도포합니다.
- 새 실 인서트 마운팅 브래킷을 새 실 인서트에 장착합니다.
-
새 실 인서트를 새 실 외측에 장착할 준비를 합니다.
또는 리벳, 4.8mm
- 새 실 인서트, 새 실 인서트 마운팅 브래킷 및 도어 링 외측 접합면에 구조용 접착제를 도포합니다.
- 도어 링 외측 어셈블리의 새 실 외측 부분에 새 실 인서트를 장착합니다.
-
새 도어 링 외측 장착 준비를 합니다.

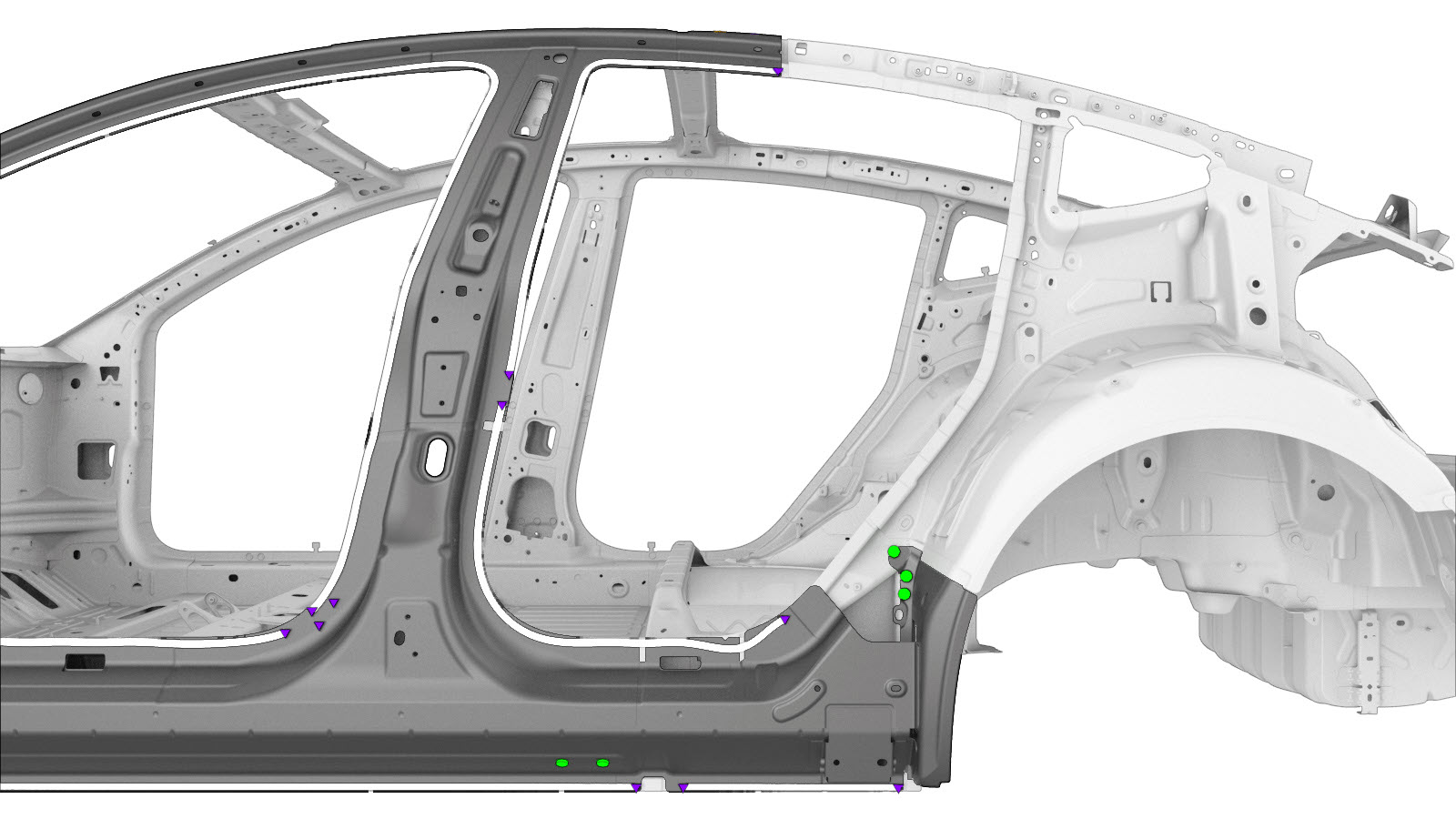

- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-

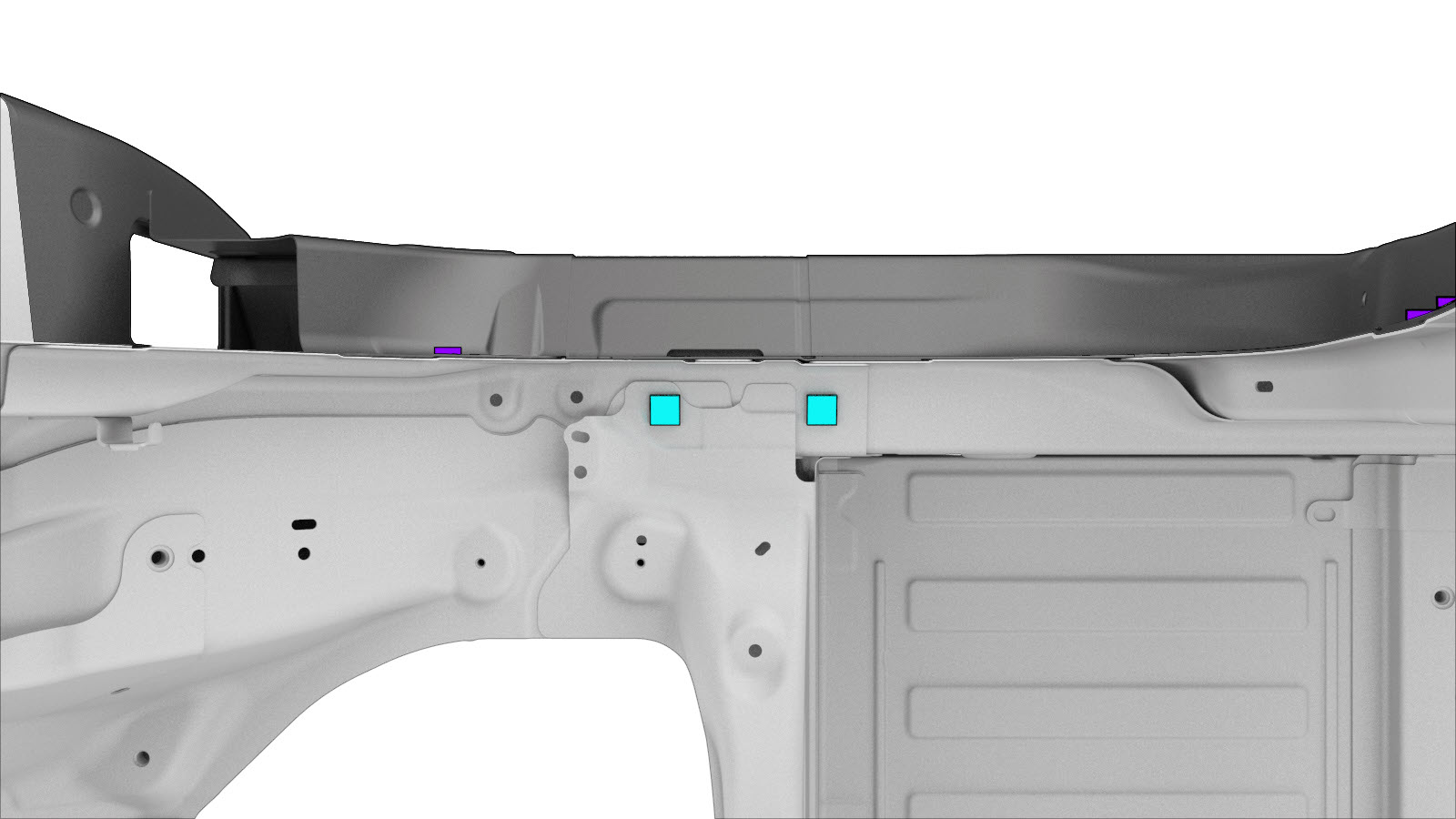

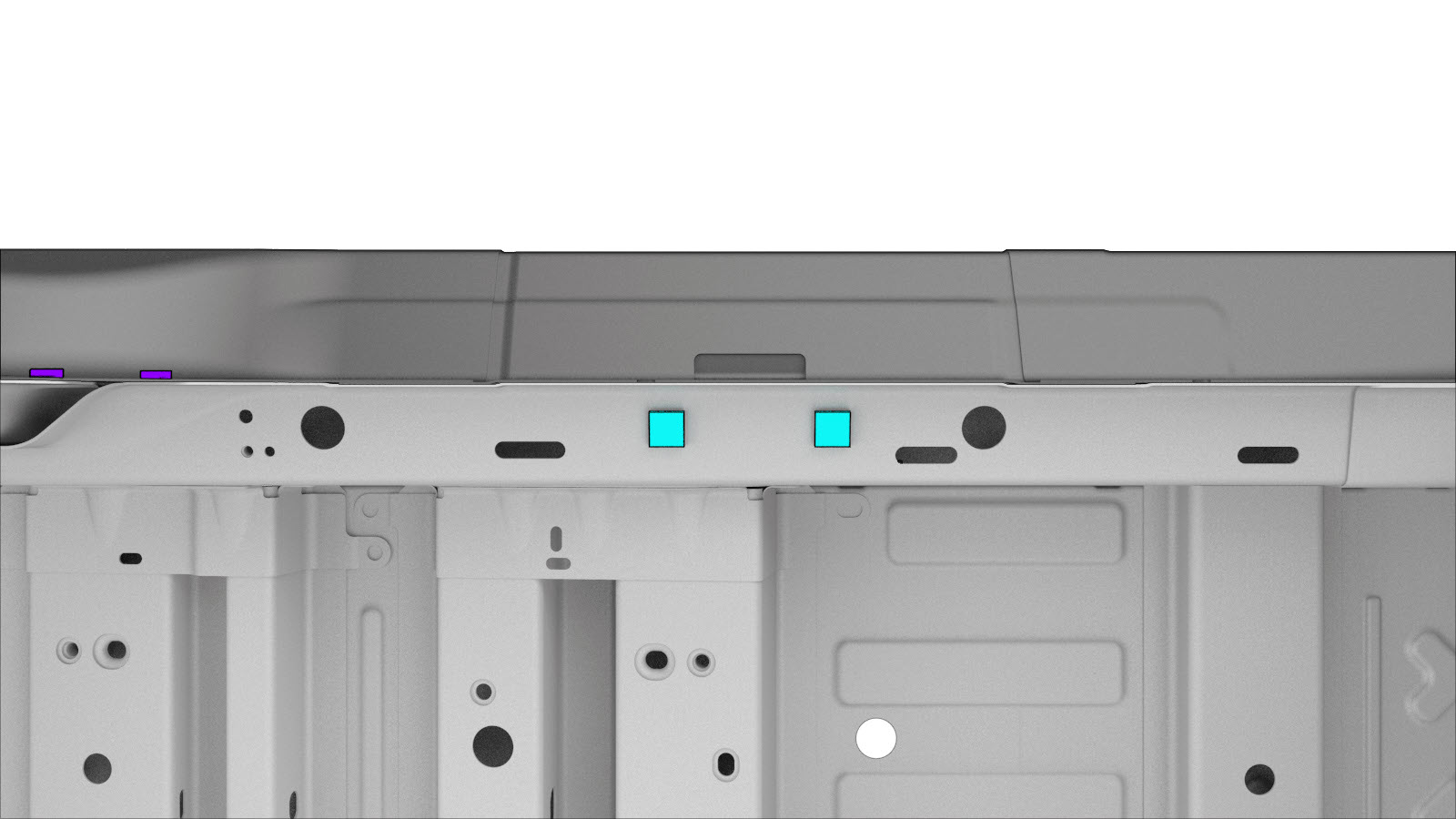

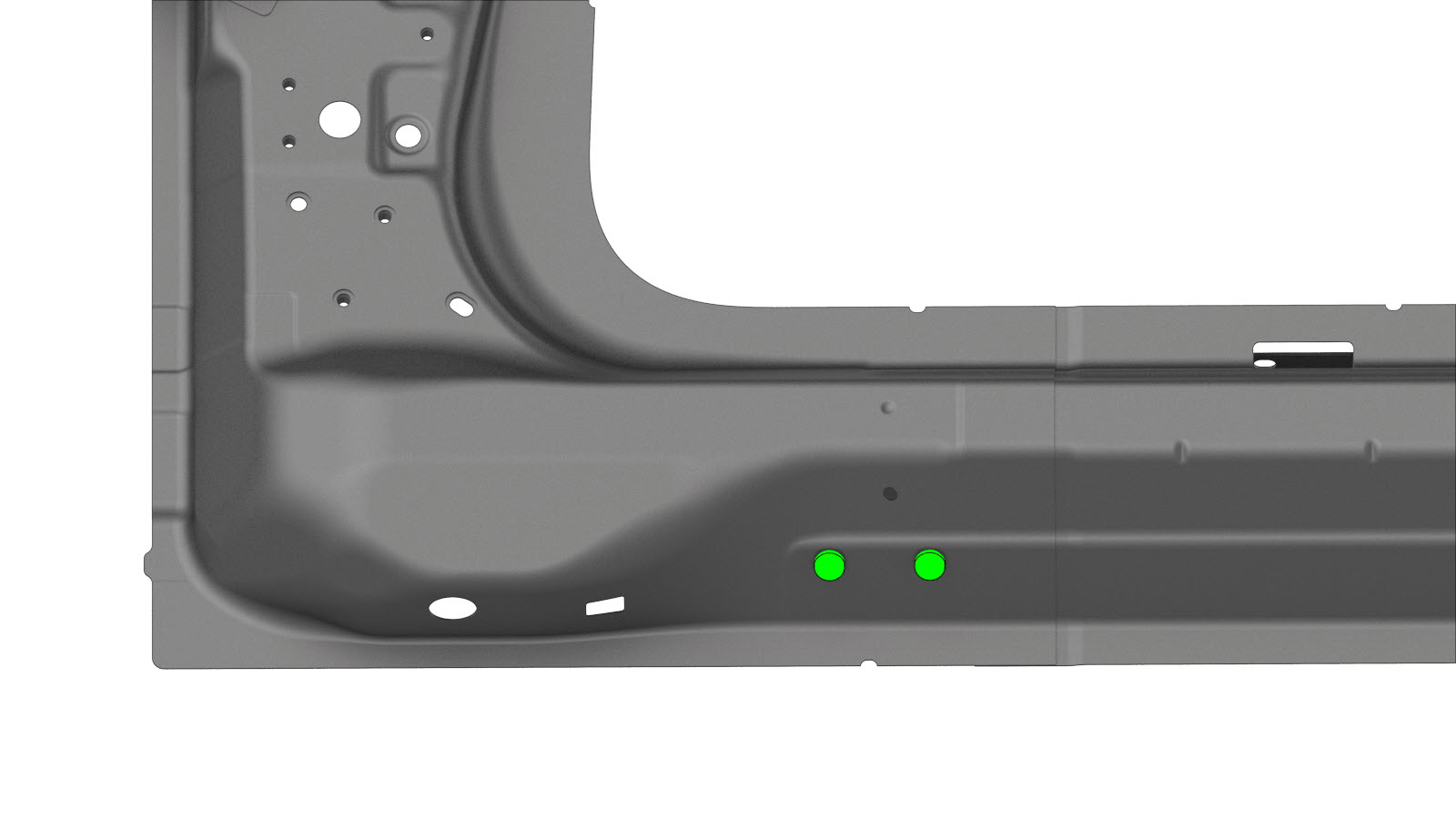

새 구성품을 장착합니다.
볼트를 19Nm 규격 토크로 조입니다.
-

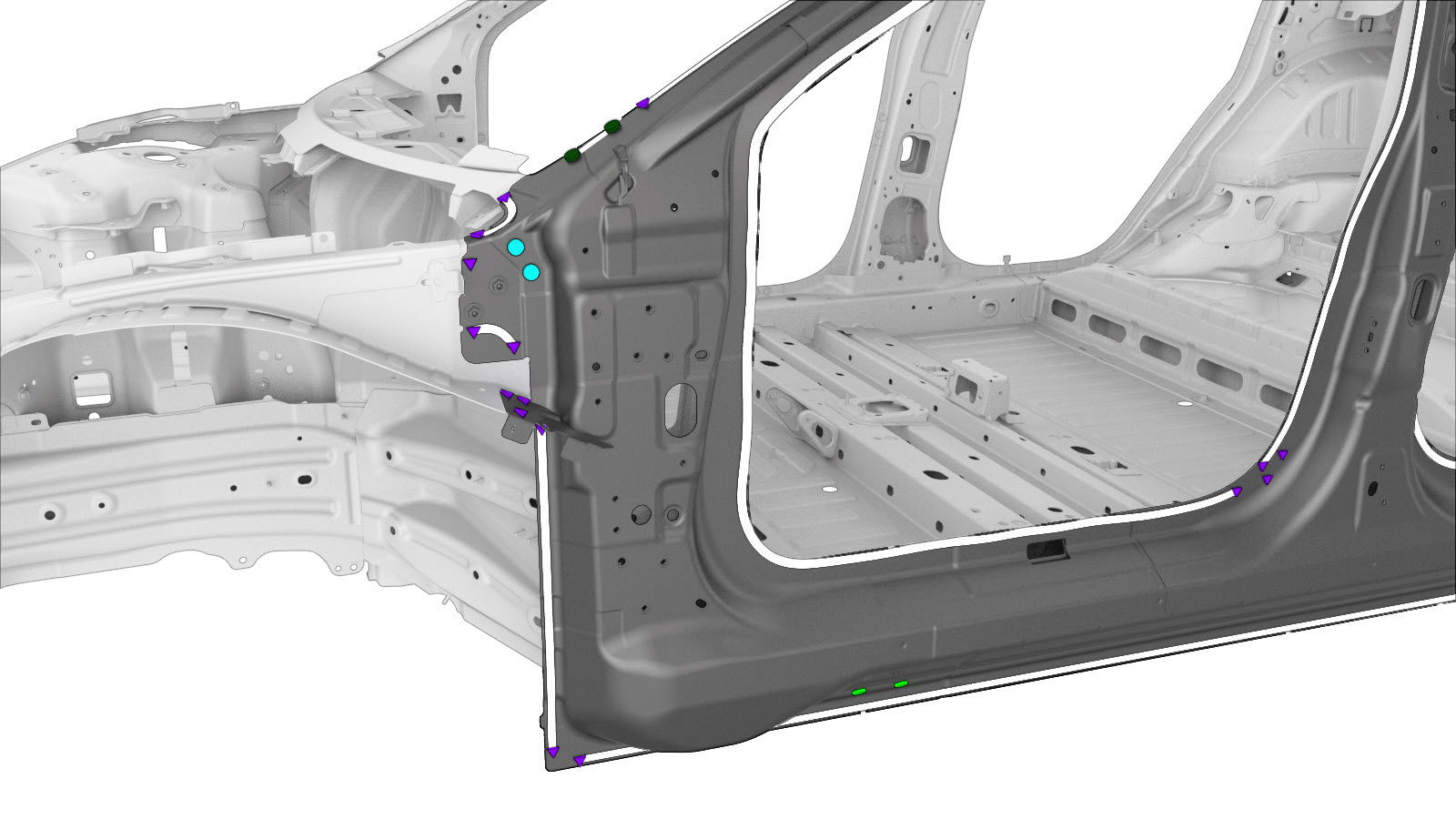

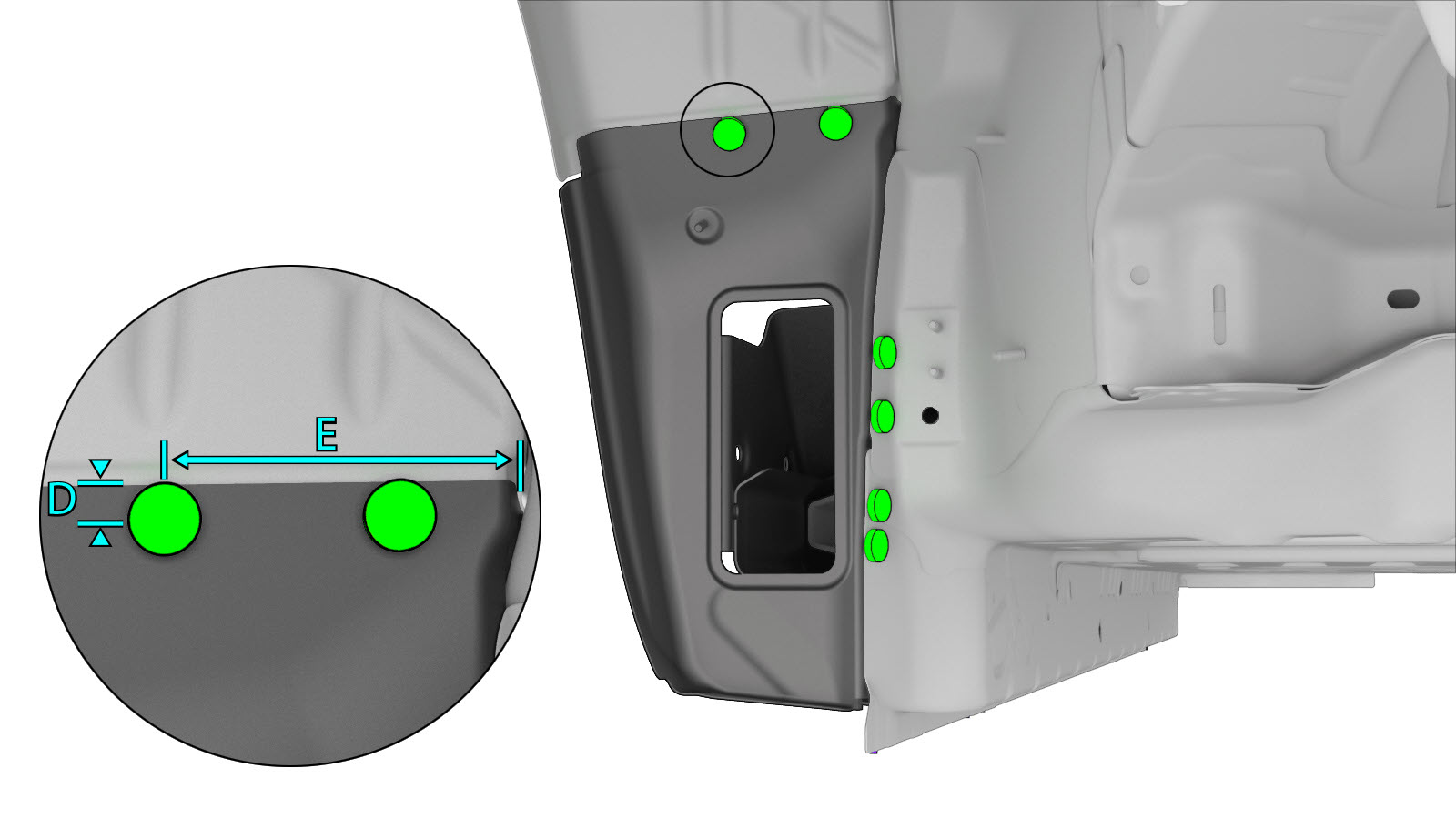

저항 스폿 용접을 수행합니다.
또는
설치 스폿 용접
경고개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.경고차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다. -
루프 레일 익스텐션을(를) 장착합니다.
-
C필러 보강재을(를) 장착합니다.
-
탈거했던 차체 측면 외측의 필요한 부분을 장착하여 교체할 부품을 노출시킵니다.
-
다음을 장착합니다. 샷건 외측
- 필요한 수리 후 작업을 수행합니다.
