후면 차체 패널
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|
| 1 | ASY, REAR PANEL COMP(후면 차체 패널) |
|
| 23 |
구조용 벌브 리벳, 6.5mm
|
|
| 4 |
플로우 폼 리벳 S08
|
|
| 2 |
플로우 폼 리벳 S18
|
|
| 6 |
볼트
, HF,M10-1.5x30 |
Tesla 부품 번호 2007069. |
| 6 |
 너트, HF M10 PC10
|
Tesla 부품 번호 1047337-00-A. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-

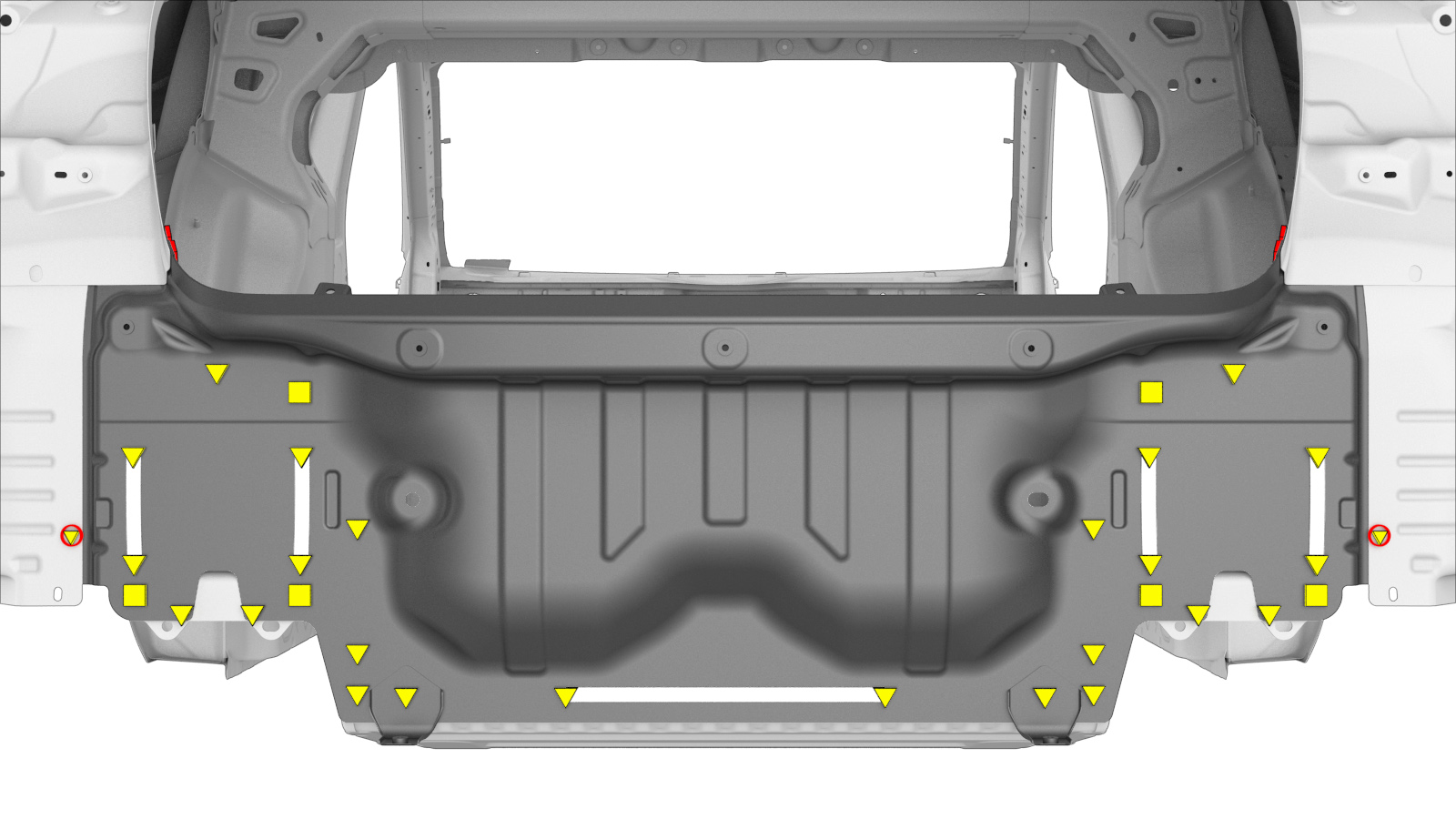

기존 구성품을 탈거합니다.
또는
공장 출고 스폿 용접
또는
공장 출고 스폿 용접을 통해 구멍 뚫기
참고스폿 용접에 구멍을 뚫을 때 스폿 용접을 대체할 패스너에 맞는 크기의 구멍을 만드는 드릴 비트를 사용합니다.
또는
공장 출고 SPR
스터드
-
장착을 준비합니다.
참고빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
또는 구조용 벌브 리벳, 6.5mm
- A = 13mm.
- B = 18mm.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-
새 구성품을 장착합니다.
볼트를 60Nm 규격 토크로 조입니다.
- 필요한 수리 후 작업을 수행합니다.
