전면 플로어 익스텐션
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|
| 1 | ASY - FRT FLOOR EXTENSION(전면 플로어 익스텐션) |
|
| 6 |
고강도 구조용 리벳, 6.5mm
|
|
| 4 |
카운터싱크 리벳, 4.8mm 짧은 길이
|
|
| 13 |
카운터싱크 리벳, 4.8mm 긴 길이
|
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-
기존 구성품을 탈거합니다.
또는
공장 출고 스폿 용접을 통해 구멍 뚫기
참고스폿 용접에 구멍을 뚫을 때 스폿 용접을 대체할 패스너에 맞는 크기의 구멍을 만드는 드릴 비트를 사용합니다.
또는
공장 출고 스폿 용접
참고검정색 원으로 표시된 스폿 용접에 접근하려면 중앙 차체 하부 패널(빨간색으로 표시)의 가장자리를 뒤로 접습니다.
-
장착을 준비합니다.

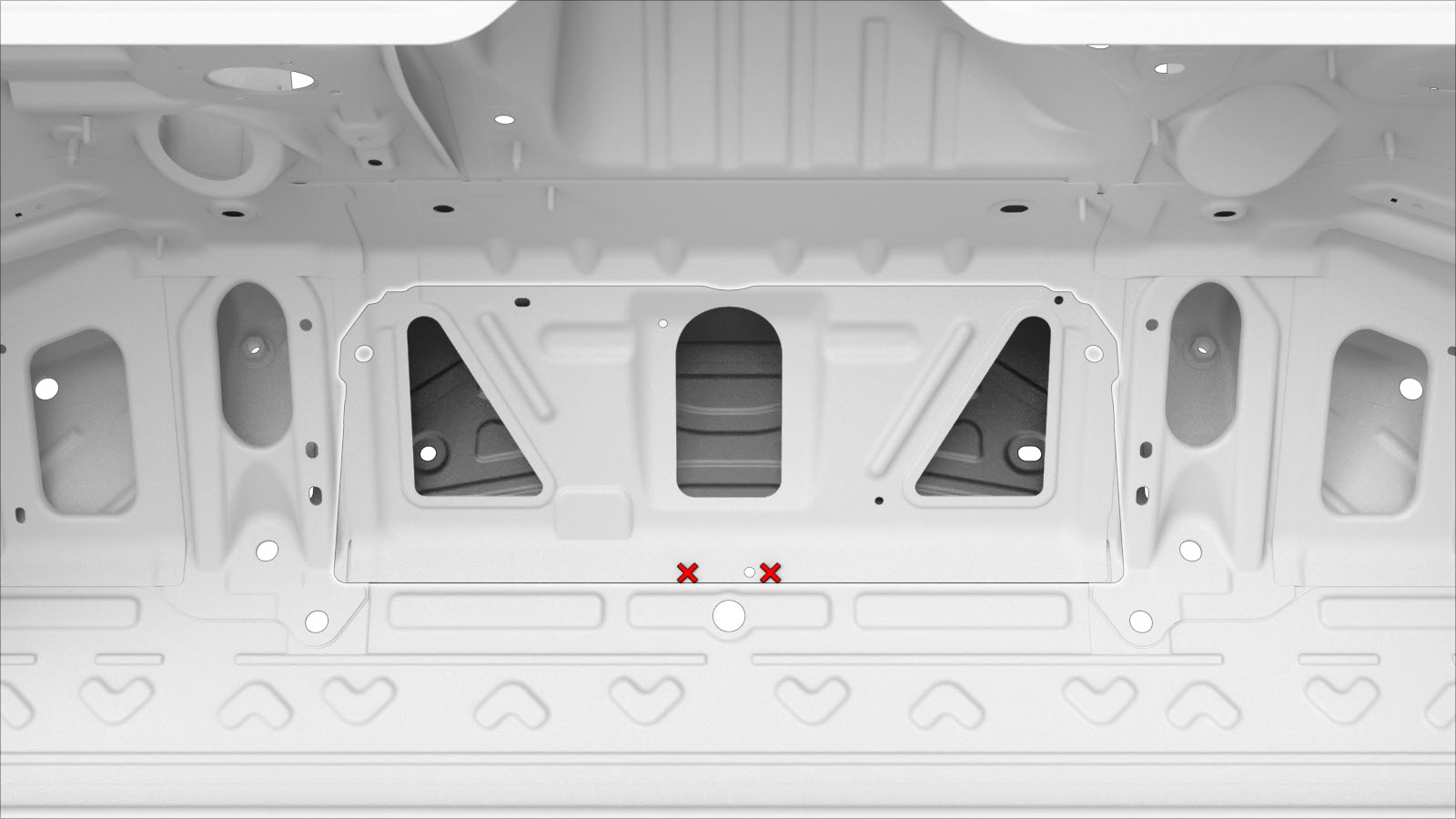

참고빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
또는 카운터싱크 리벳, 4.8mm 긴 길이
- A = 263mm.
- B = 210mm.
- C = 158mm.
- D = 105mm.
- E = 11mm.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
- 새 구성품을 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
