중앙 차체 하부
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|
| 1 | MODULE - CENTER UNDERBODY STRUCTURE (중앙 차체 하부) |
|
| 24 |
카운터싱크 리벳, 4.8mm 짧은 길이
|
|
| 19 |
카운터싱크 리벳, 4.8mm 긴 길이
|
|
| 18 |
고강도 구조용 리벳, 6.5mm
|
|
| 38 |
리벳, 4.8mm
|
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-

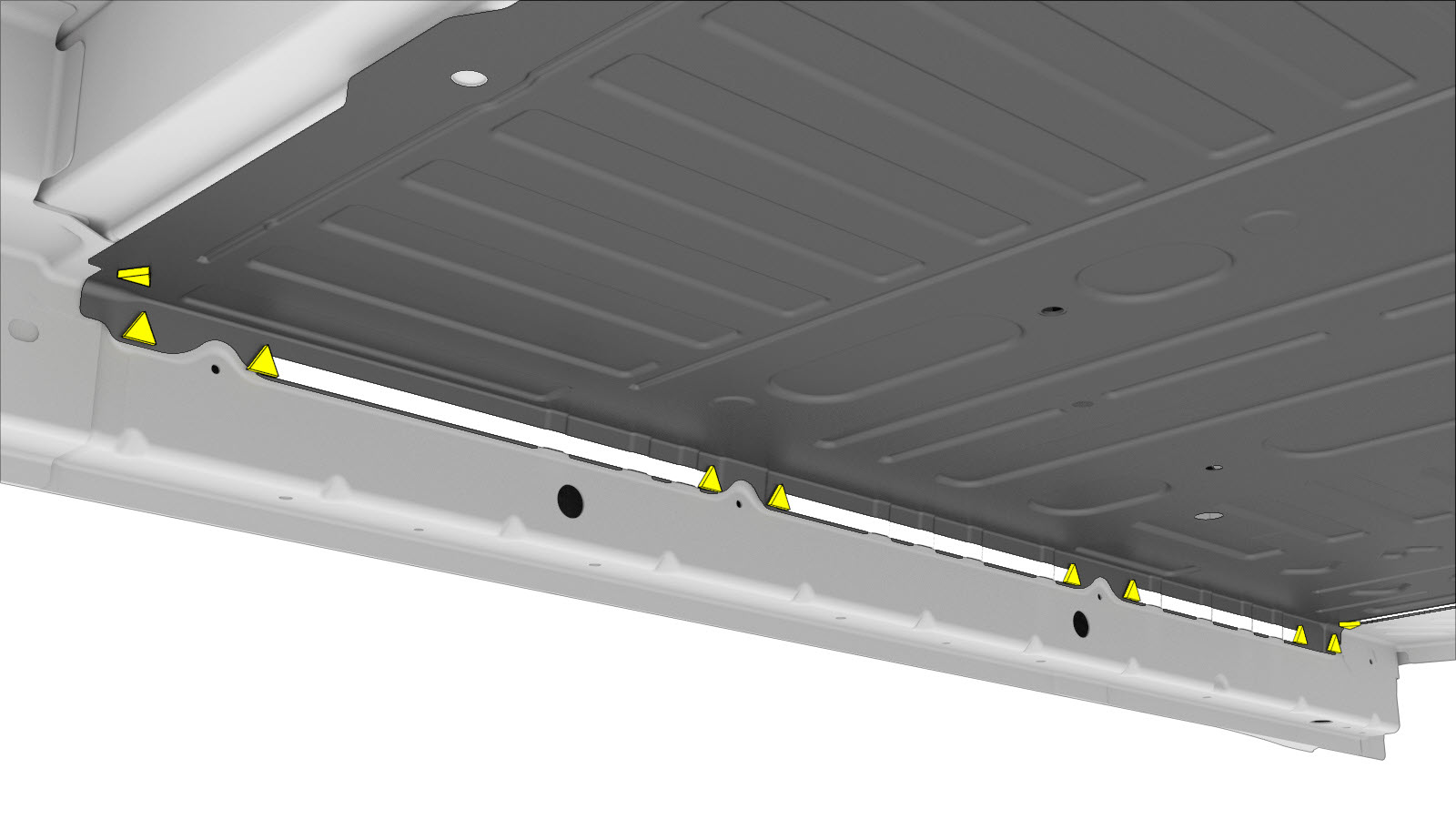

기존 구성품을 탈거합니다.
또는
공장 출고 스폿 용접
-
장착을 준비합니다.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
- 새 구성품을 장착합니다.
-
콘솔 마운트(전면)을(를) 장착합니다.
-
콘솔 마운트(후면)을(를) 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
