후면 스프링 및 서브프레임 마운트

수리 정보

이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.

부품 목록


수량	설명	이미지/비고
1	ASY, RR SPRING & SUBFR MT(후면 스프링 및 서브프레임 마운트)
36	고강도 구조용 리벳, 6.5mm
1	플로우 폼 리벳 S38
3	구조용 카운터싱크 리벳, 6.5mm

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

트렁크 플로어 어셈블리(전체)를 탈거합니다.
보강재가 포함된 후면 댐퍼 마운트 상단 어셈블리을(를) 탈거합니다.

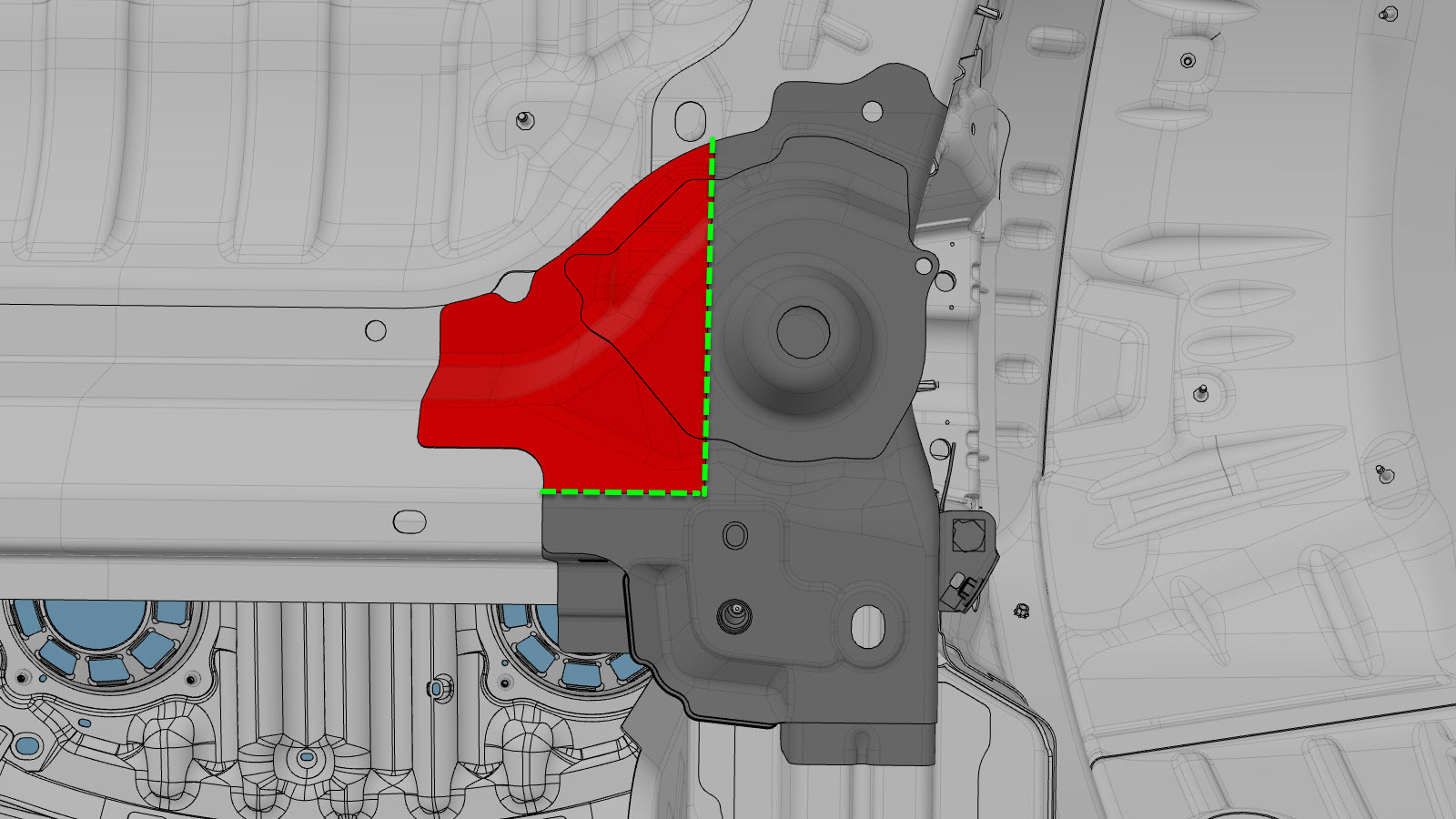

그림과 같이 휠하우스 내측을 절단하고 절단부를 뒤로 구부려 그 아래의 점용접부를 노출시킵니다.
절단선
- L = 92 mm.

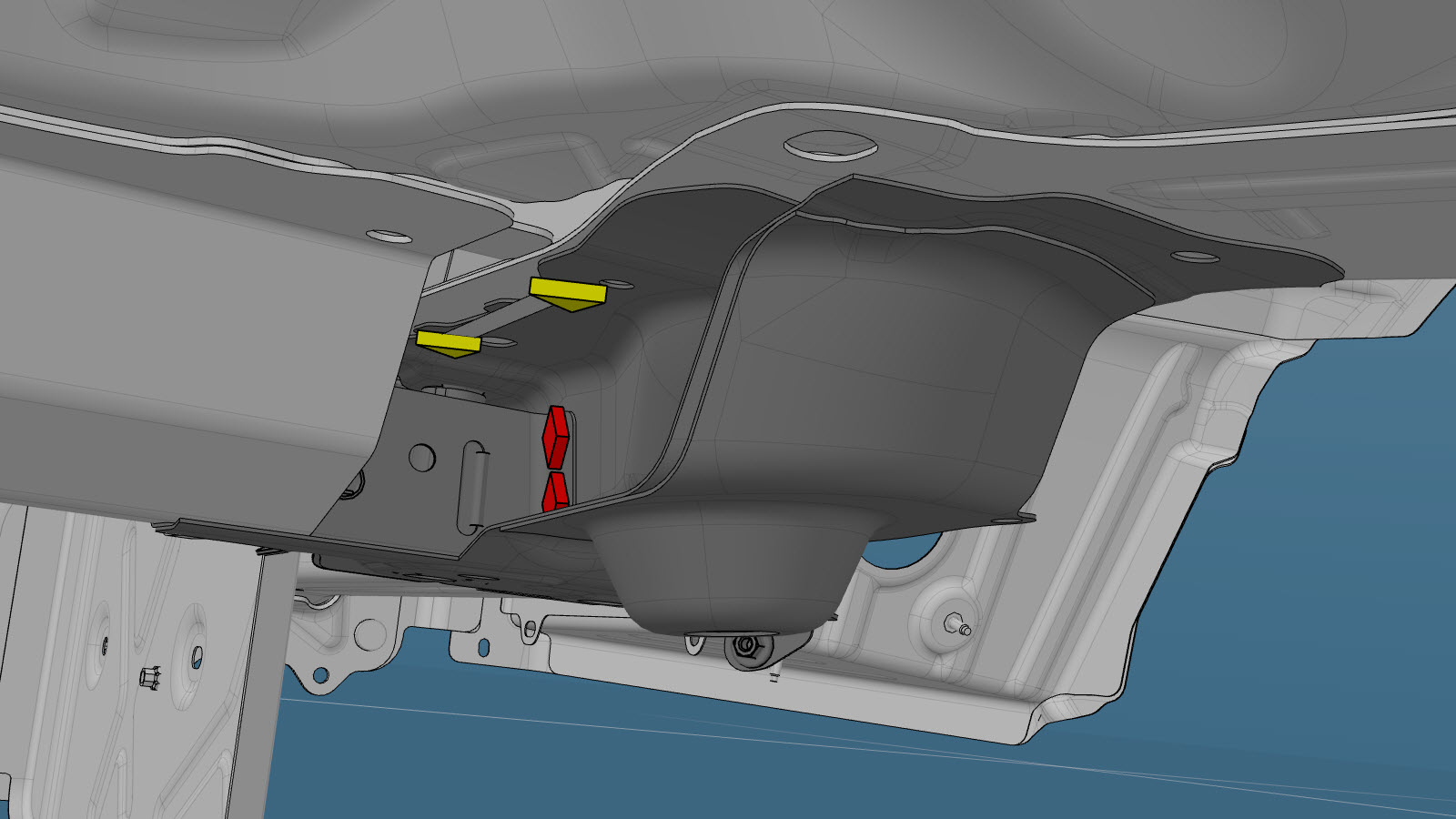

기존 구성품을 탈거합니다.

또는 공장 출고 SPR

또는 공장 출고 스폿 용접

또는 볼트

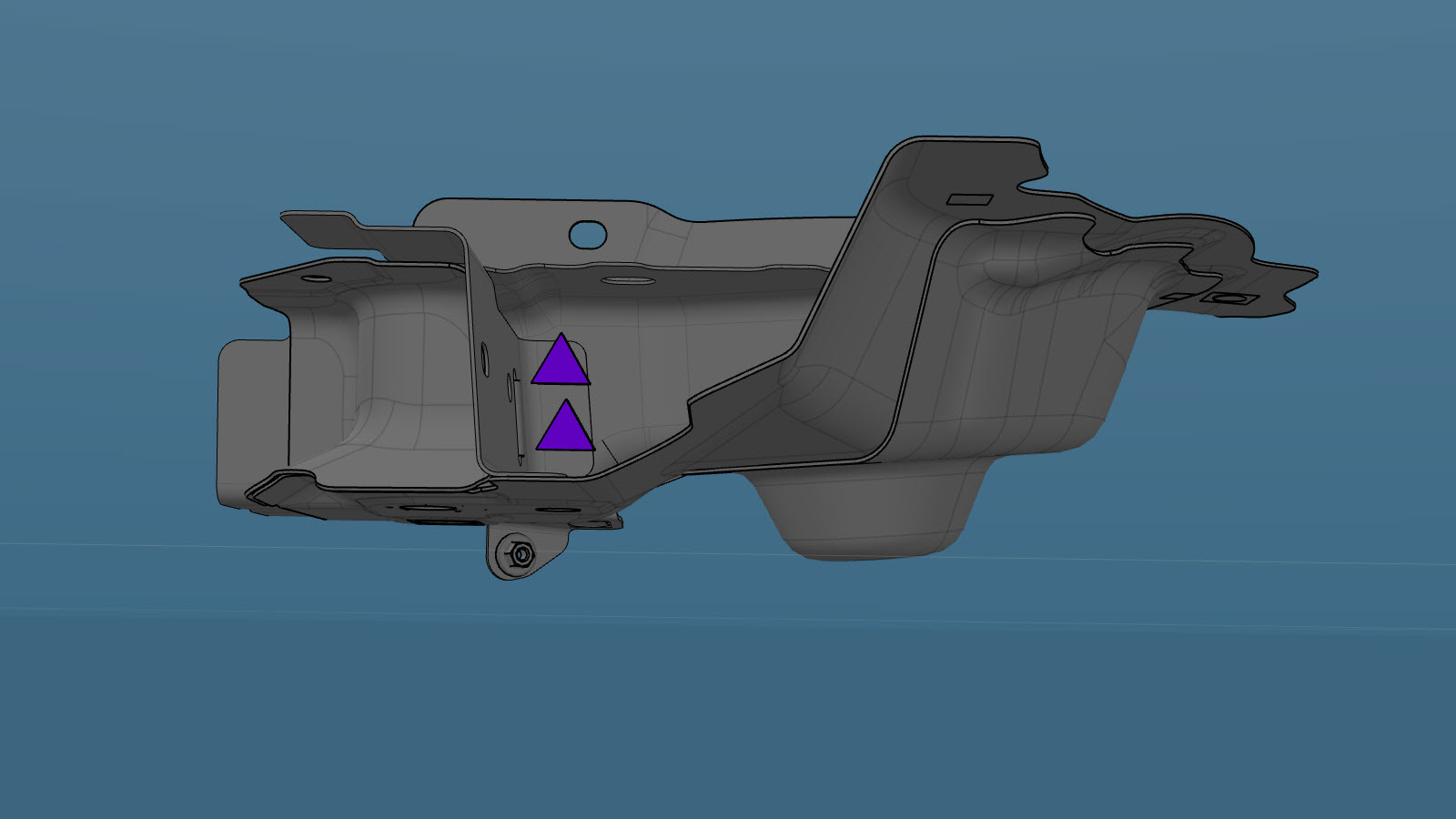

장착을 준비합니다.
참고
빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
또는 고강도 구조용 리벳, 6.5mm
- A = 29 mm.
- B = 31mm.
- C = 10mm.
- D = 32mm.
- E = 11mm.
- F = 49mm.
- G = 15mm.
또는 구조용 카운터싱크 리벳, 6.5mm
- H = 5 mm.
- I = 9mm.
- J = 88mm.
- K = 24mm.
또는 플로우 폼 리벳, S38
차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
새 구성품을 장착합니다.
볼트를 24Nm 규격 토크로 조입니다.
차량과 휠하우스 내측 절단부의 접합면에 구조용 접착제를 도포합니다.
그림과 같이 휠하우스 내측 절단부를 구부려 아래쪽의 패스너를 덮습니다.
보강재가 포함된 후면 댐퍼 마운트 상단 어셈블리을(를) 장착합니다.
트렁크 플로어 어셈블리(전체)를 장착합니다.
필요한 수리 후 작업을 수행합니다.
