힐보드 크로스멤버(후면)

수리 정보

이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.

부품 목록


수량	설명	이미지/비고
1	ASY - CROSSMEMBER HEELBOARD REAR(힐보드 크로스멤버 - 후면)
12	리벳, 4.8mm
2	카운터싱크 리벳, 4.8mm 긴 길이
8	카운터싱크 리벳, 4.8mm 짧은 길이

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

힐보드 크로스멤버(전면)을(를) 탈거합니다.
기존 구성품을 탈거합니다.

또는 공장 출고 스폿 용접
장착을 준비합니다.

참고
빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.

또는 리벳, 4.8mm
차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
새 구성품을 장착합니다.
힐보드 크로스멤버(전면)을(를) 장착합니다.
패스너를 표시된 대로 장착합니다.
또는 카운터싱크 리벳, 4.8mm 짧은 길이
또는 카운터싱크 리벳, 4.8mm 긴 길이

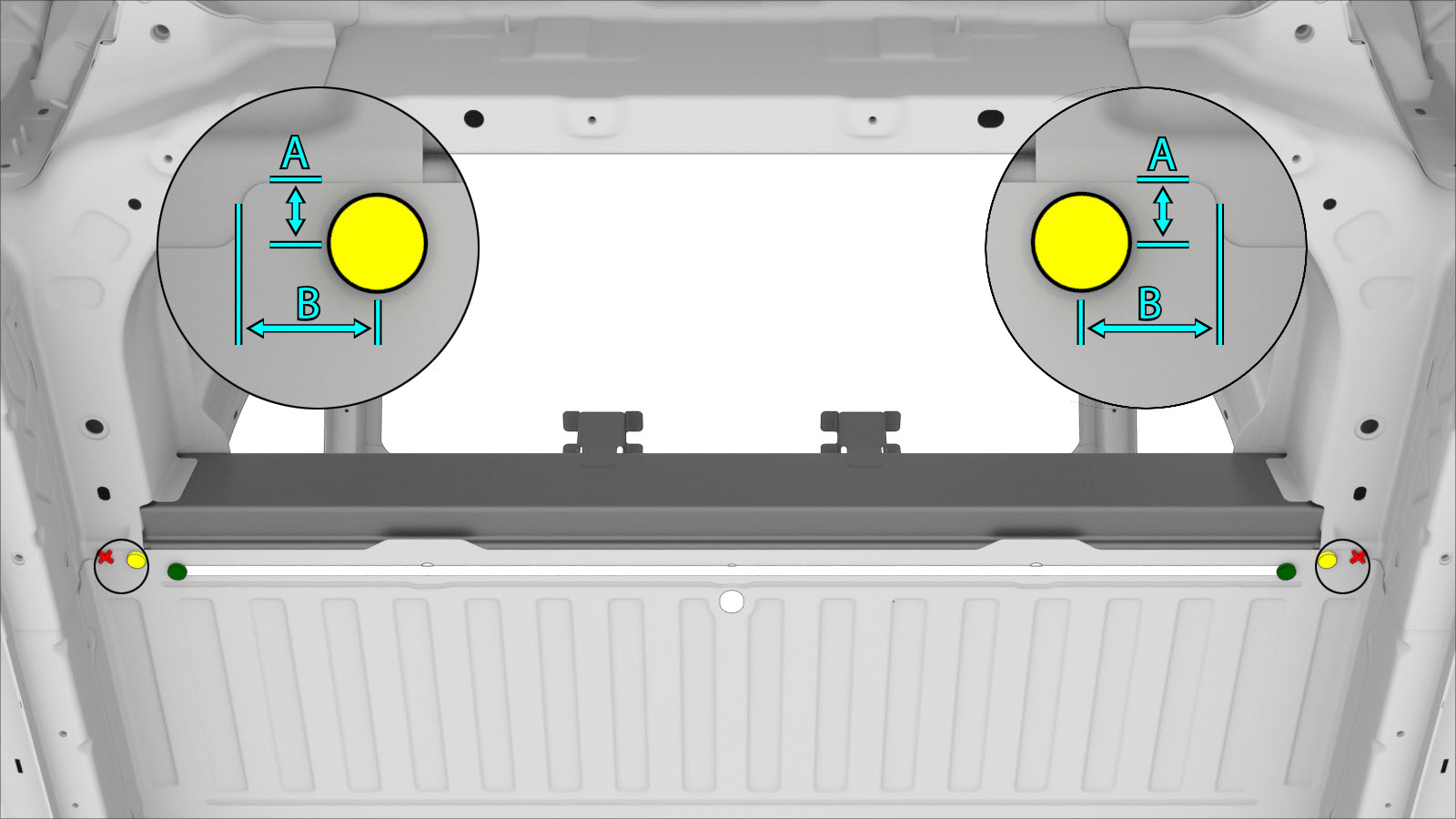

- A = 12mm.
- B = 27mm.
필요한 수리 후 작업을 수행합니다.
