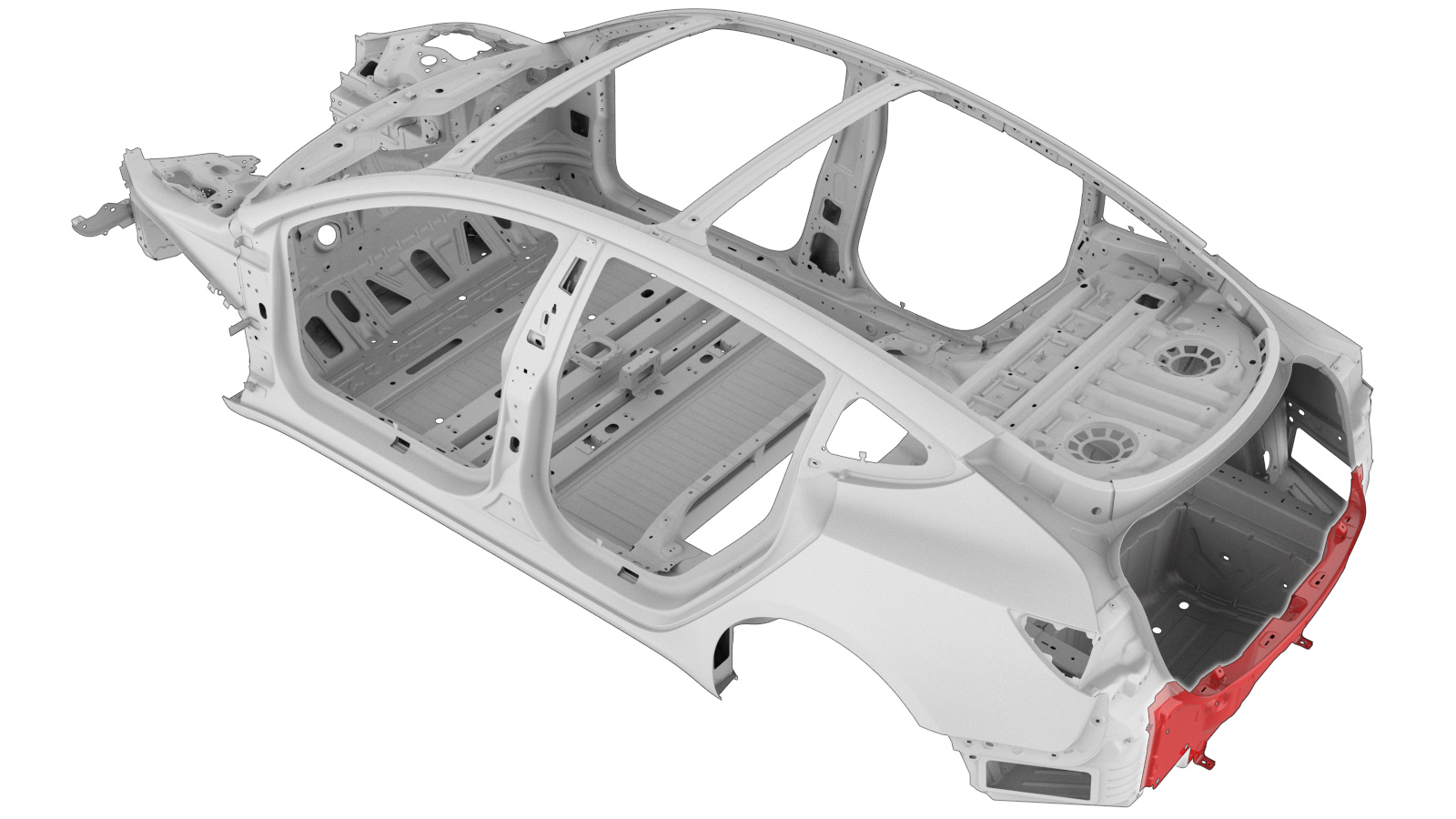

후면 프레임 레일(상단)

부품 목록

수량 설명 이미지/비고
1 어셈블리 레일 후면 상단(후면 프레임 레일 - 상단)
23 고강도 구조용 리벳, 6.5mm
2 볼트 , SEMS,[FL],HX,M8x23.5 Tesla 부품 번호 1063260-00.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 다음을 탈거합니다. 후면 차체 패널.
  2. 후면 프레임 레일 엔드 플레이트을(를) 탈거합니다.
  3. 기존 구성품을 탈거합니다.
    또는 공장 출고 스폿 용접
    또는 공장 출고 SPR
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 동그라미 표시된 공장 출고 SPR은 크로스멤버 뒤에 숨어 있고 프레임 레일 내부에서 연마해야 합니다. SPR을 연마할 때는 부품을 탈거할 수 있을 만큼만 연마하고, 접합부에서 SPR을 완전히 탈거하지 마십시오. 새 후면 레일 상단을 장착할 때 이 리벳은 교체되지 않으며, 이 SPR의 나머지 부분은 내측 벌크헤드와의 기계적 연결을 유지하기 위해 접합부에 남겨 둡니다.

    또는 볼트

  4. 장착을 준비합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
    또는 고강도 구조용 리벳, 6.5mm
    • A = 150mm.
    • B = 36mm.
    • C = 68mm.
    • D = 22mm.
  5. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  6. 새 구성품을 장착합니다.
    볼트를 24Nm 규격 토크로 조입니다.
  7. 후면 프레임 레일 엔드 플레이트을(를) 장착합니다.
  8. 다음을 장착합니다. 후면 차체 패널.
  9. 필요한 수리 후 작업을 수행합니다.
