Vordere Strebe Hinterradkasten

Korrekturcode: 10101910902 10101911002 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.

Teileliste

Menge Beschreibung Abbildung / Hinweise
1 VERSTÄRKUNG RADLAUF HINTEN, VO (Vordere Strebe Hinterradkasten)
7 Hochfester struktureller Niet, 6,5 mm
1 Schraube , M8x23.5 Tesla-Teilenummer 1063260-00-C.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie Wheel Arch Liner - Rear - LH (Remove and Replace).
  2. Entfernen Sie Knuckle - Suspension - Rear - LH (Remove and Replace).
  3. Entfernen Sie Damper - Rear - LH (Remove and Replace).
  4. Entfernen Sie Subwoofer (Remove and Replace).
  5. Entfernen Sie Spring - Rear Suspension - LH (Remove and Replace).
  6. Entfernen Sie Drop Link - Stabilizer Bar - Rear - LH (Remove and Replace).
  7. Entfernen Sie Link - Aft - Upper - Rear - LH (Remove and Replace).
  8. Entfernen Sie Link - Fore - Lower - Rear - LH (Remove and Replace).
  9. Entfernen Sie Link - Fore - Upper - Rear - LH (Remove and Replace).
  10. Entfernen Sie Carpet - Rear Trunk (1-Piece) (Remove and Replace).
  11. Entfernen Sie Sammelschienen – Ladeanschluss zu HV-Batterie (NACS) (Ausbauen und Ersetzen).
  12. Entfernen Sie Trim - Side - Trunk - RH (Remove and Replace).
  13. Entfernen Sie die Dämpferbefestigung hinten oben.

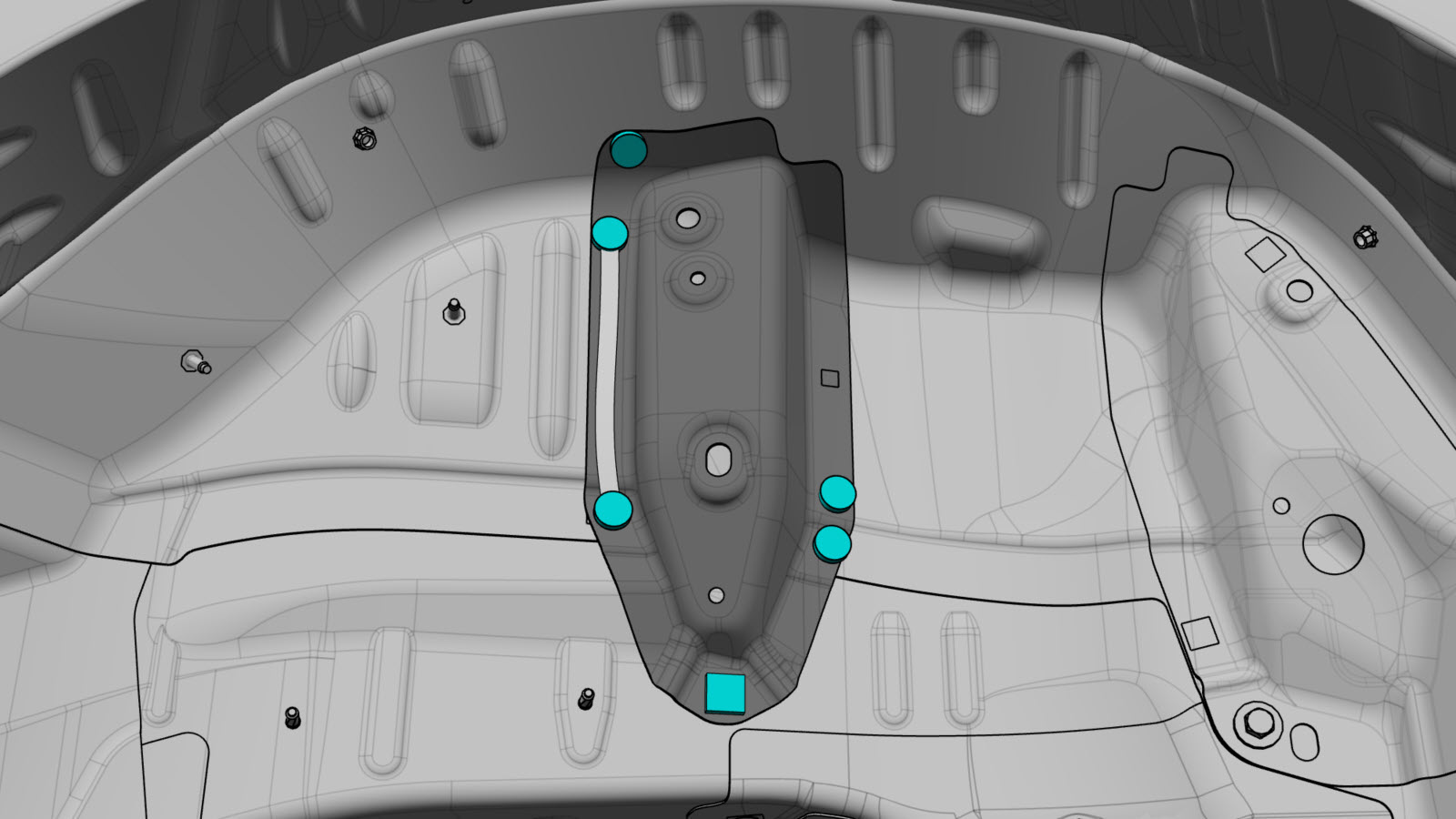

  14. Entfernen Sie das ursprüngliche Bauteil.

    Schraube

    Werkseitige Punktschweißung

    WerkSPR

  15. Bereiten Sie den Einbau vor.

    Schraube

    oder Hochfeste strukturelle Niete, 6,5 mm

  16. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  17. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
    Ziehen Sie die Schraube mit 24 Nm fest.
  18. Montieren Sie die Dämpferbefestigung hinten oben.
  19. Montieren Sie Trim - Side - Trunk - RH (Remove and Replace).
  20. Montieren Sie Sammelschienen – Ladeanschluss zu HV-Batterie (NACS) (Ausbauen und Ersetzen).
  21. Montieren Sie Carpet - Rear Trunk (1-Piece) (Remove and Replace).
  22. Montieren Sie Link - Fore - Upper - Rear - LH (Remove and Replace).
  23. Montieren Sie Link - Fore - Lower - Rear - LH (Remove and Replace).
  24. Montieren Sie Link - Aft - Upper - Rear - LH (Remove and Replace).
  25. Montieren Sie Drop Link - Stabilizer Bar - Rear - LH (Remove and Replace).
  26. Montieren Sie Spring - Rear Suspension - LH (Remove and Replace).
  27. Montieren Sie Subwoofer (Remove and Replace).
  28. Montieren Sie Damper - Rear - LH (Remove and Replace).
  29. Montieren Sie Knuckle - Suspension - Rear - LH (Remove and Replace).
  30. Montieren Sie Wheel Arch Liner - Rear - LH (Remove and Replace).
