Vorderlenker – Unten – Hinten – LH (Ausbauen und Ersetzen)

Korrekturcode 31031412 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See Persönlicher Schutz to make sure wearing proper PPE when performing the below procedure. NOTE: See for safe and healthy working practices.

Ausrüstung:
  • 1135103-00-A Werkzeug, Federspanner, Haken, Model 3
  • 1137855-00-A WERKZEUG, DREHMOMENTANZEIGE FAHRZEUGHÖHE HINTEN, MODEL 3
  • 1081765-00-A 3/4-TONNEN-STÜTZE
  • 1459409-00-A ADAPTER, NABENHEBER, MODEL 3

    Ausbauen

    1. Heben Sie das Fahrzeug an, und stützen Sie es ab. Siehe Fahrzeug heben – Zweisäulenhebebühne.
    2. Inspect the vehicle for abnormal tire wear that might indicate the need for a wheel alignment. Note any findings.
    3. Entfernen Sie das linke Hinterrad. Siehe Radbaugruppe (Aus- und Einbauen).
    4. Entfernen Sie die Aufhängungsabdeckung hinten links.
    5. Bauen Sie das mittlere Windabweiserblech aus. Siehe Verkleidung – Windabweiser – Hinten (Ausbauen und Ersetzen).
    6. Stellen Sie eine Stütze unter die Mitte des hinteren Hilfsrahmens.
    7. Entfernen Sie die Clips, mit denen der Kühlmittelschlauch an der LH Scherplatte befestigt ist.

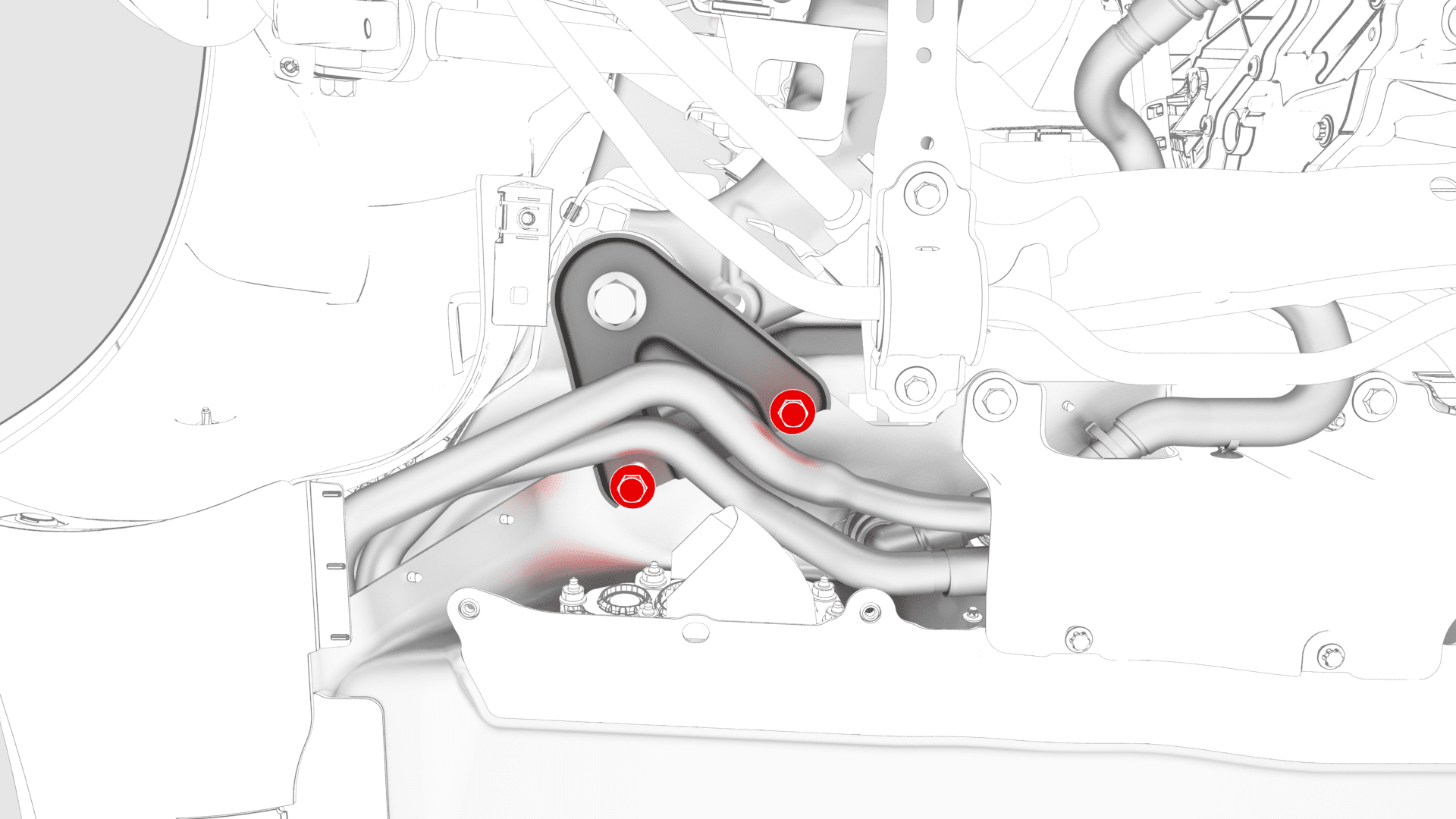

    8. Entfernen Sie die kleineren Schrauben, mit denen die linke Scherplatte an der HV-Batterie befestigt ist.
    9. Lösen Sie die größere Schraube, mit der die LH Scherplatte am Hilfsrahmen befestigt ist, bewegen Sie die Scherplatte zur Seite, und ziehen Sie die Schraube wieder fest.
      Anmerkung
      Das Bewegen der Scherplatte zur Seite schafft den notwendigen Platz, um die Hilfsrahmenschraube des hinteren unteren Vorderlenkers zu entfernen.
    10. Entfernen Sie die Schraube und die Mutter, mit denen der untere Vorderlenker hinten LH am Achsschenkel befestigt ist.
    11. Entfernen Sie die Schraube, mit der der untere Vorderlenker hinten LH am Hilfsrahmen befestigt ist.
    12. Entfernen Sie den unteren Vorderlenker hinten LH aus dem Fahrzeug.

    Montieren

    1. Montieren Sie den unteren Vorderlenker hinten LH am Hilfsrahmen, und ziehen Sie dann die Schraube, mit der der untere Vorderlenker hinten LH am Hilfsrahmen befestigt wird, handfest an.
    2. Ziehen Sie die Schraube und die Mutter, mit denen der untere Vorderlenker hinten LH am Achsschenkel befestigt wird, handfest an.
    3. Lösen Sie die größere Schraube, mit der die LH Scherplatte am Hilfsrahmen befestigt ist, bewegen Sie die Scherplatte an ihre ursprüngliche Position, und ziehen Sie die Schraube handfest an.
    4. Montieren Sie die kleineren Schrauben, mit denen die LH Scherplatte an der HV-Batterie befestigt ist. Ziehen Sie die Schrauben handfest an.
    5. Ziehen Sie die größere Schraube, mit der die LH Scherplatte und der Hilfsrahmen an der Karosserie befestigt werden, mit dem richtigen Drehmoment fest.
      130 Nm (95.9 lbs-ft)
    6. Ziehen Sie die 2 kleineren Schrauben, mit denen die LH Scherplatte an der Hochspannungsbatterie befestigt wird, mit dem richtigen Drehmoment fest.
      35 Nm (25.8 lbs-ft)
    7. Montieren Sie die Clips, mit denen die Kühlmittelschläuche an der LH Scherplatte befestigt werden.
    8. Entfernen Sie die Stütze unter dem Fahrzeug.
    9. Bringen Sie an der Schraubenfeder hinten links einen Federspanner an. Ordnen Sie die Haken wie in der Abbildung an, und vergewissern Sie sich, dass die Spindel bei zusammengedrückter Aufhängung durch die Karosserieöffnung verläuft.
    10. Entfernen Sie die Schraube, mit der die Bremsscheibe an der Nabe befestigt ist.
      Anmerkung
      Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
      • Steckschlüssel, 10 mm
      • 2-Zoll-Verlängerung
    11. Montieren Sie den Hubadapter an der LH hinteren Nabe, und ziehen Sie die Radmuttern handfest an.
    12. Verwenden Sie eine Teleskop-Unterstellstütze, um den Nabenhubadapter abzustützen.
      Anmerkung
      Prüfen Sie mithilfe der Drehmomentanzeige für die Fahrzeughöhe hinten, ob die Hinterachsaufhängung den Niveauvorgaben entspricht. Stellen Sie ggf. die Stütze oder den Federspanner ein.
    13. Messen Sie den Abstand von der Unterseite des Seitenblechs zur Mitte der Hinterachse. Achten Sie darauf, dass die Hinterachsaufhängung den Höhenvorgaben entspricht: Der Abstand muss 378 mm betragen.
    14. Ziehen Sie die Schrauben fest, mit denen der untere Vorderlenker hinten LH am Achsschenkel und am Hilfsrahmen befestigt wird. Markieren Sie die Schraube mit einem Lackstift.
      76 Nm (56.0 lbs-ft)
    15. Entfernen Sie den Stützbock unter der Aufhängung hinten LH.
    16. Entfernen Sie die Radmuttern, mit denen der Nabenhubadapter befestigt ist, und entfernen Sie dann den Nabenhubadapter aus dem Fahrzeug.
    17. Montieren Sie die Schraube, mit der die LH hintere Bremsscheibe an der Nabe befestigt wird.
      5 Nm (3.7 lbs-ft)
      Anmerkung
      Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
      • Steckschlüssel, 10 mm
      • 2-Zoll-Verlängerung
    18. Entfernen Sie den Federspanner von der Schraubenfeder der LH Hinterachsaufhängung.
    19. Bauen Sie das mittlere Windabweiserblech ein. Siehe Verkleidung – Windabweiser – Hinten (Ausbauen und Ersetzen).
    20. Montieren Sie das linke Hinterrad. Siehe Radbaugruppe (Aus- und Einbauen).
    21. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See .
