Baugruppe Armaturenbrettverstärkung (mit Windlauf)

Korrekturcode: 10101014902 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.

Teileliste

Menge Beschreibung Abbildung / Hinweise
1 BAUGRUPPE – ARMATURENBRETT (Baugruppe Armaturenbrettverstärkung)
79 Hochfester struktureller Niet, 6,5 mm
8 Struktureller Bolzenniet 6,5 mm
12 Senkniet, 4,8 mm, kurz
4 Struktureller Senkniet, 6,5 mm
11 Senkniet, 4,8 mm. lang
26 Niet, 4,8 mm
2 Flow-Form-Niet S18

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie Schallabsorber – Motorraum – Vorne (Ausbauen und Ersetzen).
  2. Entfernen Sie Scharnier – Haube – LH (Ausbauen und Ersetzen).
  3. Entfernen Sie Lenksäule (LHD) (Ausbauen und Ersetzen).
  4. Entfernen Sie Scharnier – Haube – LH (Ausbauen und Ersetzen).
  5. Entfernen Sie Fahrpedal (Ausbauen und Ersetzen).
  6. Entfernen Sie Teppich – Vorn – LH (Ausbauen und Ersetzen).
  7. Entfernen Sie Teppich – Vorn – RH (Ausbauen und Ersetzen).
  8. Entfernen Sie Hilfsrahmenbaugruppe – Vorn (Dual Motor) (Ausbauen und Ersetzen).
  9. Entfernen Sie Kotflügelbaugruppe – Vorne – LH (Aus- und Einbauen).
  10. Entfernen Sie Haube (Ausbauen und Einbauen).
  11. Entfernen Sie Windschutzscheibe (Feuchtigkeits- und Temperatursensor wiederverwenden) (Ausbauen und Ersetzen).
  12. Entfernen Sie Klimakompressor und Supermanifold (Ausbauen und Ersetzen).
  13. Entfernen Sie HVAC-Baugruppe (Wärmepumpe) (Ausbauen und Ersetzen).
  14. Entfernen Sie Booster - Brake - Electromechanical (Heat Pump) (LHD) (Remove and Replace).
  15. Entfernen Sie Bremspedal (Ausbauen und Ersetzen).
  16. Entfernen Sie Steuergerät – Karosseriesteuergerät – Vorne (Dual Motor) (ohne Wärmepumpe) (Ausbauen und Ersetzen).
  17. Entfernen Sie Steuergerät – Karosseriesteuergerät – LH (LHD) (Wärmepumpe) (Ausbauen und Ersetzen).
  18. Entfernen Sie Platte – Unten hinten – Mittelkonsole (Ausbauen und Ersetzen).
  19. Entfernen Sie HV-Batterie (Allradantrieb) (Ausbauen und Einbauen).
  20. Entfernen Sie das ursprüngliche Bauteil.
    oder Durch werkseitige Punktschweißungen bohren
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

    oder Werkseitige Punktschweißungen

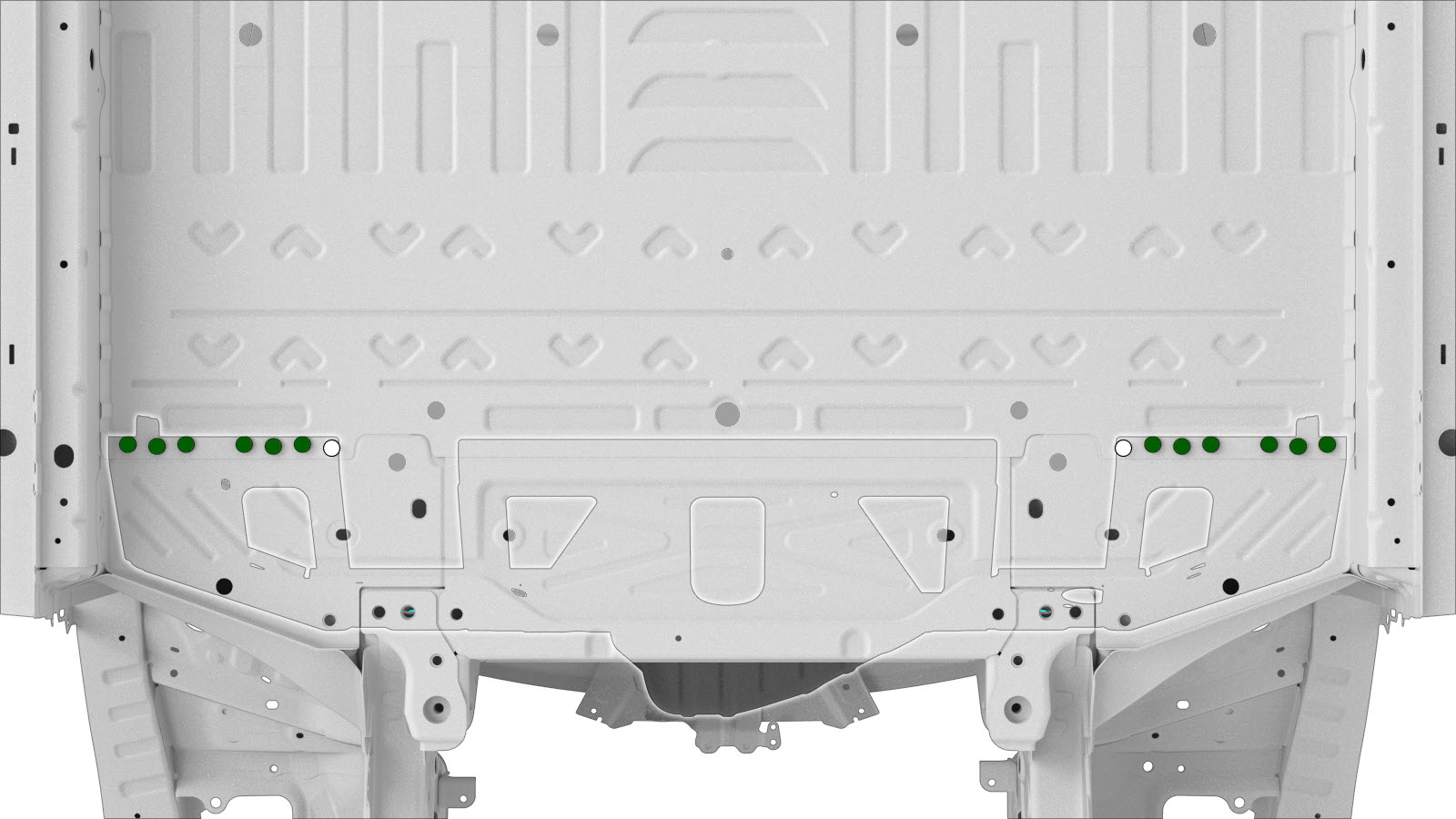

  21. Bereiten Sie den Einbau vor.
    oder Senkniete, 4,8 mm lang
    • A = 263 mm
    • B = 210 mm
    • C = 158 mm
    • D = 105 mm
    • E = 11 mm
    oder Hochfeste strukturelle Niete, 6,5 mm
    • F = 48 mm
    • G = 7 mm
    • H = 79 mm
    • I = 12 mm
    • J = 24 mm
    • K = 7 mm
    • L = 27 mm
    • M = 11 mm
    • N = 27 mm
    • O = 75 mm
    • P = 8 mm

    oder Strukturelle Bolzenniete, 6,5 mm

    oder Senkniete, 4,8 mm kurz

    oder Strukturelle Senkniete, 6,5 mm

    oder Niete, 4,8 mm

    oder Flow-Form-Niete, S18

  22. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  23. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
  24. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
  25. Montieren Sie HV-Batterie (Allradantrieb) (Ausbauen und Einbauen).
  26. Montieren Sie Platte – Unten hinten – Mittelkonsole (Ausbauen und Ersetzen).
  27. Montieren Sie Steuergerät – Karosseriesteuergerät – LH (LHD) (Wärmepumpe) (Ausbauen und Ersetzen).
  28. Montieren Sie Steuergerät – Karosseriesteuergerät – Vorne (Dual Motor) (ohne Wärmepumpe) (Ausbauen und Ersetzen).
  29. Montieren Sie Bremspedal (Ausbauen und Ersetzen).
  30. Montieren Sie Booster - Brake - Electromechanical (Heat Pump) (LHD) (Remove and Replace).
  31. Montieren Sie HVAC-Baugruppe (Wärmepumpe) (Ausbauen und Ersetzen).
  32. Montieren Sie Klimakompressor und Supermanifold (Ausbauen und Ersetzen).
  33. Montieren Sie Windschutzscheibe (Feuchtigkeits- und Temperatursensor wiederverwenden) (Ausbauen und Ersetzen).
  34. Montieren Sie Haube (Ausbauen und Einbauen).
  35. Montieren Sie Kotflügelbaugruppe – Vorne – LH (Aus- und Einbauen).
  36. Montieren Sie Hilfsrahmenbaugruppe – Vorn (Dual Motor) (Ausbauen und Ersetzen).
  37. Montieren Sie Teppich – Vorn – RH (Ausbauen und Ersetzen).
  38. Montieren Sie Teppich – Vorn – LH (Ausbauen und Ersetzen).
  39. Montieren Sie Fahrpedal (Ausbauen und Ersetzen).
  40. Montieren Sie Scharnier – Haube – LH (Ausbauen und Ersetzen).
  41. Montieren Sie Lenksäule (LHD) (Ausbauen und Ersetzen).
  42. Montieren Sie Scharnier – Haube – LH (Ausbauen und Ersetzen).
  43. Montieren Sie Schallabsorber – Motorraum – Vorne (Ausbauen und Ersetzen).
