Hinterer Knoten (komplett)

Korrekturcode: 10101813302 10101813402 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparatur- und Servicearbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren und Serviceverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Je nach Beschädigung des Fahrzeugs sind möglicherweise weitere Reparaturen erforderlich.

Teileliste

Menge Beschreibung Abbildung / Hinweise
1 BAUGRUPPE – HINTERER RAHMENTRÄGER KOMPLETT (Hinterer Knoten – komplett)
12 Hochfester struktureller Niet, 6,5 mm
17 Struktureller Bolzenniet 6,5 mm
4 Senkniet, 4,8 mm. lang
2 Struktureller Senkniet, 6,5 mm
1 Struktureller Niet, 6,5 mm, mittel
2 Niet, 4,8 mm
4 Senkniet, 4,8 mm, kurz
13 Flow-Form-Niet S18
1 Flow-Form-Niet S08
2 Flow-Form-Niet S28
10 Flow-Form-Niet S38
2 Schraube, Sechskantkopf, SCHRAUBE & SCHEIBE, HX, M8x23,5,STL[109],PTC,ZNNI Tesla-Teilenummer 1063260-00-C.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie Glass - Body - Rear Quarter - LH (Remove and Install).
  2. Entfernen Sie Trim - Side - Trunk - RH (Remove and Replace).
  3. Entfernen Sie Trim - Side - Trunk - LH (Remove and Replace).
  4. Entfernen Sie Bracket - Taillight - LH (Remove and Replace).
  5. Entfernen Sie Bumper Beam - Rear (Remove and Replace).
  6. Entfernen Sie ECU - Charge Port (Remove and Replace).
  7. Entfernen Sie Sammelschienen – Ladeanschluss zu HV-Batterie (NACS) (Ausbauen und Ersetzen).
  8. Entfernen Sie Subwoofer (Remove and Replace).
  9. Entfernen Sie HV Battery (RWD) (Remove and Install).
  10. Entfernen Sie Subframe Assembly - Rear (Remove and Install).
  11. Entfernen Sie Brake Lines - Rear - RH to Sill (Remove and Replace).
  12. Entfernen Sie Brake Lines - LH Sill (Remove and Replace).
  13. Entfernen Sie Endplatte Rahmenträger hinten.
  14. Entfernen Sie Baugruppe Kofferraumboden (komplett).
  15. Entfernen Sie Motorabdeckungsboden hinten.
  16. Entfernen Sie Unterer Querträger Hilfsrahmen hinten.
  17. Entfernen Sie Sitzquerträger 3. Reihe (unten).
  18. Entfernen Sie Fersenbrett-Querträger.
  19. Entfernen Sie den erforderlichen Teil der Karosserieseite außen, um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.
  20. Entfernen Sie das ursprüngliche Bauteil.

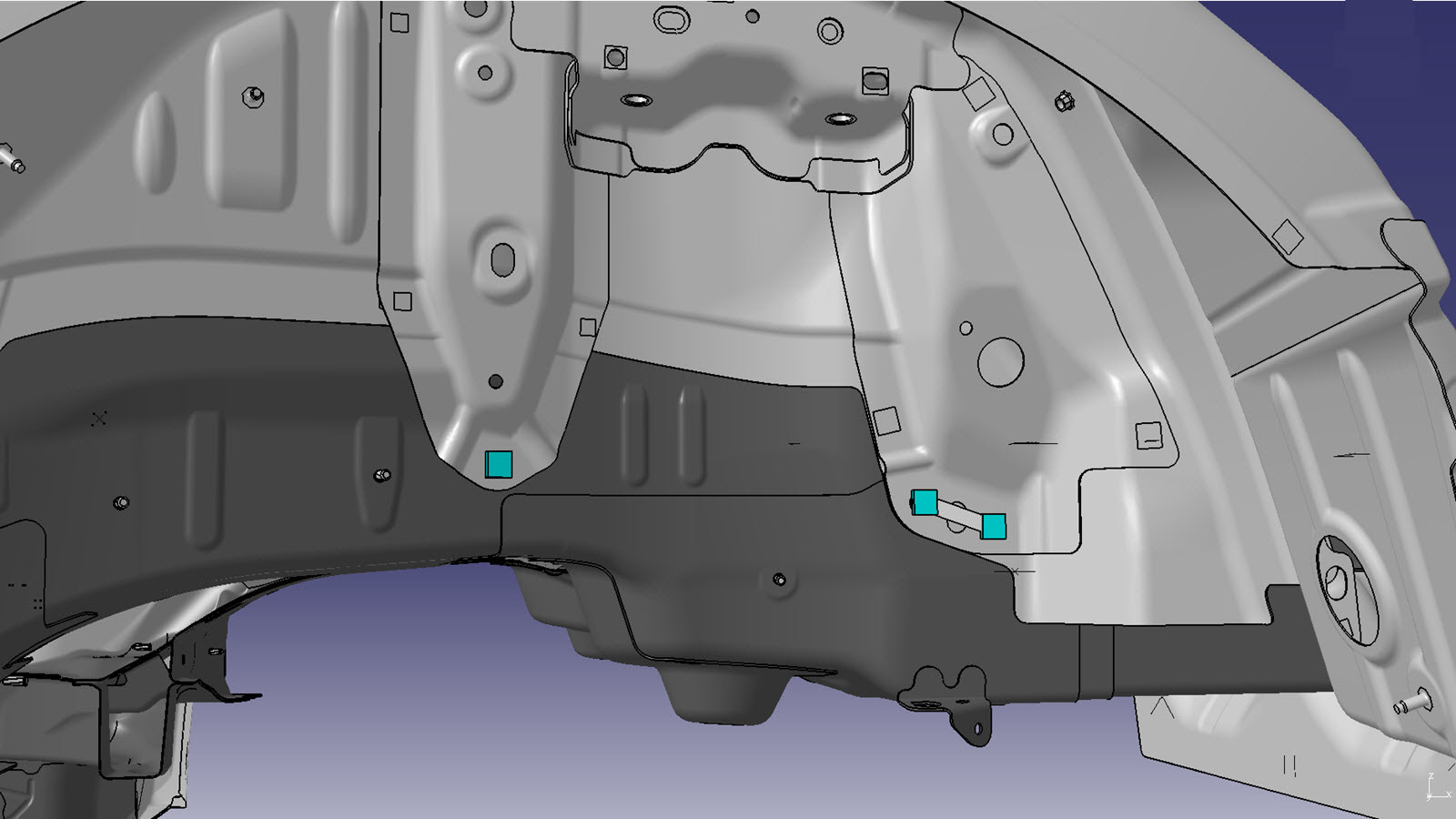

    oder Werkseitige Punktschweißungen

    oder Durch werkseitige Punktschweißungen bohren
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

    oder Werkseitige SPRs

    oder Schrauben

  21. Bereiten Sie den Einbau vor.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das rote X weist auf eine Stelle hin, an der ein werkseitig installiertes Befestigungselement nicht ersetzt wird.

    oder Hochfeste strukturelle Niete, 6,5 mm

    oder Strukturelle Bolzenniete, 6,5 mm
    • A = 12 mm.
    • B = 10 mm.

    oder Strukturelle Senkniete, 6,5 mm

    oder Senkniete, 4,8 mm kurz

    oder Senkniete, 4,8 mm lang

    oder Niete, 4,8 mm

    oder Strukturelle Niete, 6,5 mm mittel

    oder Schrauben

    MSG-Schweißen
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Jede MSG-Schweißnaht hat eine Länge von 20 mm.
  22. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  23. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.

    Ziehen Sie die Sechskantkopfschrauben mit 24 Nm fest.

  24. Führen Sie eine MSG-Schweißung durch.
    MSG-Schweißen
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Jede MSG-Schweißnaht hat eine Länge von 20 mm.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Um die Integrität des Fahrzeugs bei einem Unfall aufrechtzuerhalten, dürfen beim MSG-Schweißen von Aluminium an Tesla-Fahrzeugen nur ein zugelassener Schweißdraht und ein zugelassenes MSG-Schweißgerät verwendet werden. Informationen über zugelassene MSG-Schweißgeräte und Schweißdraht erhalten Sie unter Zugelassene MSG-Schweißgeräte und Schweißdrähte.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Vor dem MSG-Schweißen sollte eine Testschweißung an Material derselben Dicke und Art durchgeführt werden, um zu gewährleisten, dass mit den Einstellungen des Schweißgeräts eine den Anforderungen entsprechende Schweißverbindung hergestellt wird.
  25. Montieren Sie Fersenbrett-Querträger.
  26. Montieren Sie die Befestigungsmittel wie angegeben.

    oder Senkniete, 4,8 mm lang

  27. Montieren Sie den Teil von Karosserieseite außen, der entfernt wurde, um das zu reparierende Bauteil freizulegen. .
  28. Montieren Sie die Befestigungsmittel wie angegeben.

    oder Flow-Form-Niete, S08

    oder Flow-Form-Niete, S18

    oder Flow-Form-Niete, S28

    oder Flow-Form-Niete, S38

    • C = 93mm.
    • D = 8 mm.
  29. Montieren Sie Sitzquerträger 3. Reihe (unten).
  30. Montieren Sie Unterer Querträger Hilfsrahmen hinten.
  31. Montieren Sie Endplatte Rahmenträger hinten.
  32. Montieren Sie das neue Karosserieblech hinten.
  33. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
  34. Montieren Sie Brake Lines - LH Sill (Remove and Replace).
  35. Montieren Sie Brake Lines - Rear - RH to Sill (Remove and Replace).
  36. Montieren Sie Subframe Assembly - Rear (Remove and Install).
  37. Montieren Sie HV Battery (RWD) (Remove and Install).
  38. Montieren Sie Subwoofer (Remove and Replace).
  39. Montieren Sie Sammelschienen – Ladeanschluss zu HV-Batterie (NACS) (Ausbauen und Ersetzen).
  40. Montieren Sie ECU - Charge Port (Remove and Replace).
  41. Montieren Sie Bumper Beam - Rear (Remove and Replace).
  42. Montieren Sie Bracket - Taillight - LH (Remove and Replace).
  43. Montieren Sie Trim - Side - Trunk - LH (Remove and Replace).
  44. Montieren Sie Trim - Side - Trunk - RH (Remove and Replace).
  45. Montieren Sie Glass - Body - Rear Quarter - LH (Remove and Install).
