Abschlussblech Stoßdämpferbrücke vorne

Korrekturcode: 10101004302 10101010102 HINWEIS: Sofern im Verfahren nicht ausdrücklich angegeben, spiegelt der obige Korrekturcode die gesamte für die Durchführung dieses Verfahrens erforderliche Reparaturarbeit wider, einschließlich der damit verbundenen Unfall-Reparaturverfahren. Schichten Sie keine Korrekturcodes für Unfallreparaturen, wenn Sie nicht ausdrücklich dazu aufgefordert werden. Fügen Sie alle zugehörigen mechanischen Verfahren hinzu, die zur Durchführung dieses Verfahrens erforderlich sind.

Teileliste

Menge Beschreibung Abbildung / Hinweise

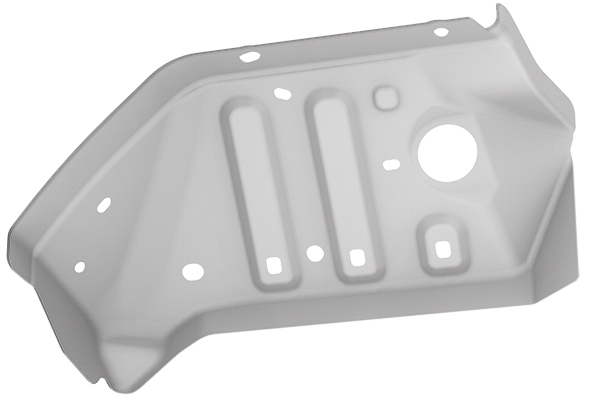

1 Abschlussblech Stoßdämpferbrücke vorne
12 Struktureller Bolzenniet 6,5 mm
1 Struktureller Niet, 6,5 mm, mittel
Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Behälter – Frontscheibenwaschanlage (Ausbauen und Ersetzen).
  2. Scharnier – Haube – LH (Ausbauen und Ersetzen).
  3. Kotflügelbaugruppe – Vorne – LH (Aus- und Einbauen).
  4. Abdeckung – Trittbrettformteil – Unten – LH (Ausbauen und Ersetzen).
  5. Klimakompressor und Supermanifold (Ausbauen und Ersetzen).
  6. Schallabsorber – Motorraum – Vorne (Ausbauen und Ersetzen).
  7. Radhausverkleidung – Vorne – LH (Ausbauen und Ersetzen).
  8. Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  9. Entfernen Sie die Baugruppe Torque-Box-Abdeckung.
  10. Entfernen Sie das ursprüngliche Bauteil.

    Werkseitige Punktschweißung

    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die erste Abbildung zeigt das Abschlussblech Stoßdämpferbrücke von unten, die zweite Abbildung von oben.
  11. Bereiten Sie den Einbau vor.

    Struktureller Bolzenniet 6,5 mm

    Struktureller Niet, 6,5 mm, mittel

  12. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  13. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
  14. Montieren Sie die Baugruppe Torque-Box-Abdeckung.
  15. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
  16. Verkleidung – Windabweiser – Vorne (Ausbauen und Ersetzen).
  17. Radhausverkleidung – Vorne – LH (Ausbauen und Ersetzen).
  18. Schallabsorber – Motorraum – Vorne (Ausbauen und Ersetzen).
  19. Klimakompressor und Supermanifold (Ausbauen und Ersetzen).
  20. Abdeckung – Trittbrettformteil – Unten – LH (Ausbauen und Ersetzen).
  21. Kotflügelbaugruppe – Vorne – LH (Aus- und Einbauen).
  22. Scharnier – Haube – LH (Ausbauen und Ersetzen).
  23. Behälter – Frontscheibenwaschanlage (Ausbauen und Ersetzen).
