Verstärkungen Vordersitzaufnahme (vorne innen und alle hinten) – (Fahrzeuge, die nach dem 4. Januar 2023 hergestellt wurden)

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.
Dieses Verfahren ist für die Verstärkungen der Vordersitzaufnahme (vorne innen) und für alle Verstärkungen der Vordersitzaufnahmen (hinten außen und hinten innen) konzipiert. Zur Reparatur von Verstärkungen der Vordersitzaufnahme (vorne außen) siehe Verstärkungen Vordersitzaufnahme (vorne außen) – (Fahrzeuge, die nach dem 4. Januar 2023 hergestellt wurden).

Teileliste


Menge	Beschreibung	Abbildung / Hinweise

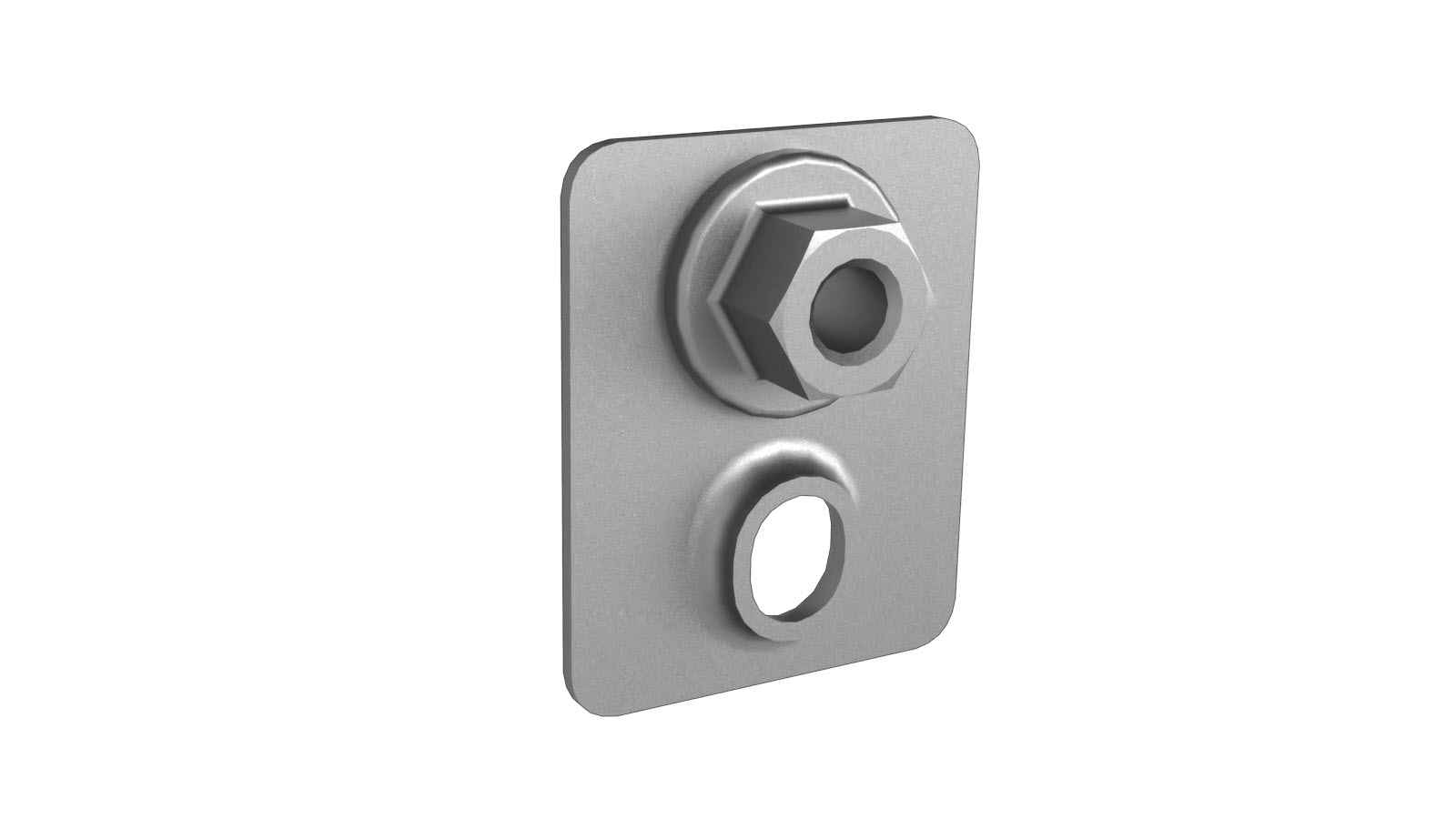

1	BAUGRUPPE – FSF VERSTÄRKUNG SITZAUFNAHME (Verstärkung Vordersitzaufnahme – vorne und hinten außen)	Anmerkung Dieses Teil ersetzt alle Verstärkungen für die Vordersitzaufnahme vorne und die Verstärkungen für die Vordersitzaufnahme hinten außen. Es ersetzt nicht die Verstärkungen für die Vordersitzaufnahme hinten innen.

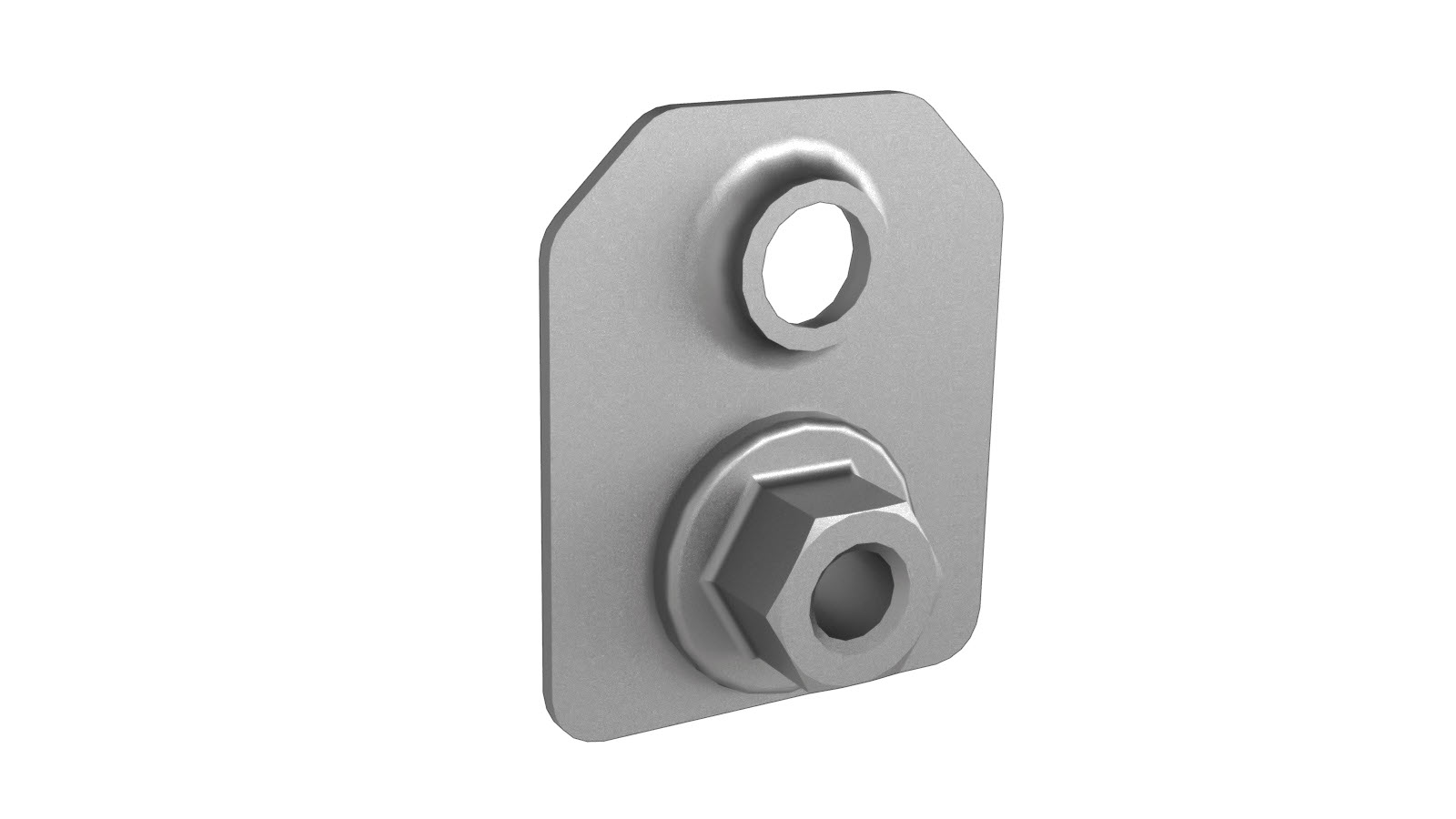

1	MY BAUGRUPPE – VERSTÄRKUNG FSR QUERTRÄGER INNEN REP. E-COAT (Verstärkung Vordersitzaufnahme – hinten innen)	Anmerkung Dieses Teil ersetzt nur die Verstärkungen der Vordersitzaufnahme innen: Es ersetzt nicht die Verstärkungen der Vordersitzaufnahme vorne oder die Verstärkungen der Vordersitzaufnahme außen.

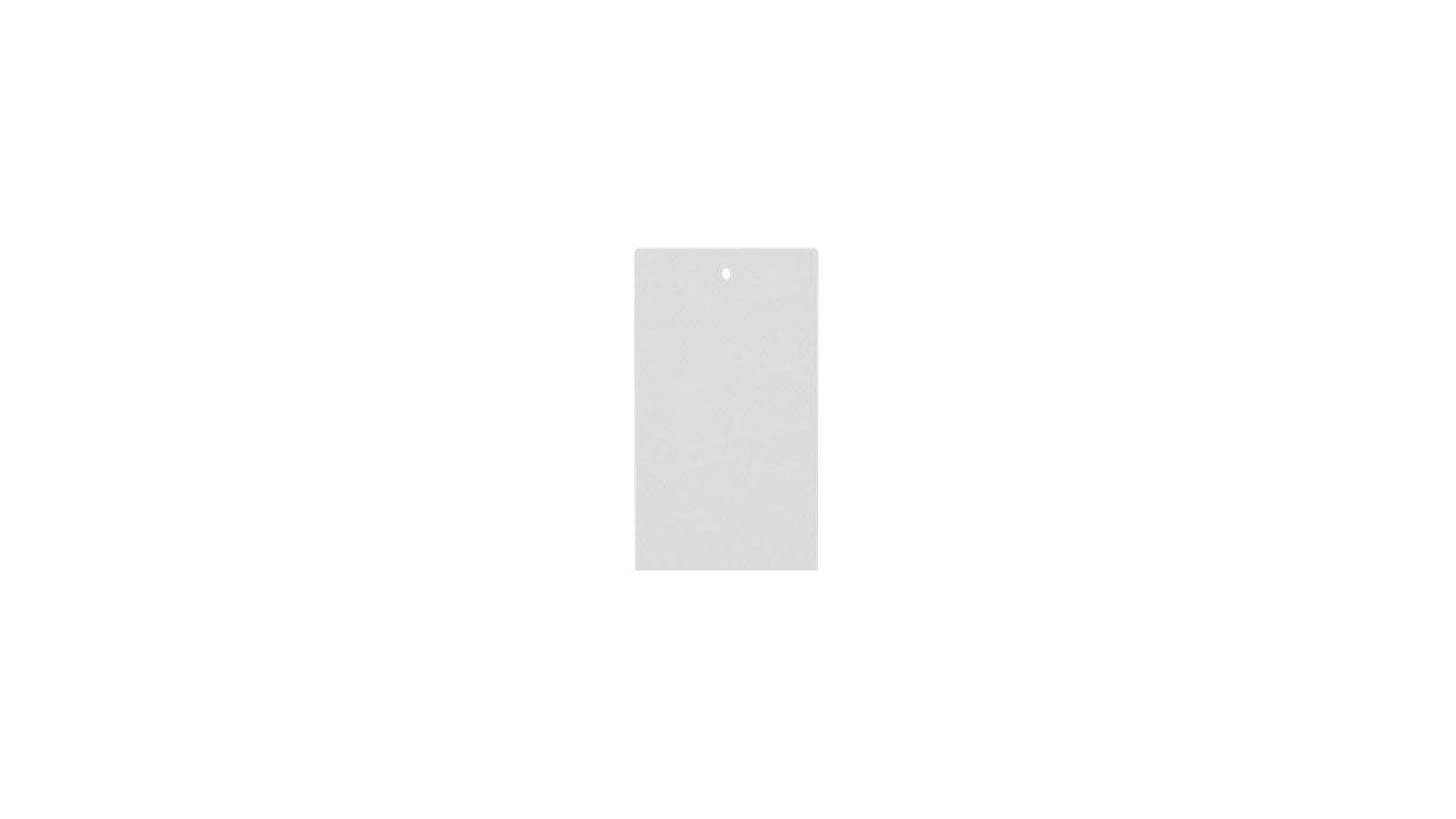

1	M3 BODENPLATTENFLICKEN

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

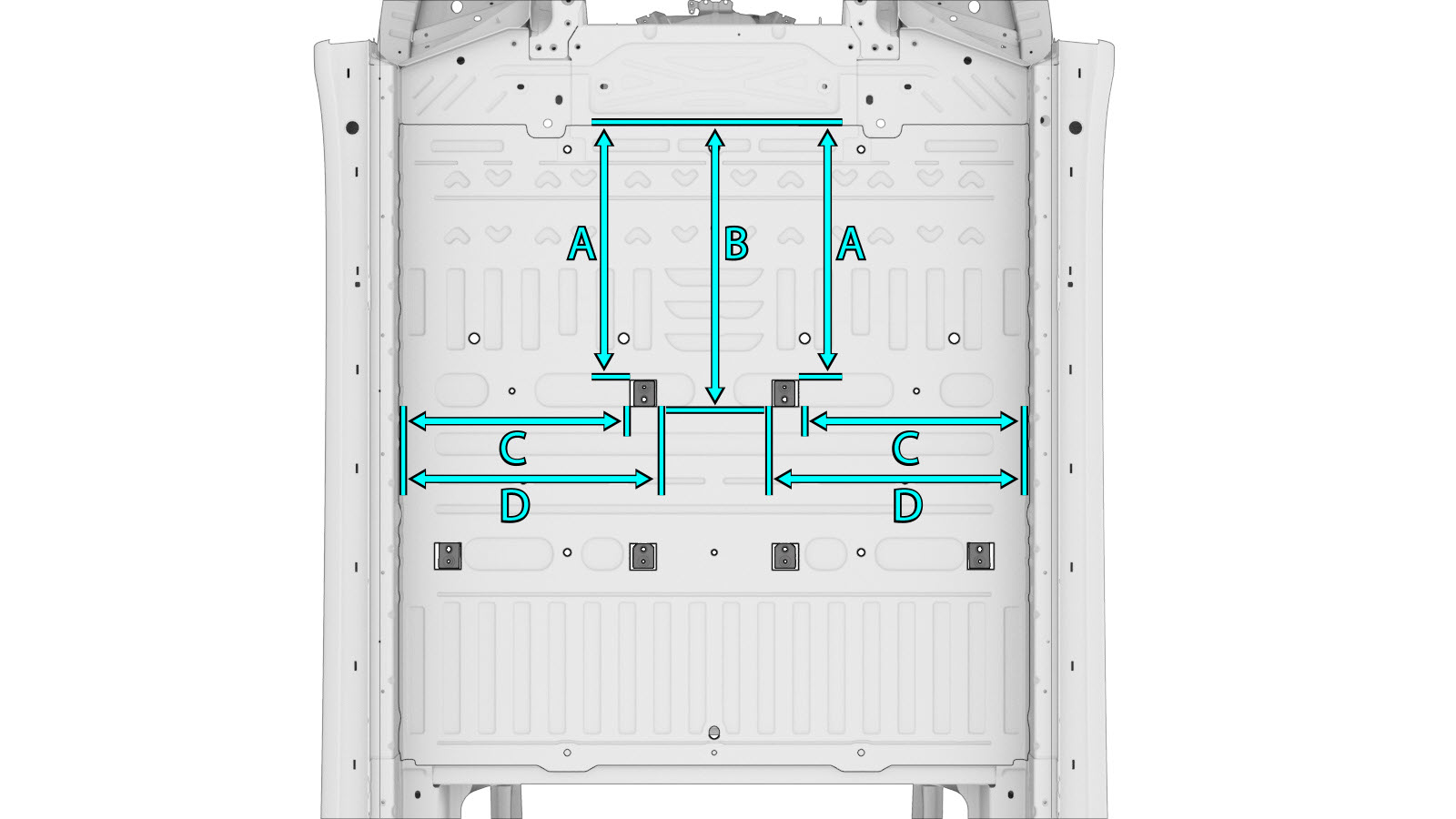

Schneiden Sie für die zu ersetzende Verstärkung der Sitzaufnahme ein Loch in die Unterseite der Bodenplatte, um auf das beschädigte Bauteil zugreifen zu können.
Anmerkung
Schneiden Sie die Bodenplatte nicht unter einer Aufnahme durch, die nicht ersetzt werden soll.

Anmerkung
Achten Sie darauf, dass die Bodenquerträger beim Schneiden der Bodenplatte nicht beschädigt werden.

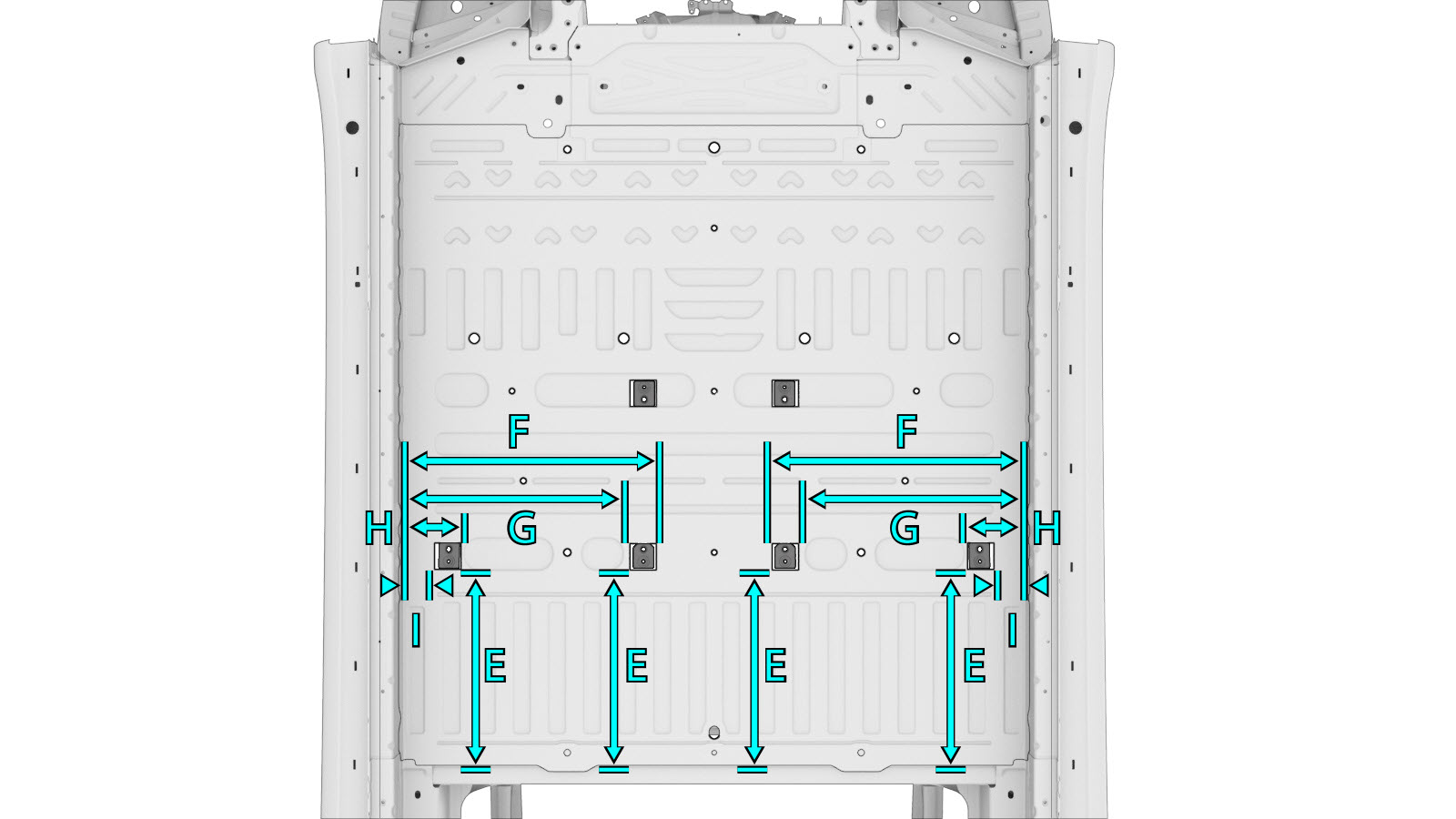

Bezugslinie/-punkt
- A = 564 mm.
- B = 623 mm.
- C = 503 mm.
- D = 563 mm.
- E = 433 mm.
- F = 561 mm.
- G = 501 mm.
- H = 127 mm.
- I = 67 mm.

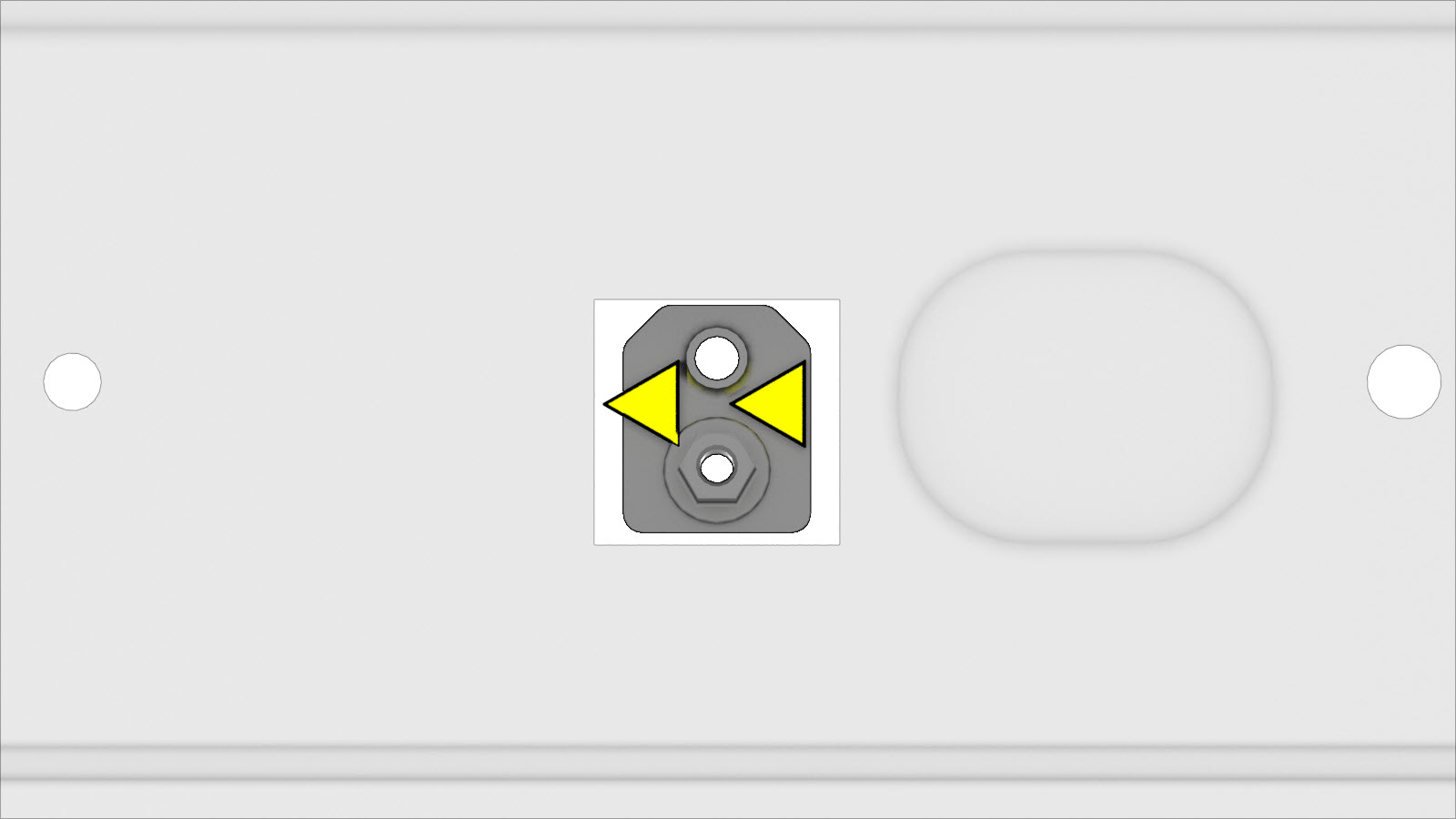

Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen

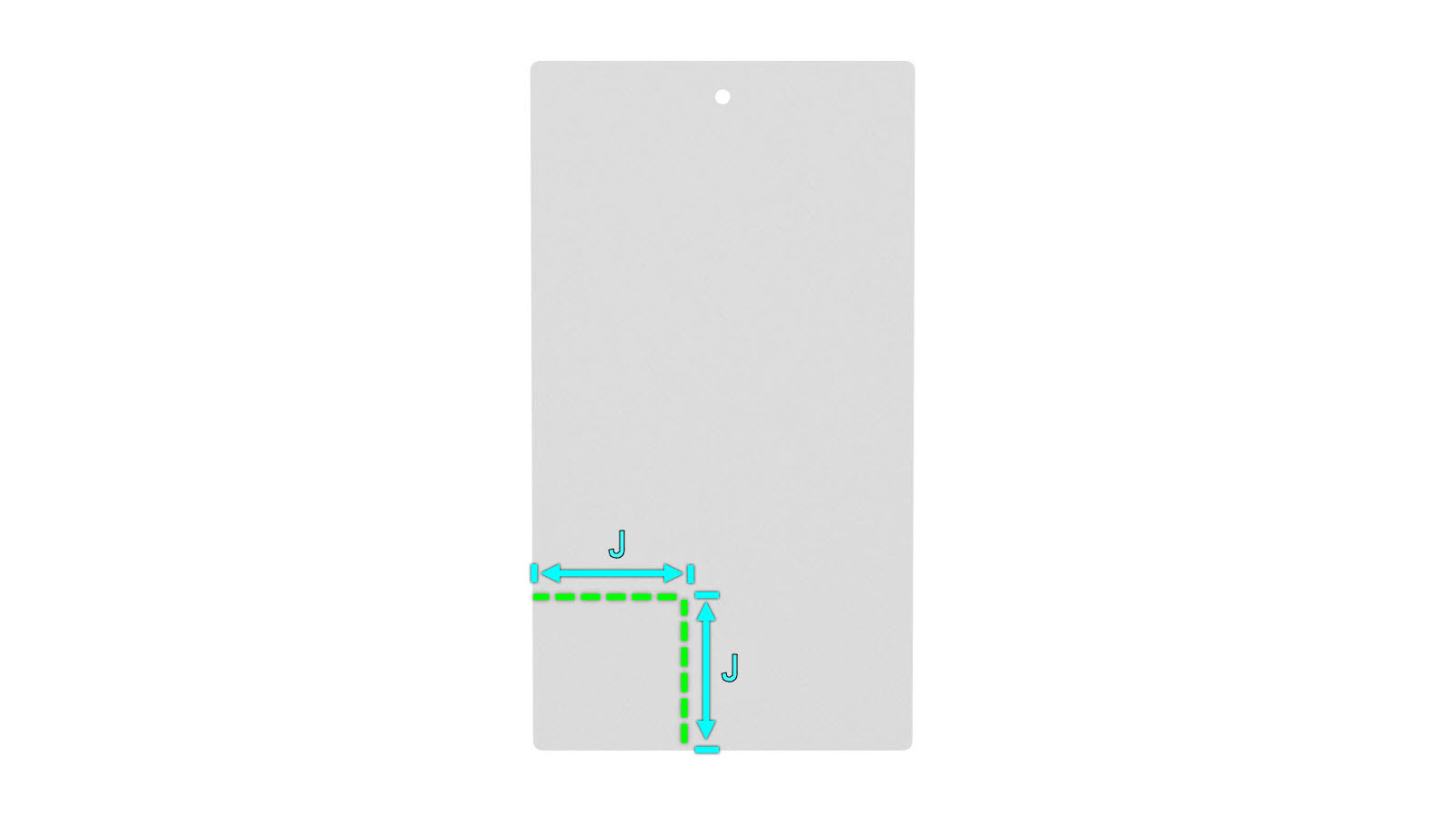

Schneiden Sie den Bodenplattenflicken wie unten angegeben aus, um eine Abdeckung für den Reparaturbereich der Bodenplatte herzustellen.
Schnittlinie

Bezugslinie/-punkt
- J = 78 mm.
Bereiten Sie den Einbau vor.

Anmerkung
Neue Bauteile werden nur mit Strukturklebstoff montiert.
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.

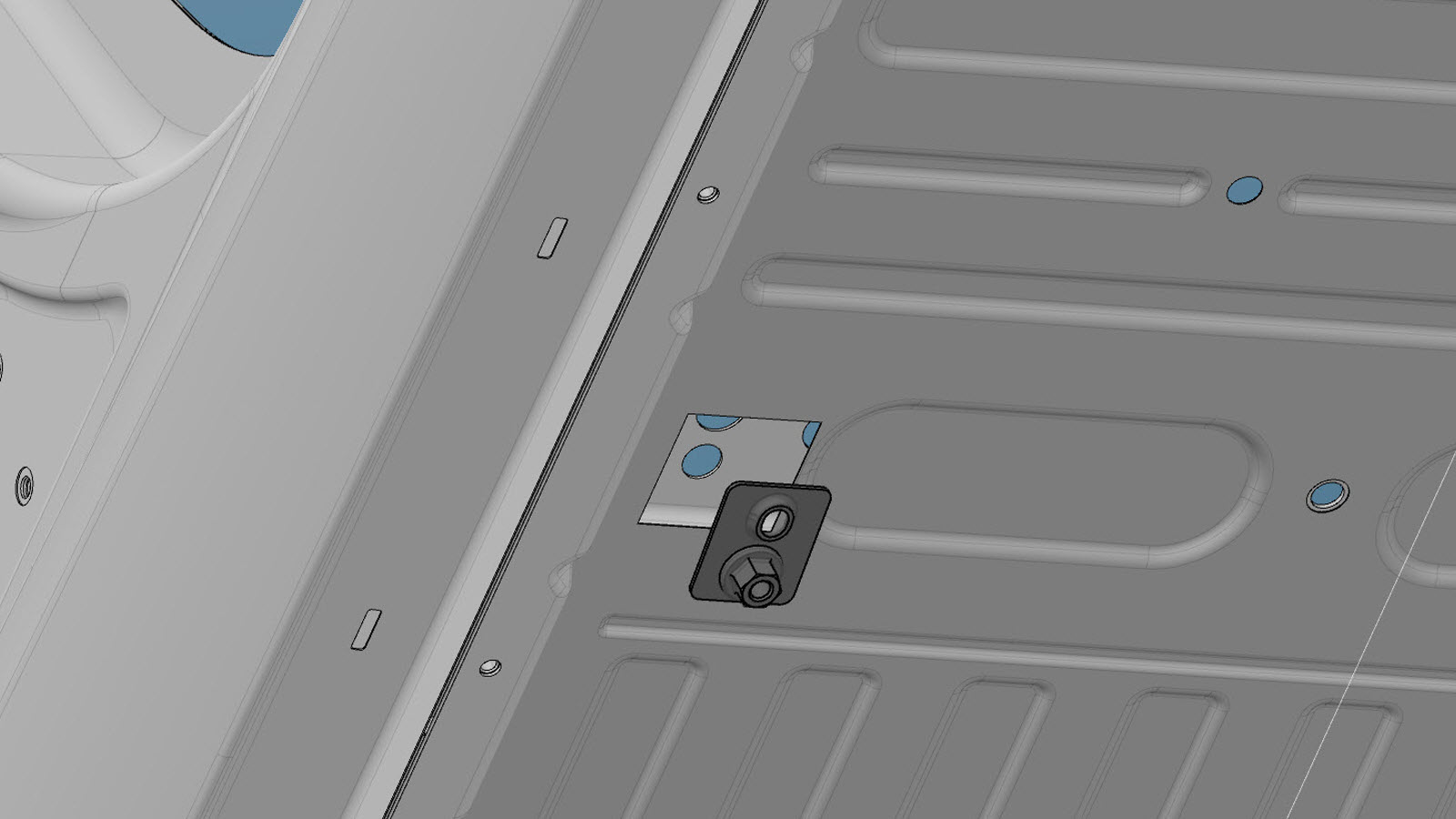

Montieren Sie das neue Bauteil bzw. die neuen Bauteile.

Anmerkung
Befestigen Sie die Verstärkung der Sitzaufnahme vorübergehend mit einer Schraube oder einer Klemme an der Unterseite des Querträgers, bis der Strukturklebstoff ausgehärtet ist.

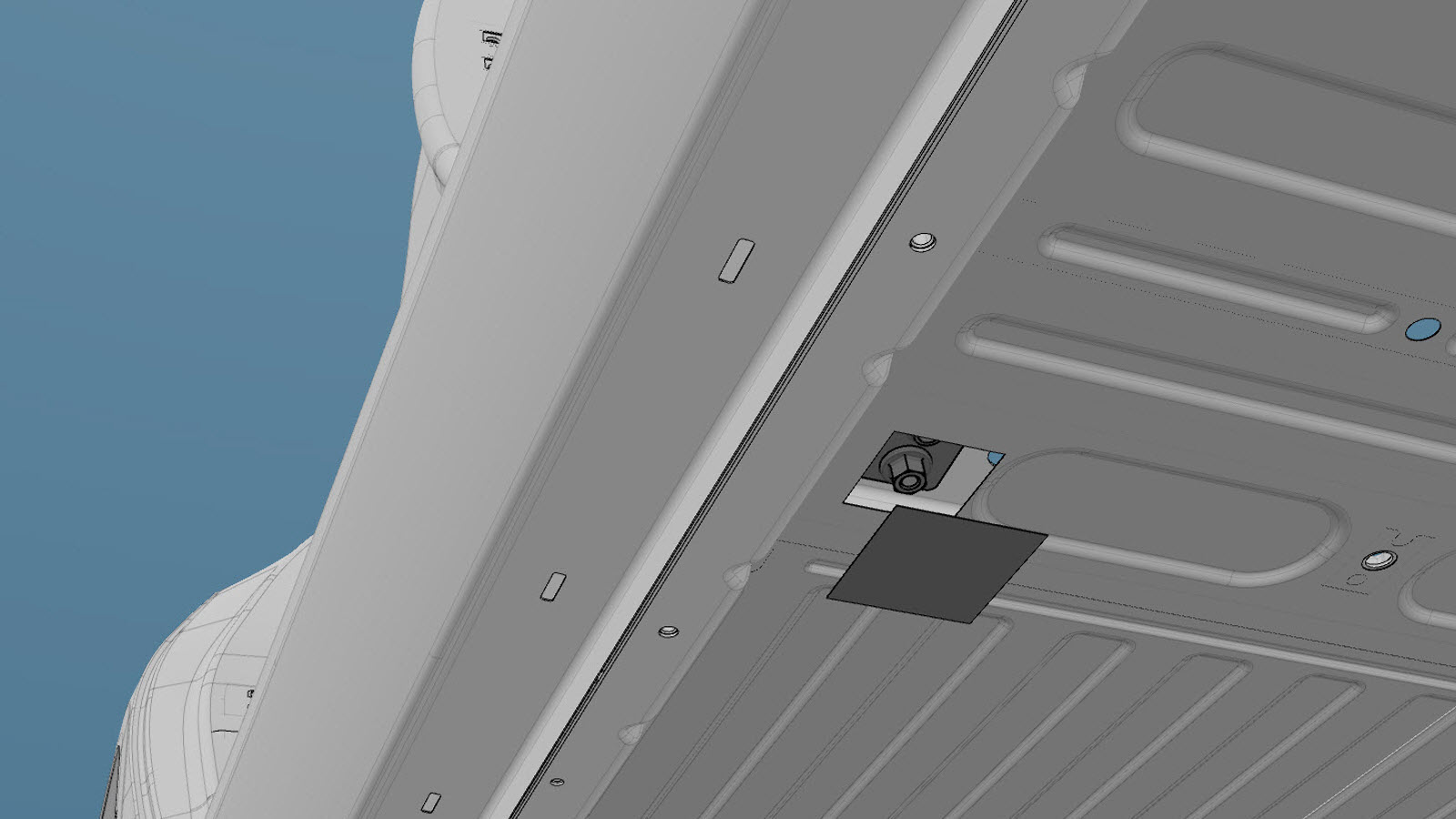

Bringen Sie einen Bodenplattenflicken auf dem Zugangsfenster an.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
