Verbinder Querholmverstärkung vorne

Teileliste

Menge Beschreibung Abbildung / Hinweise
1 BLECH, VO QUERHOLMVERSTÄRKUNG (Verbinder Querholmverstärkung vorne)
8 Hochfester struktureller Niet, 6,5 mm
3 Struktureller Bolzenniet 6,5 mm

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

  1. Entfernen Sie das ursprüngliche Bauteil.
    oder Werkseitige Punktschweißungen
  2. Bringen Sie das neue Bauteil in Einbaulage, und spannen Sie es ein.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung

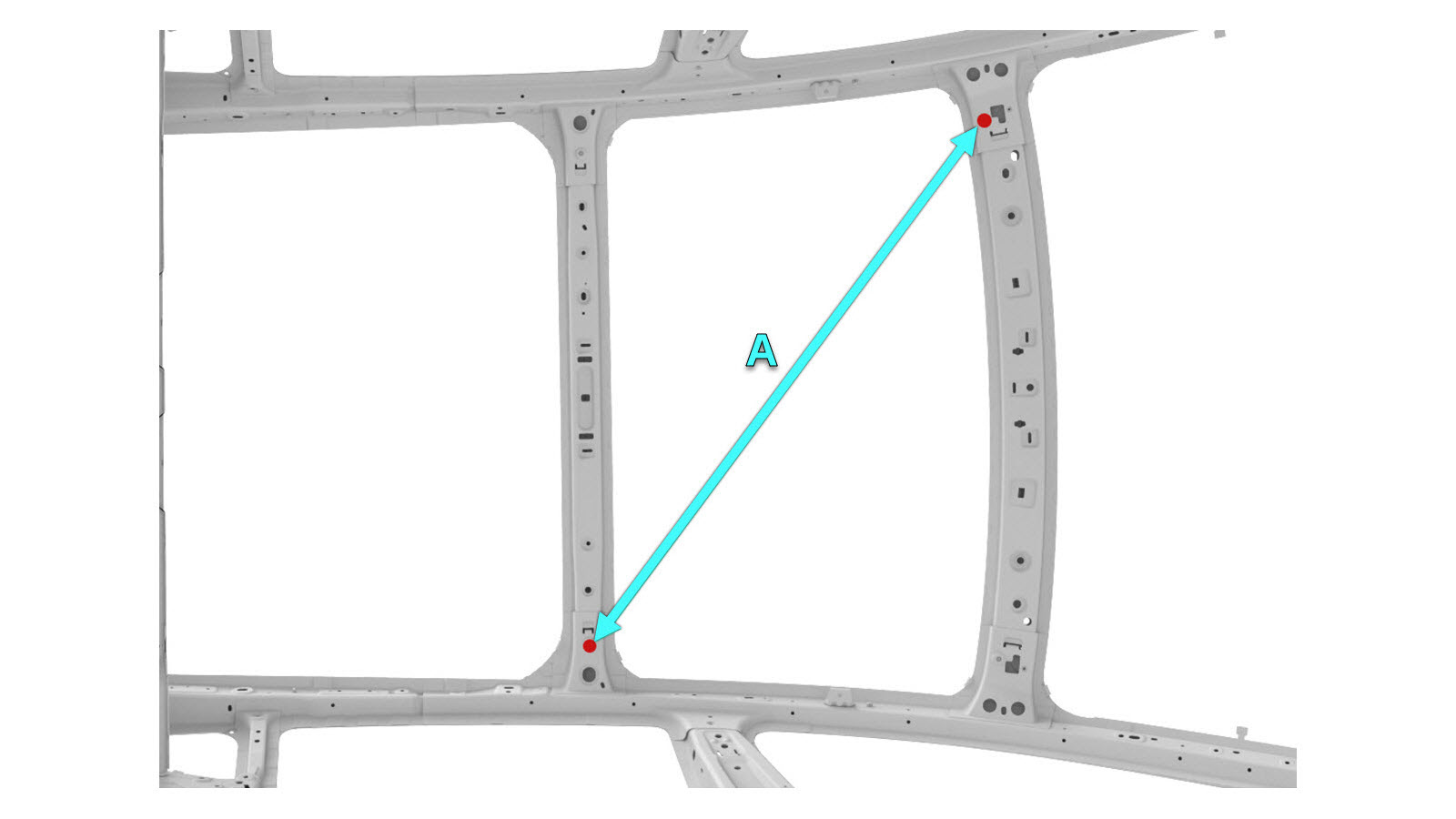

    Positionieren Sie das neue Bauteil wie abgebildet mithilfe der Verkleidungslöcher an der Unterseite jeder Querholmverstärkung, und klemmen Sie es fest.
    • A = 1263 mm
  3. Bereiten Sie den Einbau vor.
    oder Einbauseitige Punktschweißungen

    oder Hochfeste strukturelle Niete, 6,5 mm

    oder Strukturelle Bolzenniete, 6,5 mm

  4. Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
  5. Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
  6. Führen Sie Widerstandspunktschweißungen durch.
    oder Einbauseitige Punktschweißungen
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ACHTUNG
    Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.
  7. Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
