Verstärkungen Vordersitzaufnahme (vorne außen) – (Fahrzeuge, die nach dem 4. Januar 2023 hergestellt wurden)

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.
Dieses Verfahren ist für die Verstärkungen der Vordersitzaufnahme (vorne außen) konzipiert. Zur Reparatur aller anderen Verstärkungen der Vordersitzaufnahmen siehe Verstärkungen Vordersitzaufnahme (vorne außen) – (Fahrzeuge, die nach dem 4. Januar 2023 hergestellt wurden).

Teileliste


Menge	Beschreibung	Abbildung / Hinweise

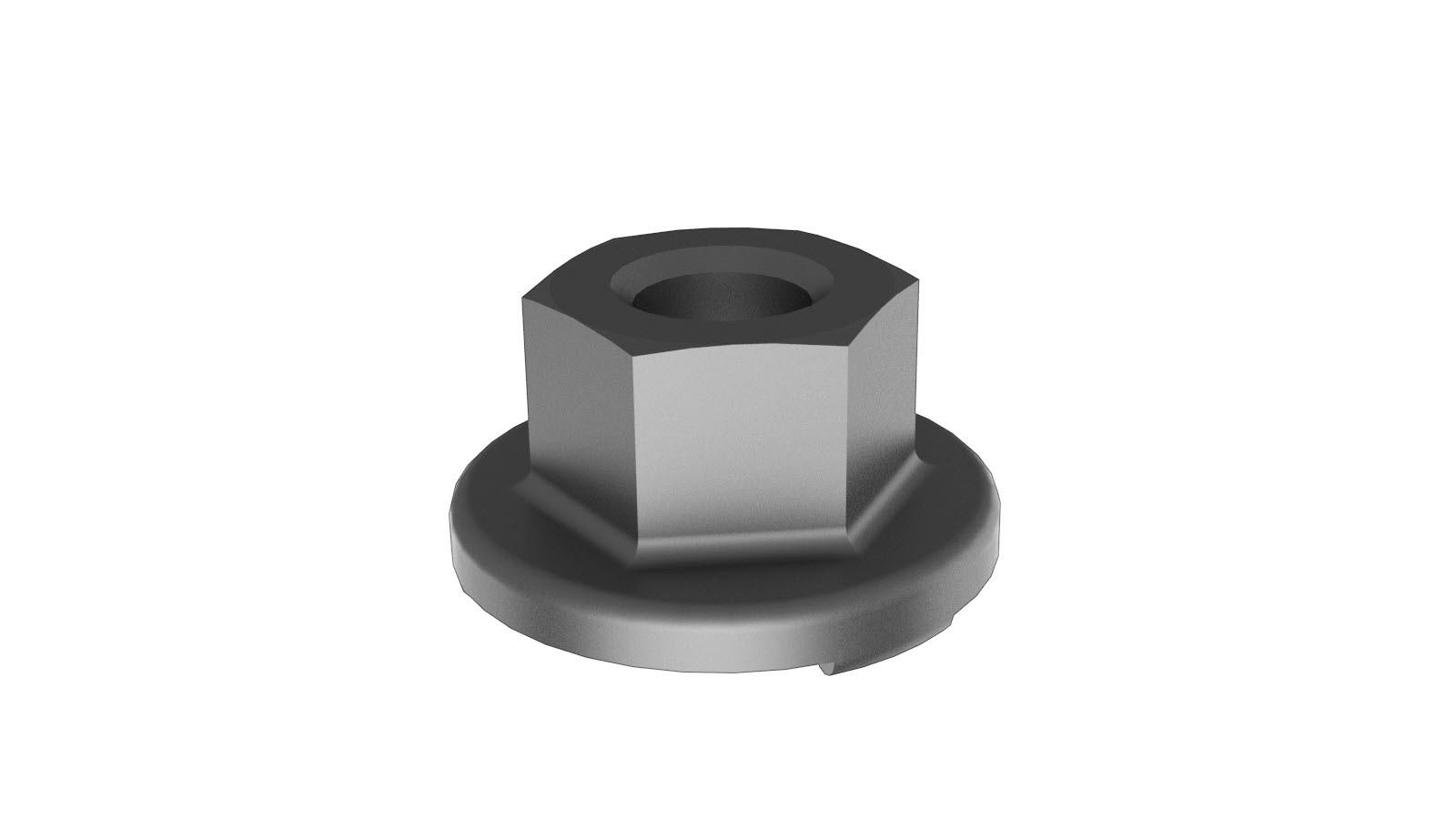

1	SCHWEISSMUTTER,HF,M10	Tesla-Teilenummer 1077797-00.

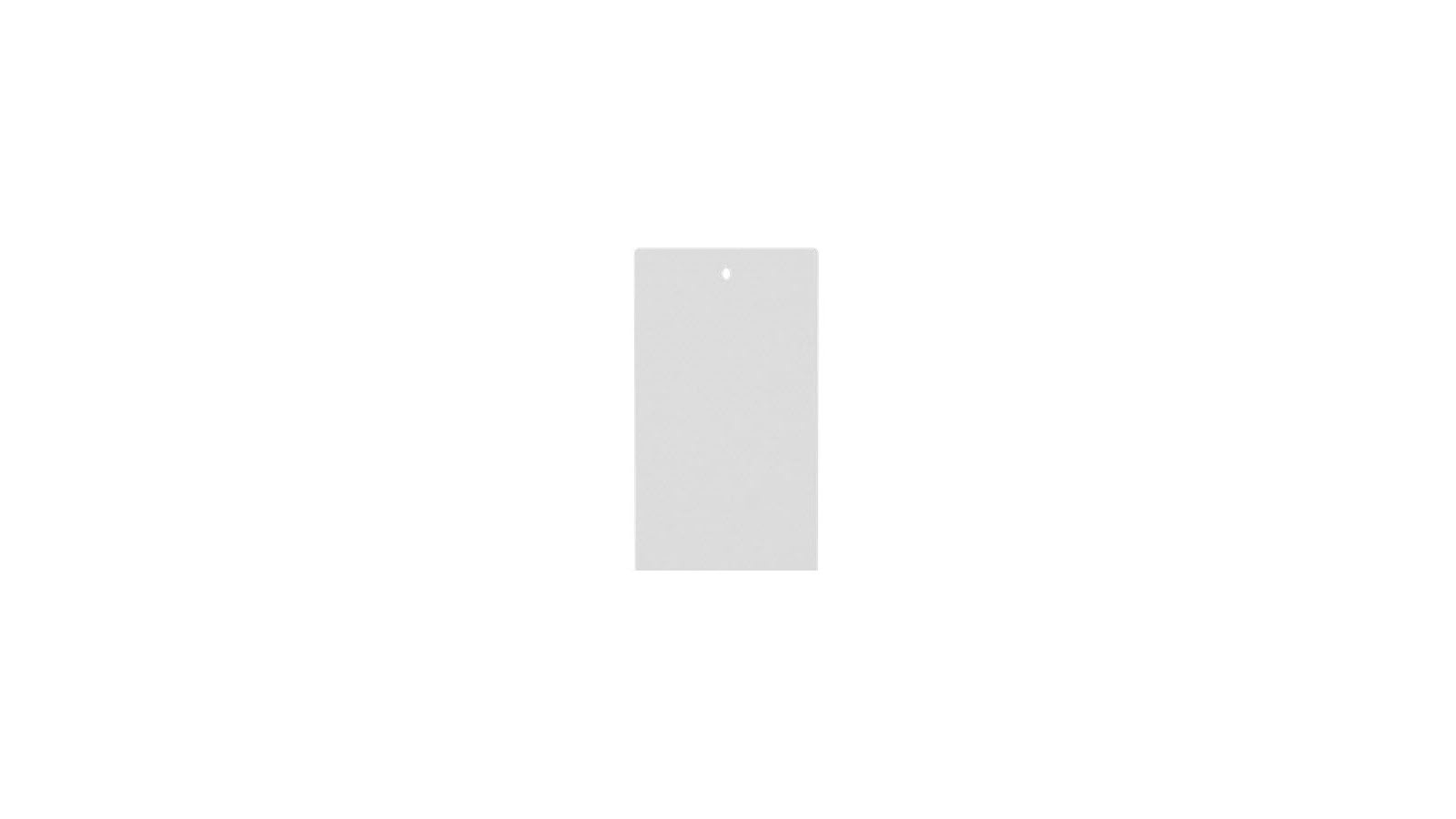

1	BODENPLATTENFLICKEN

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

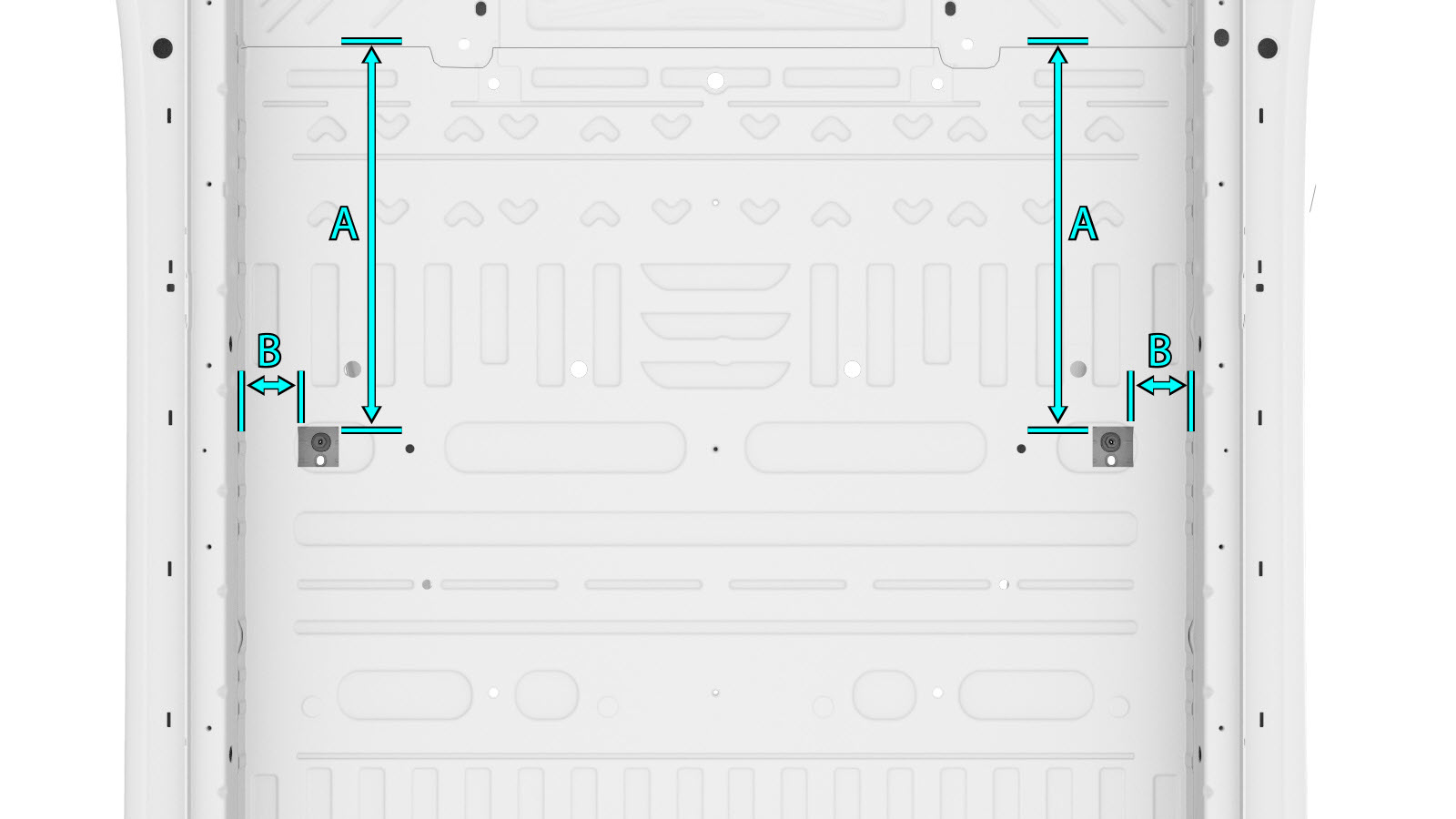

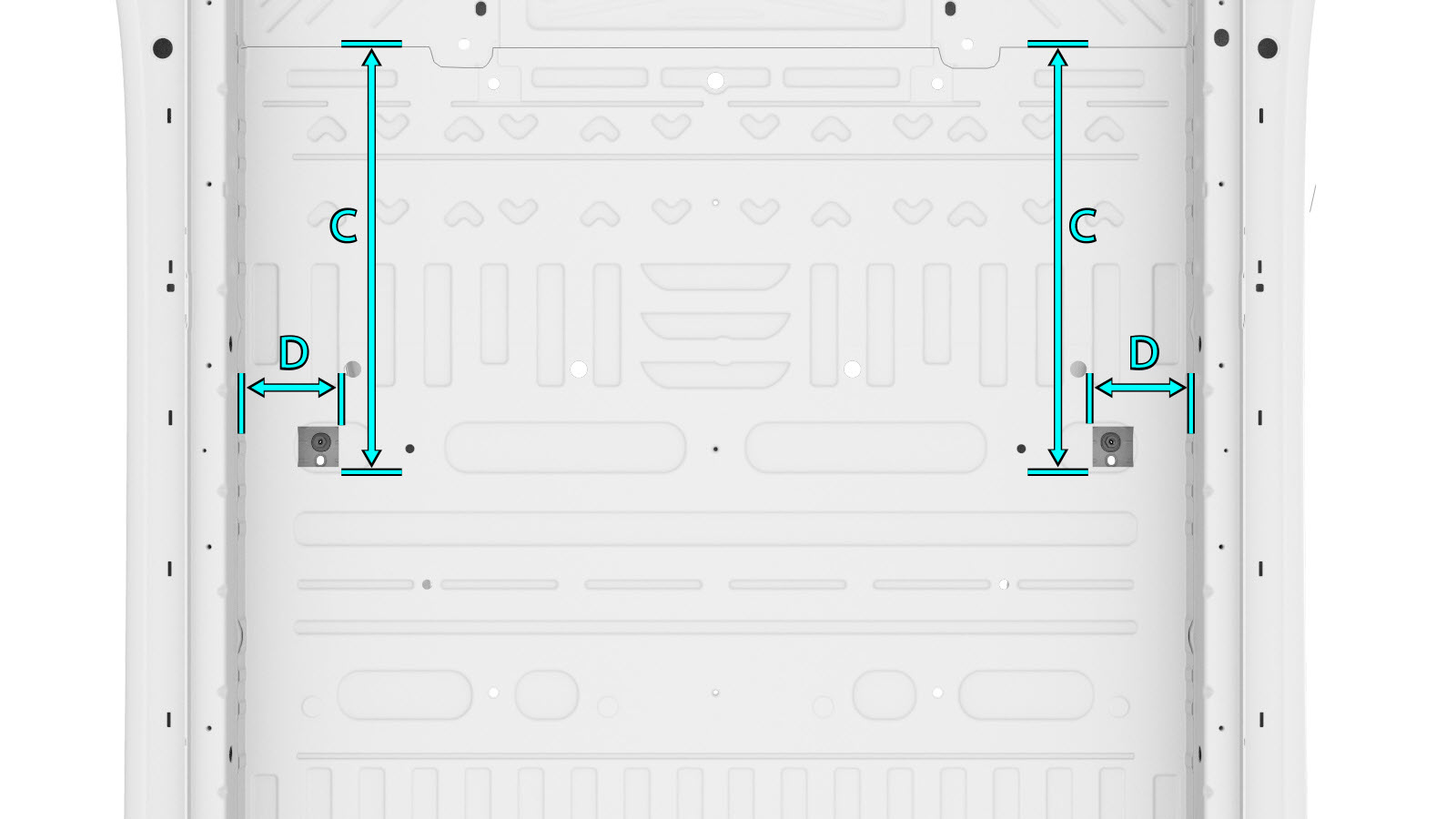

Schneiden Sie für die zu ersetzende Verstärkungsmutter der Sitzaufnahme ein Zugangsfenster in die Unterseite der Bodenplatte, um auf das beschädigte Bauteil zugreifen zu können.
Bezugslinie/-punkt
- A = 557 mm.
- B = 79 mm.
- C = 617 mm.
- D = 137 mm.

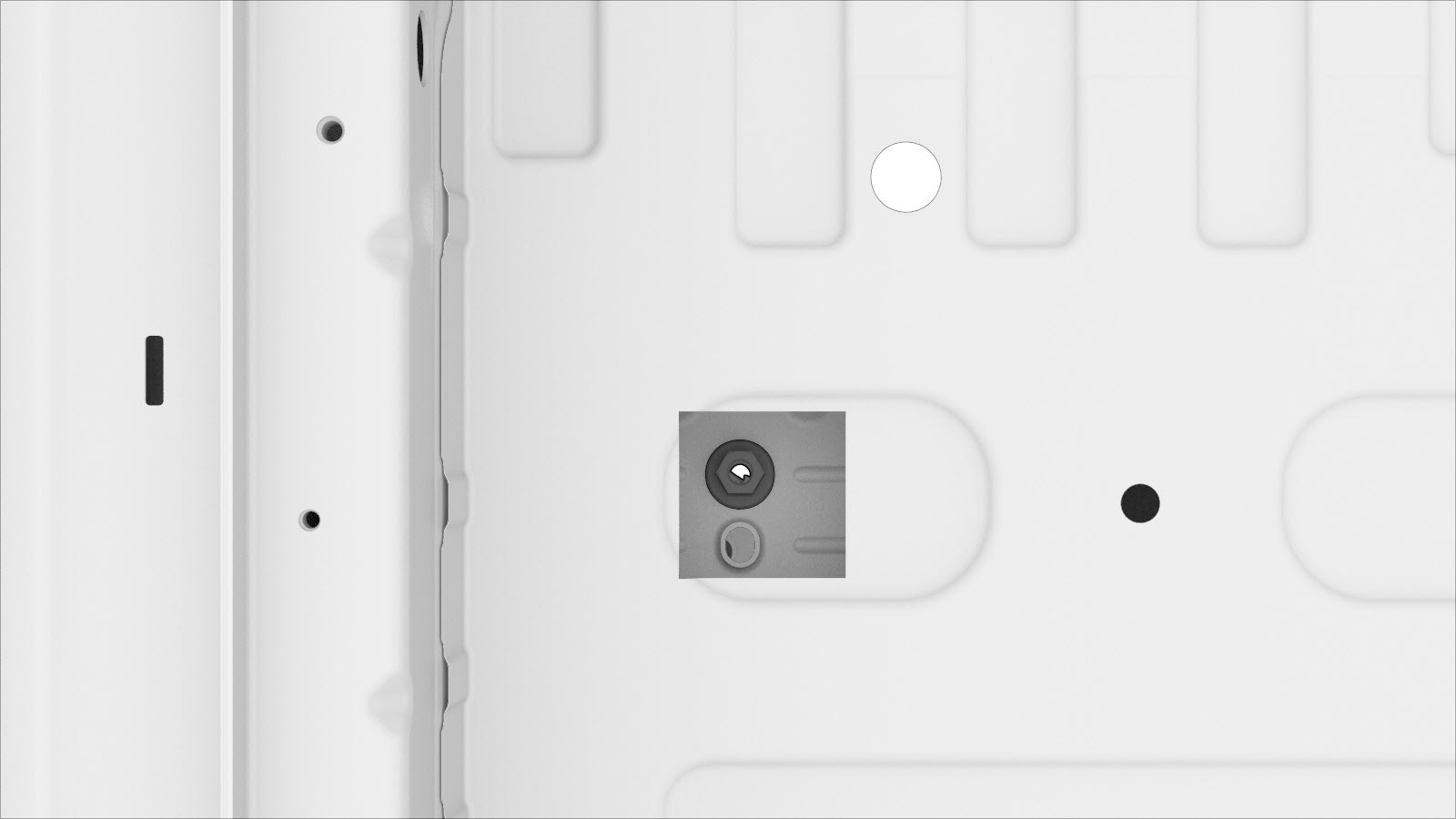

Entfernen Sie das ursprüngliche Bauteil.

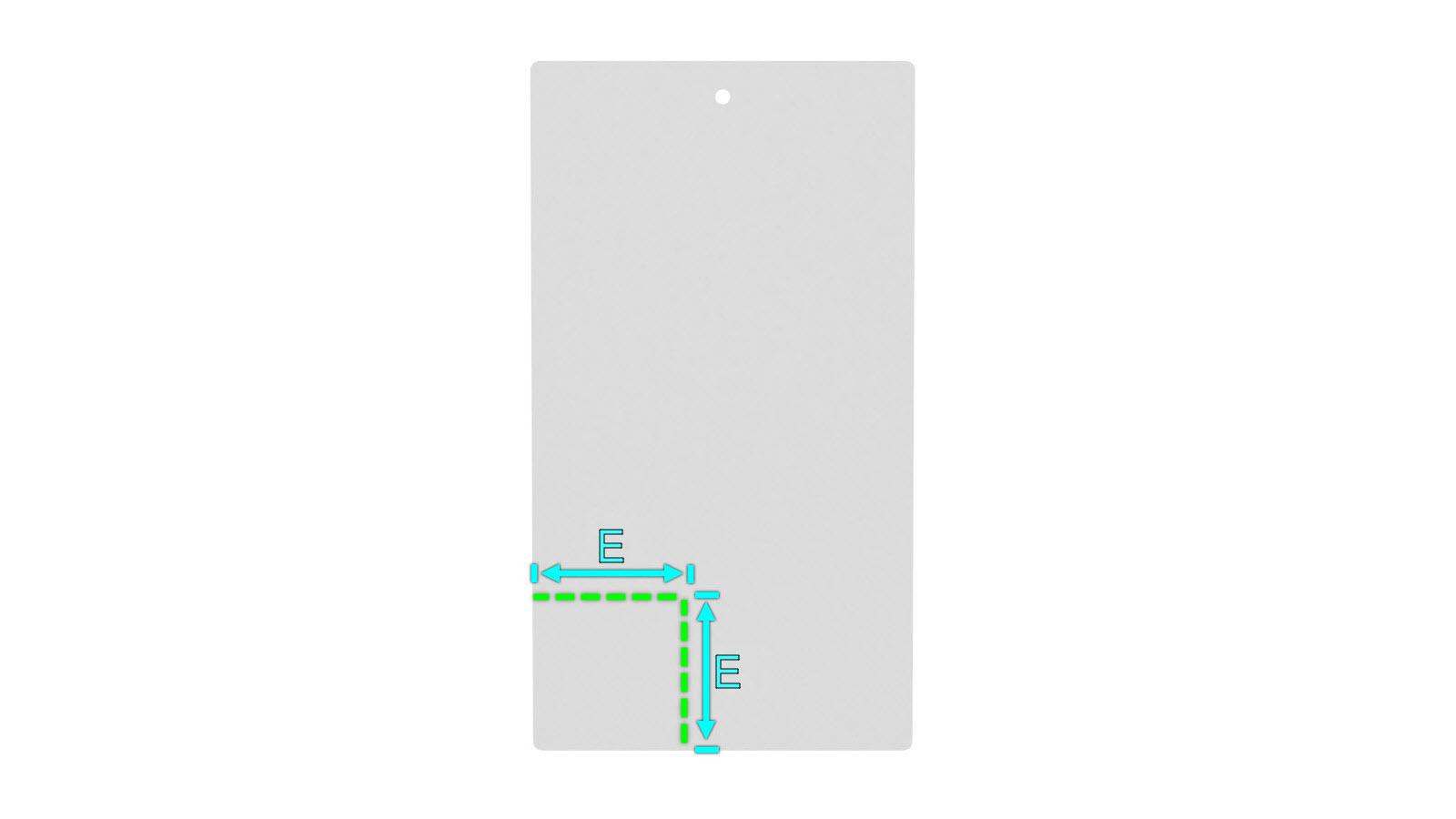

Schneiden Sie den Bodenplattenflicken wie unten angegeben aus, um eine Abdeckung für den Reparaturbereich der Bodenplatte herzustellen.
Schnittlinie

Bezugslinie/-punkt
- E = 78 mm.
Bereiten Sie den Einbau vor.

Anmerkung
Neue Bauteile werden nur mit Strukturklebstoff montiert.
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.

Anmerkung
Befestigen Sie die Verstärkung der Sitzaufnahme vorübergehend mit einer Schraube oder einer Klemme an der Unterseite des Querträgers, bis der Strukturklebstoff ausgehärtet ist.

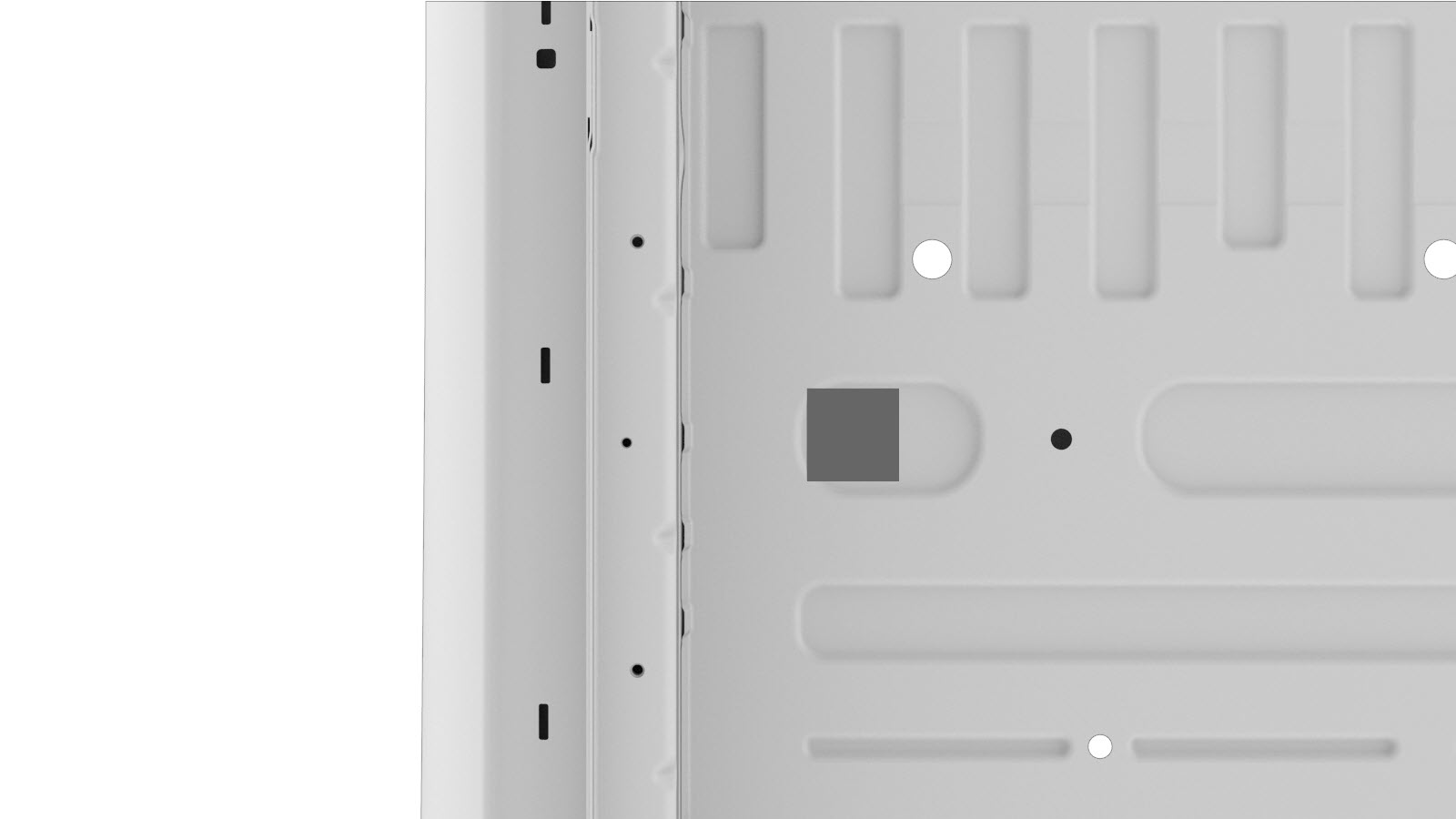

Bedecken Sie das Zugangsfenster mit dem Bodenplattenflicken.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
