Extensão inferior do pilar C

Código de correção: 10100129402 10100129502 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

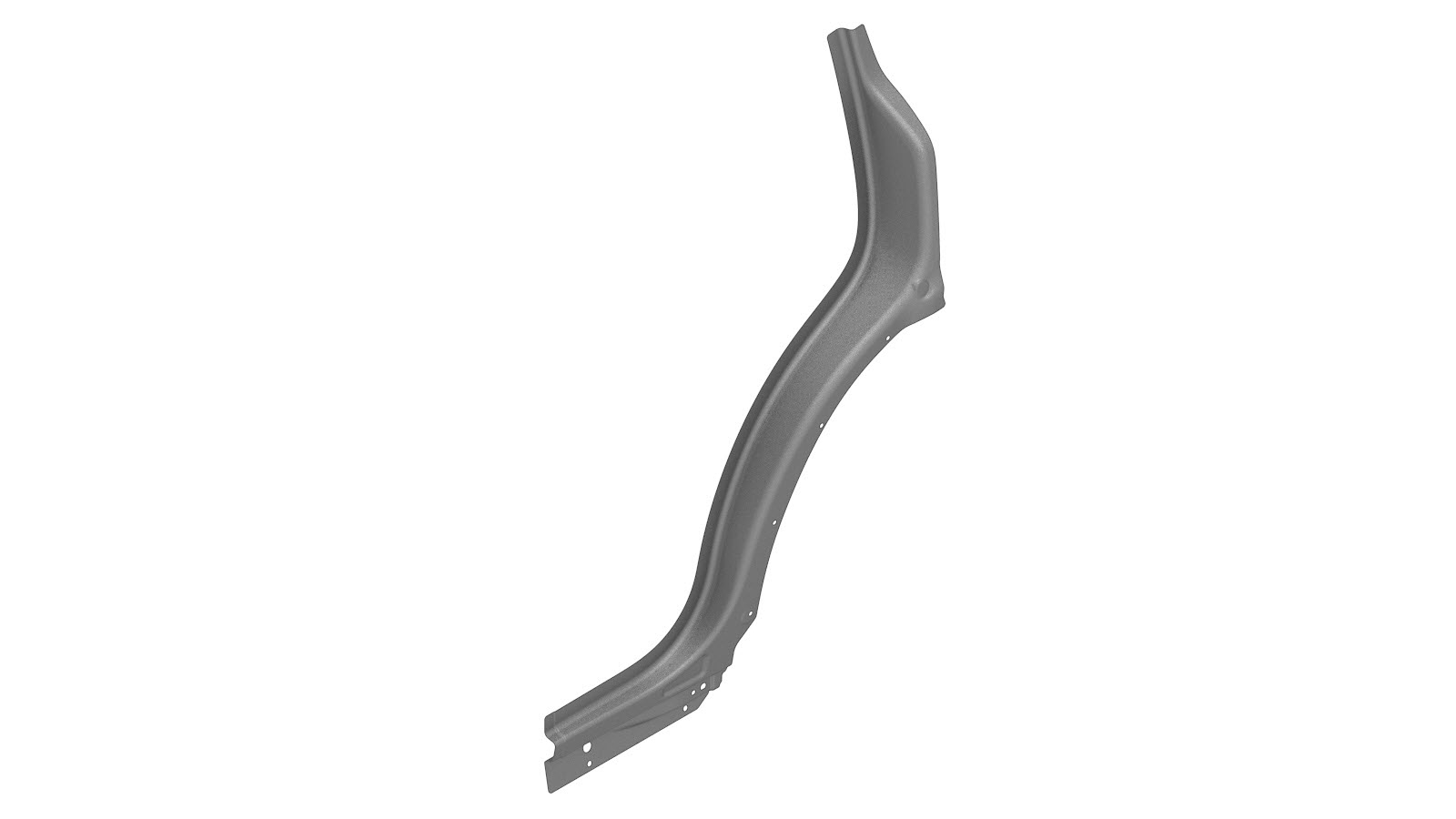

1 ASY - PNL C-PLR LWR EXTN (Extensão inferior do pilar C)
10 Rebite embutido, 4,8 mm, curto
4 Rebite oco S08
2 Rebite oco S18
10 Rebite oco S28
2 Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

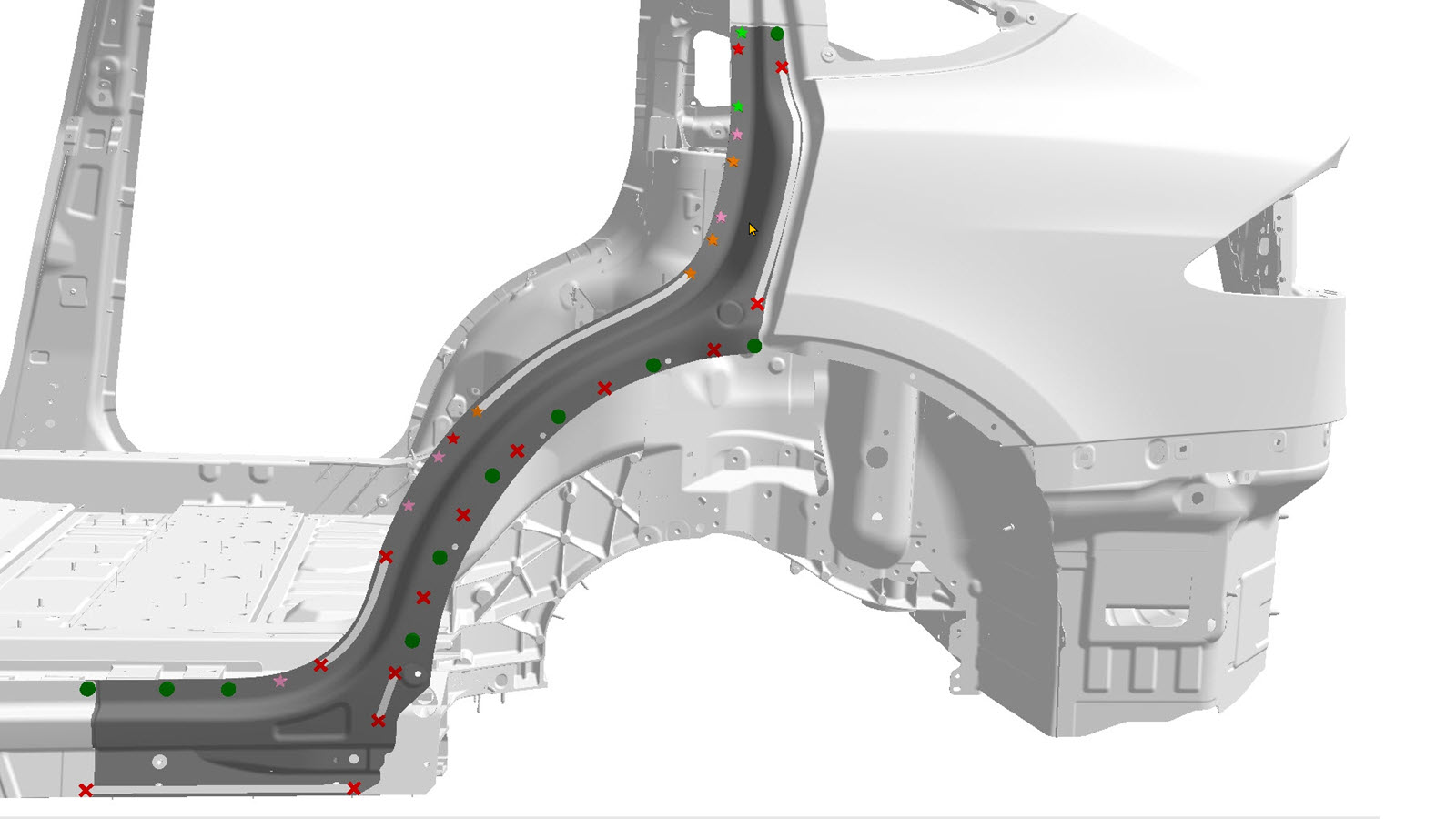

  1. Remova o componente original.

    ou soldaduras por pontos de fábrica

    ou soldadura por laser de fábrica

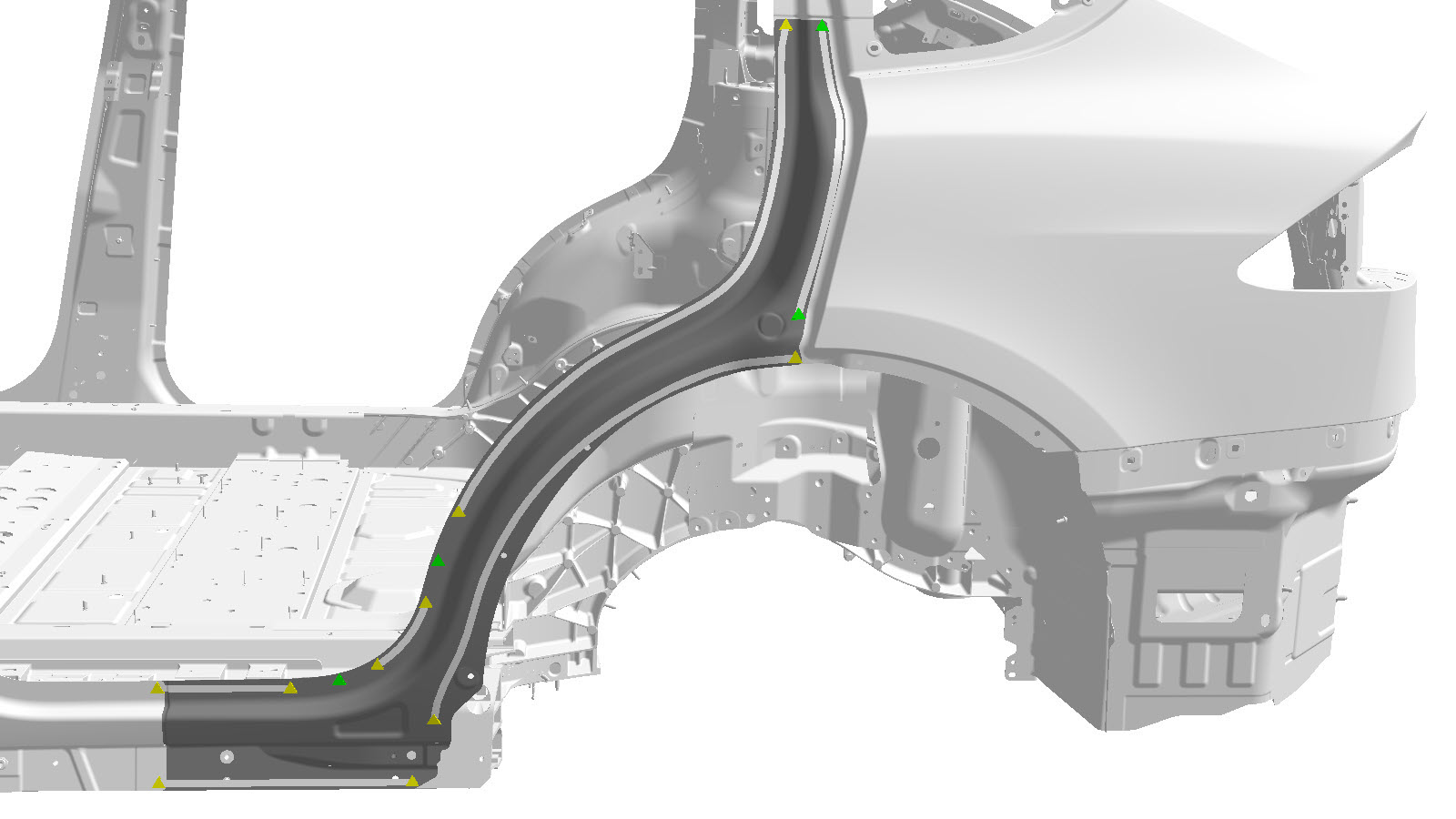

  2. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Certifique-se de que utiliza ferramentas de instalação de fixadores com uma folga adequada quando instalar fixadores perto da bateria alta tensão. Retire a bateria de alta tensão apenas se não houver espaço suficiente para instalar os fixadores.

    ou rebites embutidos, 4,8 mm, curtos

    ou rebites ocos, S08

    ou rebites ocos, S18

    ou rebites ocos, S28

    ou rebites ocos, S38

  3. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  4. Instale o novo componente ou componentes.
  5. Realize quaisquer operações pós-reparação necessárias.
