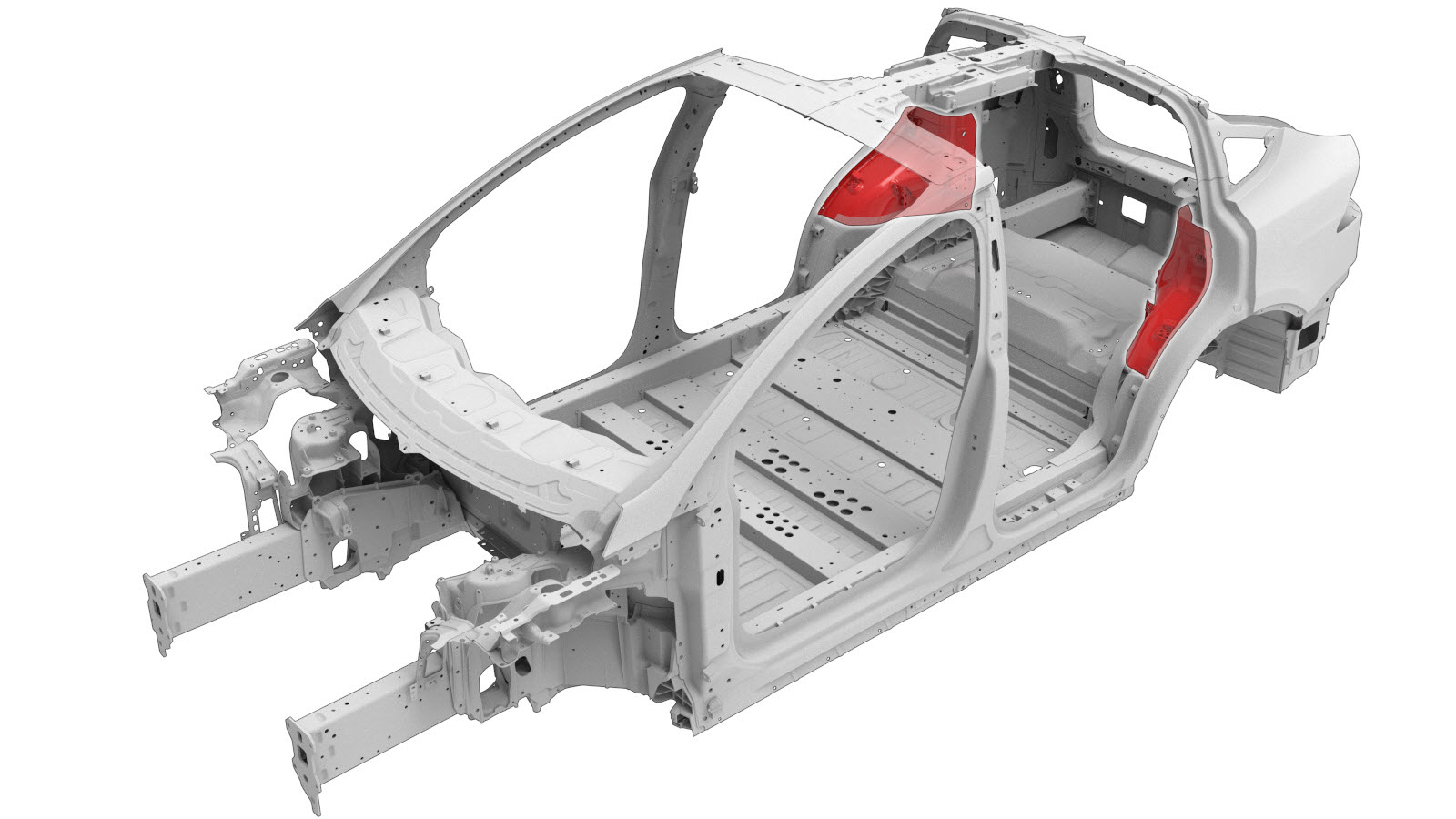

Parte dianteira da cava da roda

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

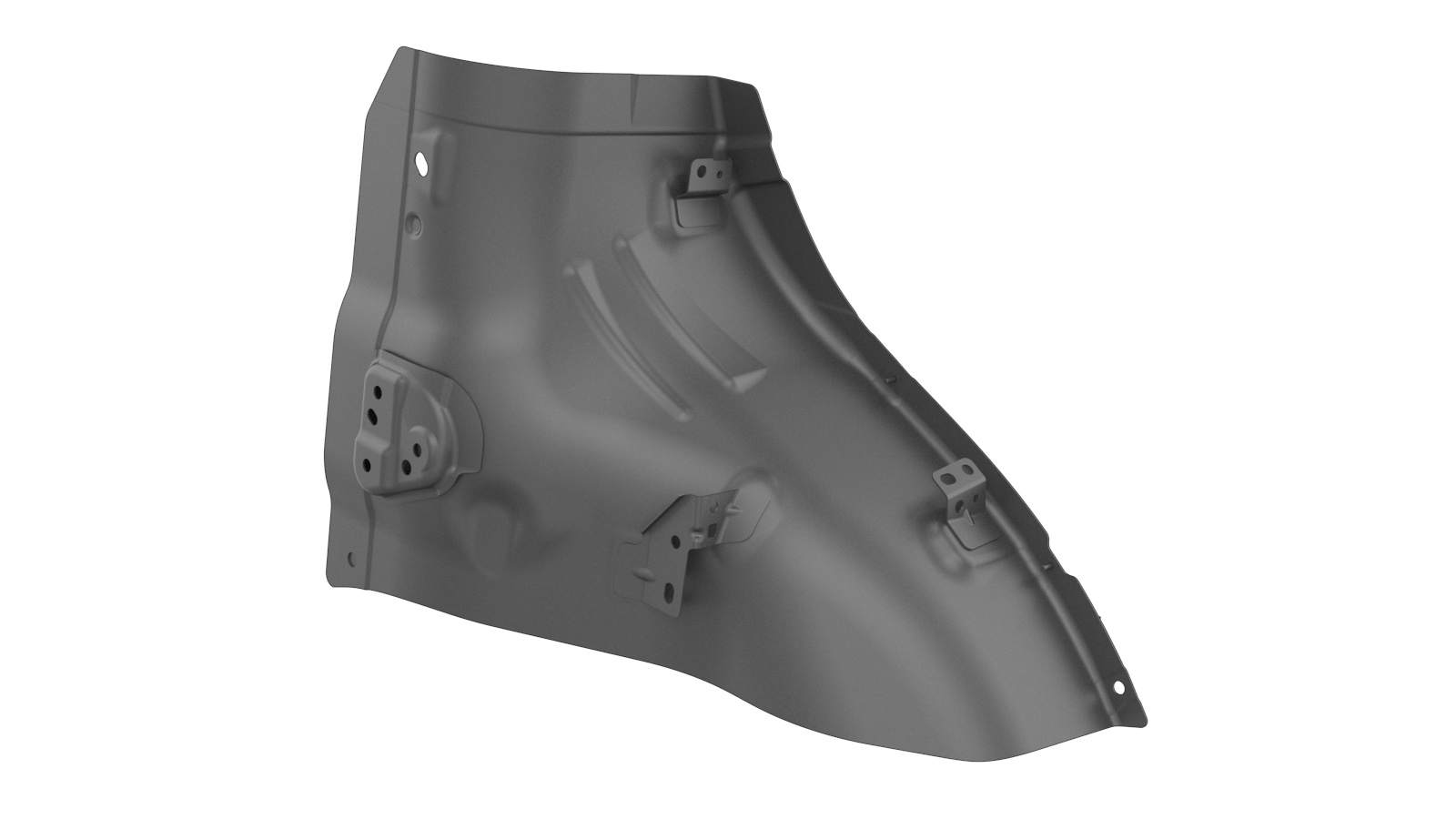

1	ASY - RR WHEELHOUSE FR (Parte dianteira da cava da roda)
9	Rebite de cabeça redonda estrutural, 6,5 mm
17	Rebite estrutural, 6,5 mm, curto
1	Rebite embutido, 4,8 mm, comprido
1	Rebite oco S18
13	Rebite oco S28

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Retire o Reforço superior do nó traseiro (traseiro).
Retire o Reforço superior do nó traseiro (dianteiro).

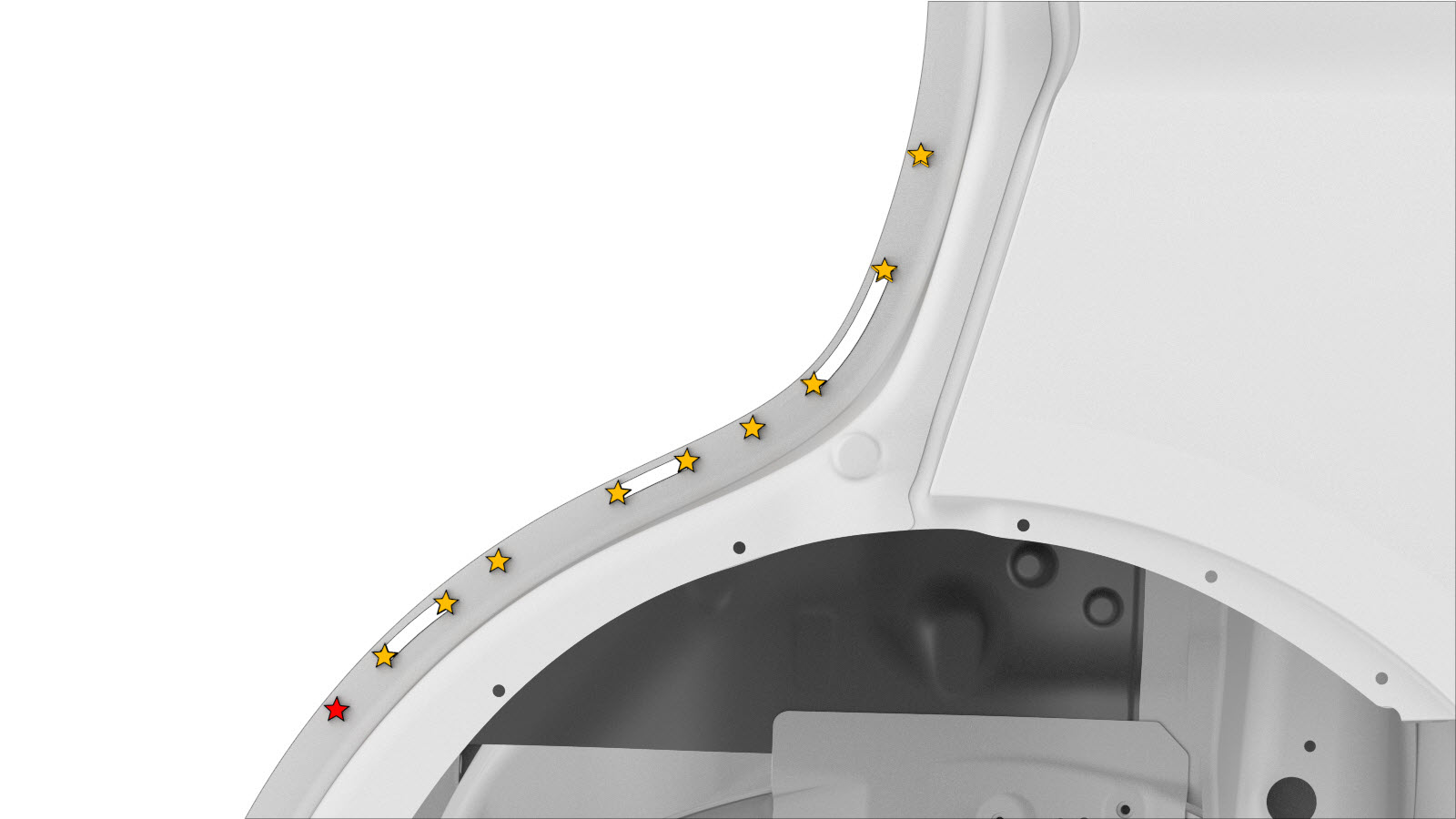

Remova o componente original.
ou soldaduras por pontos de fábrica

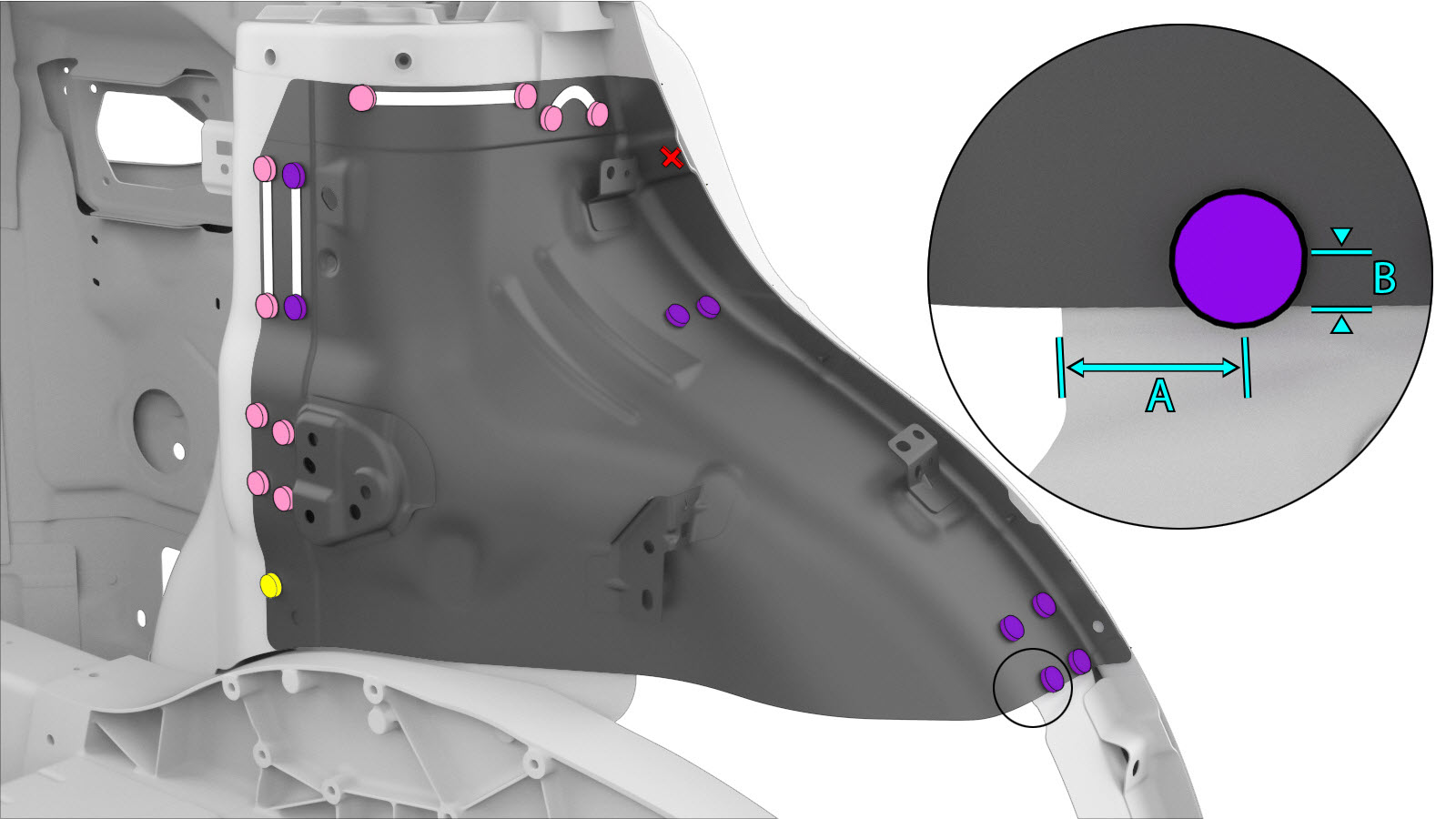

Prepare a instalação.
Nota
Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
ou rebites de cabeça redonda estruturais, 6,5 mm
- A = 26 mm.
- B = 7 mm.
ou rebites estruturais, 6,5 mm, curtos

ou rebites embutidos, 4,8 mm, compridos

ou rebites ocos, S18

ou rebites ocos, S28

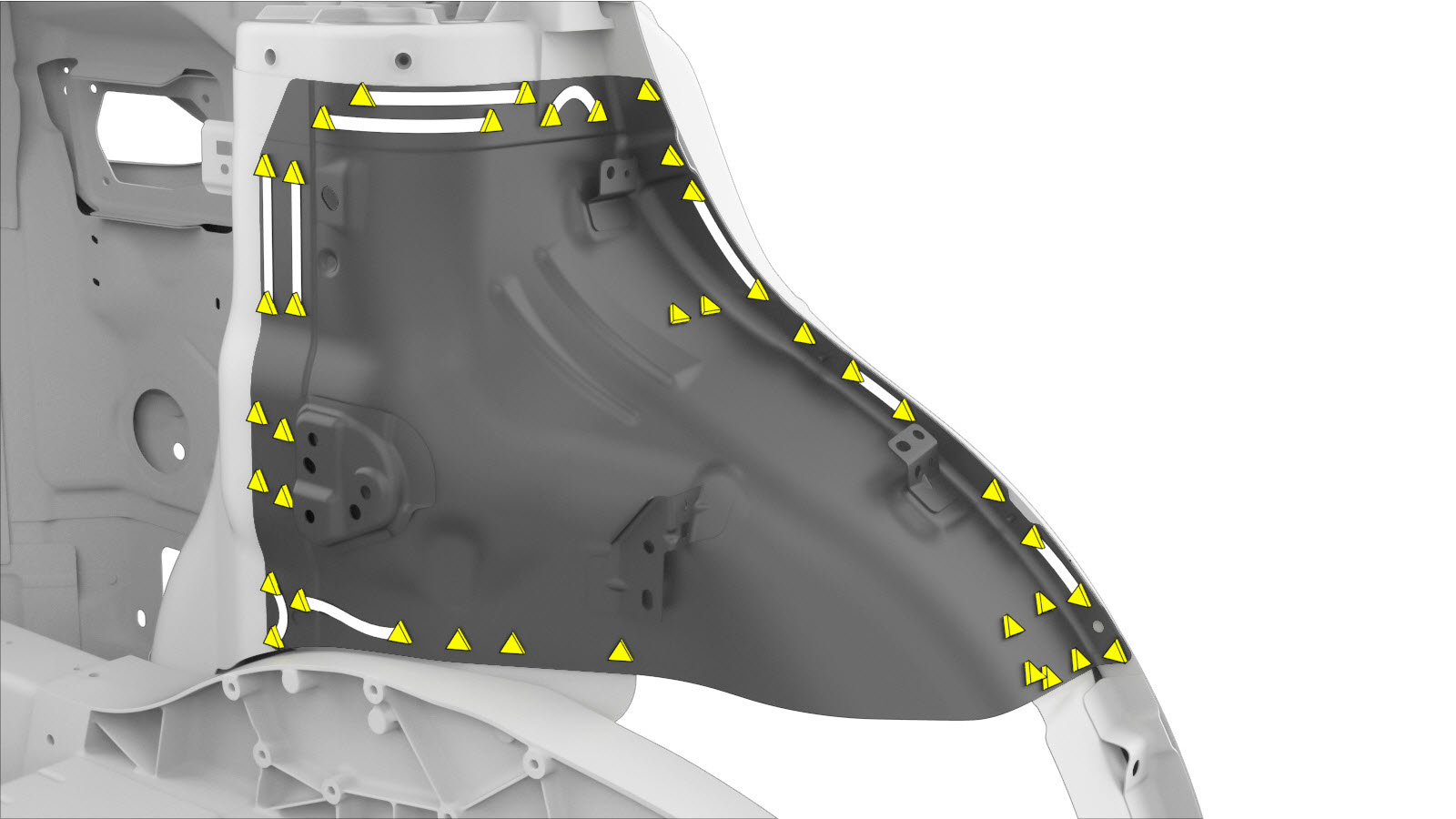

Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Instale o item Reforço superior do nó traseiro (dianteiro).
Instale o Reforço superior do nó traseiro (traseiro).

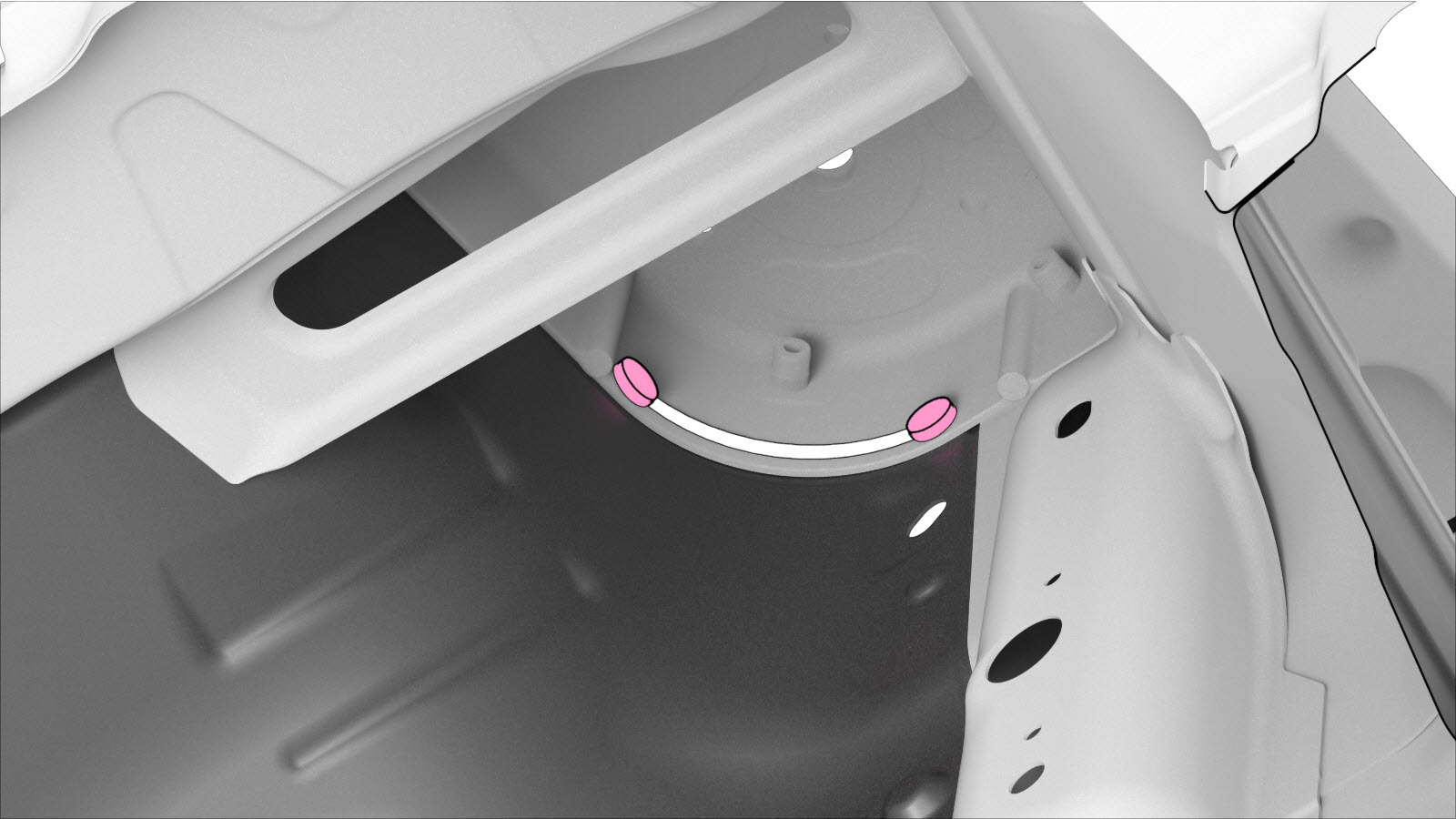

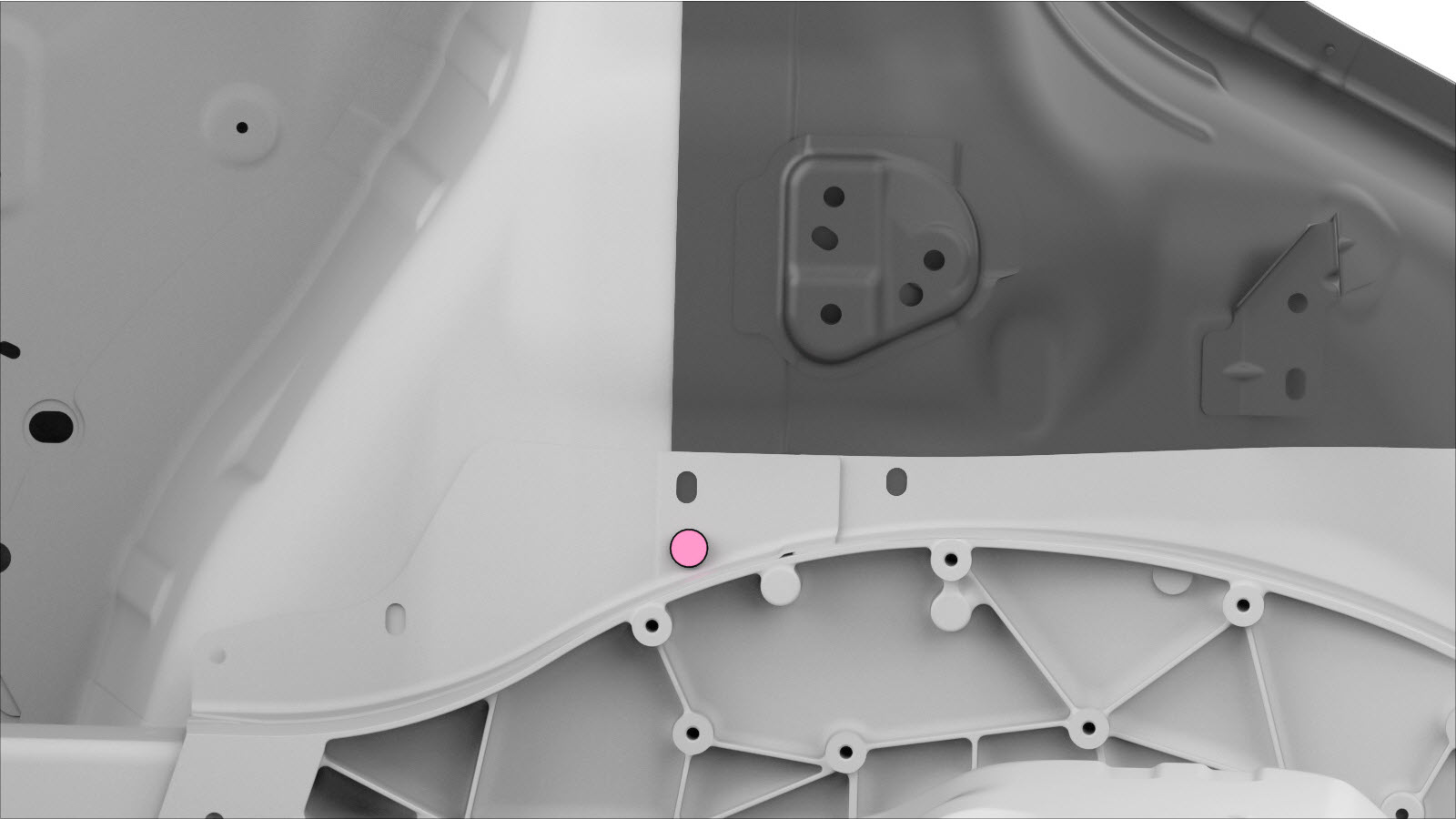

Instale o fixador, conforme indicado.
ou rebites estruturais, 6,5 mm, curtos
Realize quaisquer operações pós-reparação necessárias.
