Parte lateral da carenagem

Código de correção: 10100115902 10100116102 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas
1	MDLX, ASSY, COWL SIDE (Conjunto da parte lateral da carenagem)
21	Rebite estrutural de resistência elevada, 6,5 mm
5	Rebite embutido, 4,8 mm, comprido
1	Rebite oco S38
1	Parafuso, cabeça Torx , M8-1.25x34	Número de peça Tesla 1022448-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Retire o item Parte interior do pilar A.

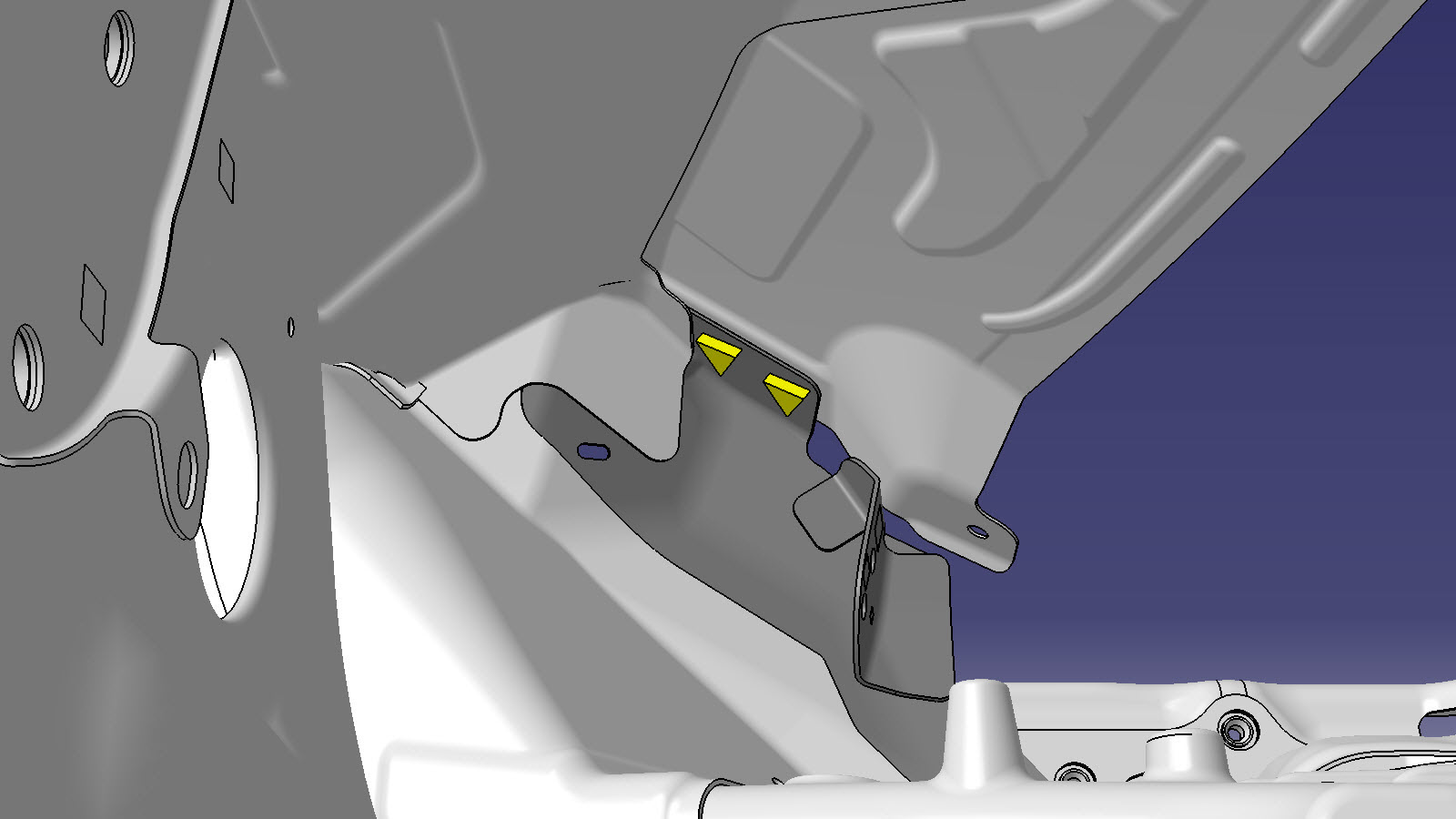

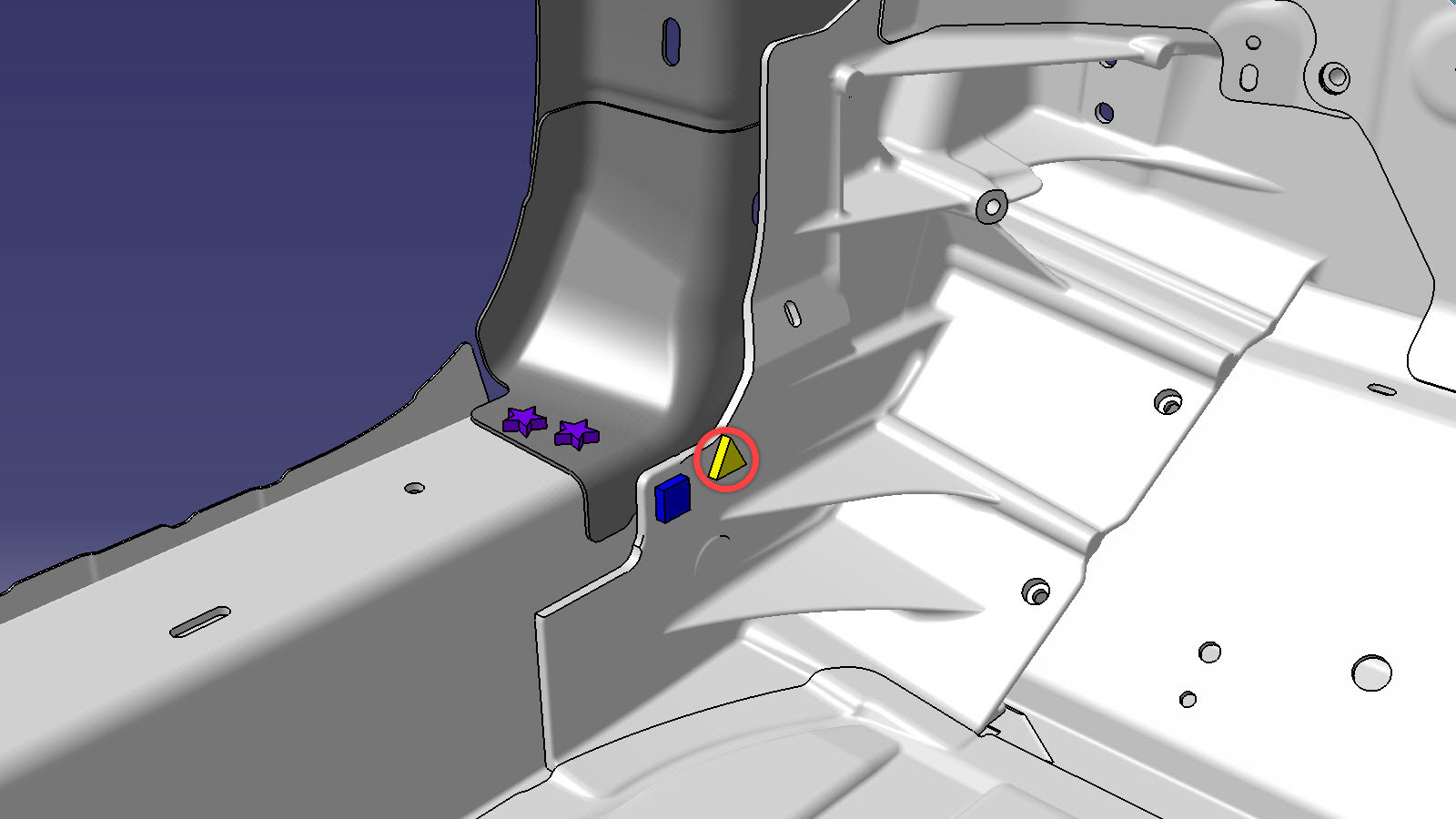

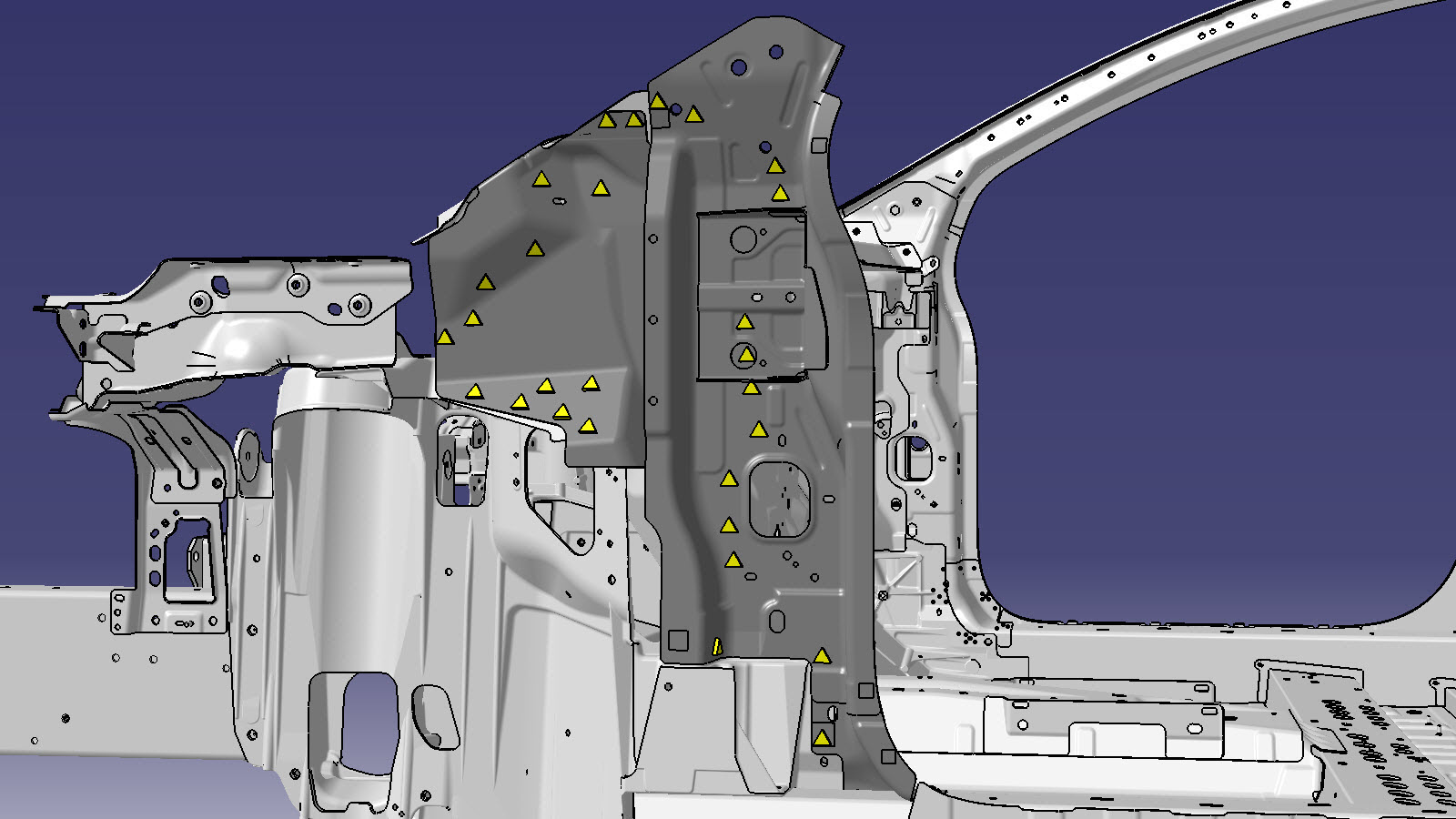

Remova o componente original.
ou soldaduras por pontos de fábrica
ou soldaduras por pontos de fábrica de perfuração
Nota
Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

ou RIVTAC

ou parafuso, cabeça Torx

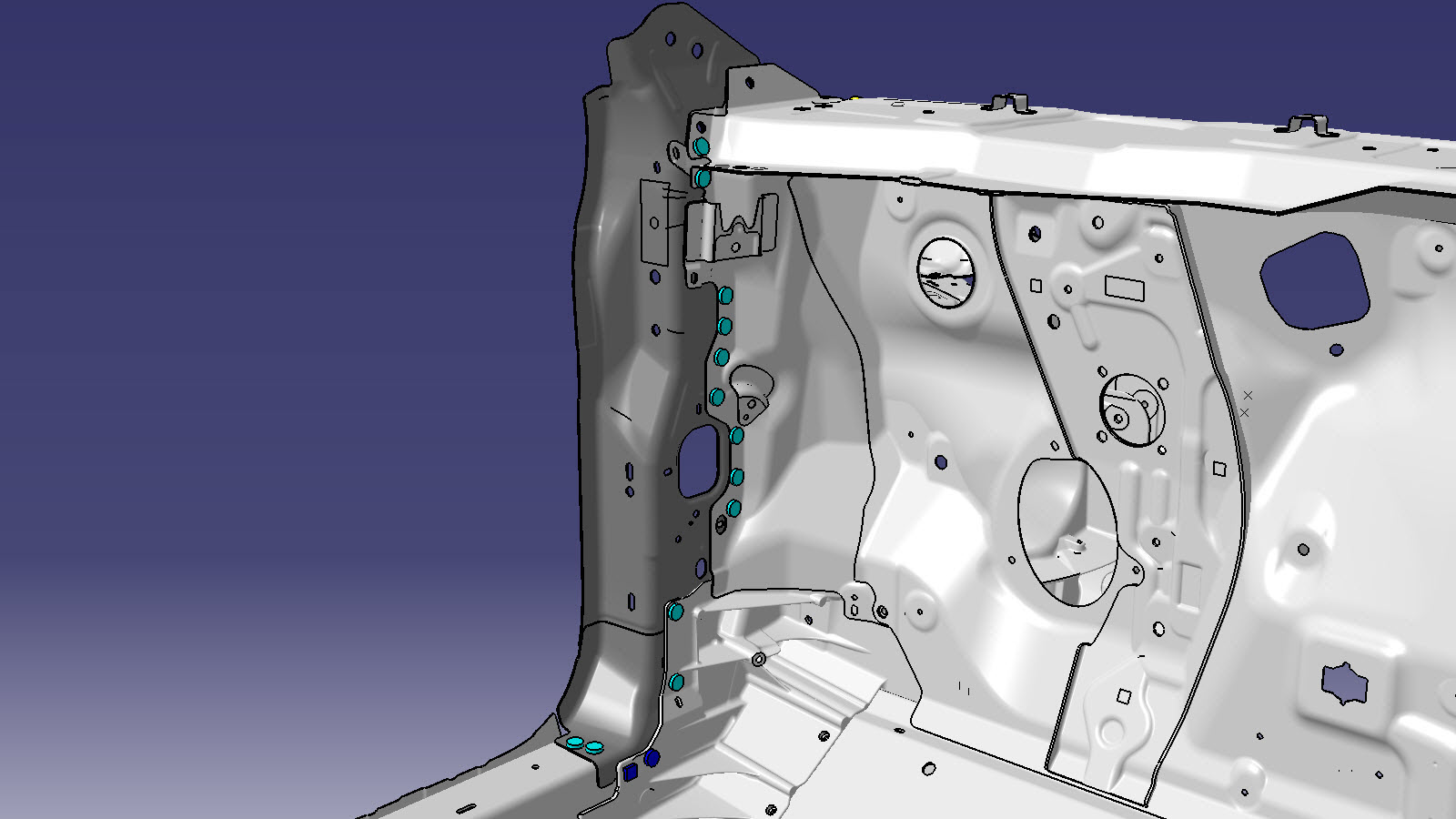

Prepare a instalação.

ou rebites estruturais de resistência elevada, 6,5 mm

ou rebites embutidos, 4,8 mm, compridos

ou parafuso, cabeça Torx
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Aperte o parafuso a 30 Nm.
Instale o item Parte interior do pilar A.

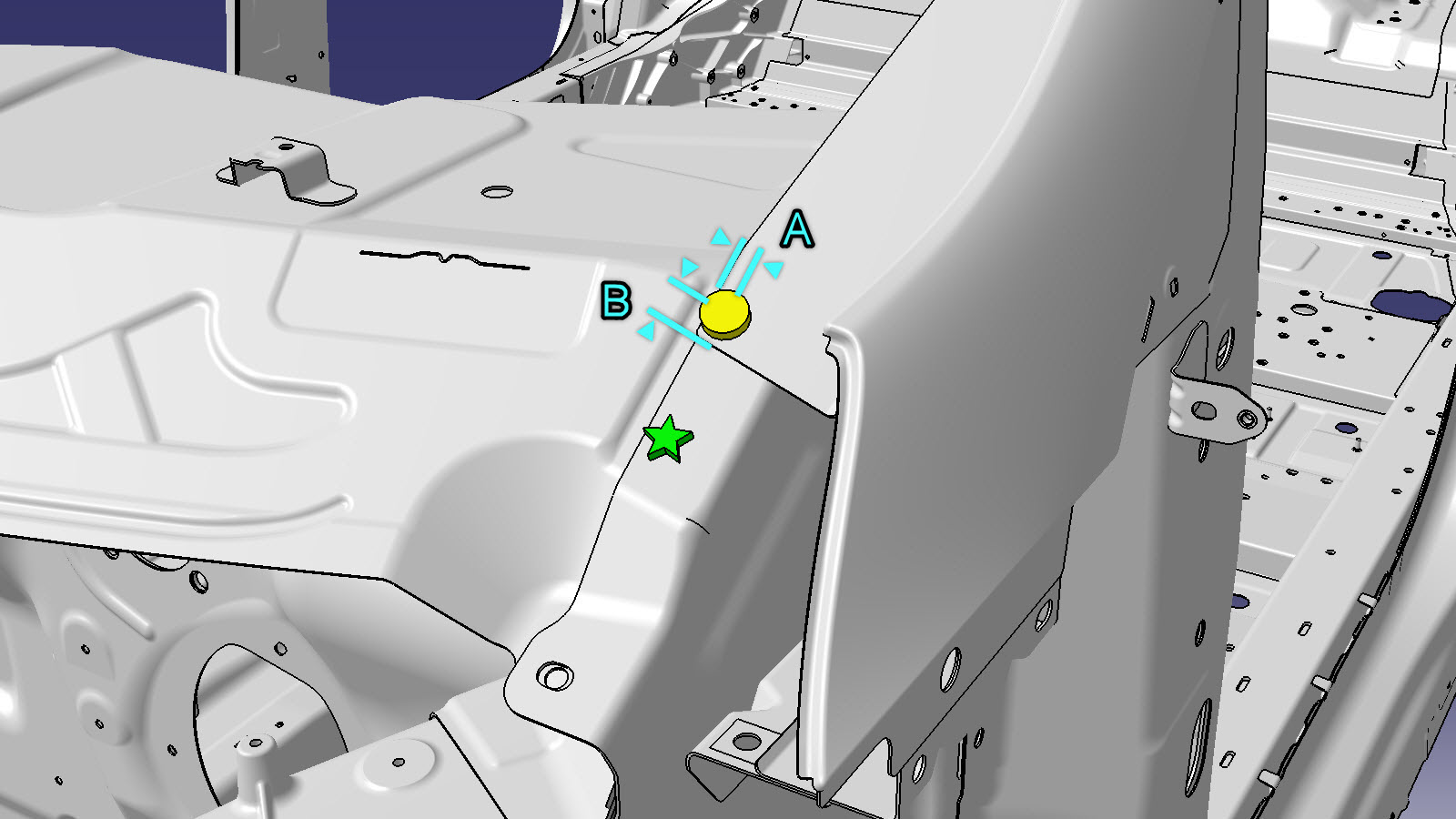

Instale os fixadores, conforme indicado.
ou rebites embutidos, 4,8 mm, compridos
- A = 8 mm.
- B = 11 mm.
ou rebites ocos, S38
Realize quaisquer operações pós-reparação necessárias.
