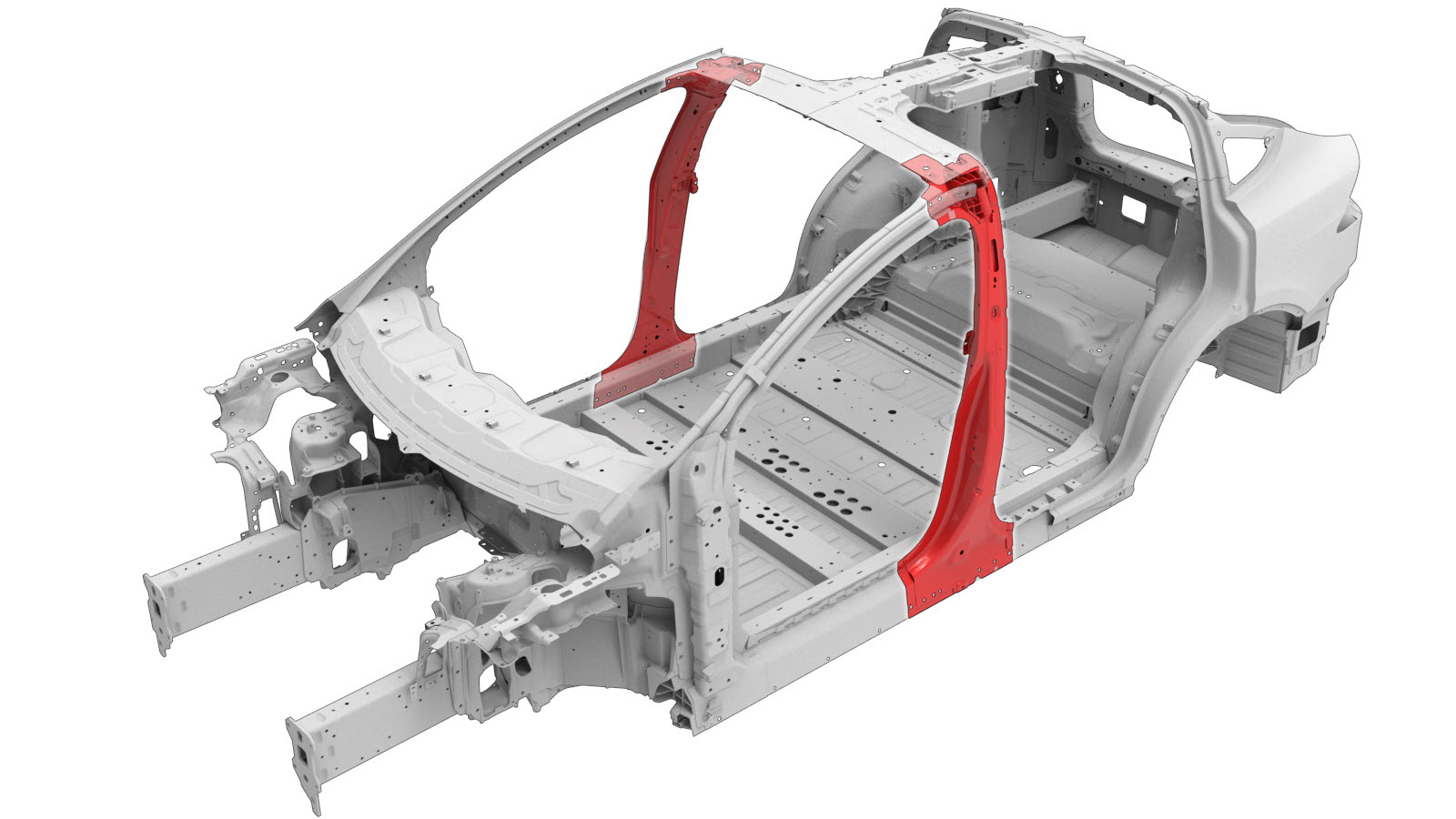

Pilar B (completo)

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas

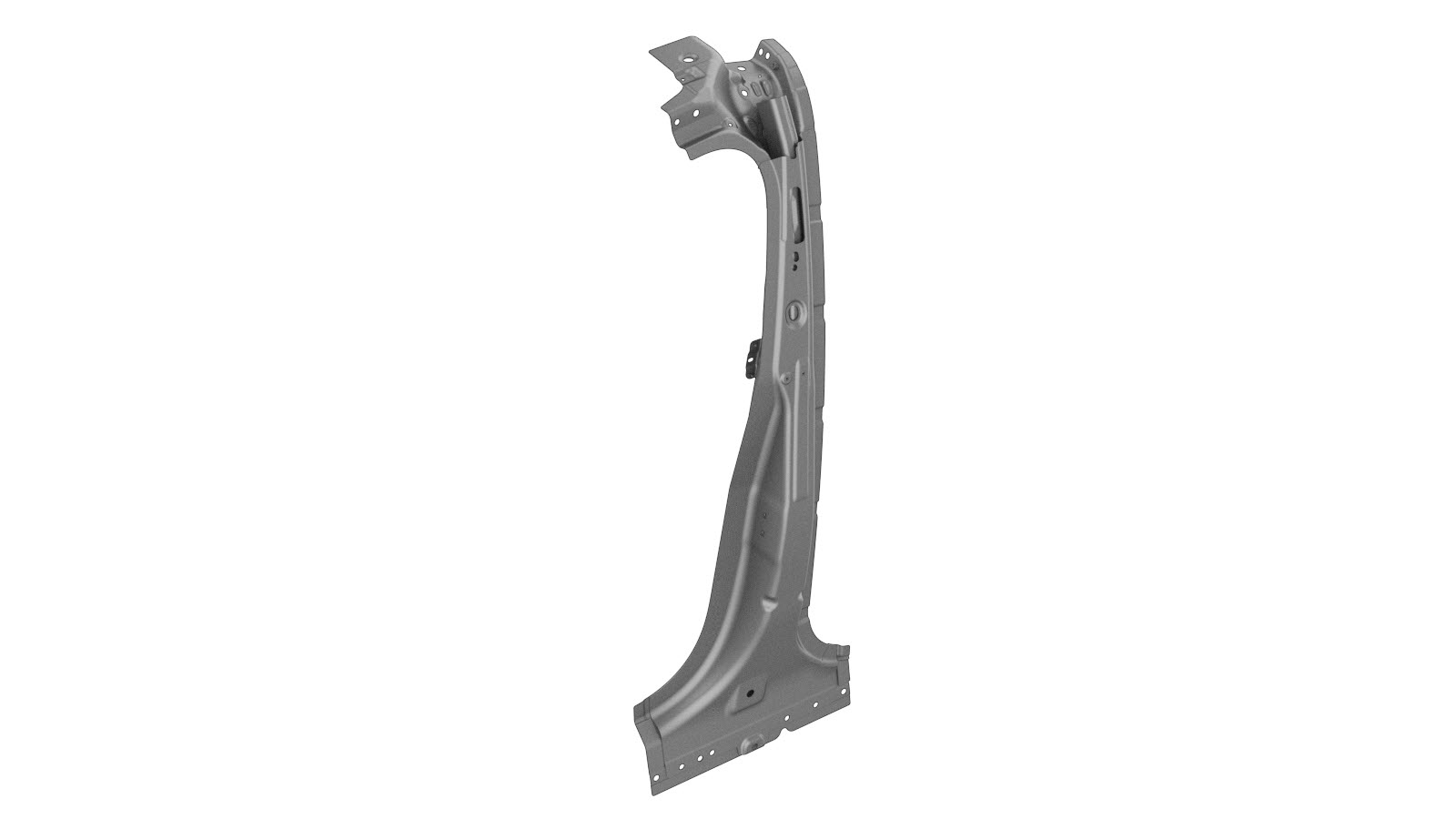

1	ASY B PLR COMPLETE (Pilar B – completo)
3	Rebite estrutural de resistência elevada, 6,5 mm
2	Rebite oco S28
6	Rebite oco S48
1	Parafuso (dois lados)	Número de peça Tesla 1060709-00-B.
2	Parafuso, cabeça Torx	Número de peça Tesla 1621820-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

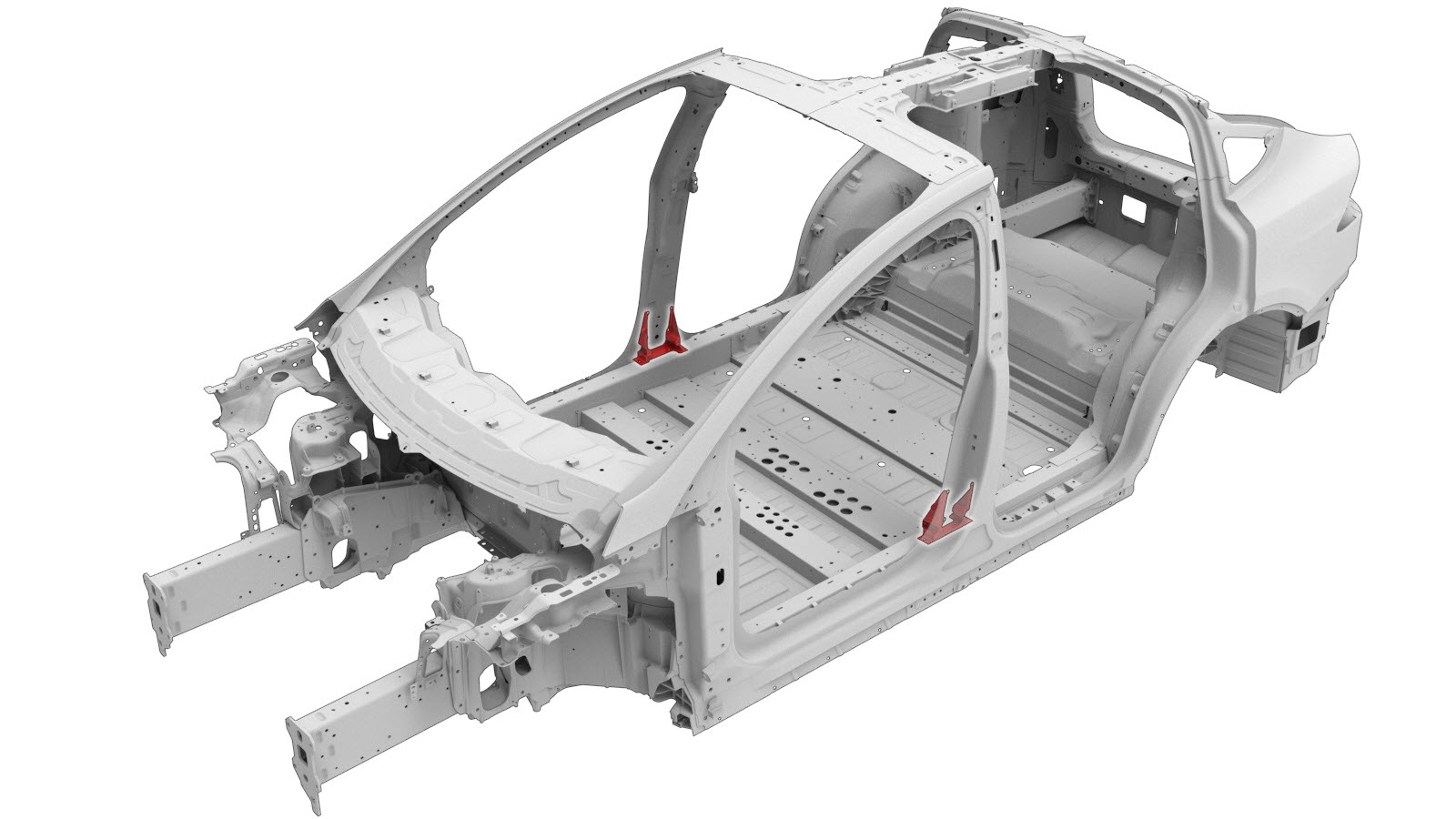

Retire o item Reforço do pilar B à soleira.
Remova a parte necessária de Parte lateral exterior da carroçaria para expor o componente subjacente a ser substituído.

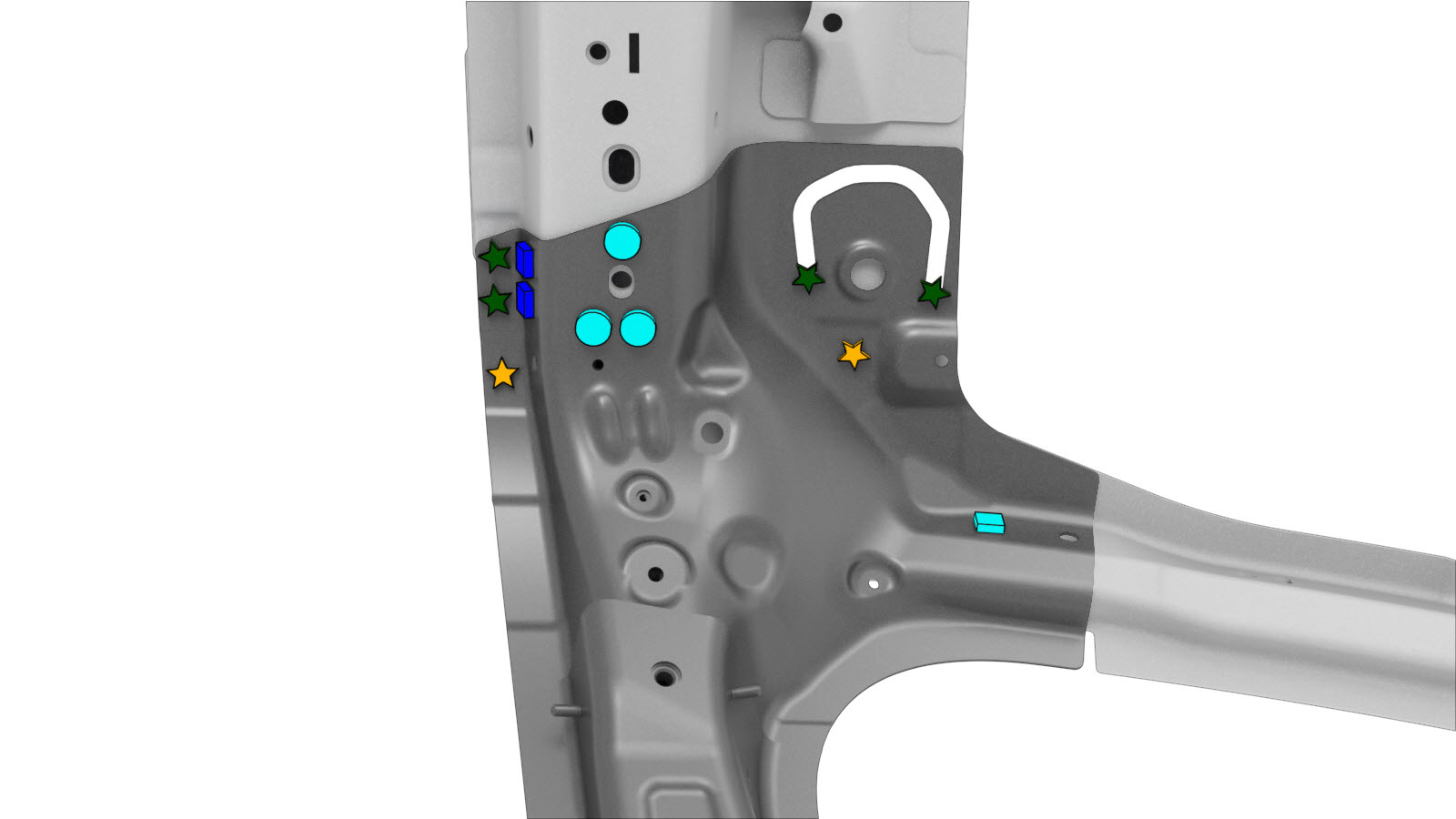

Remova o componente original.
ou SPR de fábrica
ou parafusos

ou parafuso, cabeça Torx

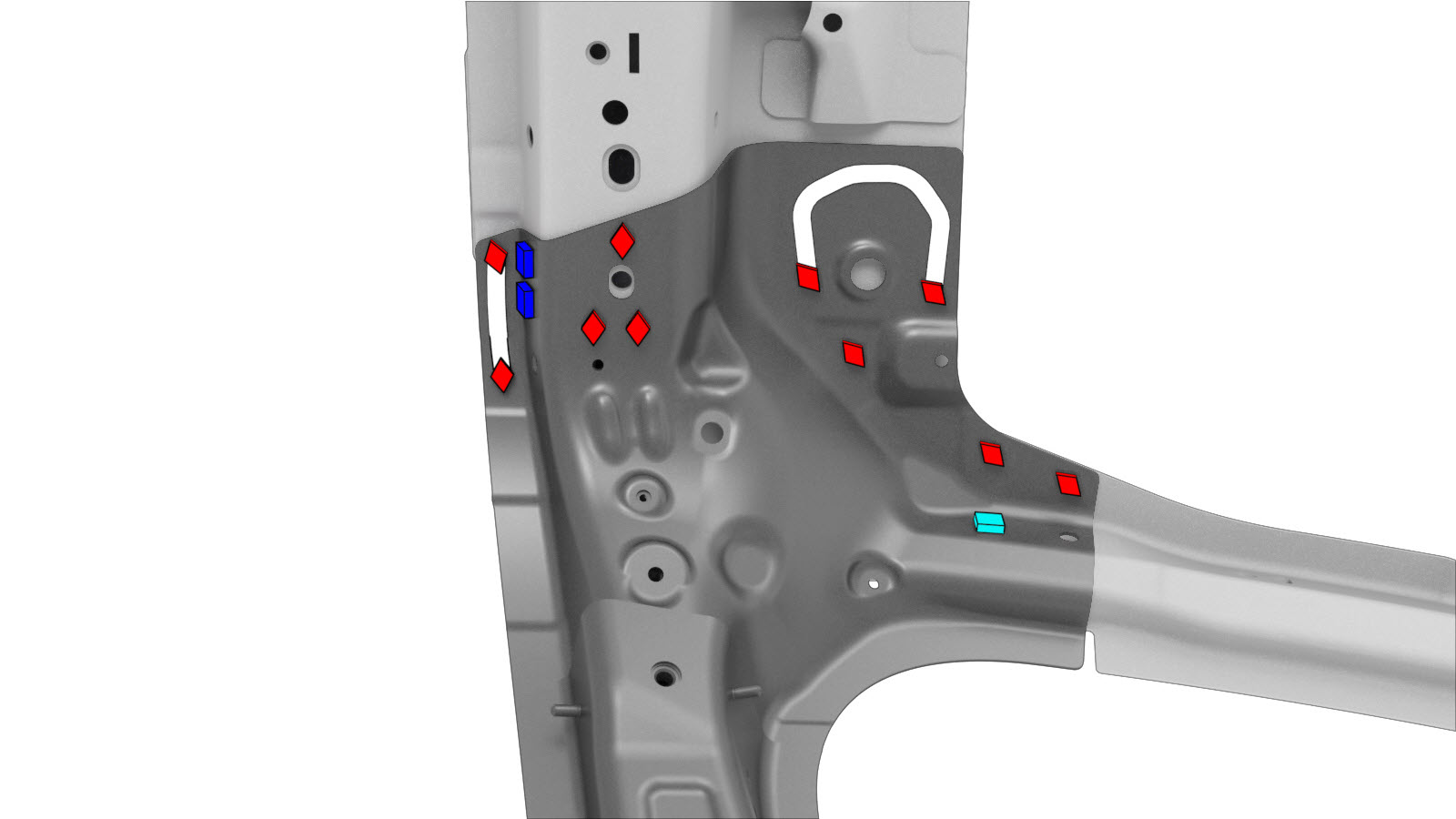

Prepare a instalação.

ou rebites estruturais de resistência elevada, 6,5 mm

ou rebites ocos, S28

ou rebites ocos, S48

ou parafusos

ou parafuso, cabeça Torx

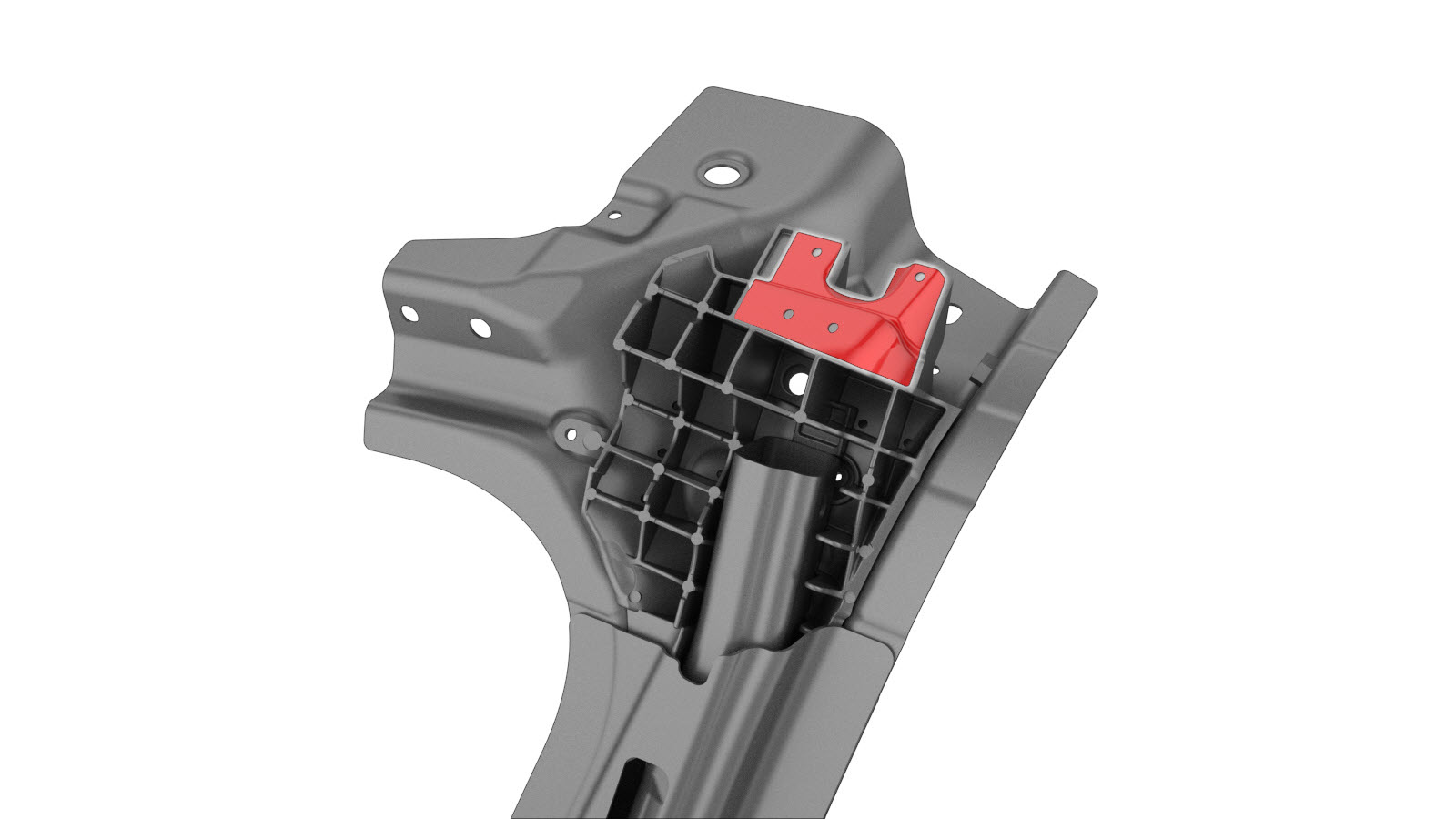

Retifique a secção destacada da espuma estrutural na peça de assistência de pilar B nova até ficar nivelada com as bordas do bloco de reforço de nylon.

Aviso
Remova a espuma estrutural numa área bem ventilada. Utilize equipamento de proteção individual adequado.
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

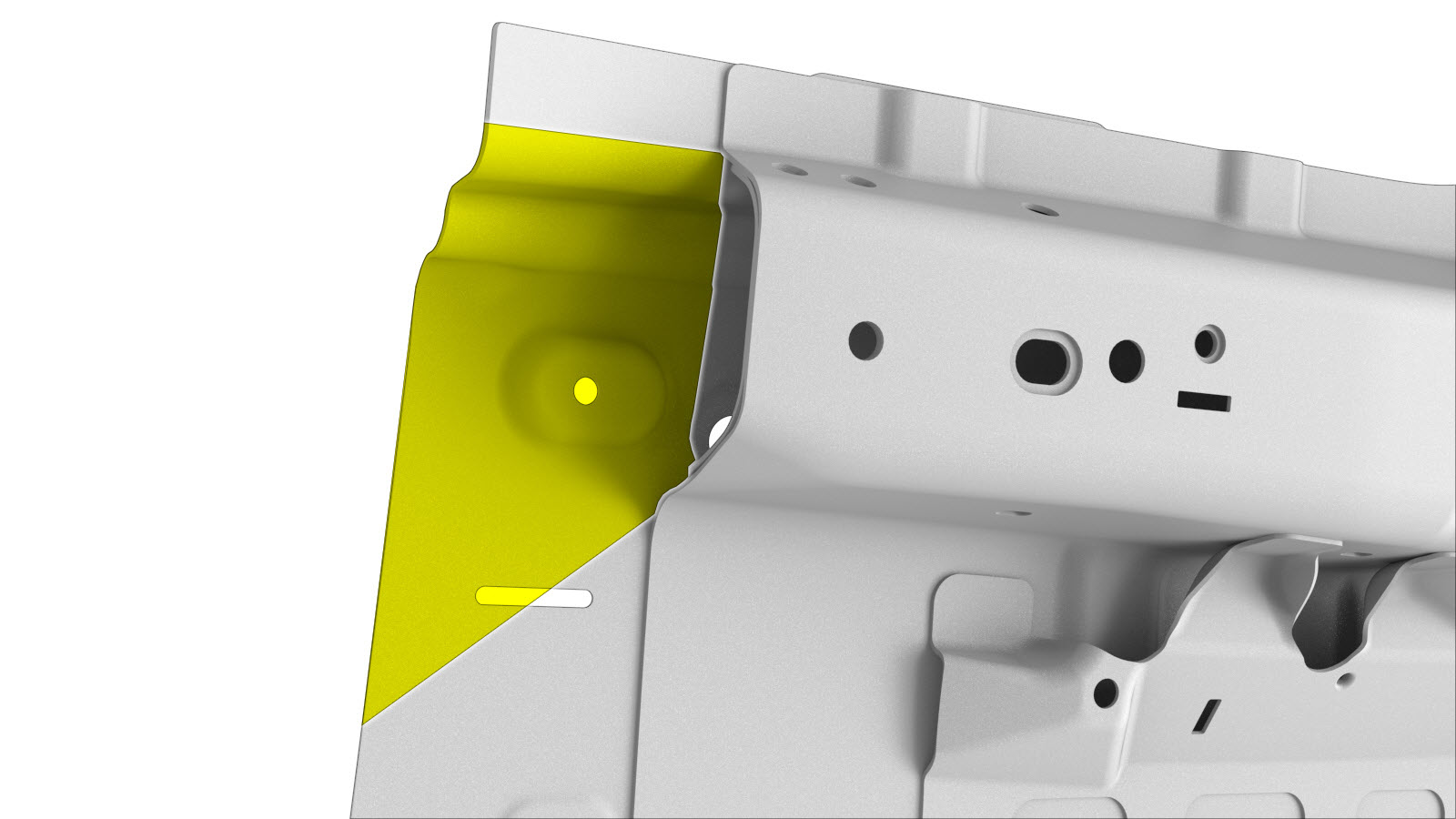

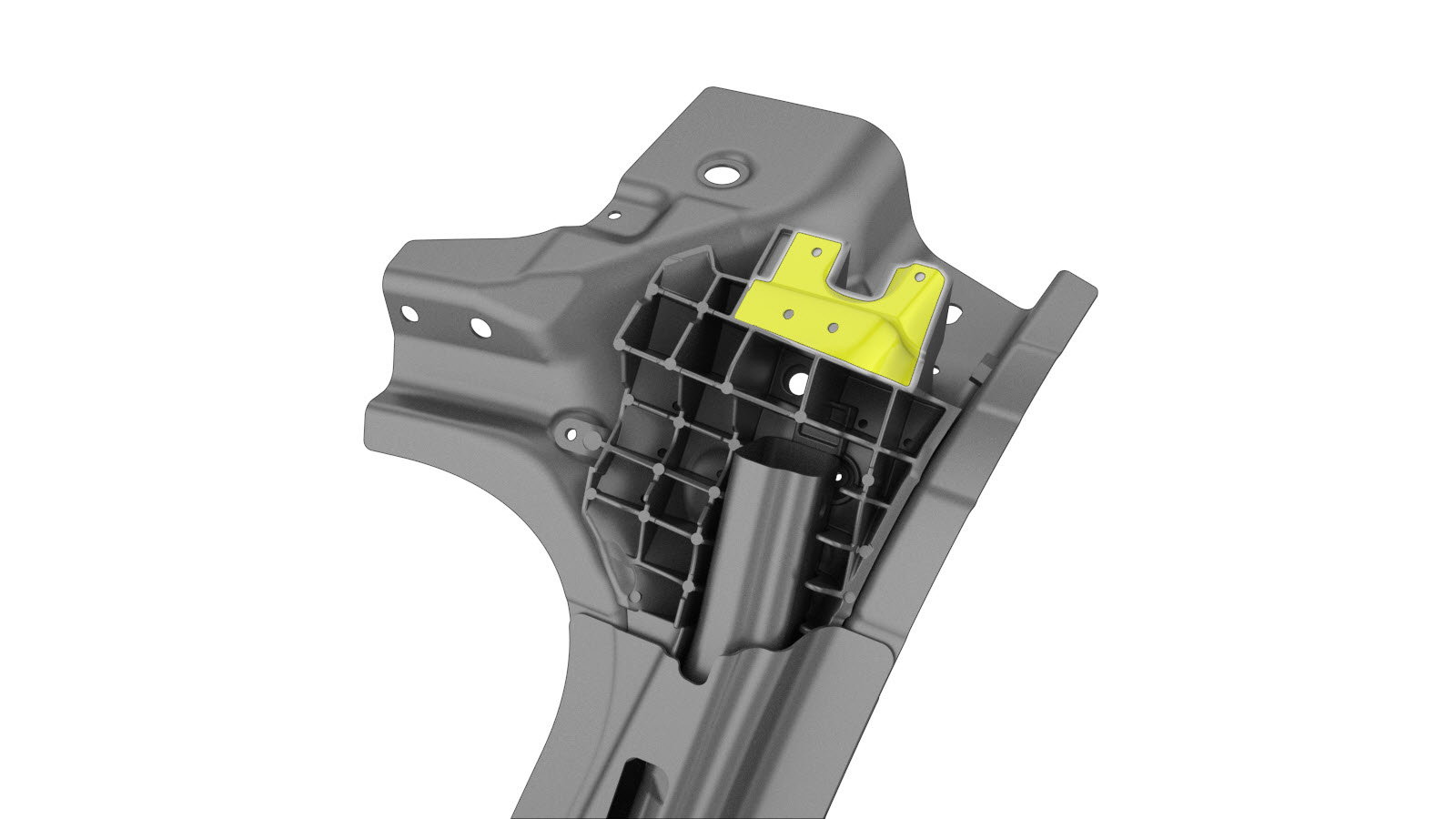

Aplique uma camada de adesivo estrutural no topo da espuma estrutural no bloco de reforço de nylon do reforço do pilar B (destacado a amarelo). Aplique, também, uma camada base de adesivo estrutural no lado inferior da parte superior do travessão dianteiro, na área destacada a amarelo.
Instale o item Reforço do pilar B à soleira.
Instale o novo componente ou componentes.
Aperte todos os parafusos a 24 Nm.
Instale a parte necessária do Parte lateral exterior da carroçaria removida para expor o componente a ser substituído.
Realize quaisquer operações pós-reparação necessárias.
