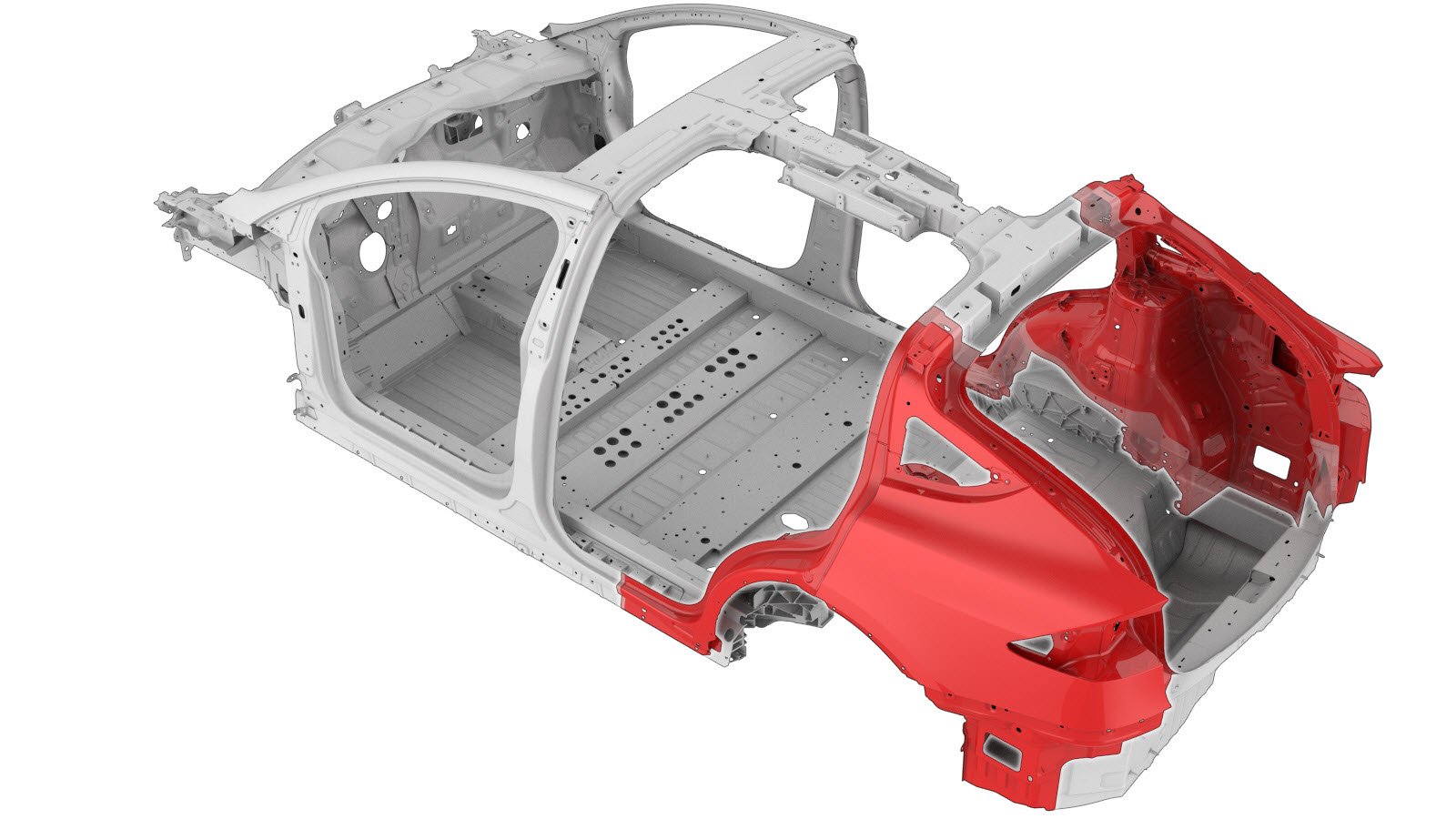

Conjunto completo de quarto traseiro
Código de correção:
10100113902
10100114602
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Este procedimento aplica-se a todos os veículos Model X a partir do ano 2021.
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | ASY - RR QTR OTR COMP (Conjunto completo de quarto traseiro) | |
| 26 | Rebite de cabeça redonda estrutural, 6,5 mm | |
| 14 | Rebite estrutural de resistência elevada, 6,5 mm | |
| 2 | Rebite embutido, 4,8 mm, curto | |
| 1 | Rebite embutido, 4,8 mm, comprido | |
| 3 | Rebite oco S18 | |
| 6 | Rebite oco S28 | |
| 8 | Rebite oco S38 | |
| 4 | Parafuso , M8x27 | Número de peça Tesla 1621820-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Reforço exterior do nó traseiro.
-
Remova o componente original.
-

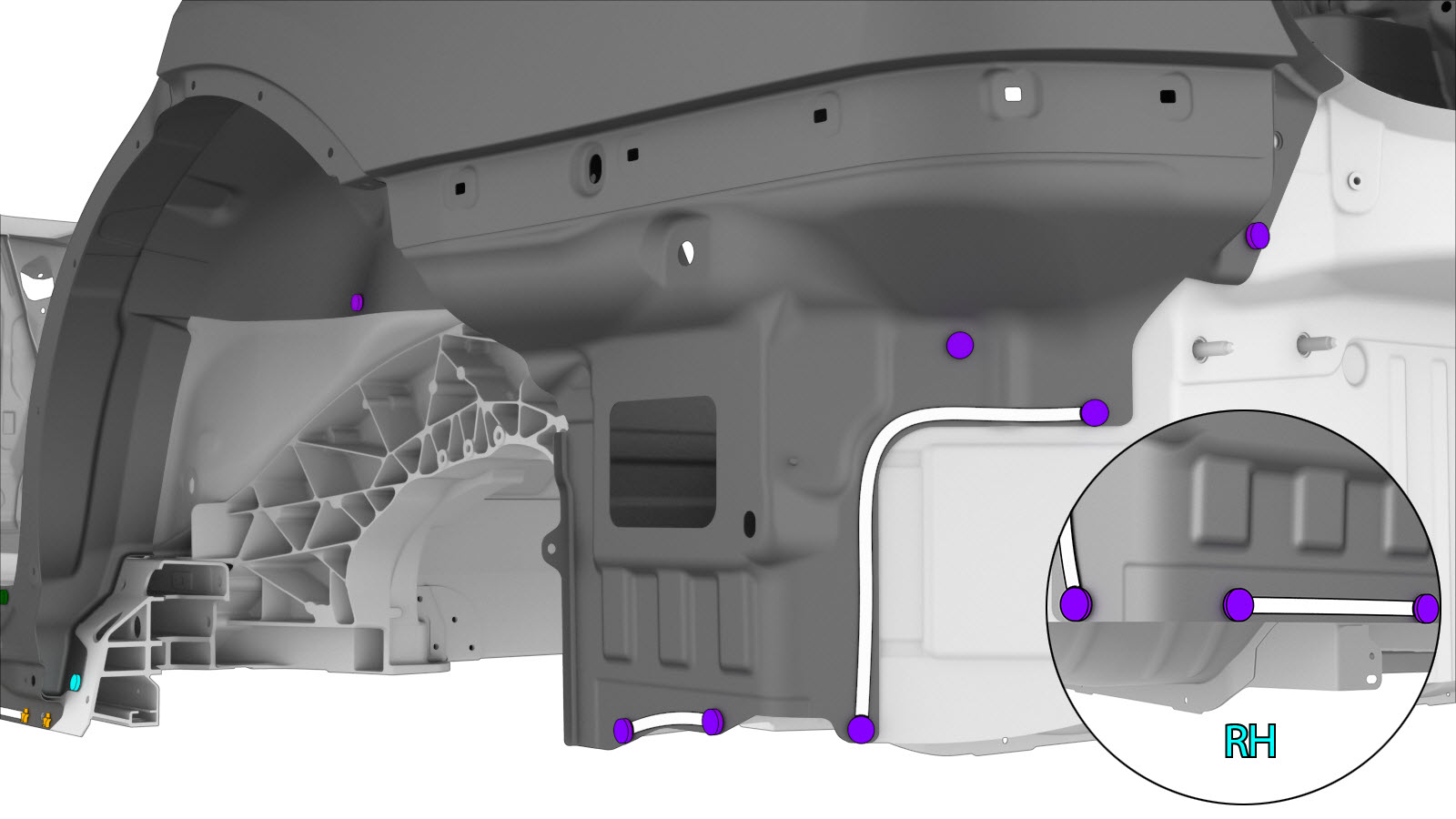

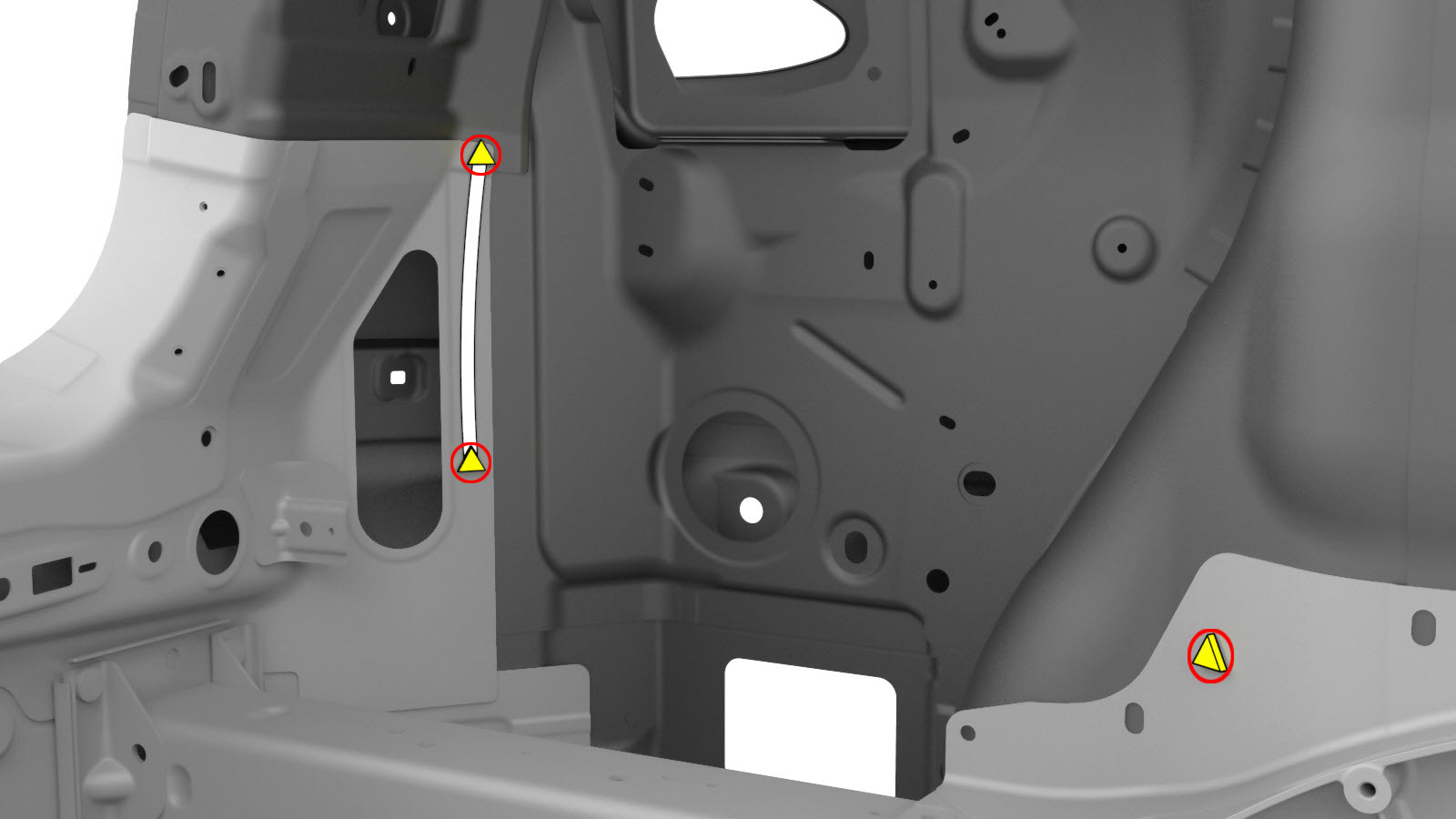

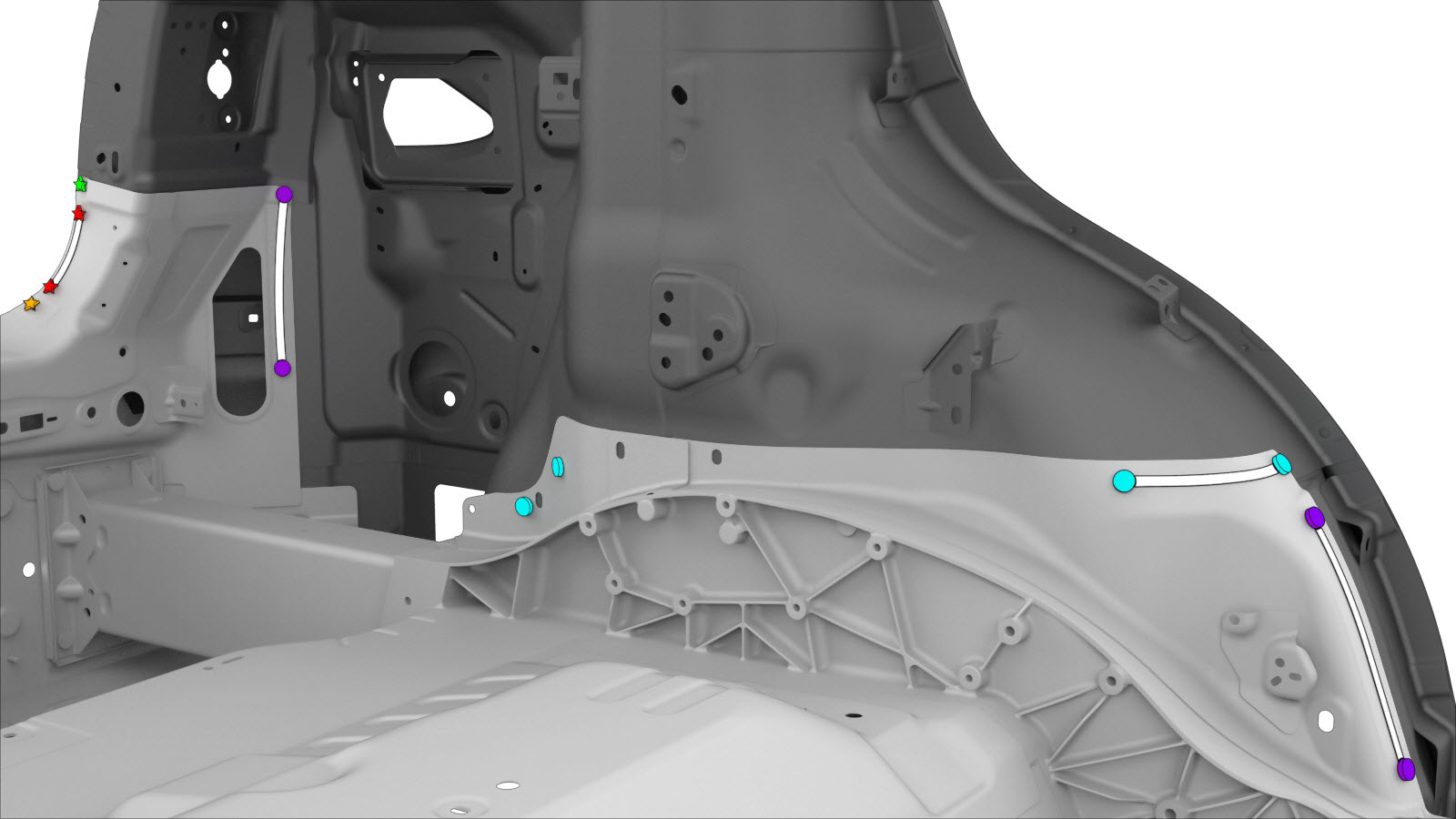

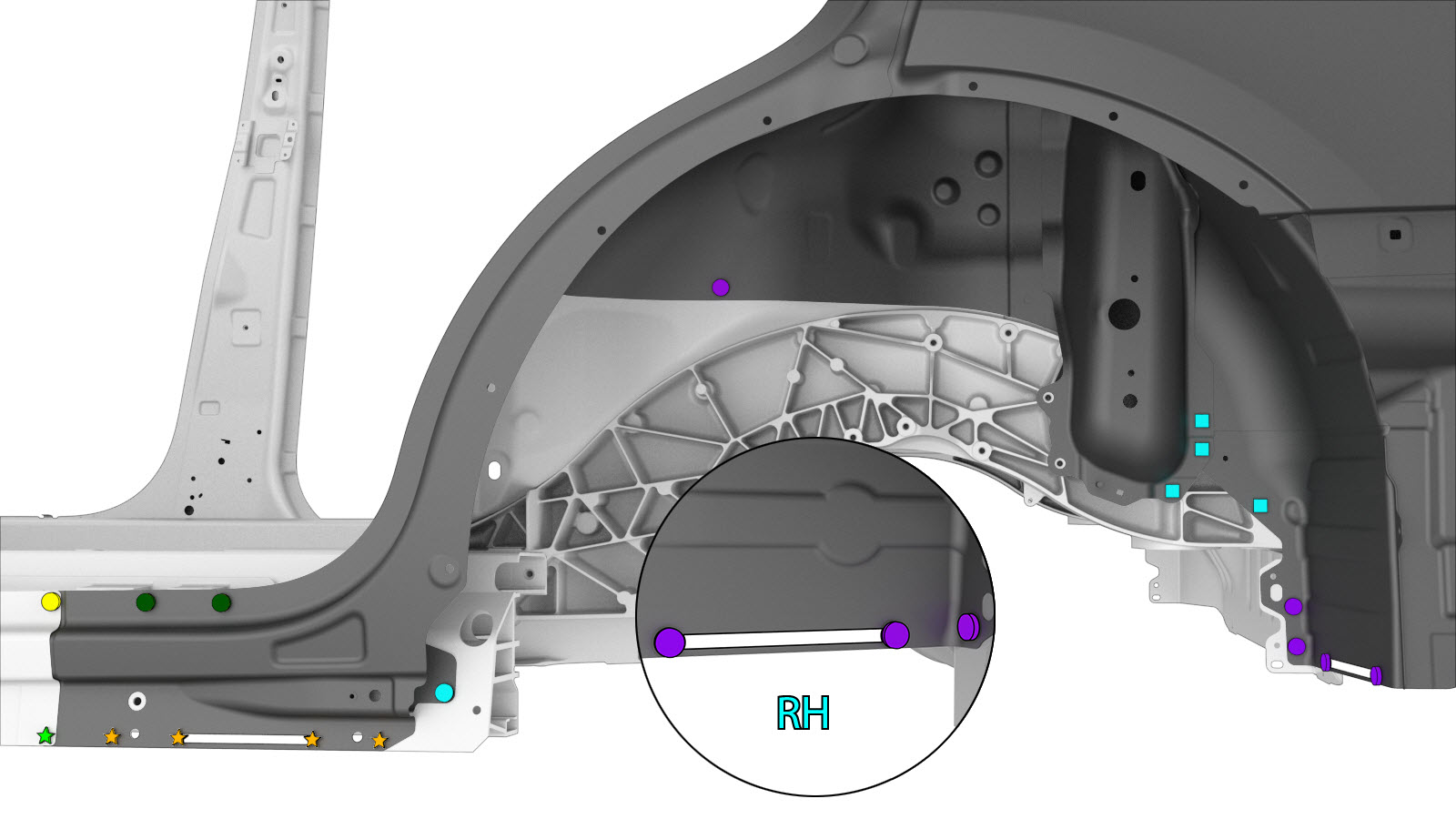

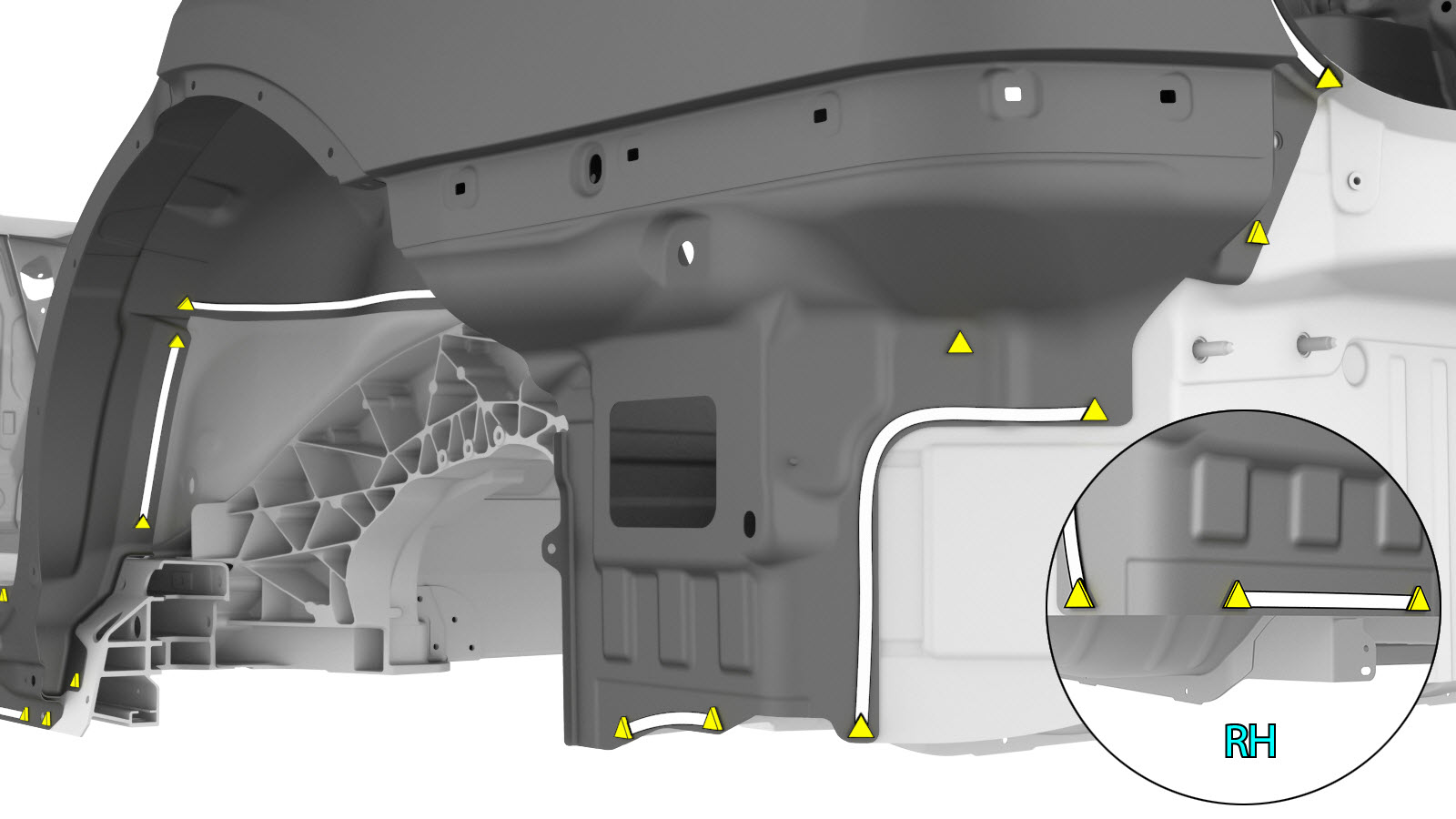

Prepare a instalação.
ou rebites de cabeça redonda estruturais, 6,5 mm
ou rebites estruturais de resistência elevada, 6,5 mm- A = 51 mm.
- B = 15 mm.
ou rebites embutidos, 4,8 mm, curtos
ou rebites embutidos, 4,8 mm, compridos
ou parafusos

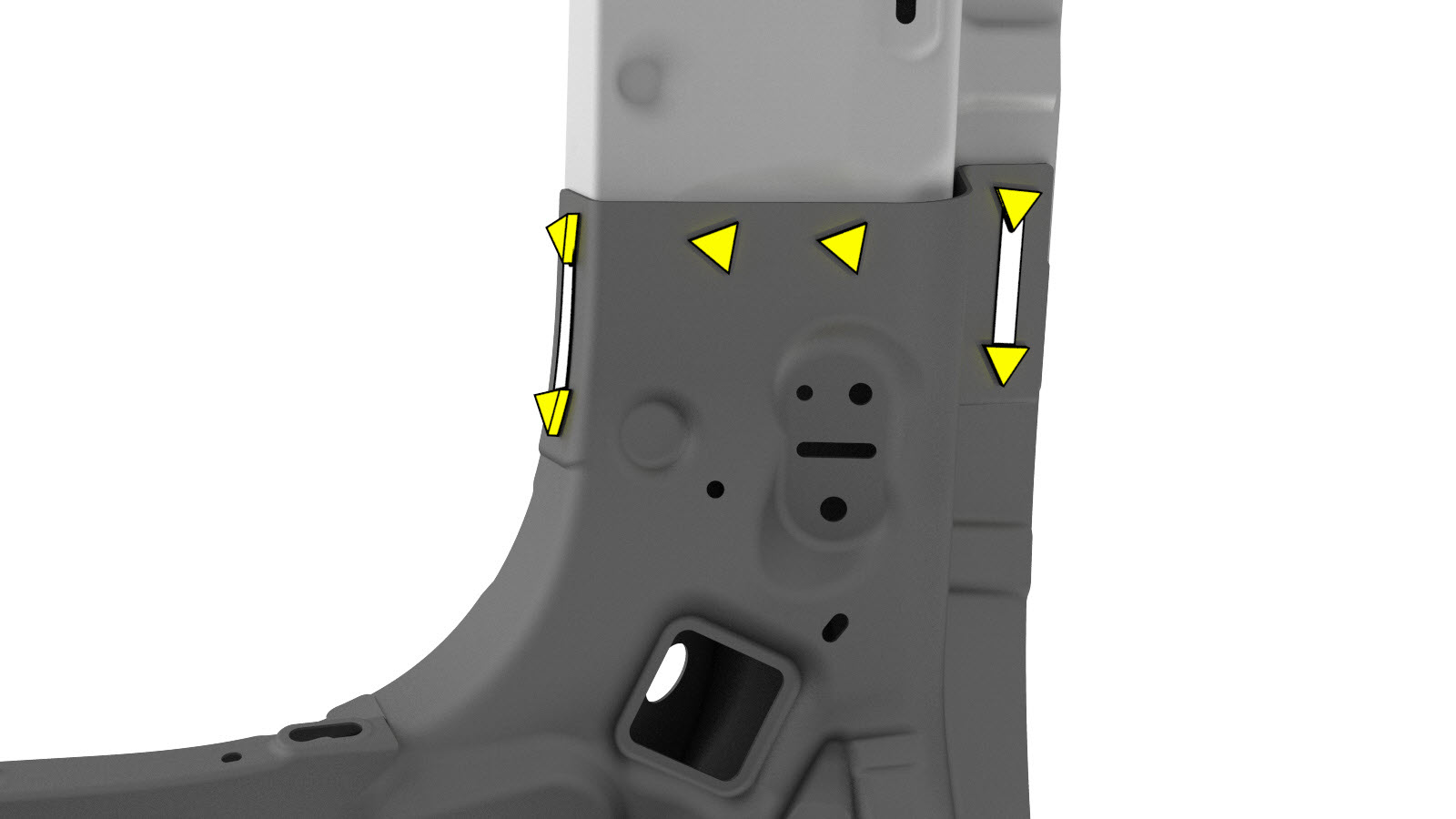

- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-
Instale o novo componente ou componentes.
Aperte todos os parafusos a 25 Nm.
-
Instale o item Reforço exterior do nó traseiro.
-

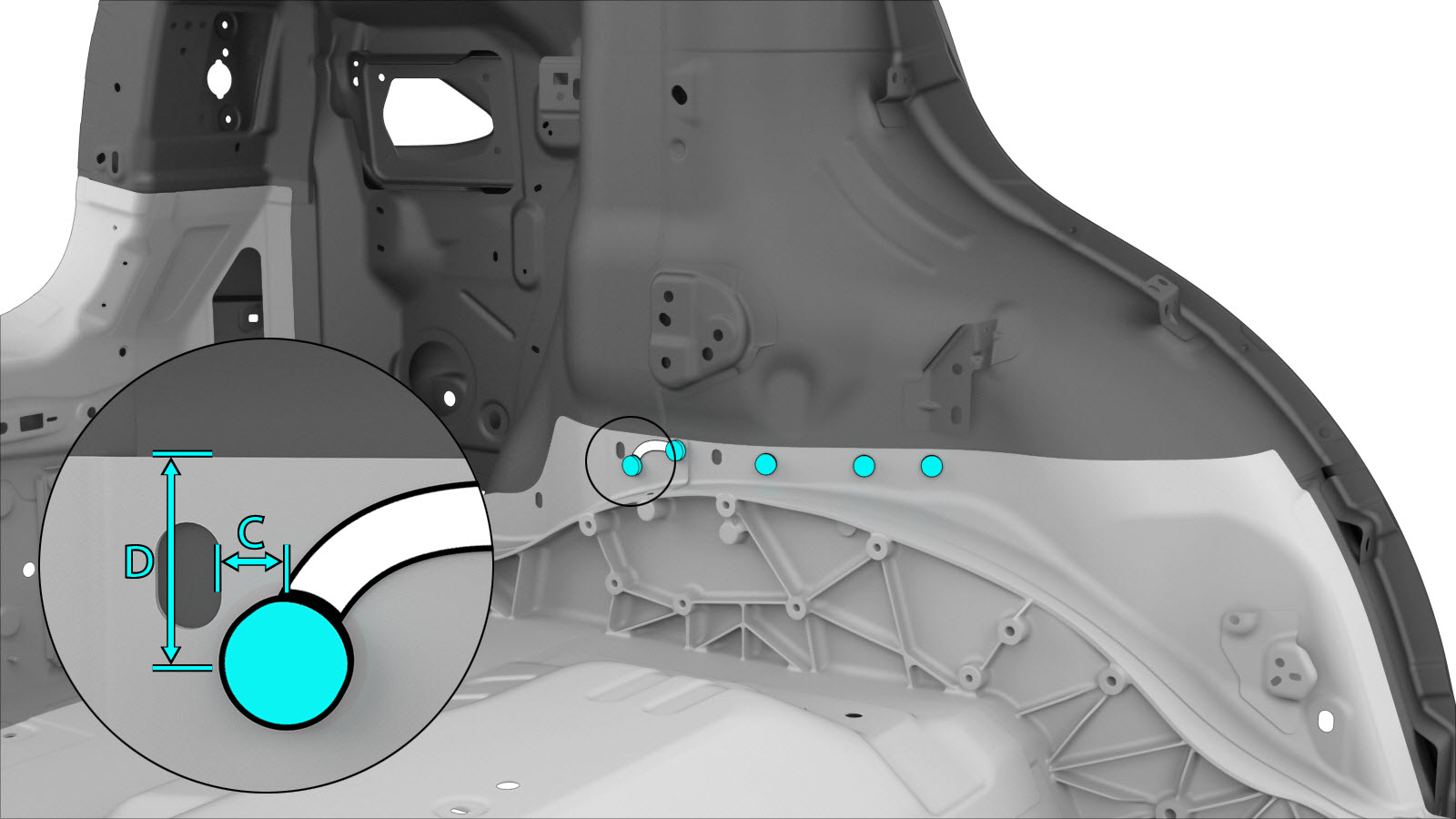

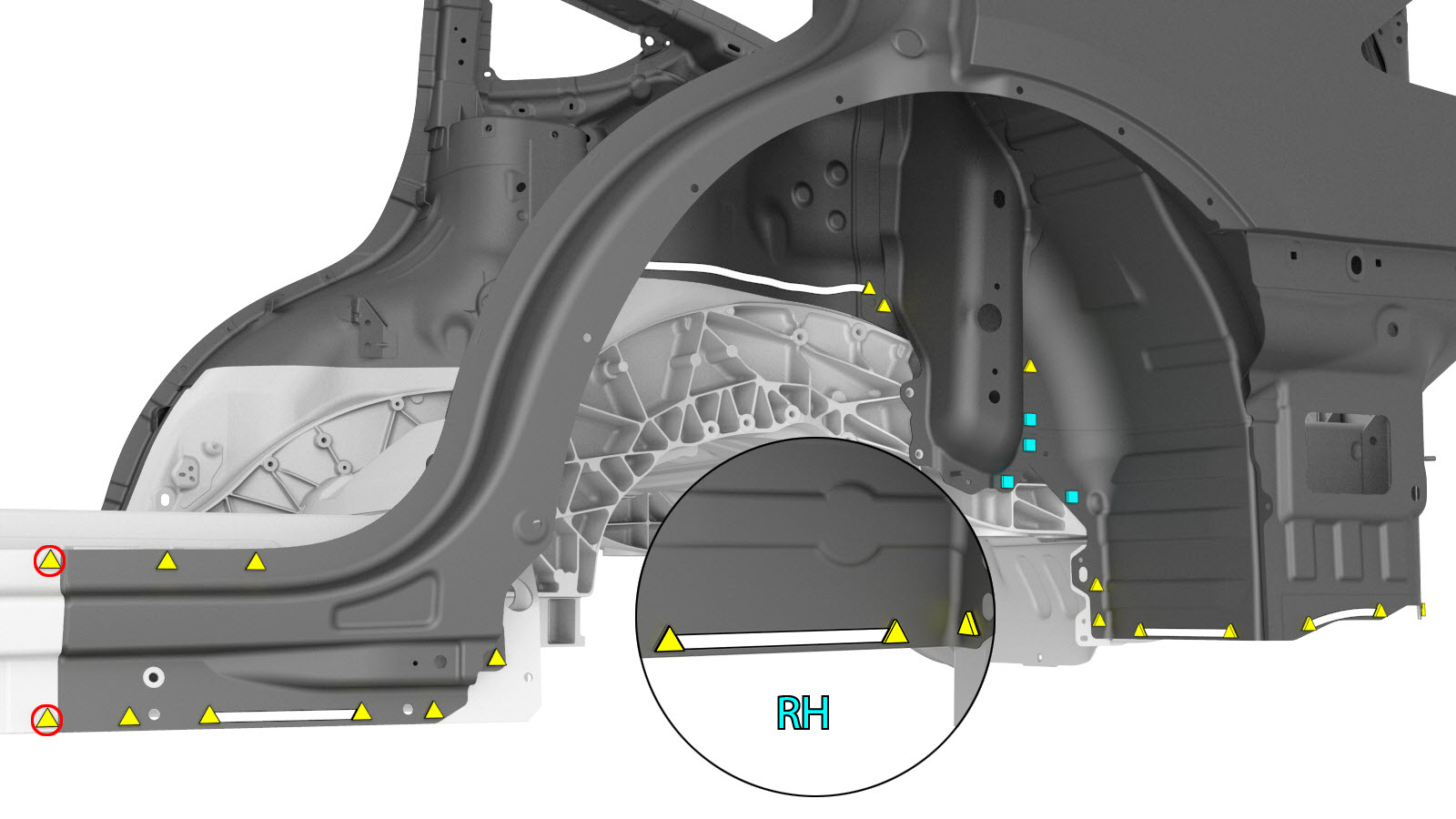

Instale os fixadores, conforme indicado.
ou rebites estruturais de resistência elevada, 6,5 mm
- C = 10 mm.
- D = 29 mm.
-

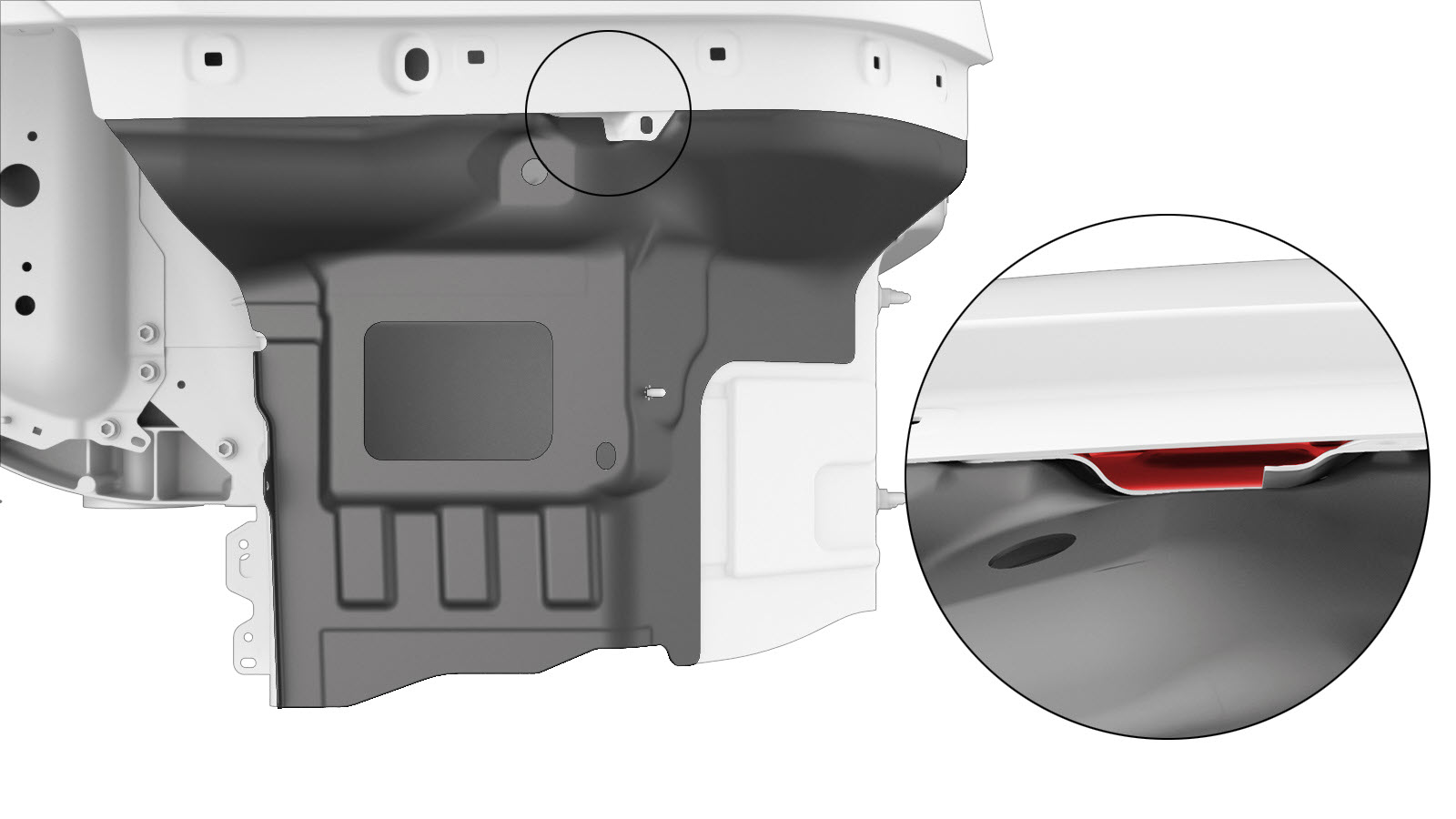

Apenas para veículos construídos até 14 de fevereiro de 2022: Preencha a folga entre o painel da parte exterior de quarto e o painel da parte inferior exterior de quarto (indicado a vermelho) com uretano.
- Assim que o uretano estiver seco, utilize vedante para juntas para preencher completamente a junta.
- Realize quaisquer operações pós-reparação necessárias.
