Conjunto do painel de apoio dos pés

Código de correção: 10101022702 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas

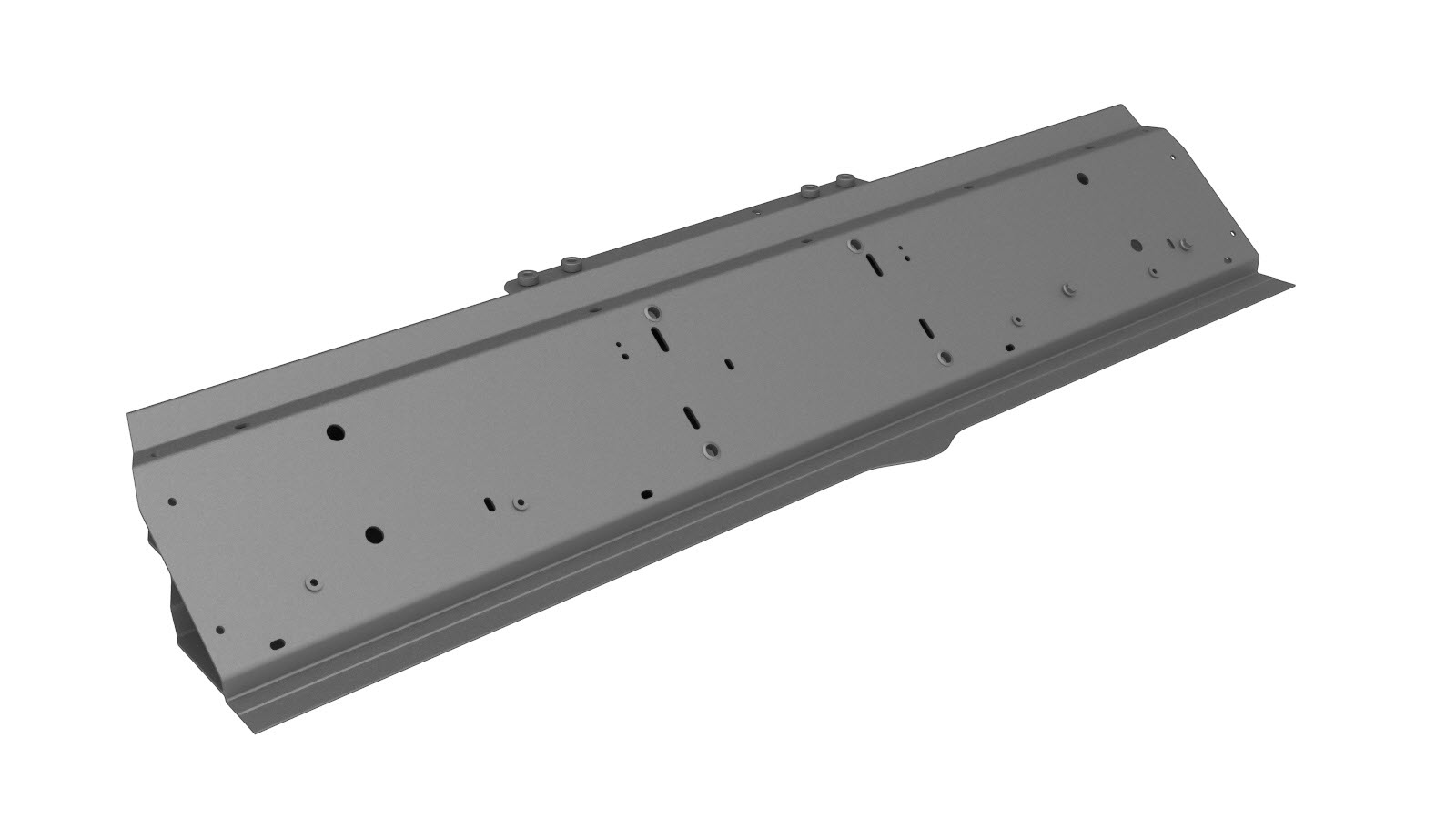

1	ASY-CROSSMEMBER TOEBOARD (Conjunto do painel de apoio dos pés)

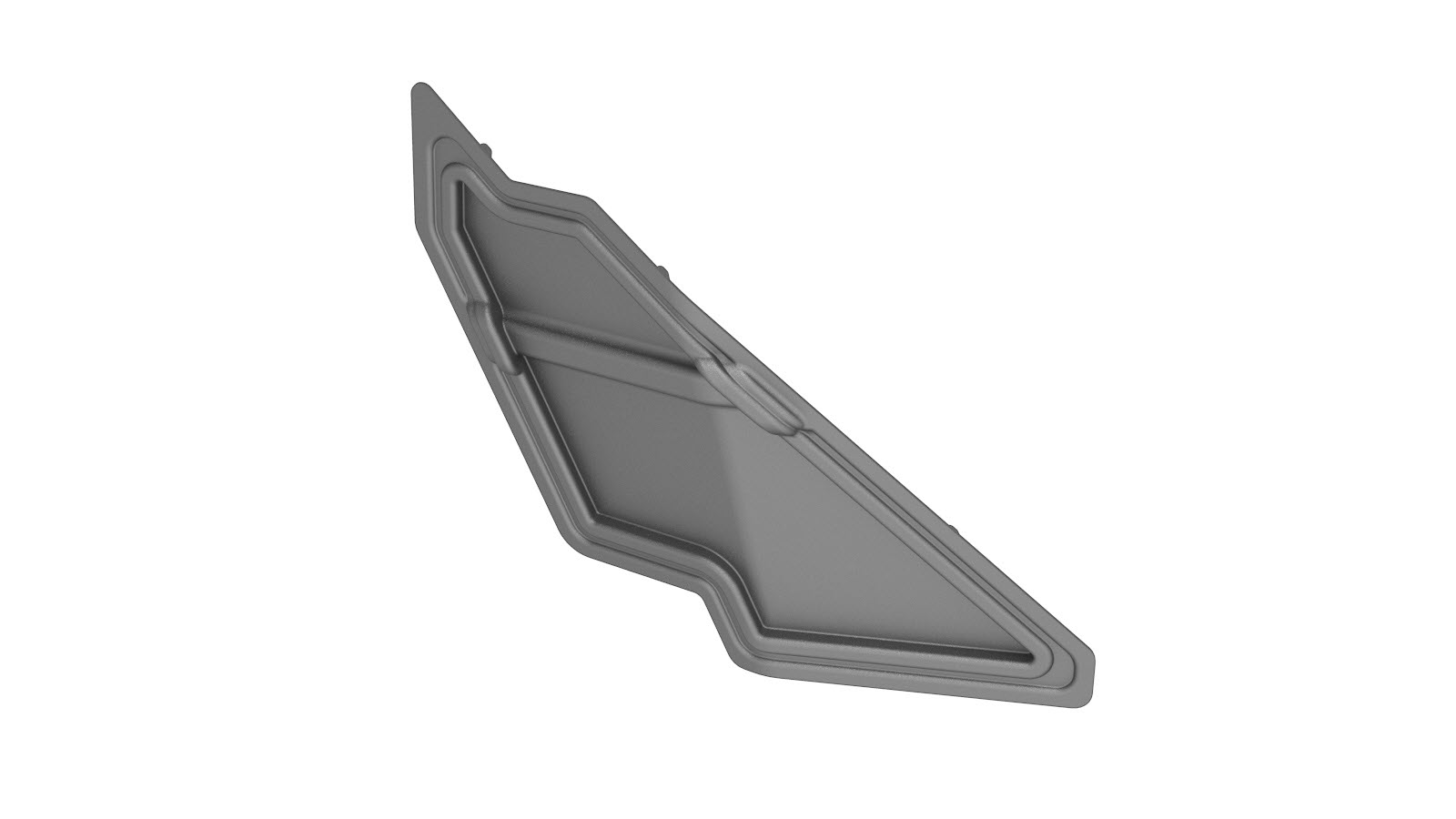

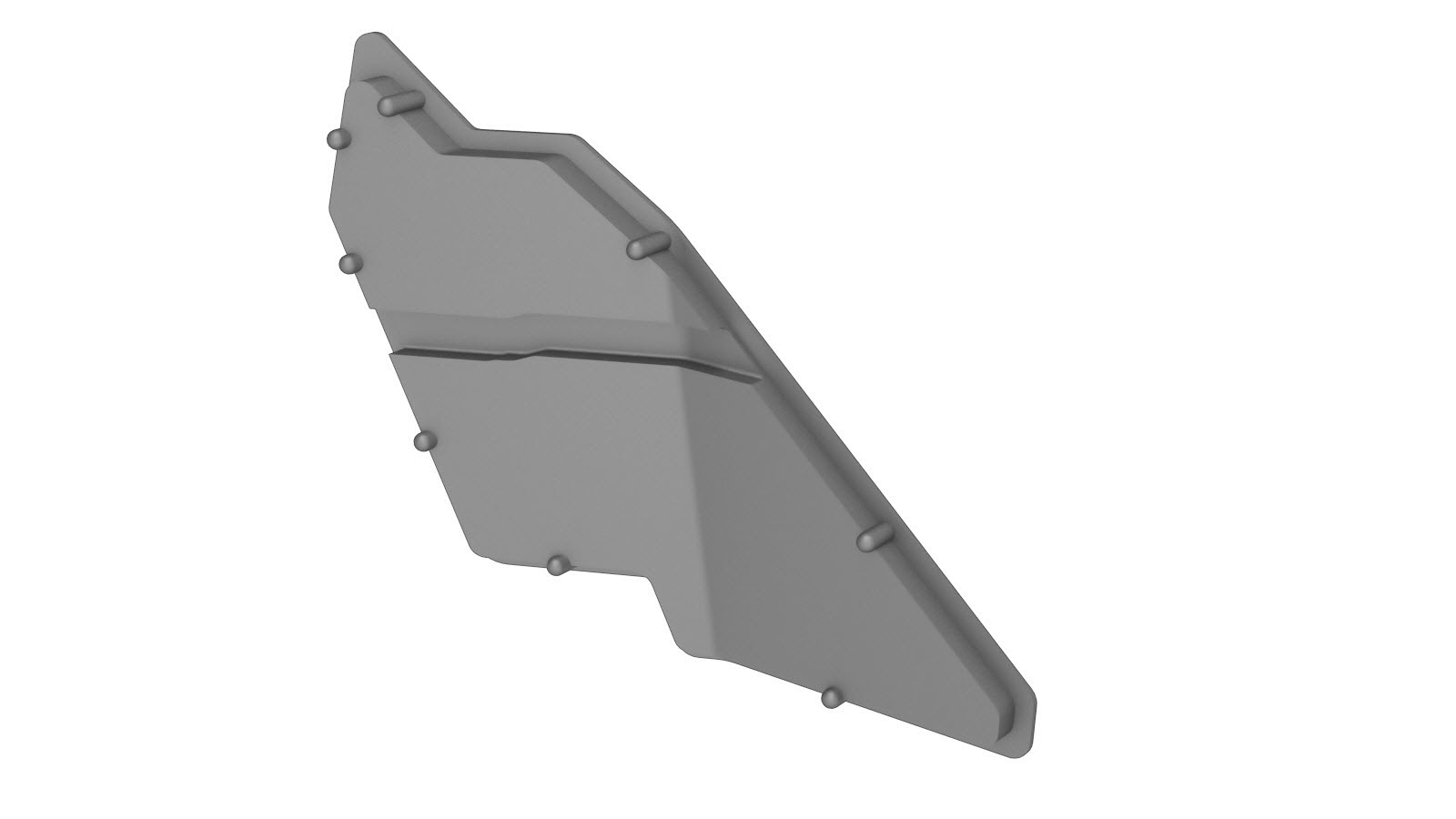

1	Defletor de NVH do painel de apoio dos pés do lado esquerdo	Número de peça Tesla 1622950-00-A.
1	Defletor de NVH do painel de apoio dos pés do lado direito	Número de peça Tesla 1622951-00-A.
11	Rebite estrutural de resistência elevada, 6,5 mm
9	Rebite de cabeça redonda estrutural, 6,5 mm
2	Rebite embutido, 4,8 mm, comprido
8	Rebite embutido estrutural, 6,5 mm
2	Rebite de flange estrutural
3	Parafuso, cabeça Torx , M8x34	Número de peça Tesla 1022448-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Retire o item Conjunto da torre do amortecedor (dianteiro).
Retire o item Parte lateral da carenagem.
Retire o item Soleira (completa).

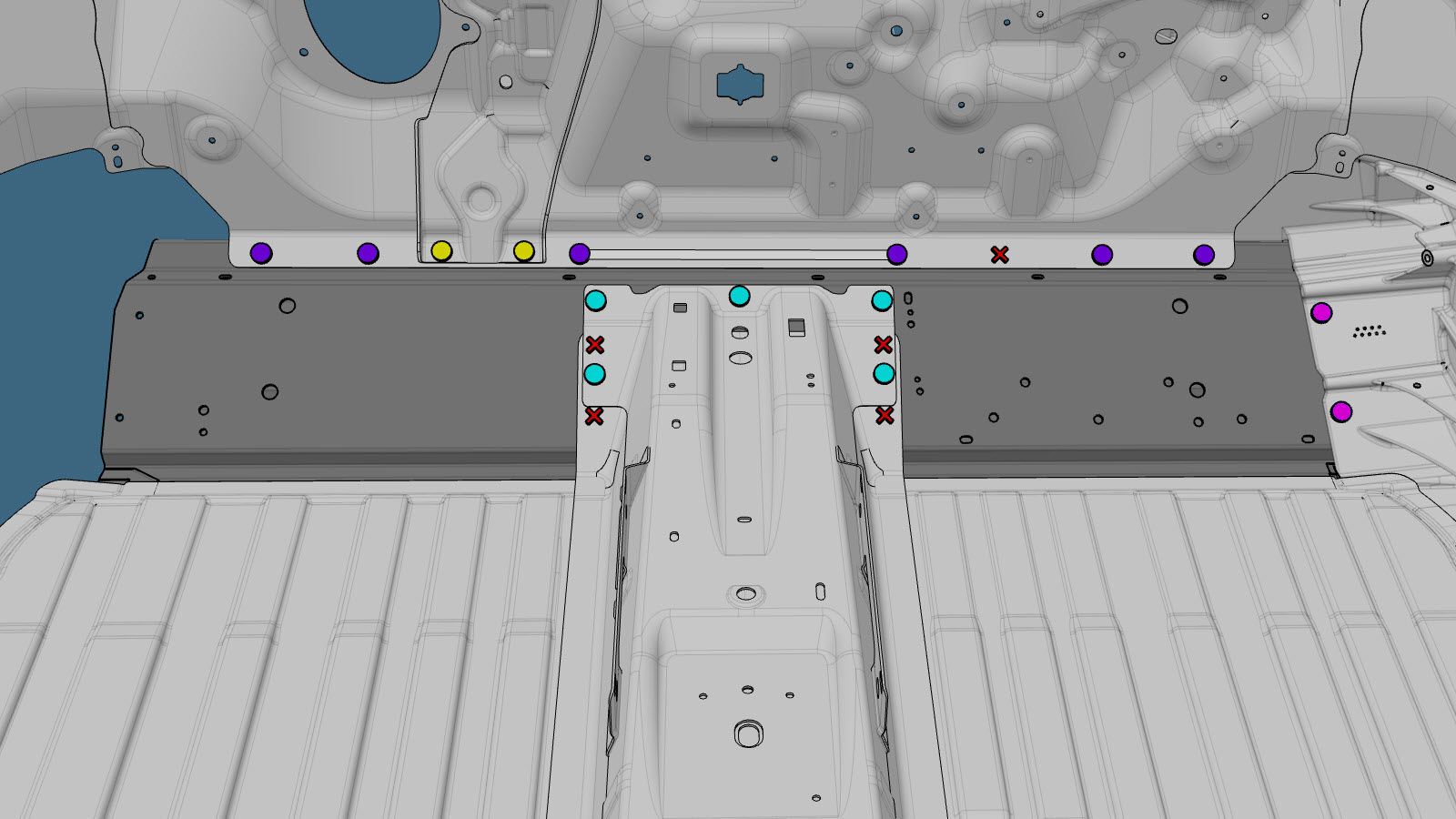

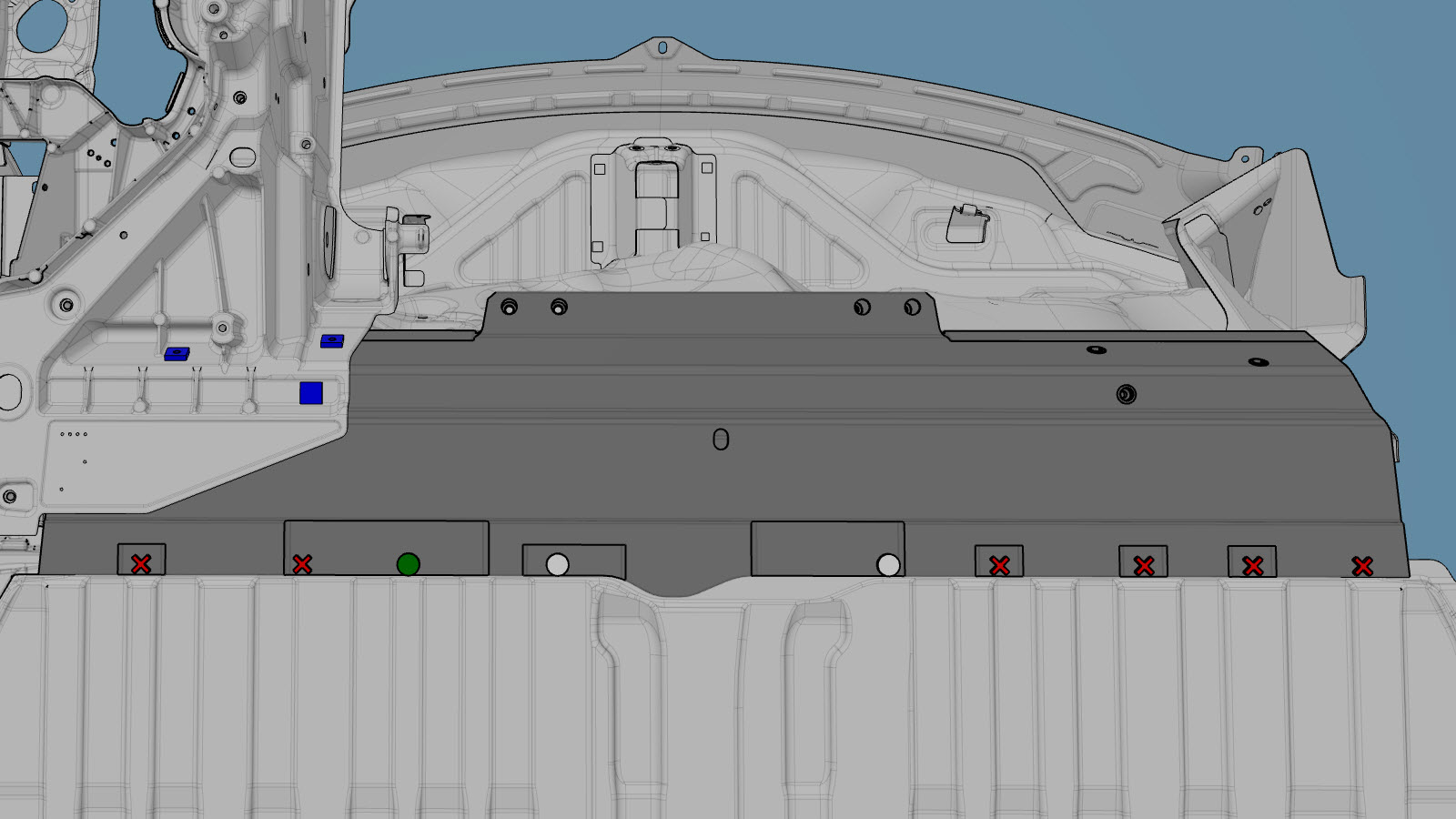

Remova o componente original.

ou SPR de fábrica

ou rebites estruturais de fábrica

ou RIVTAC

ou parafuso, cabeça Torx
Prepare a instalação.
ou rebites estruturais de resistência elevada, 6,5 mm

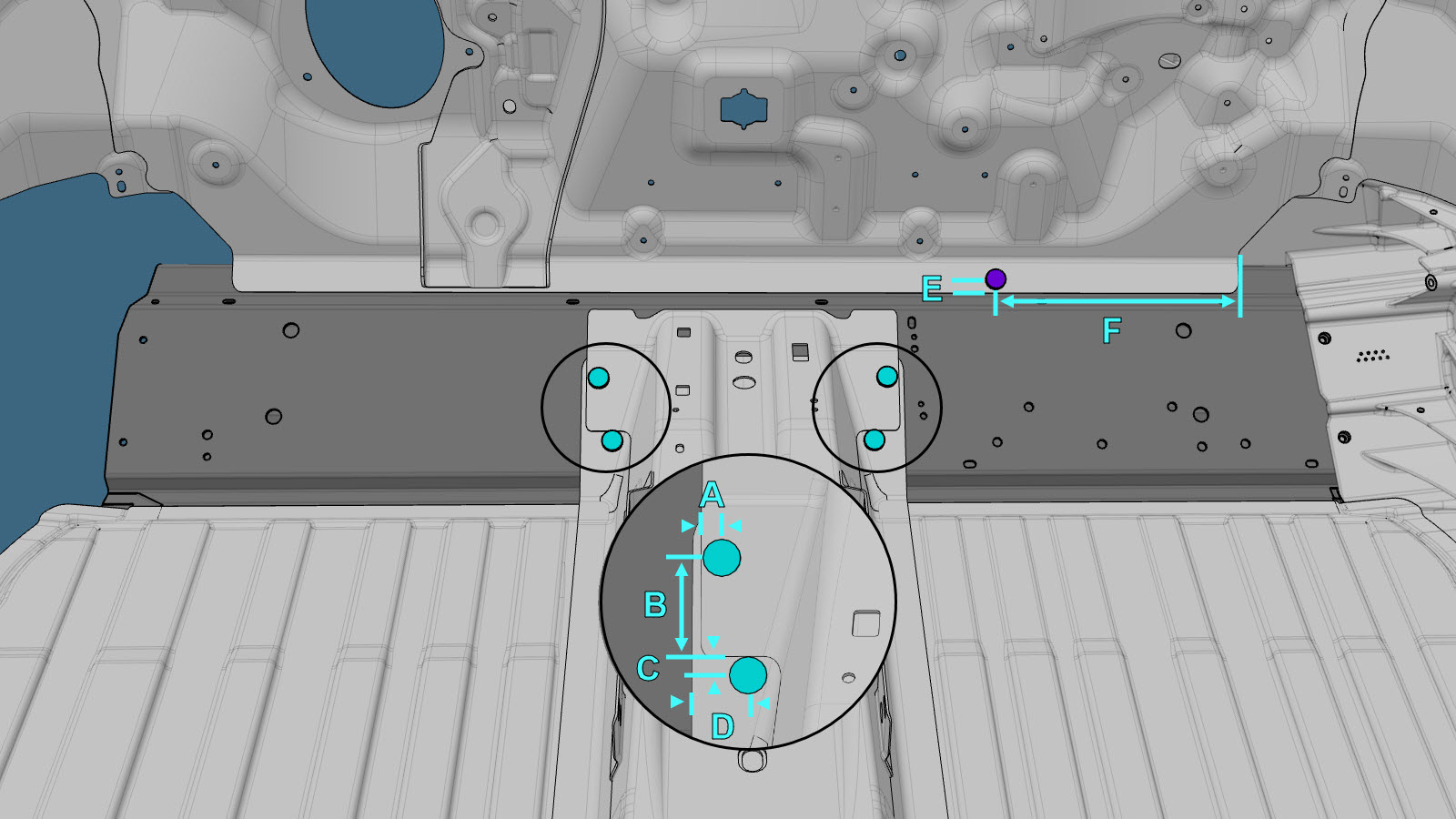

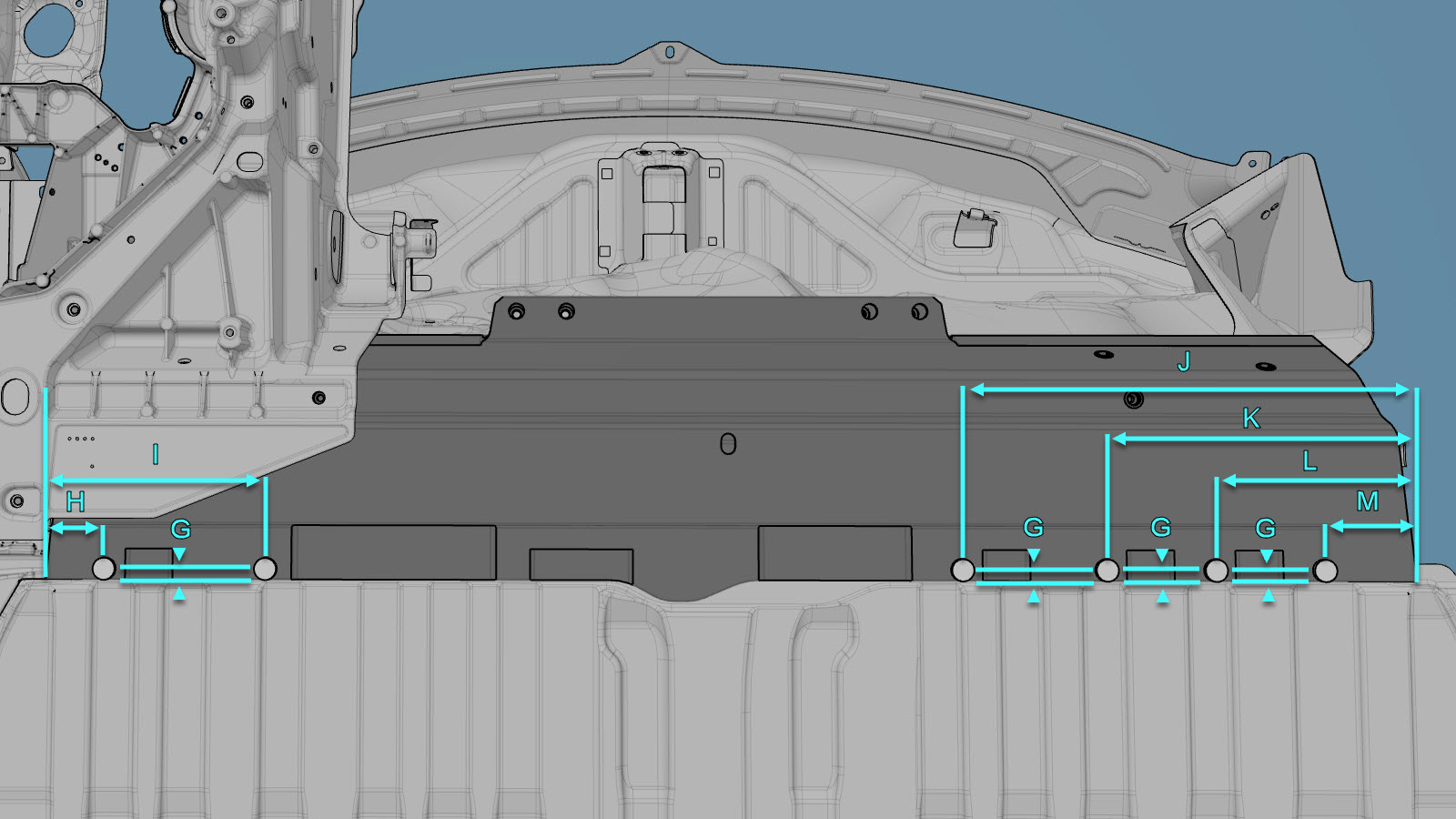

- A = 12 mm
- B = 53 mm
- C = 10 mm
- D = 31 mm
- G = 15 mm
- H = 20 mm
- I = 44 mm
ou rebites de cabeça redonda estruturais, 6,5 mm
- E = 14 mm
- F = 252 mm
ou rebites embutidos, 4,8 mm, compridos
ou rebites embutidos estruturais, 6,5 mm
- J = 10 mm
- K = 52 mm
- L = 198 mm
- M = 409 mm
- N = 279 mm
- O = 181 mm
- P = 82 mm
ou rebites de flange estruturais, 6,5 mm

ou parafuso, cabeça Torx
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

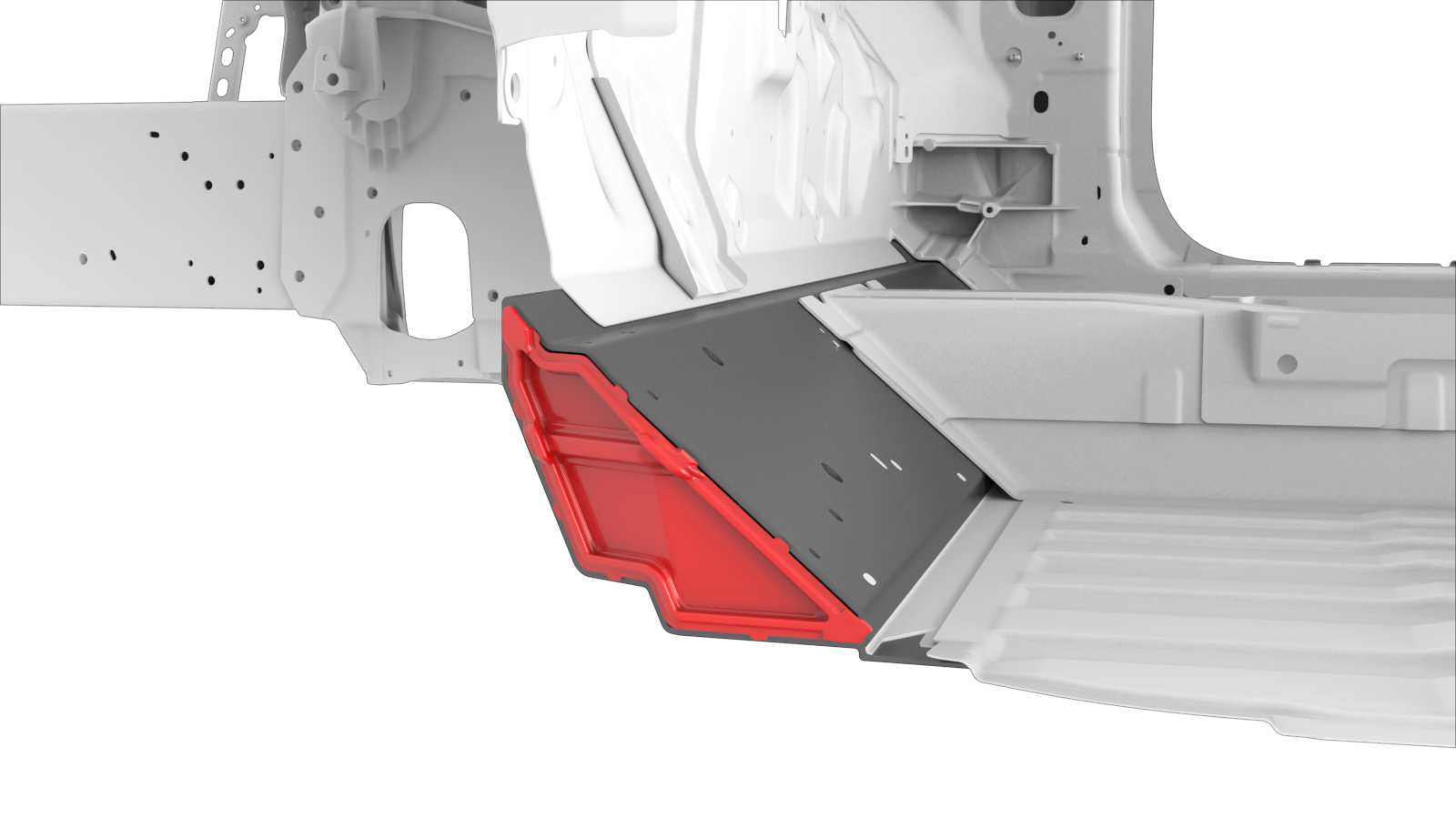

Instale os defletores de NVH no conjunto do painel de apoio dos pés.

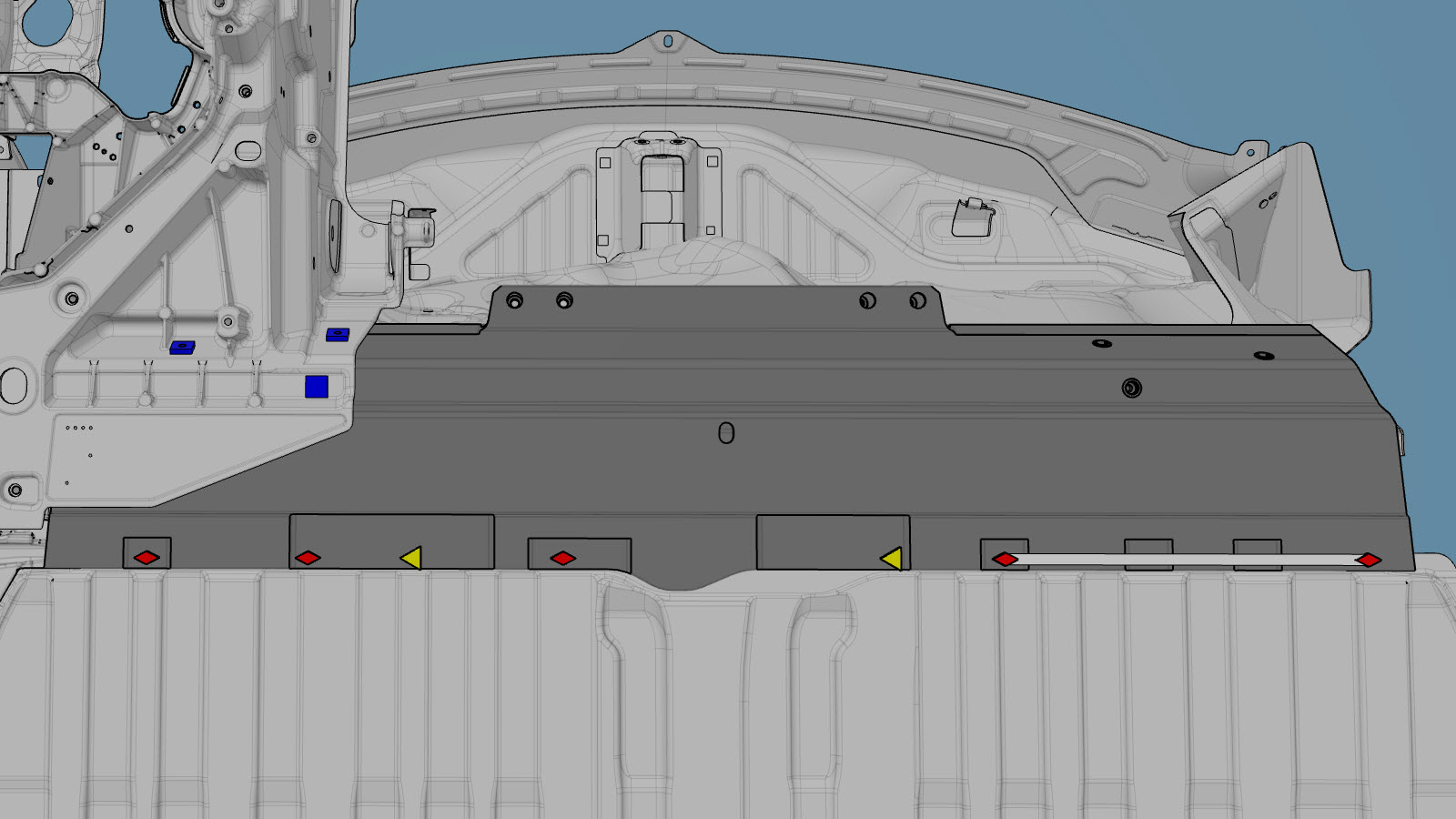

Instale o novo componente ou componentes.
Aperte todos os parafusos a 30 Nm.
Instale a peça Conjunto da torre do amortecedor (dianteiro).
Instale o item Parte lateral da carenagem.
Instale o item Soleira (completa).
Realize quaisquer operações pós-reparação necessárias.
