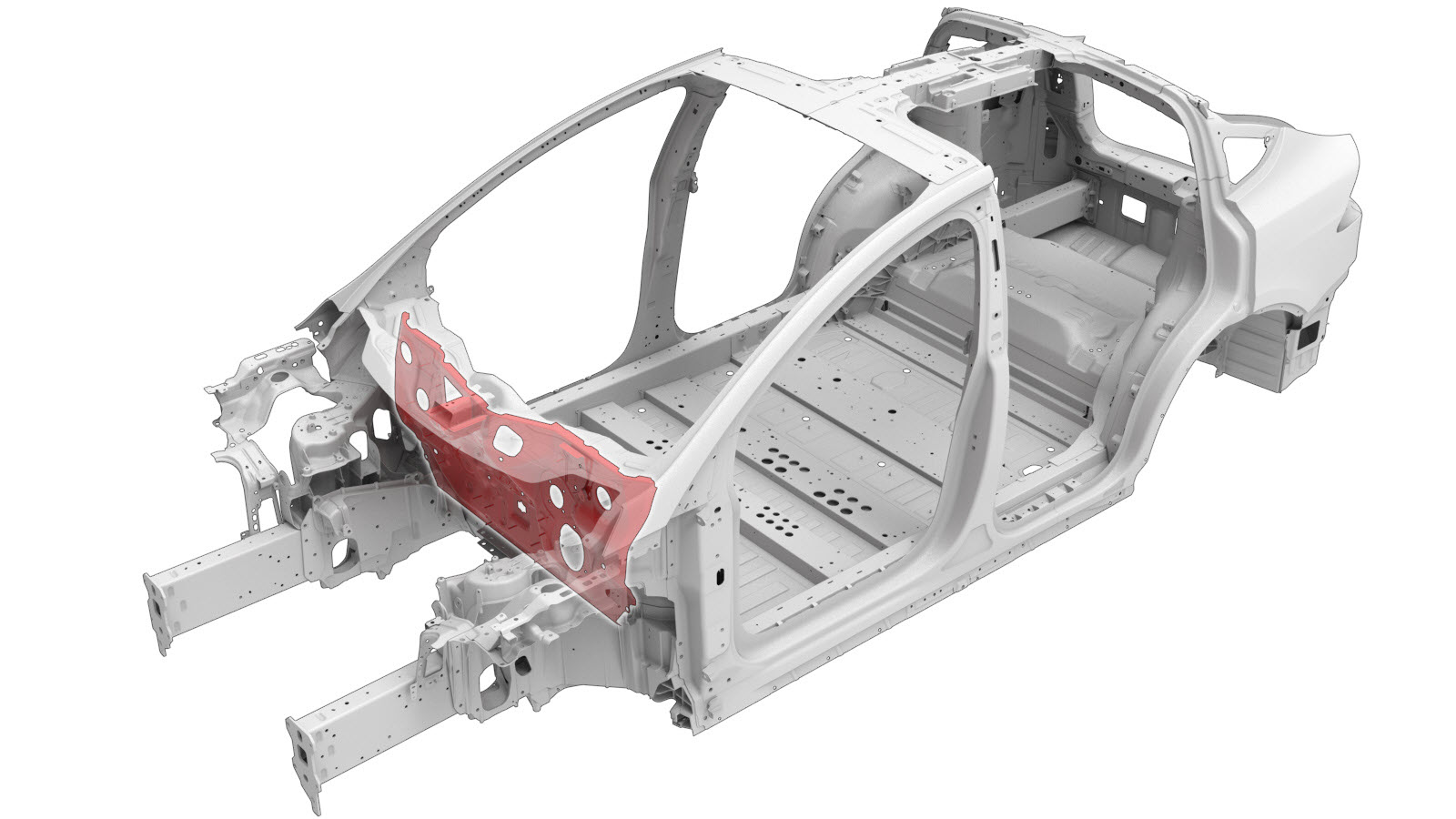

Painel de reforço do painel de instrumentos

Código de correção: 10101022802 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas
1 ASY-DASH AND BRAKE/IP STIFFENERS (Painel de reforço do painel de instrumentos)
8 Rebite estrutural de resistência elevada, 6,5 mm
26 Rebite de cabeça redonda estrutural, 6,5 mm
2 Rebite embutido, 4,8 mm, comprido
10 Rebite oco S18
2 Rebite oco S48
2 Parafuso, cabeça Torx Número de peça Tesla 1621839-00-B.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Conjunto da parte superior da carenagem.

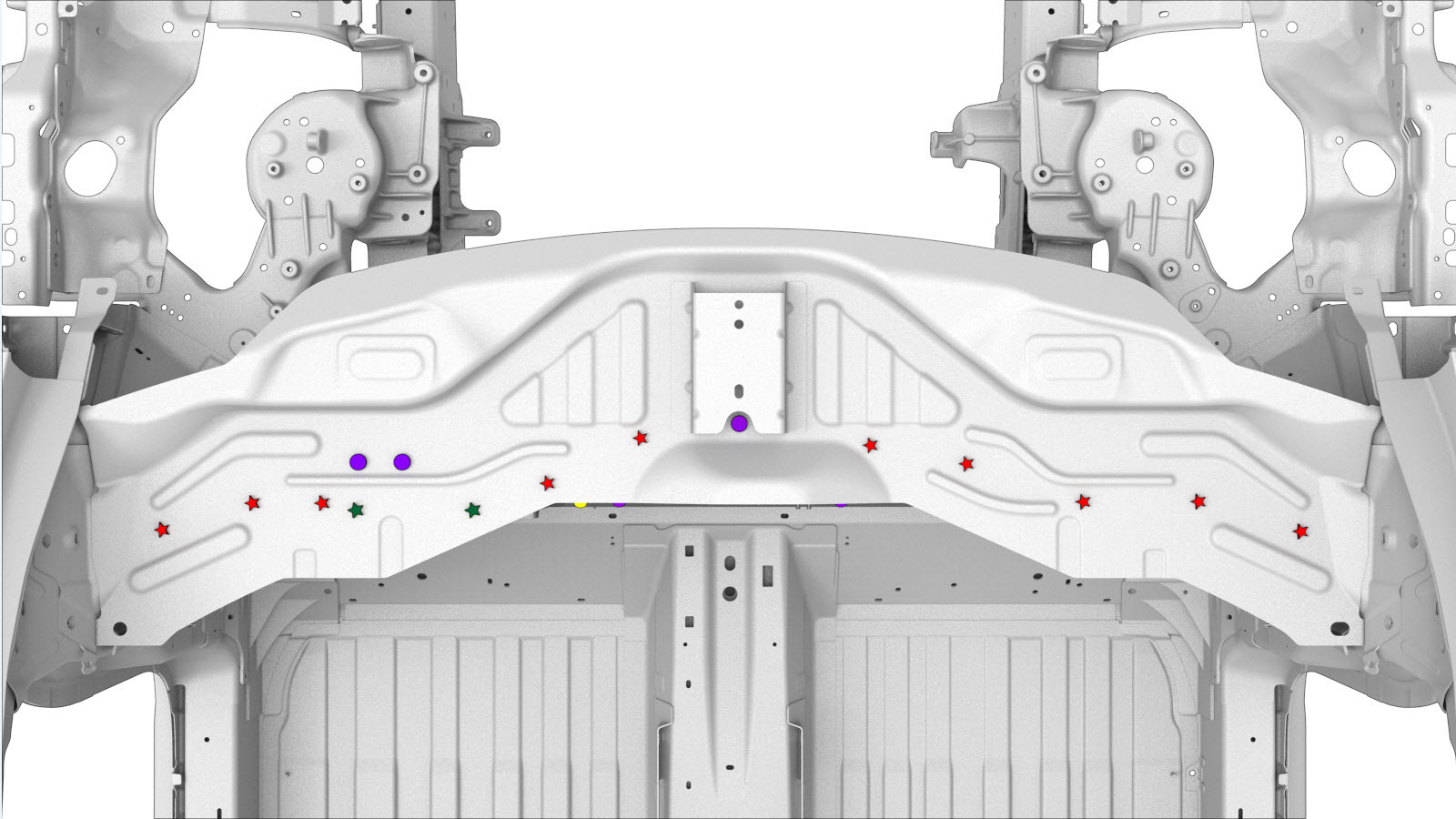

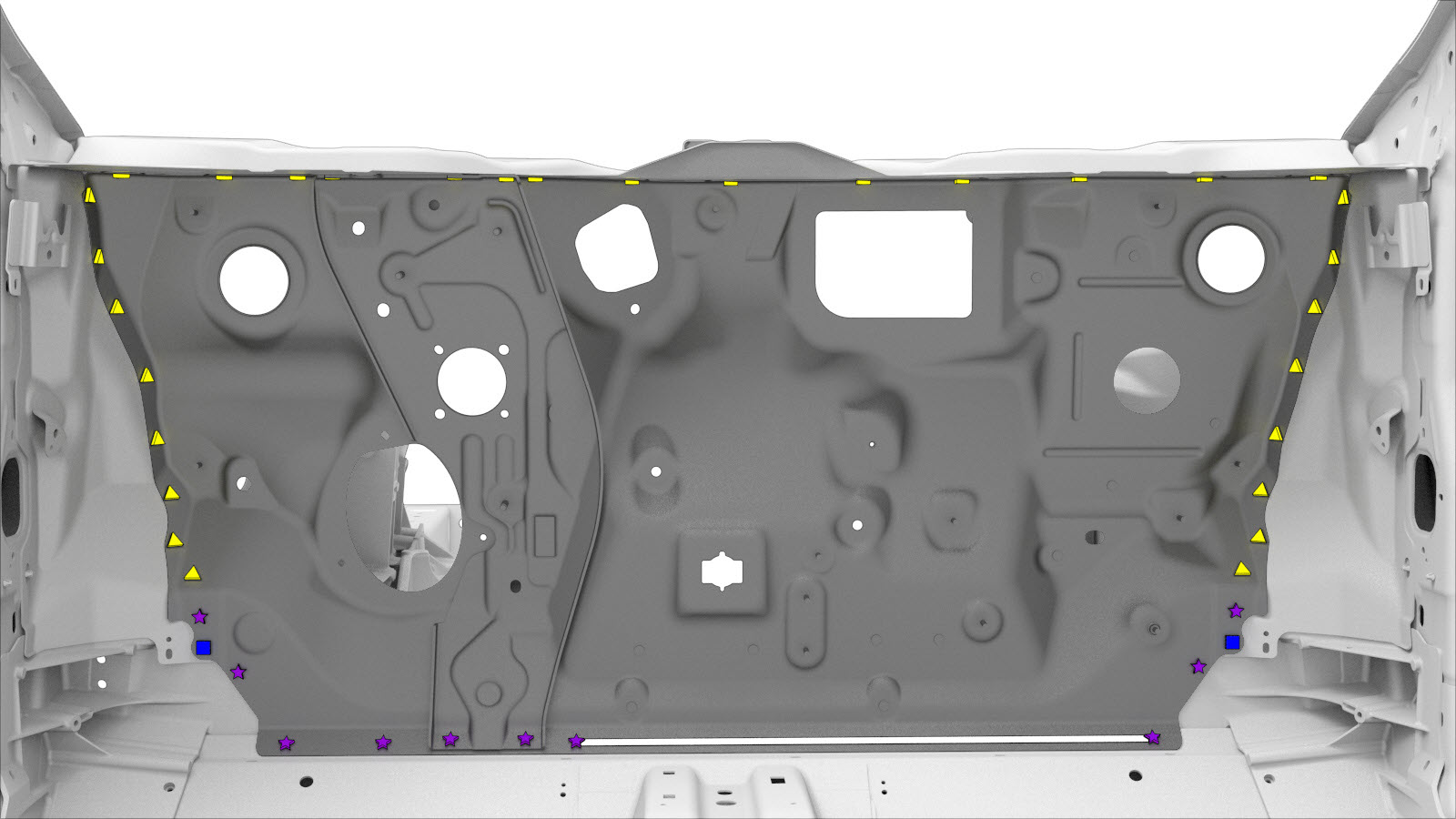

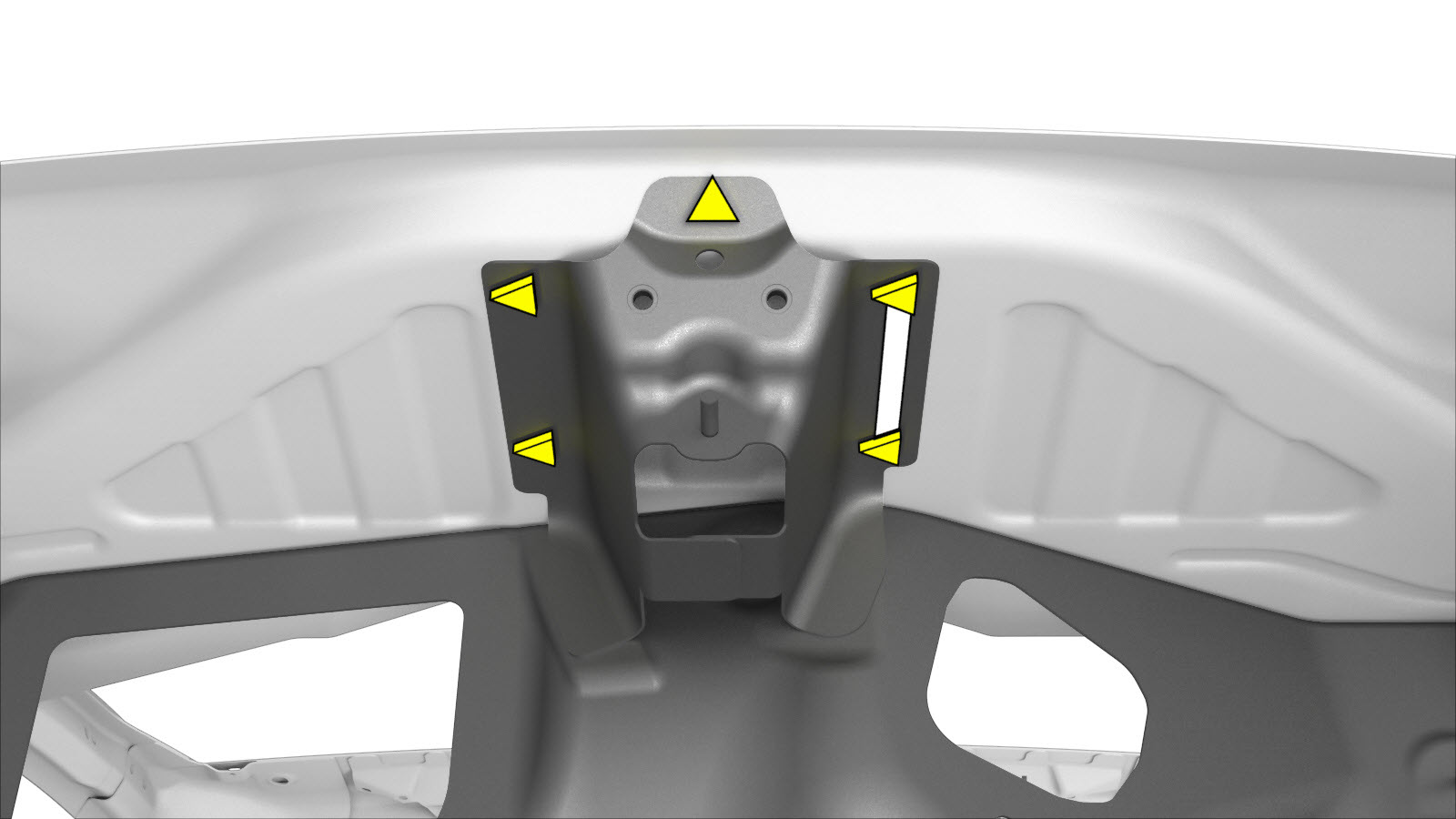

  2. Remova o componente original.

    ou soldaduras por pontos de fábrica

    ou RIVTAC

    ou parafuso, cabeça Torx

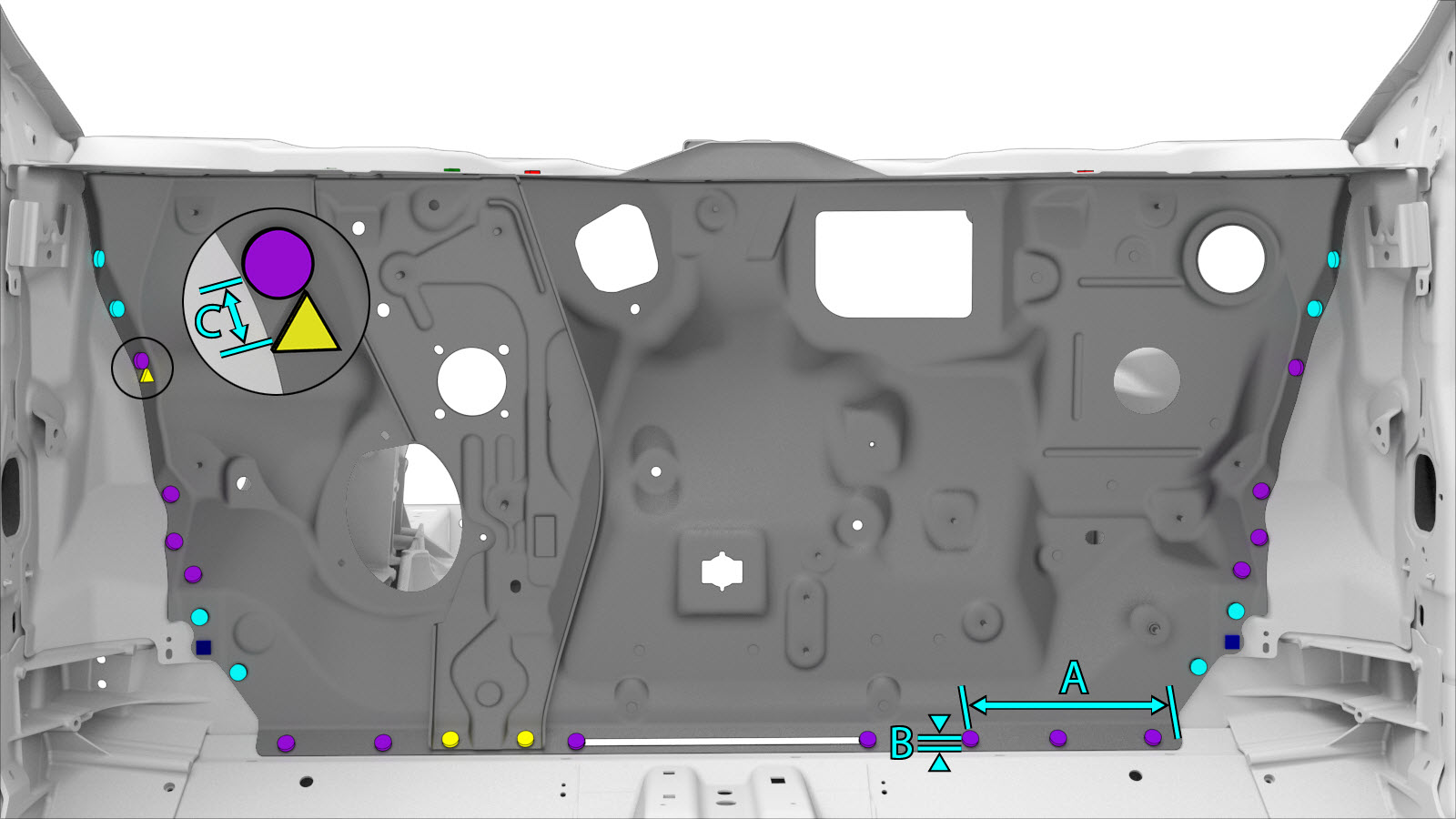

  3. Prepare a instalação.
    ou rebites de cabeça redonda estruturais, 6,5 mm
    • A = 236 mm.
    • B = 14 mm.
    ou rebites estruturais de resistência elevada, 6,5 mm
    • C = 20 mm.

    ou rebites embutidos, 4,8 mm, compridos

    ou rebites ocos, S18

    ou rebites ocos, S48

    ou parafuso, cabeça Torx

  4. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

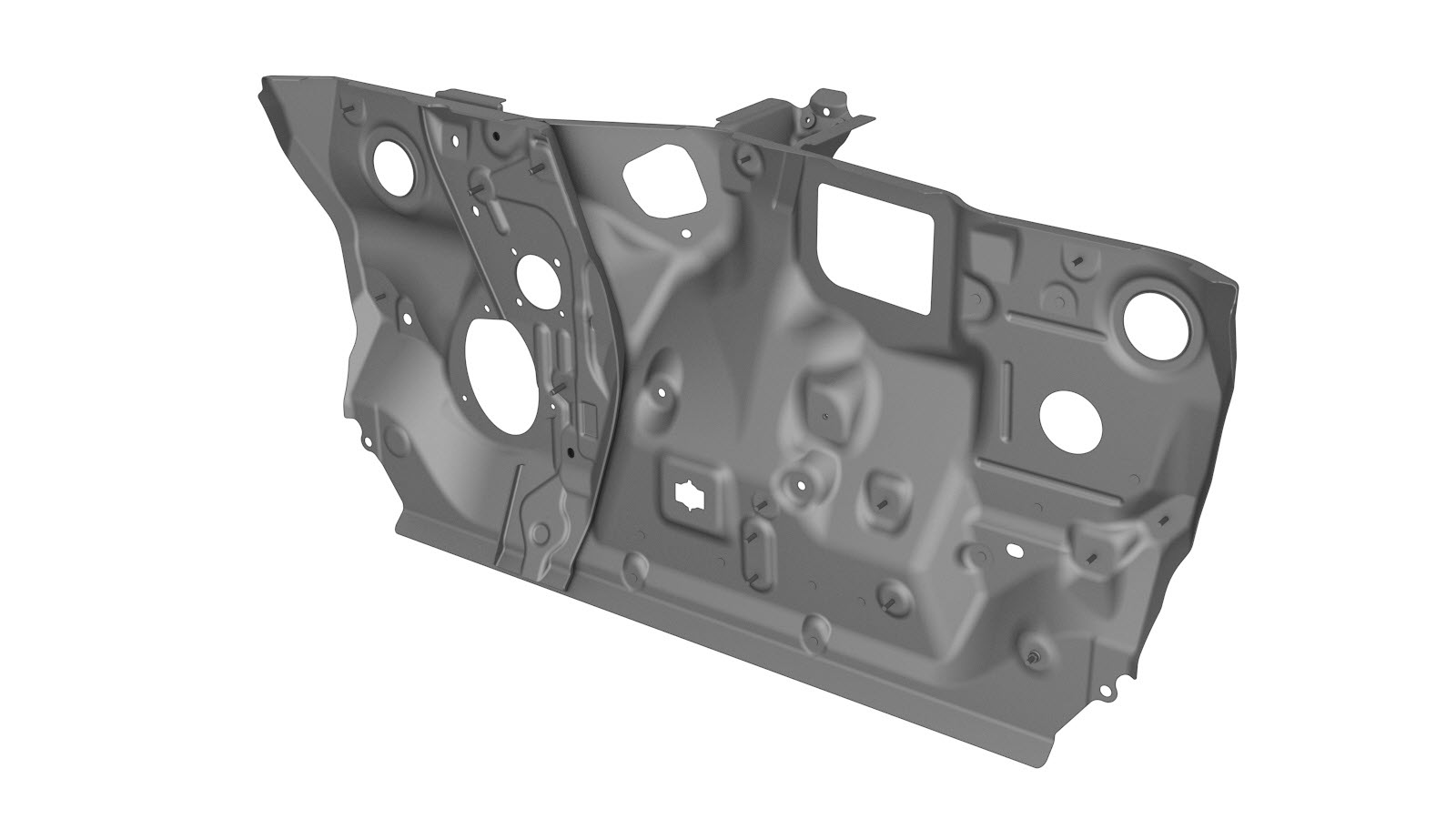

  5. Instale o novo componente ou componentes.
    Aperte os parafusos com um binário de 30 Nm.
  6. Instale o item Conjunto da parte superior da carenagem.
  7. Realize quaisquer operações pós-reparação necessárias.
