Parte interior da caixa estrutural

Informação sobre a reparação

Consoante o dano que este componente apresentar, poderá ser possível reparar este componente. Consulte Orientações para a reparação da parte interior da caixa estrutural fundida (dianteira) para obter mais informações.
Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas

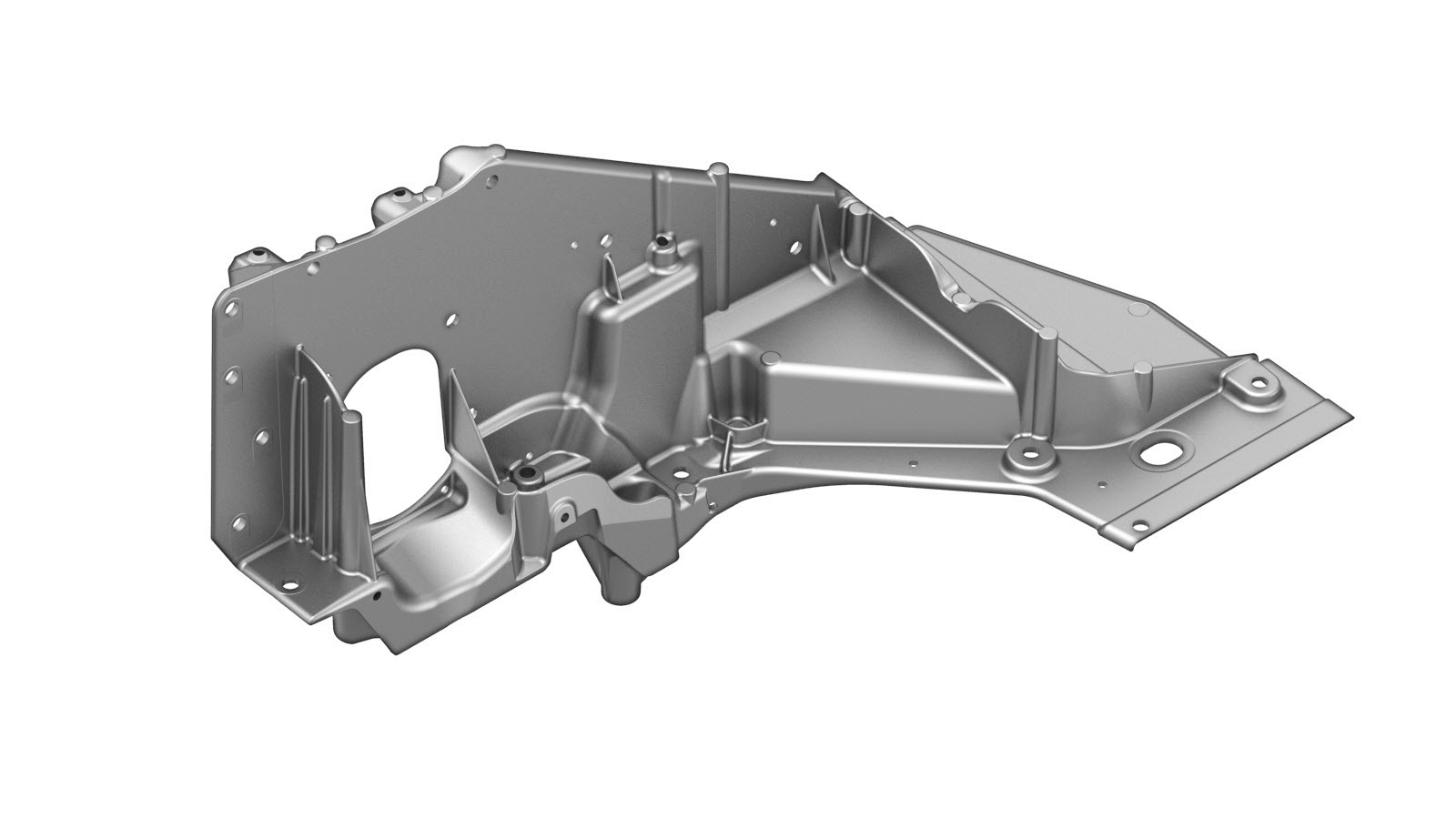

1	TORQUE BOX INNER MOTOR MOUNT (parte interior da caixa estrutural)
Lado esquerdo: 12 Lado direito: 14	Parafuso, cabeça Torx , T2000, M8x1.25-28, PF, [88], G1009	Número de peça Tesla 1621839-00-B.
6	Parafuso, cabeça Torx , BLT,BFLG,TRX,M8X27.0[10.9]-M-NP-08	Número de peça Tesla 1022448-00-A.
1	Parafuso PARAFUSO, HH, M8-1,25x27, [109], G0110, M	Número de peça Tesla 1621820-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

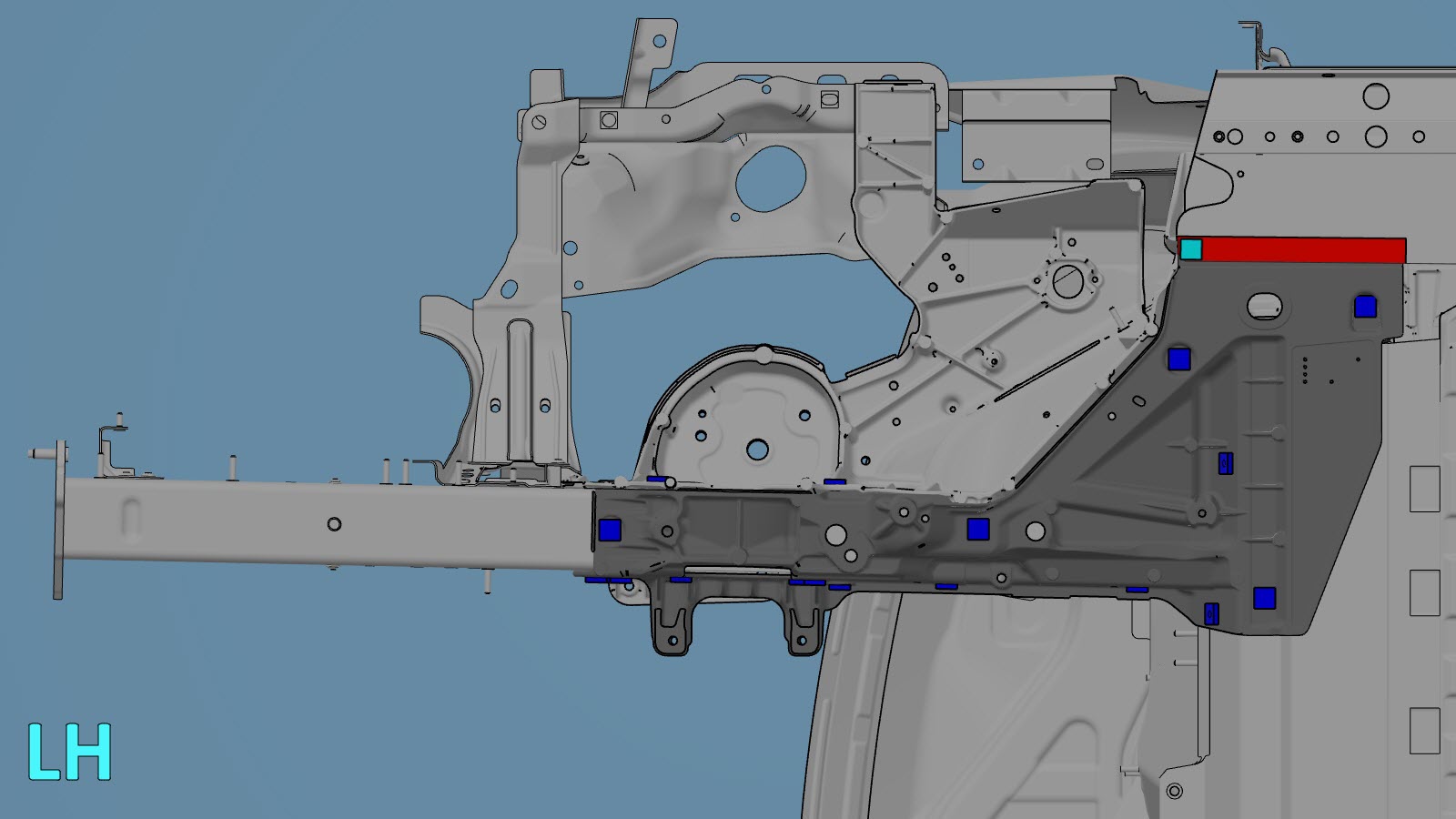

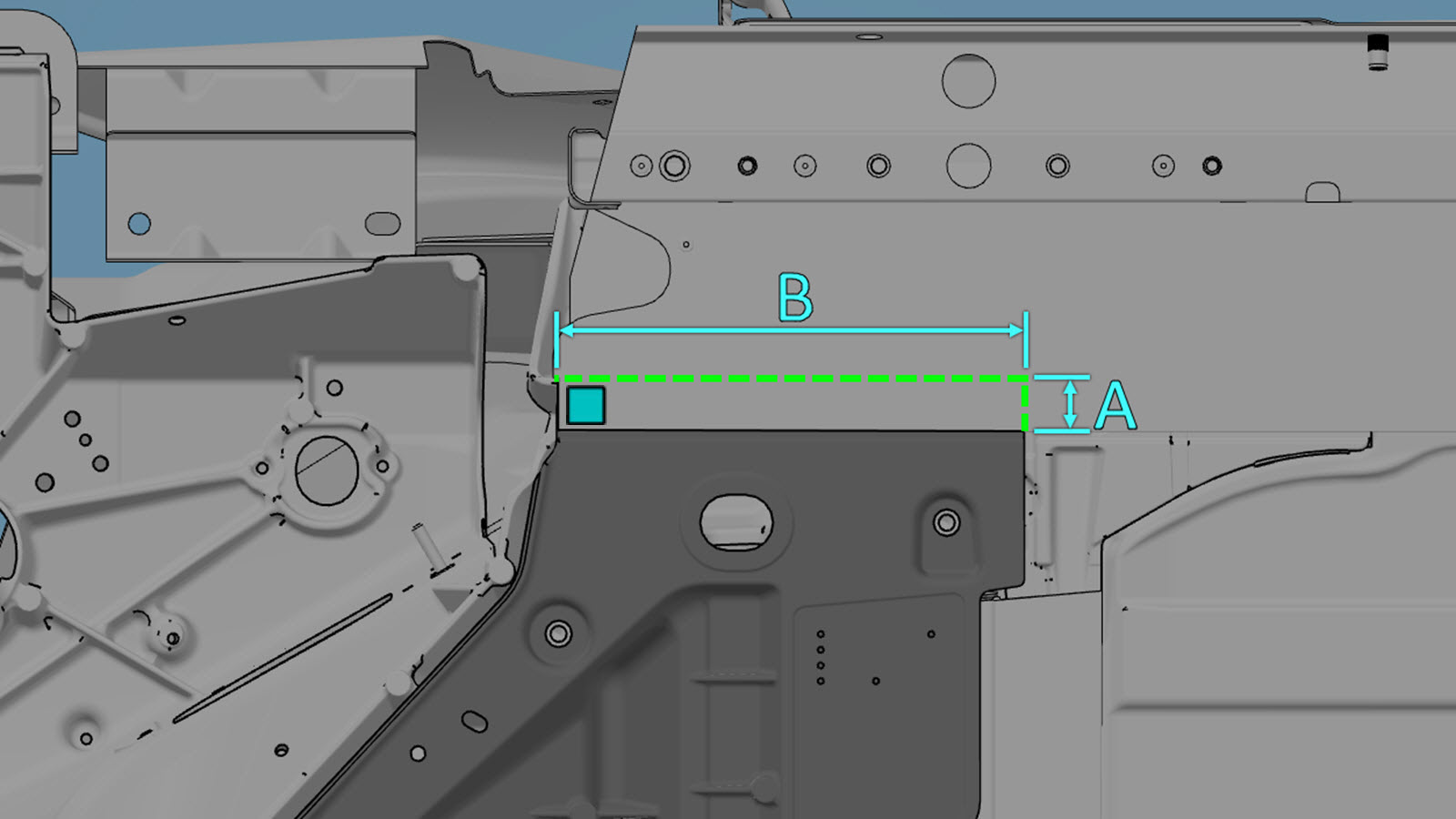

Corte o componente de soleira original na localização indicada e retire o parafuso.
Linha de corte

Ponto/linha de referência
- A = 24 mm.
- B = 213 mm.
ou parafusos

Nota
A porção retirada da soleira será reinstalada.
Remova o componente original.

ou parafuso, cabeça Torx

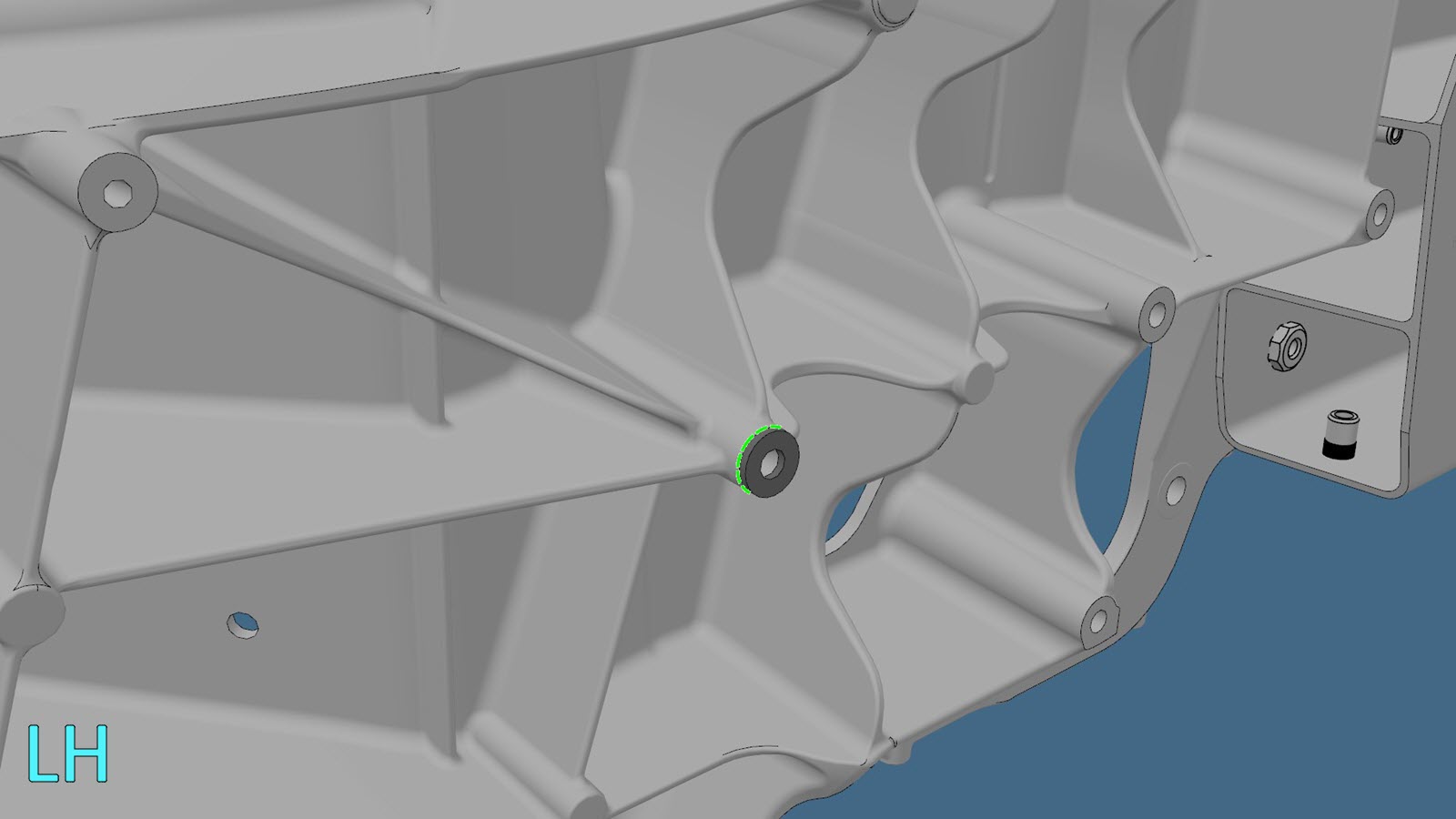

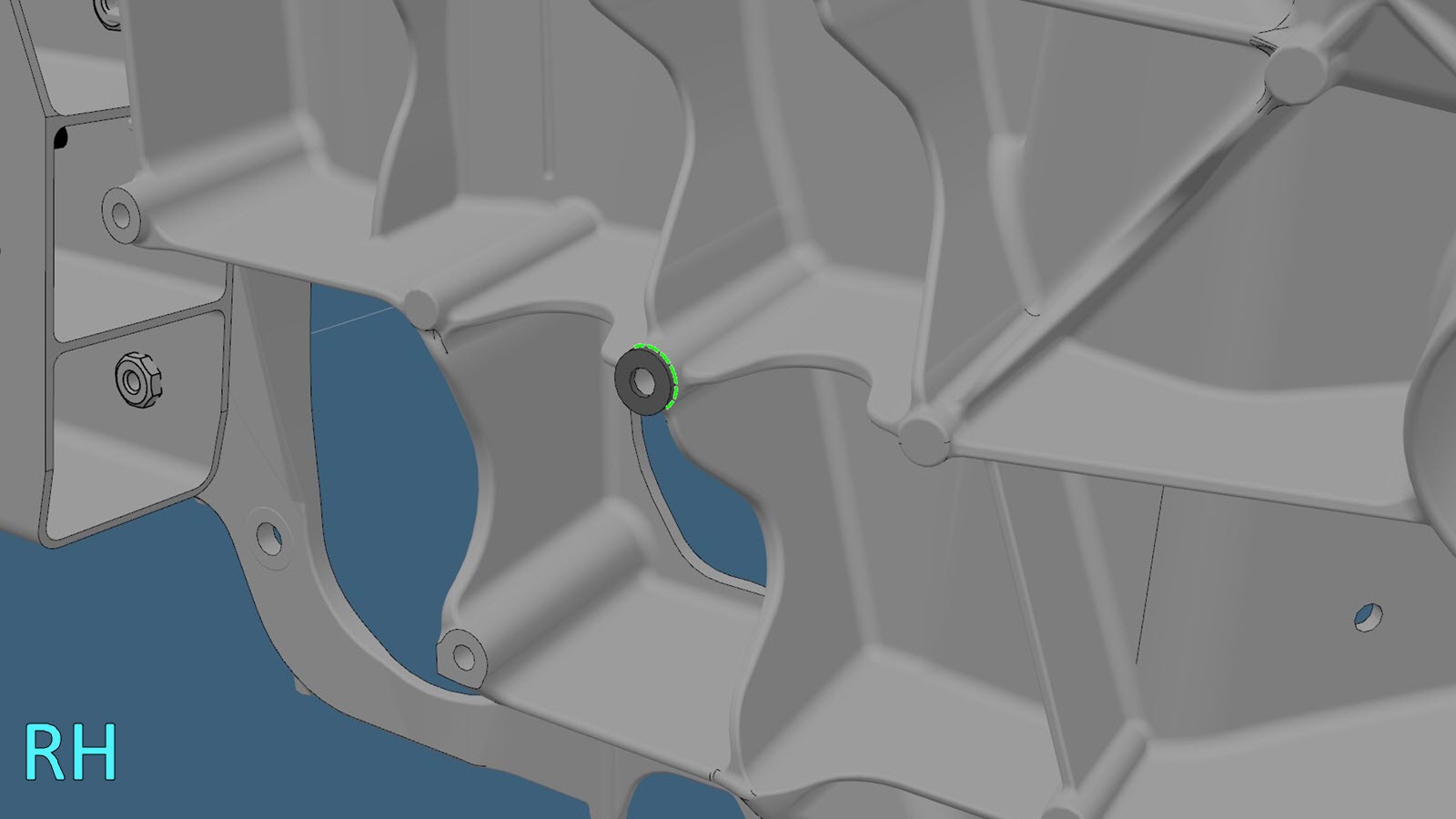

Retire 2 mm de material da superfície apresentada para garantir que a torre do amortecedor já não entra em contacto com a nova caixa estrutural.

Nota
Se, originalmente, o seu veículo tinha um fixador nesta localização, este não será substituído.
Prepare a instalação.

Nota

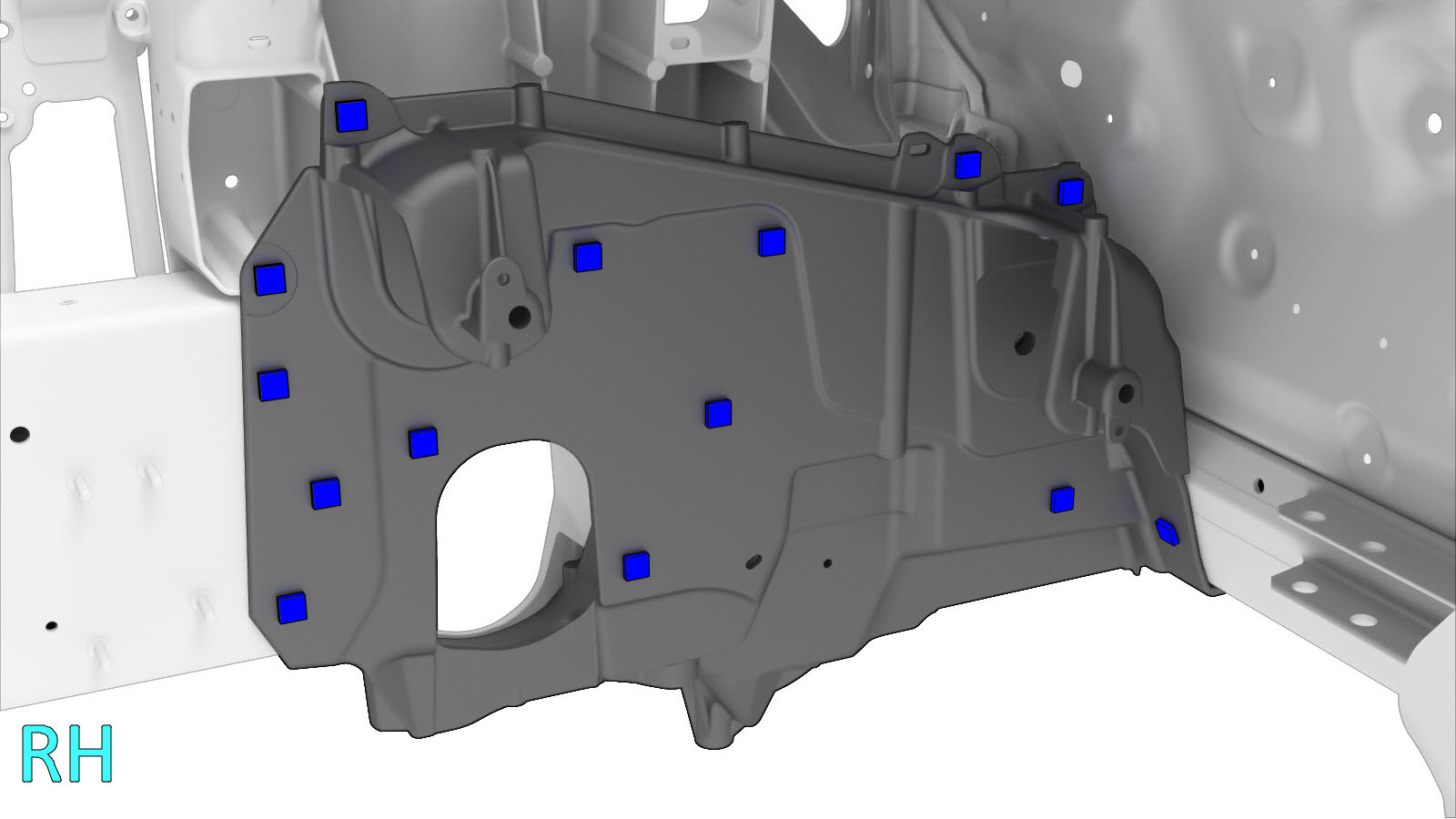

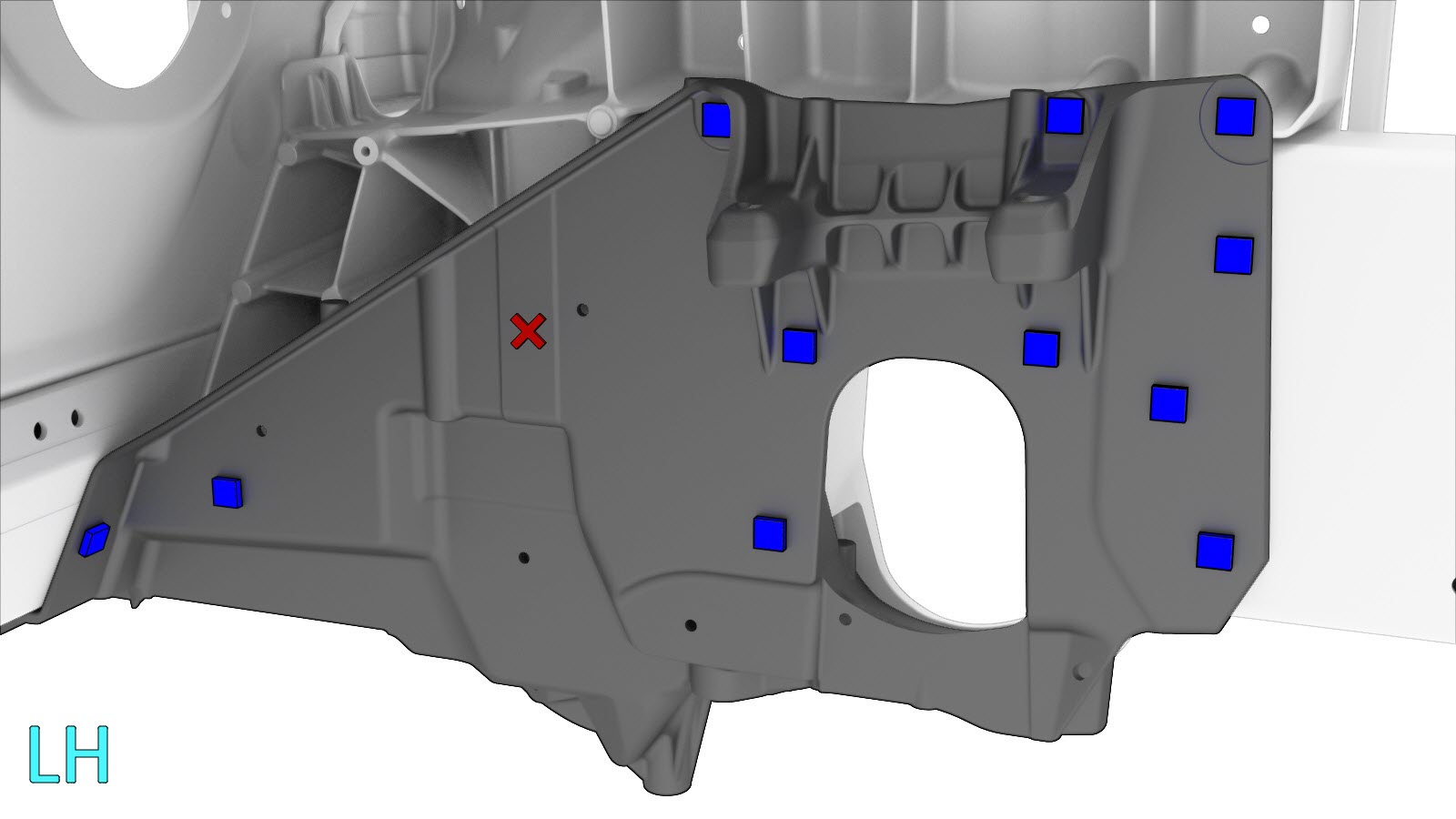

Reinstale a porção da soleira (apresentada a vermelho) que foi removida da soleira.

Nota
Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

ou parafuso, cabeça Torx

ou parafusos

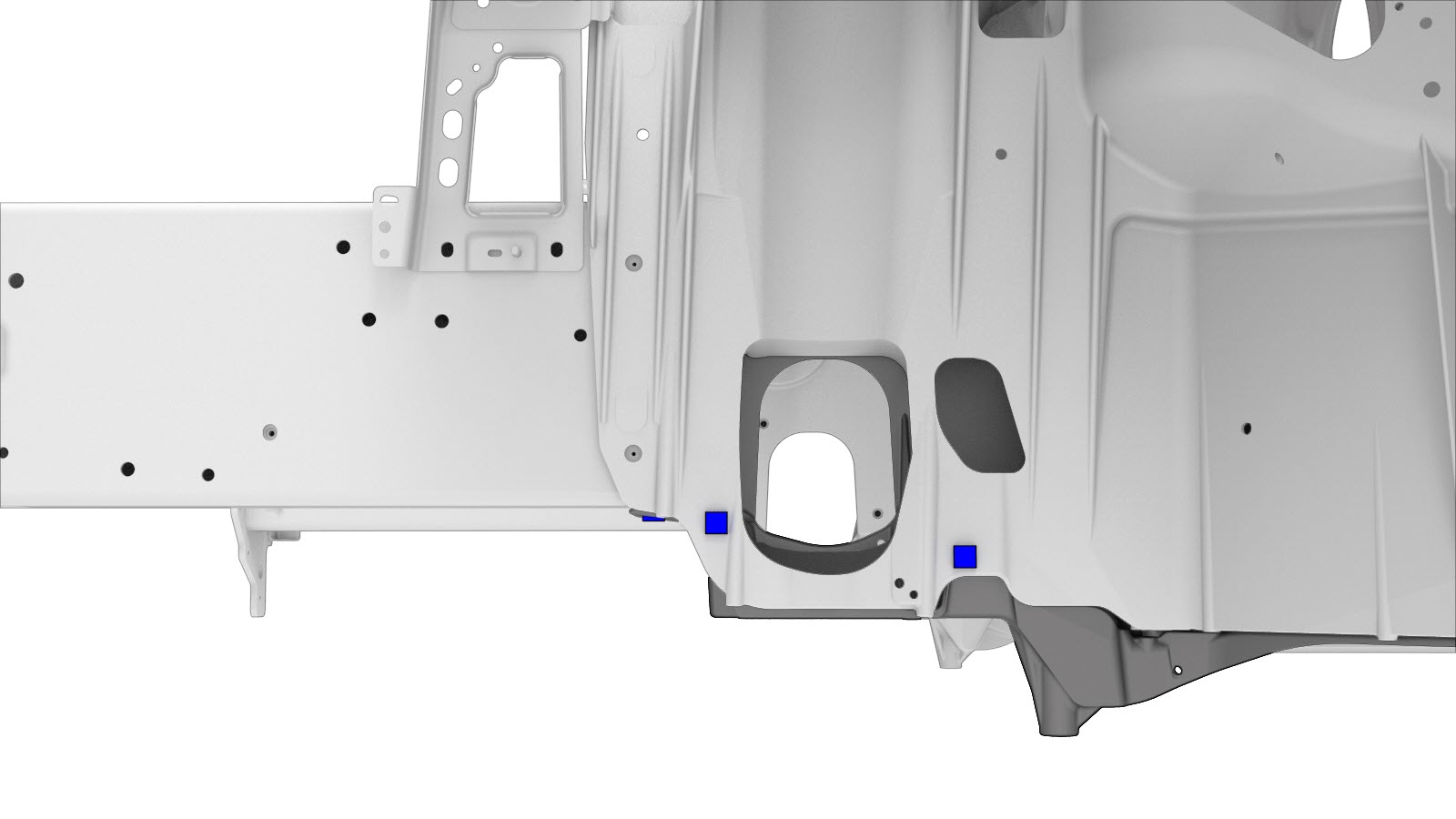

Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.

Nota
Aplique adesivo estrutural na superfície de contacto da caixa estrutural interior e na porção da soleira a ser reinstalada e, em seguida, preencha todas as folgas com adesivo estrutural.

Nota
Não aplique adesivo estrutural na área marcada com o círculo vermelho.

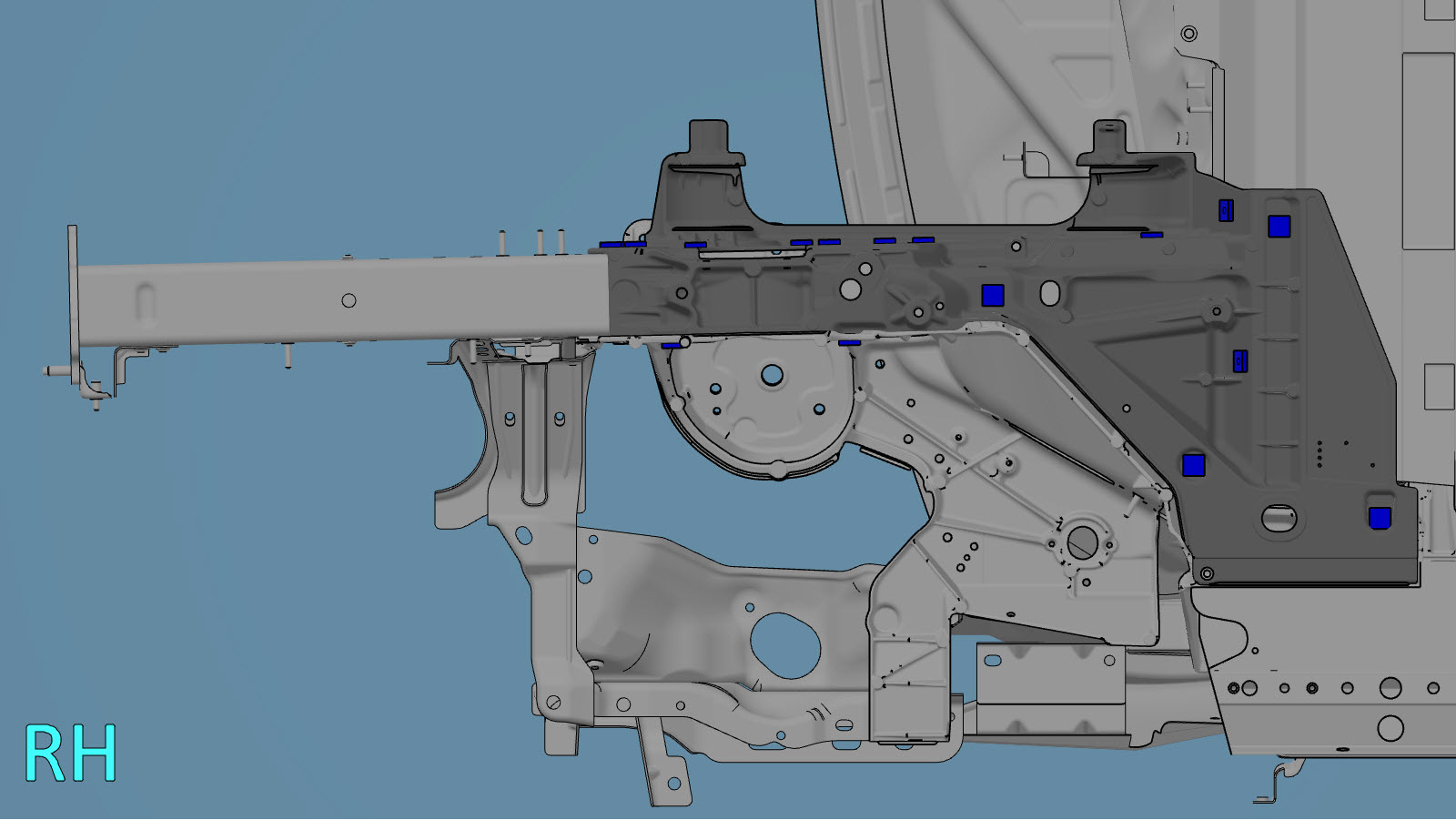

Instale o novo componente ou componentes.
Aperte todos os parafusos a 30 Nm.
Realize quaisquer operações pós-reparação necessárias.
