Travessa da queda da bagageira (superior)
Código de correção:
10101808002
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|
| 1 | ASY, TRUNK WATERFALL CROSSMEMBER UPPER (Travessa da queda da bagageira – superior) | |
| 6 | Rebite estrutural de resistência elevada, 6,5 mm | |
| 3 | Rebite de cabeça redonda estrutural, 6,5 mm | |
| 3 | Rebite, 4,8 mm | |
| 2 | Parafuso , M8x20 | Número de peça Tesla 1007580-00-A. |
| 2 | Porca , M8-1.25,HF,Steel[10],ZnAI,BLACK | Número de peça Tesla 1006628-00-A. |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Cobertura do motor traseiro.
-
Retire o item Painel da queda da bagageira (veículos construídos até 21 de maio de 2024).
-

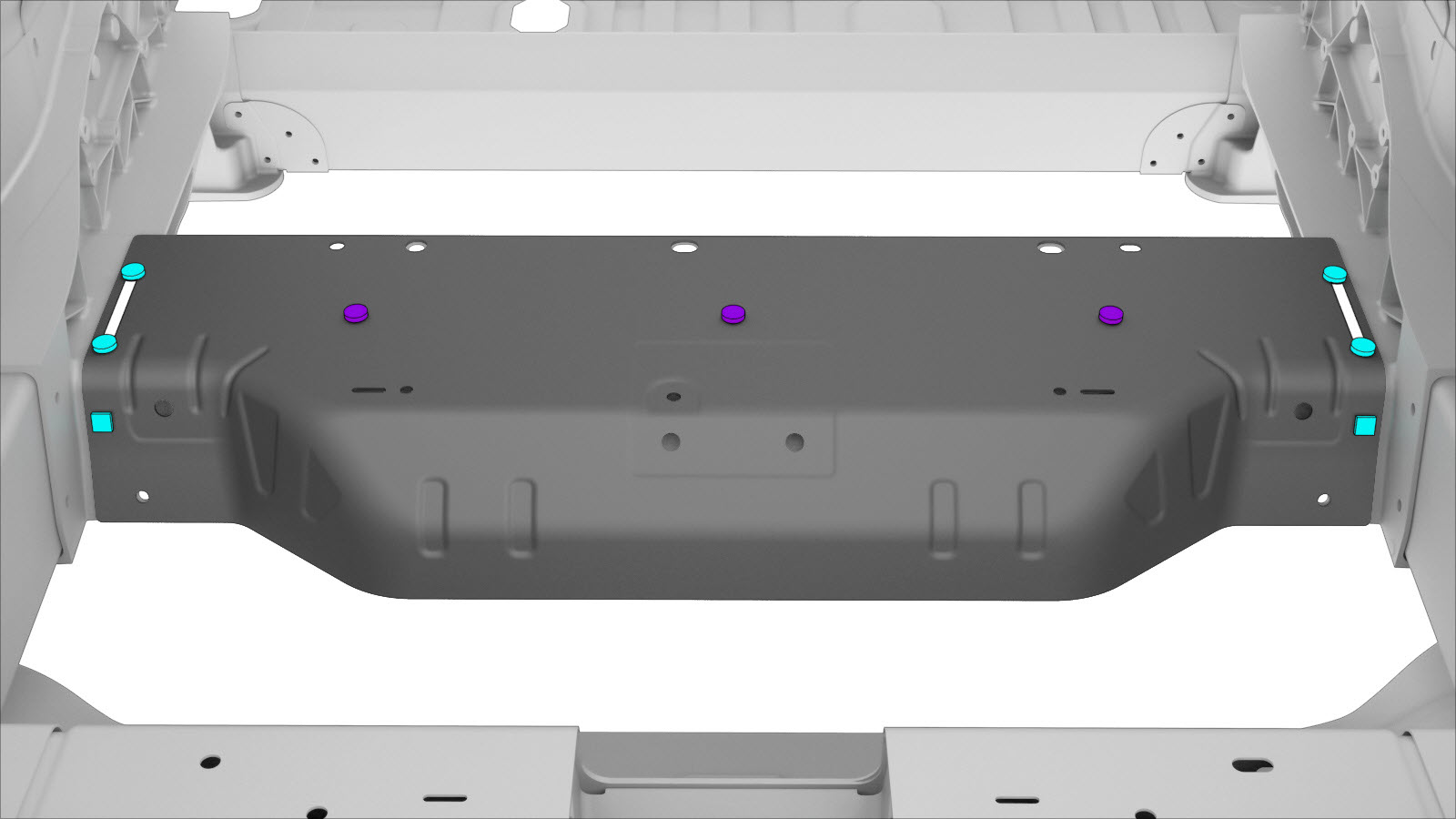

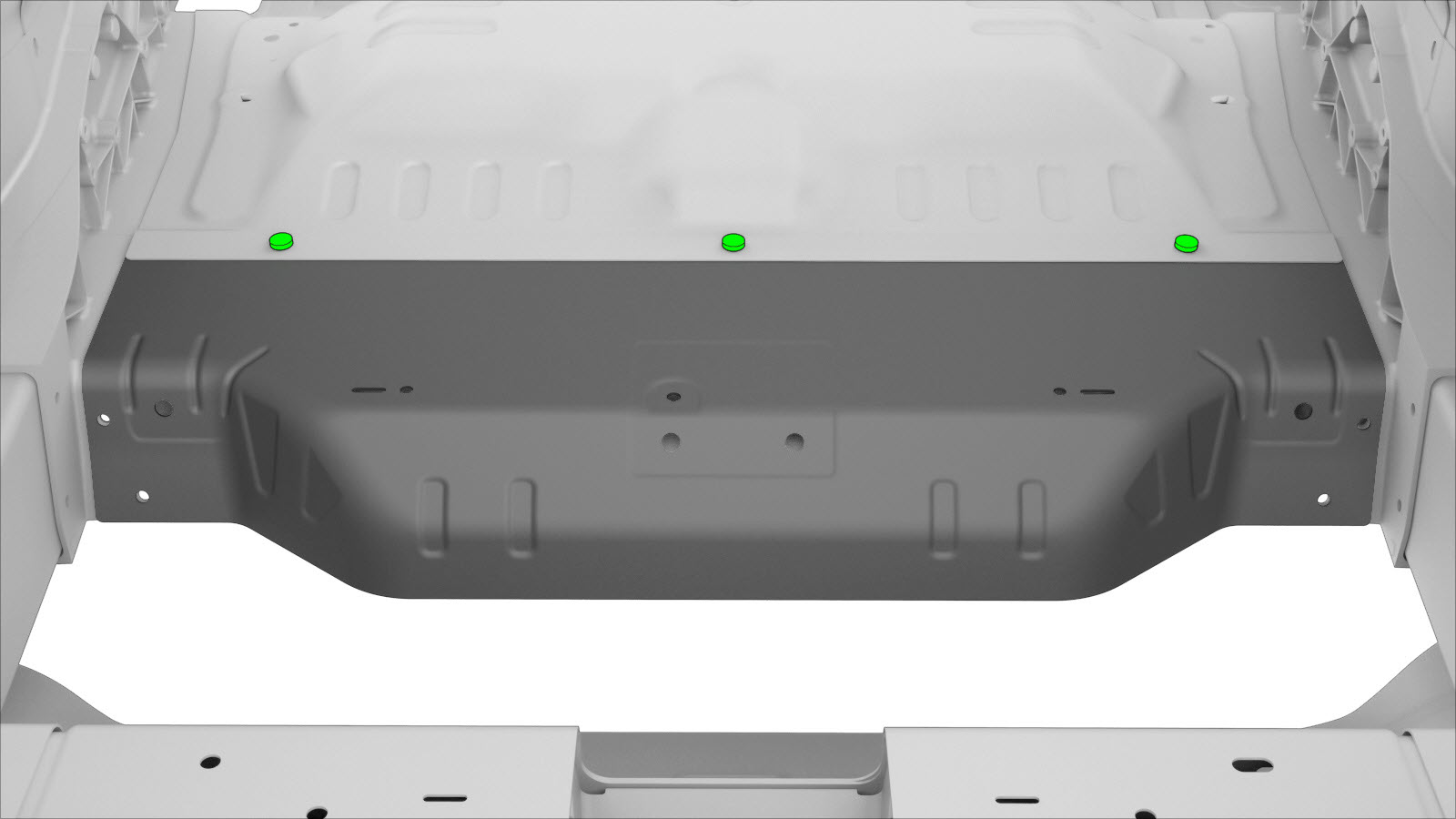

Remova o componente original.
-

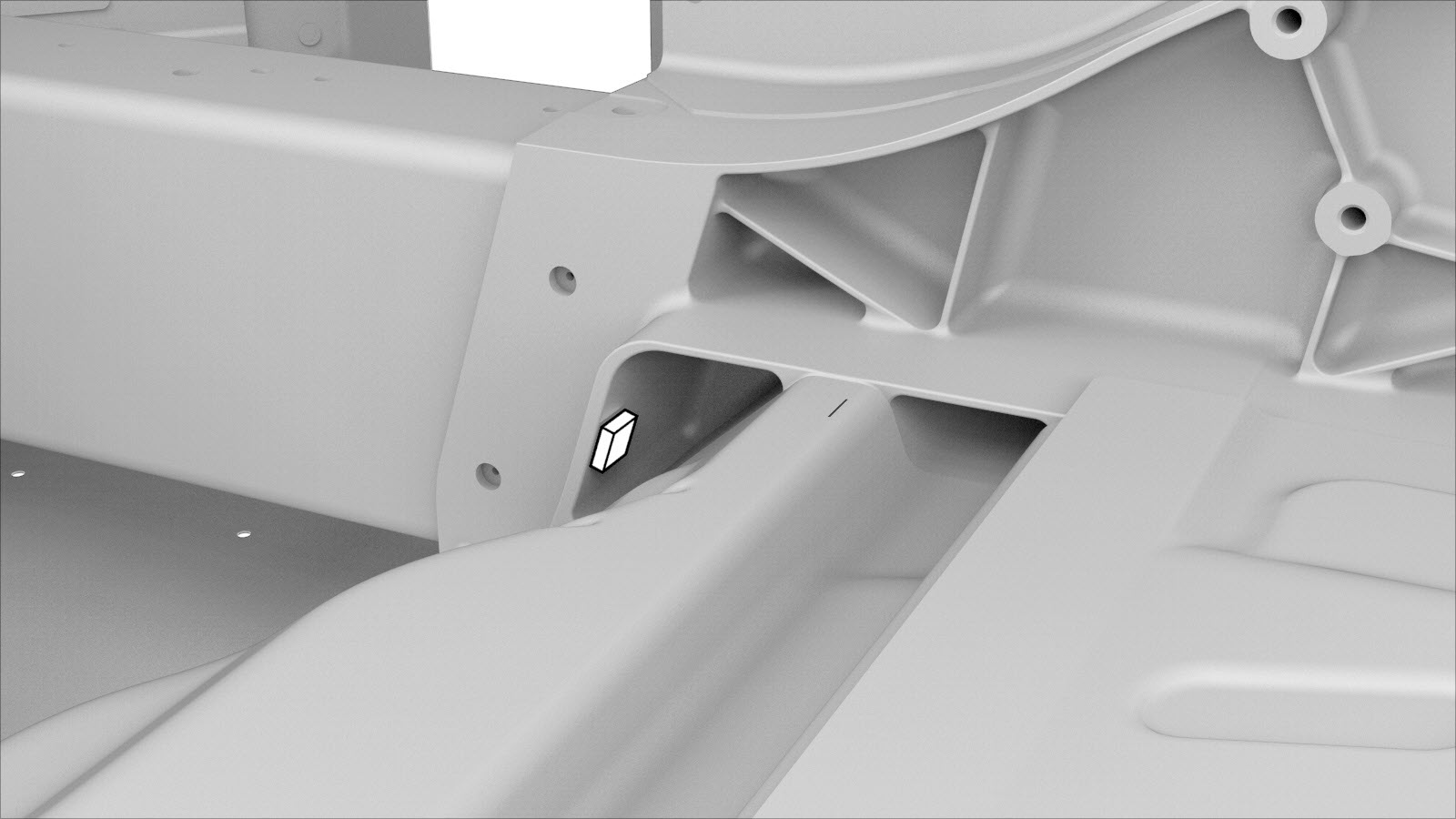

Cole a porca na parte de trás da união do nó utilizando adesivo estrutural.
-

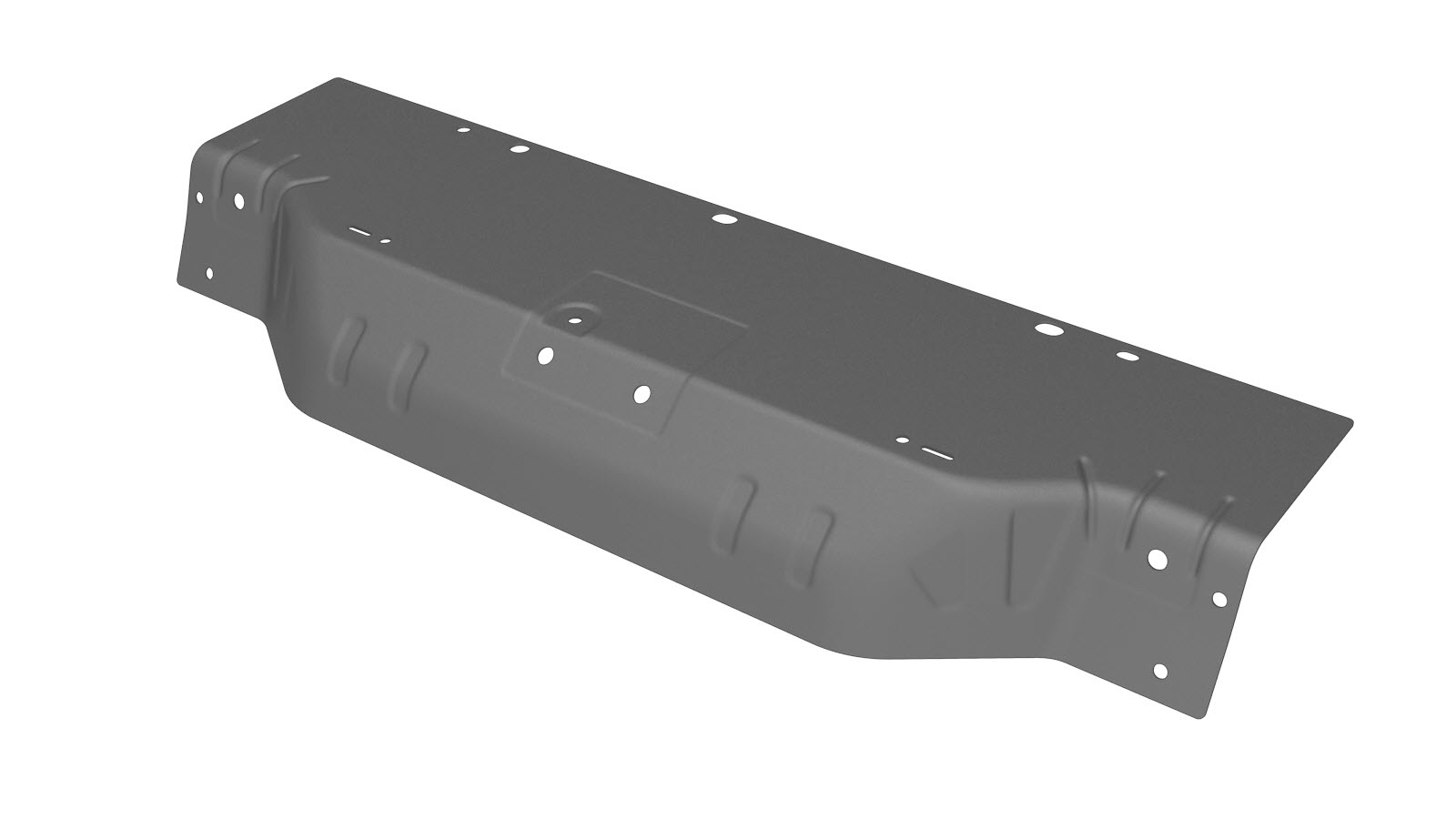

Prepare a instalação.
ou rebites estruturais de resistência elevada, 6,5 mm
ou rebites de cabeça redonda estruturais, 6,5 mm
ou parafusos
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
-

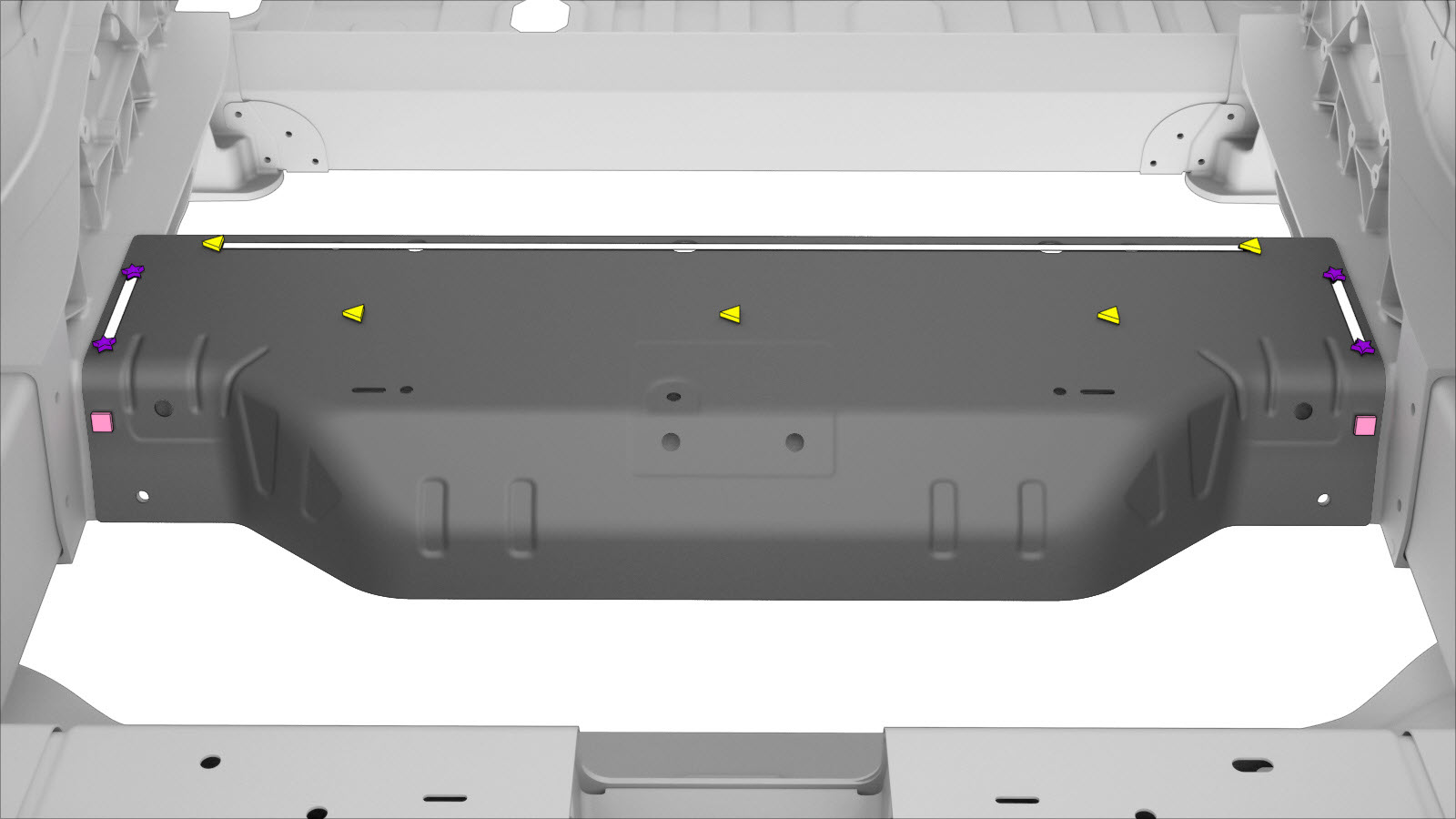

Instale o novo componente ou componentes.
Aperte os parafusos com um binário de 25 Nm.
-
Instale o item Painel da queda da bagageira (veículos construídos até 21 de maio de 2024).
-
Instale o item Cobertura do motor traseiro.
-
Instale os fixadores, conforme indicado.
- Realize quaisquer operações pós-reparação necessárias.
