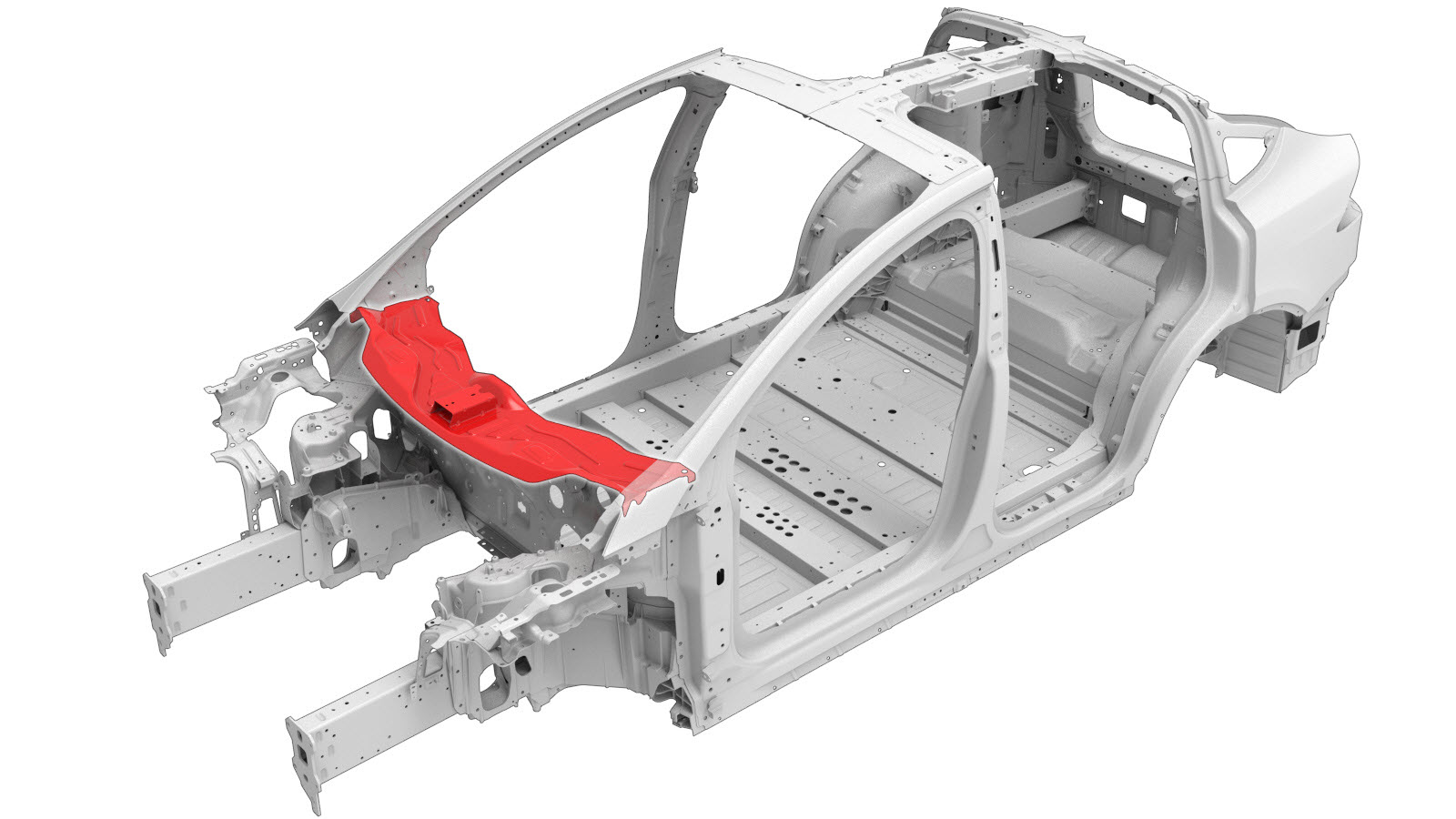

Parte inferior da carenagem

Código de correção: 10101007502 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

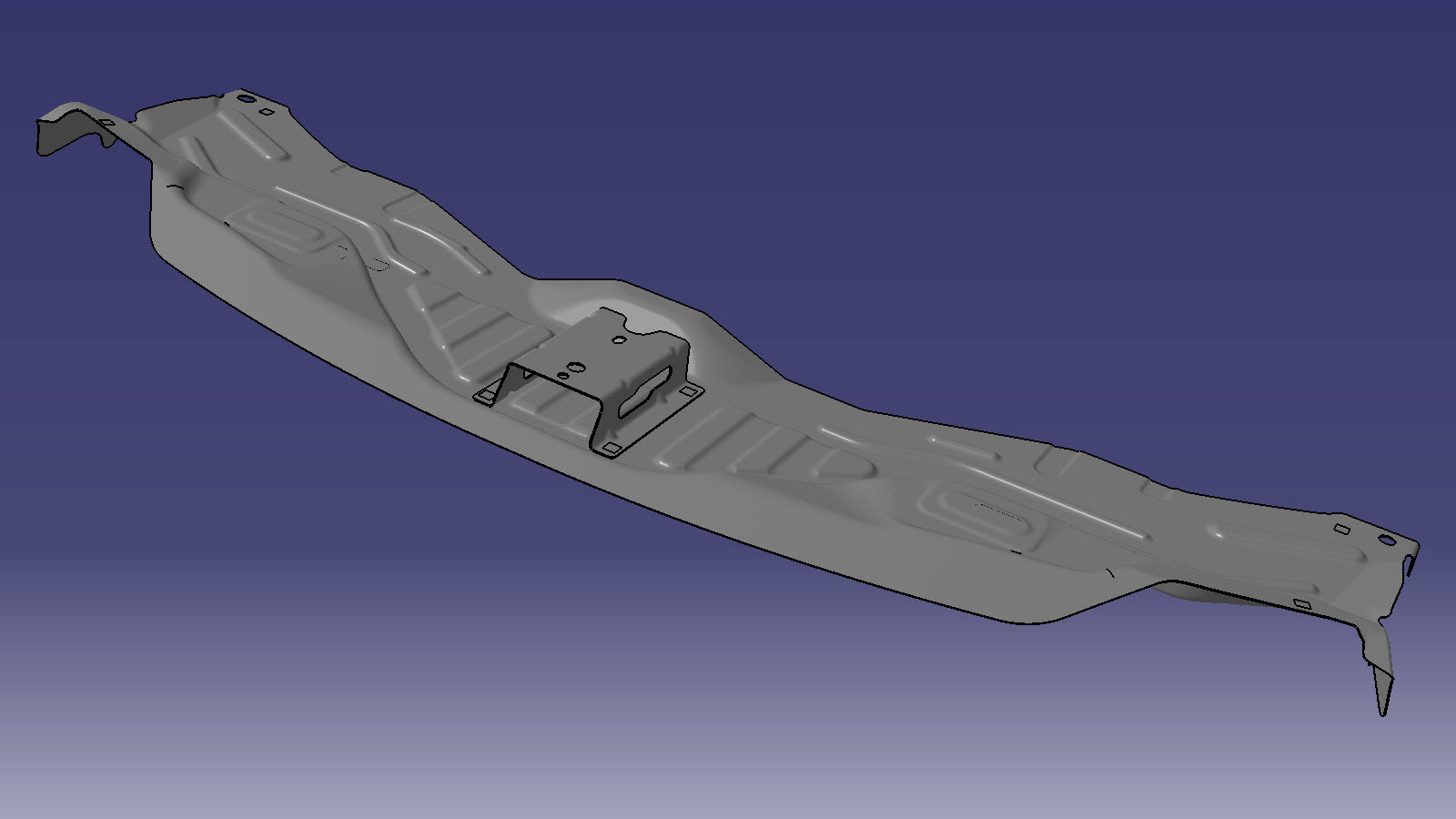

1 ASY-COWL LOWER e suporte de reservatório de ar (Parte inferior da carenagem)
6 Rebite estrutural de resistência elevada, 6,5 mm
11 Rebite de cabeça redonda estrutural, 6,5 mm
4 Rebite embutido, 4,8 mm, comprido
10 Rebite oco S18
2 Rebite oco S48

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

  1. Retire o item Conjunto da parte superior da carenagem.

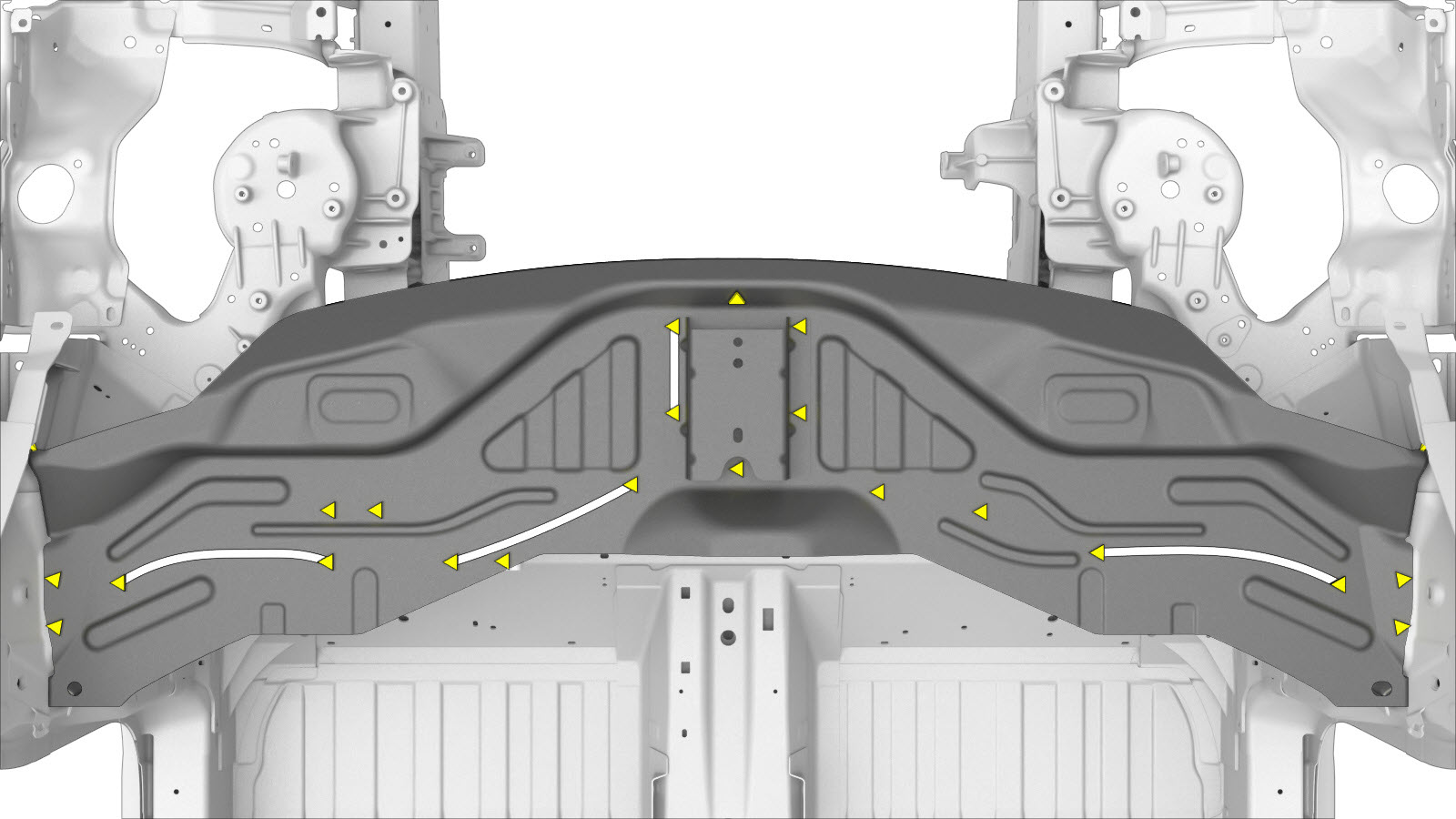

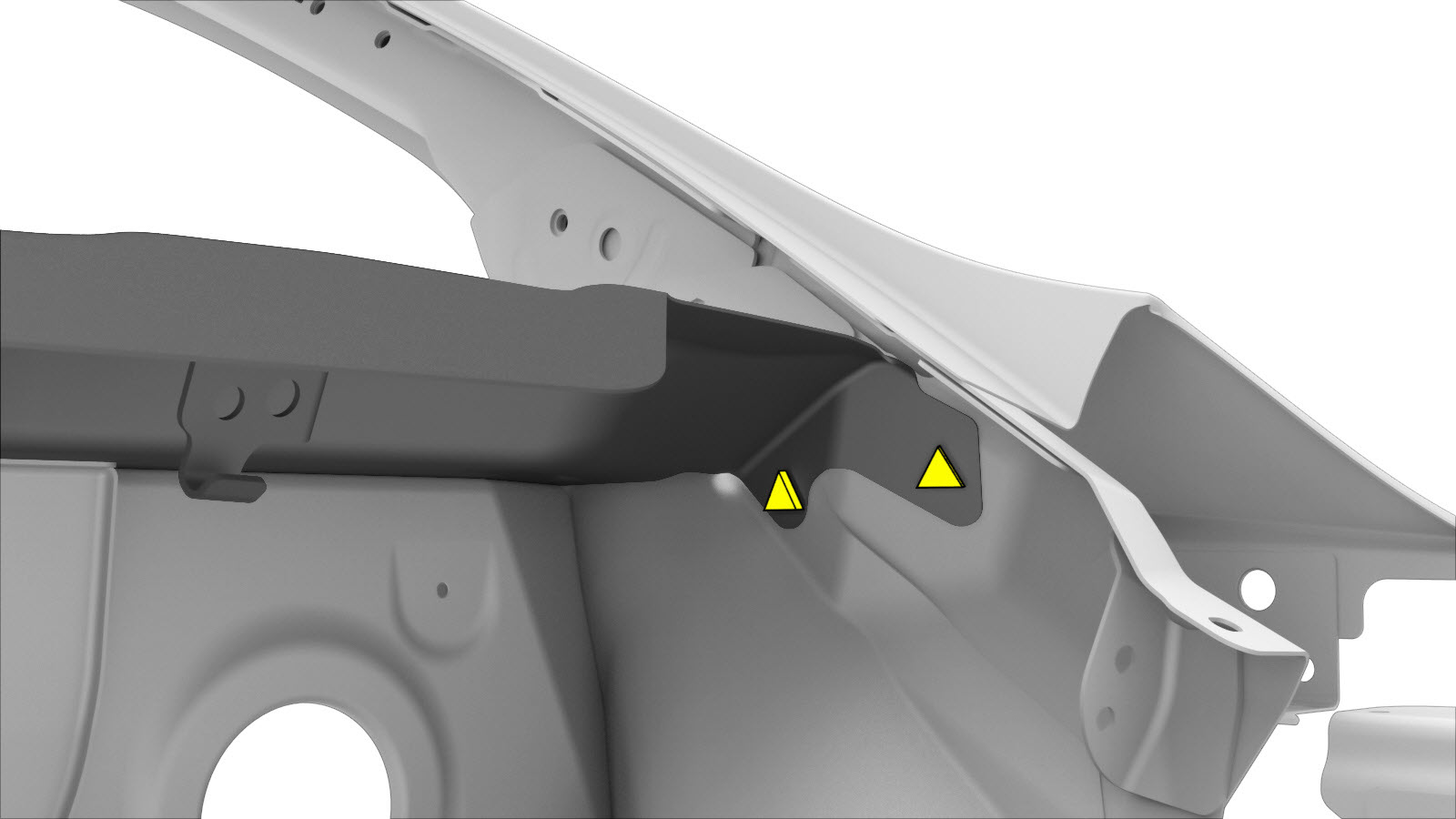

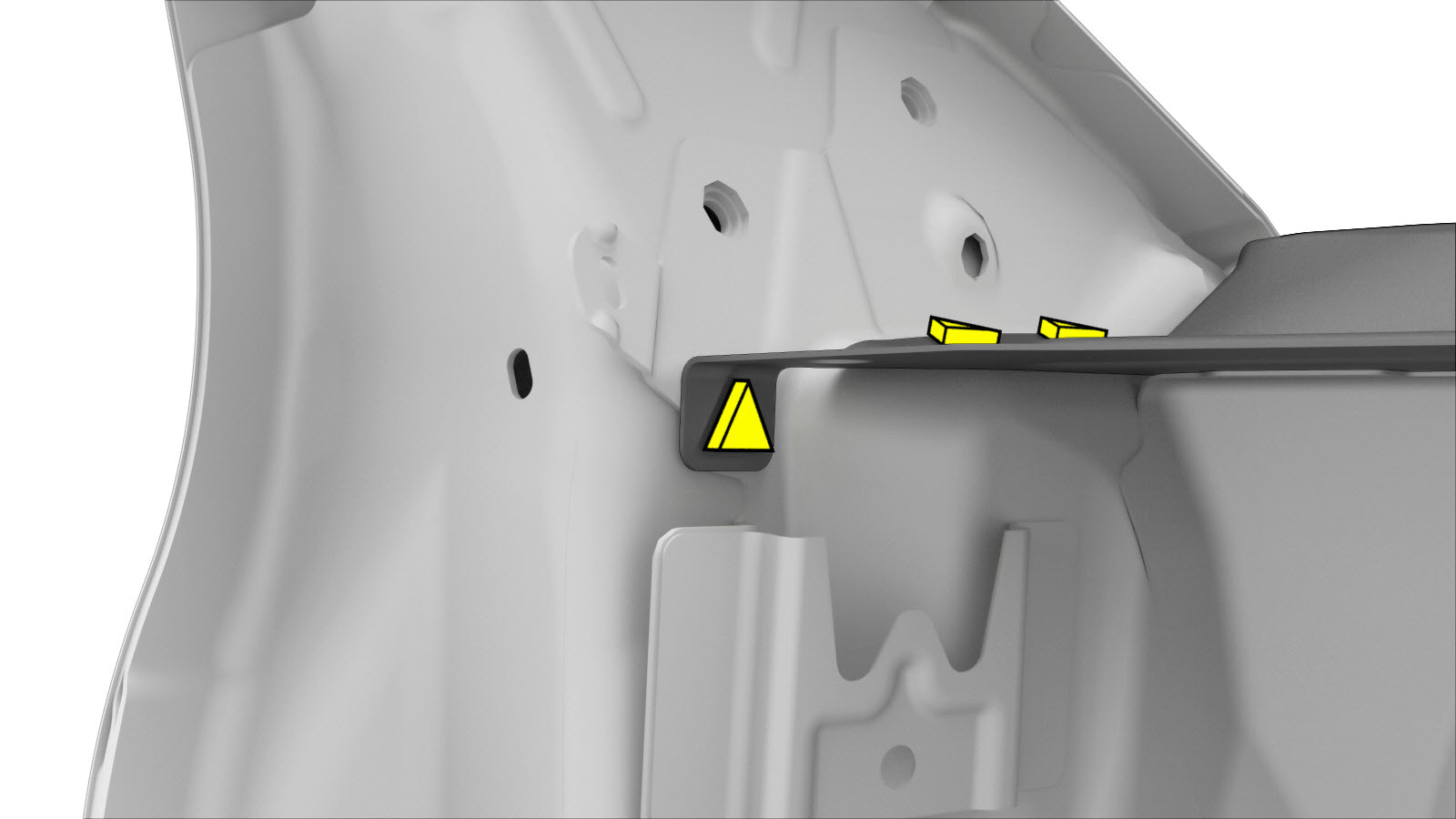

  2. Remova o componente original.

    ou soldaduras por pontos de fábrica

  3. Prepare a instalação.

    ou rebites estruturais de resistência elevada, 6,5 mm

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites embutidos, 4,8 mm, compridos

    ou rebites ocos, S18

    ou rebites ocos, S48

  4. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  5. Instale o novo componente ou componentes.
  6. Instale o item Conjunto da parte superior da carenagem.

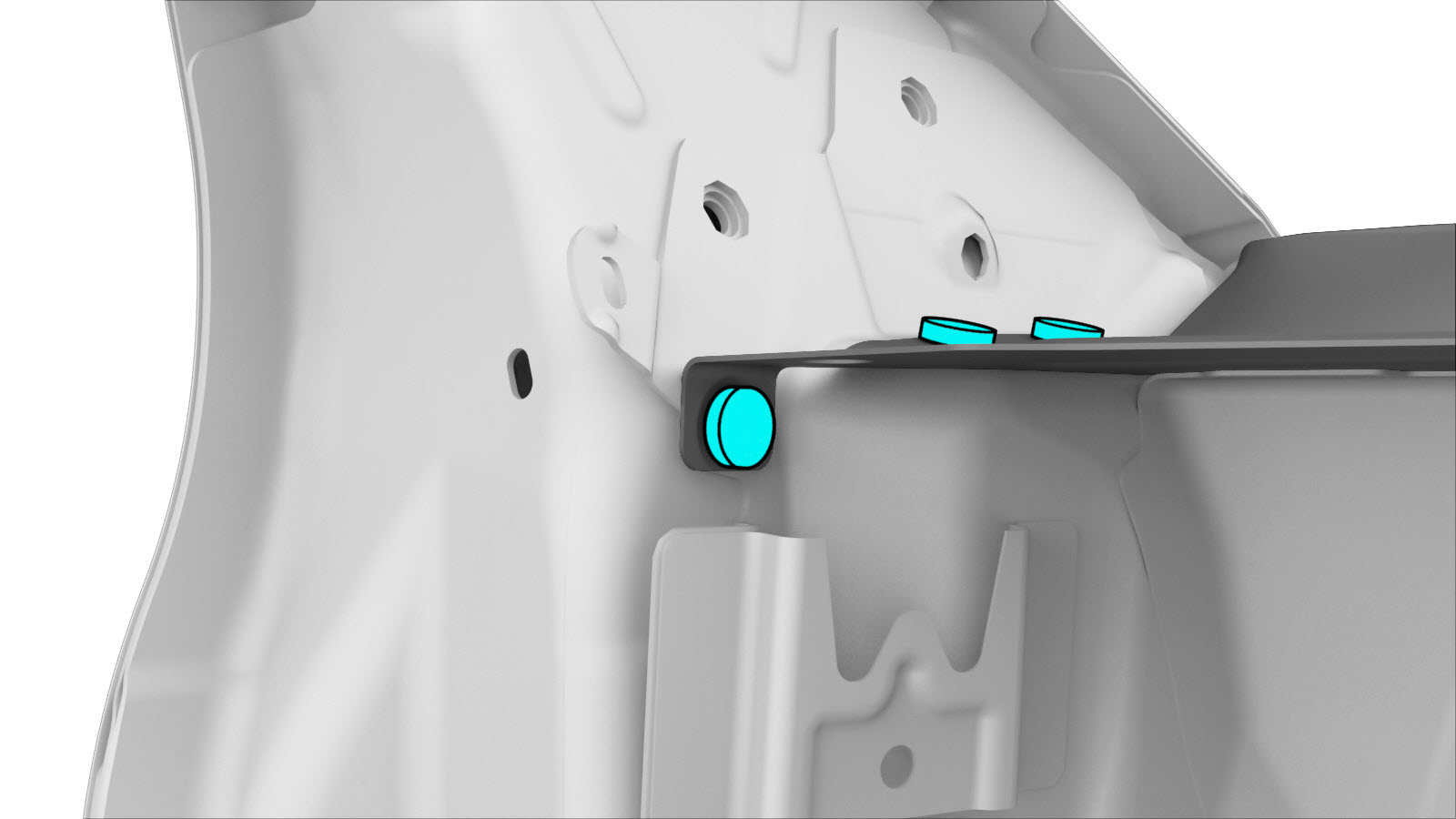

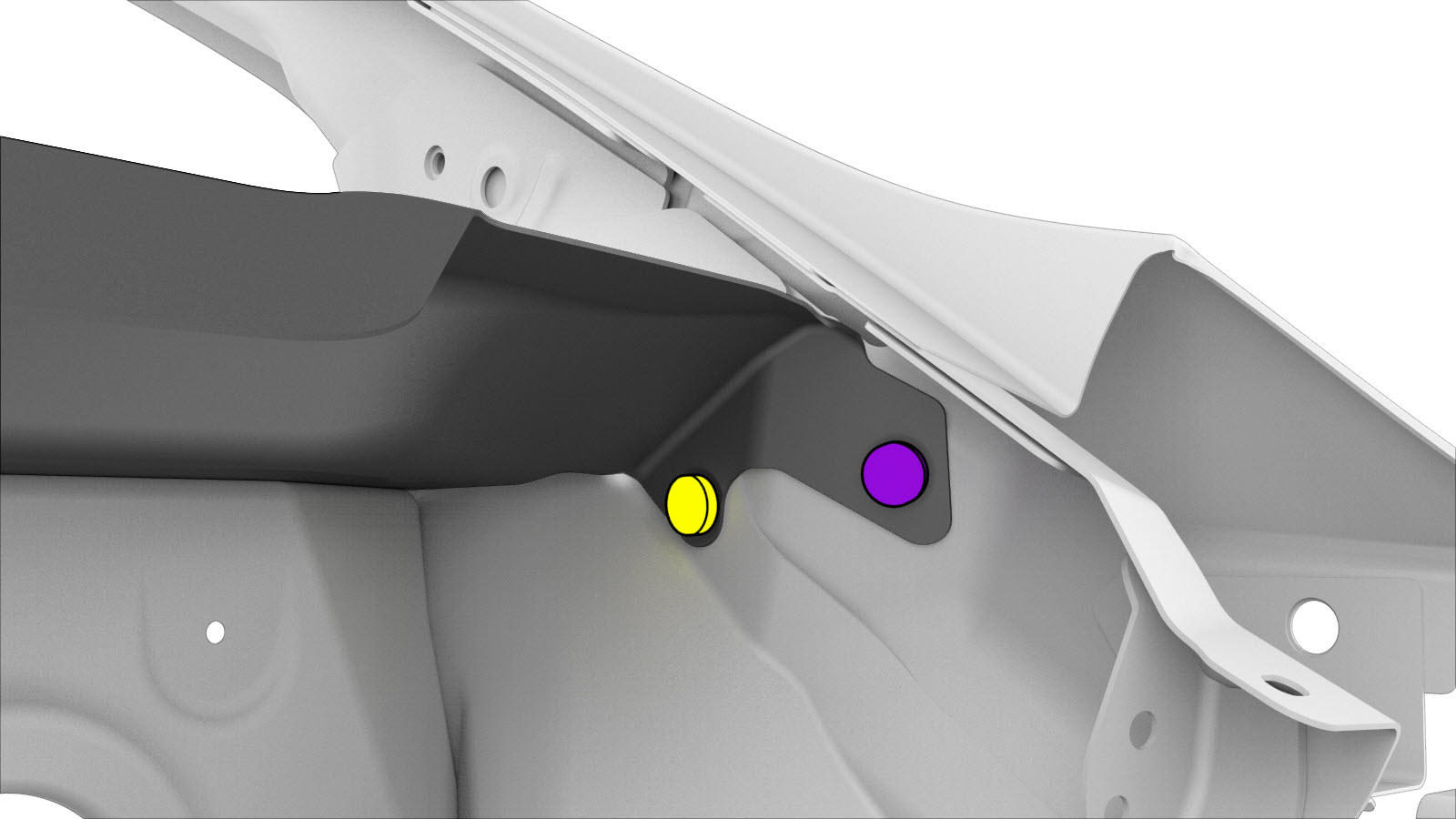

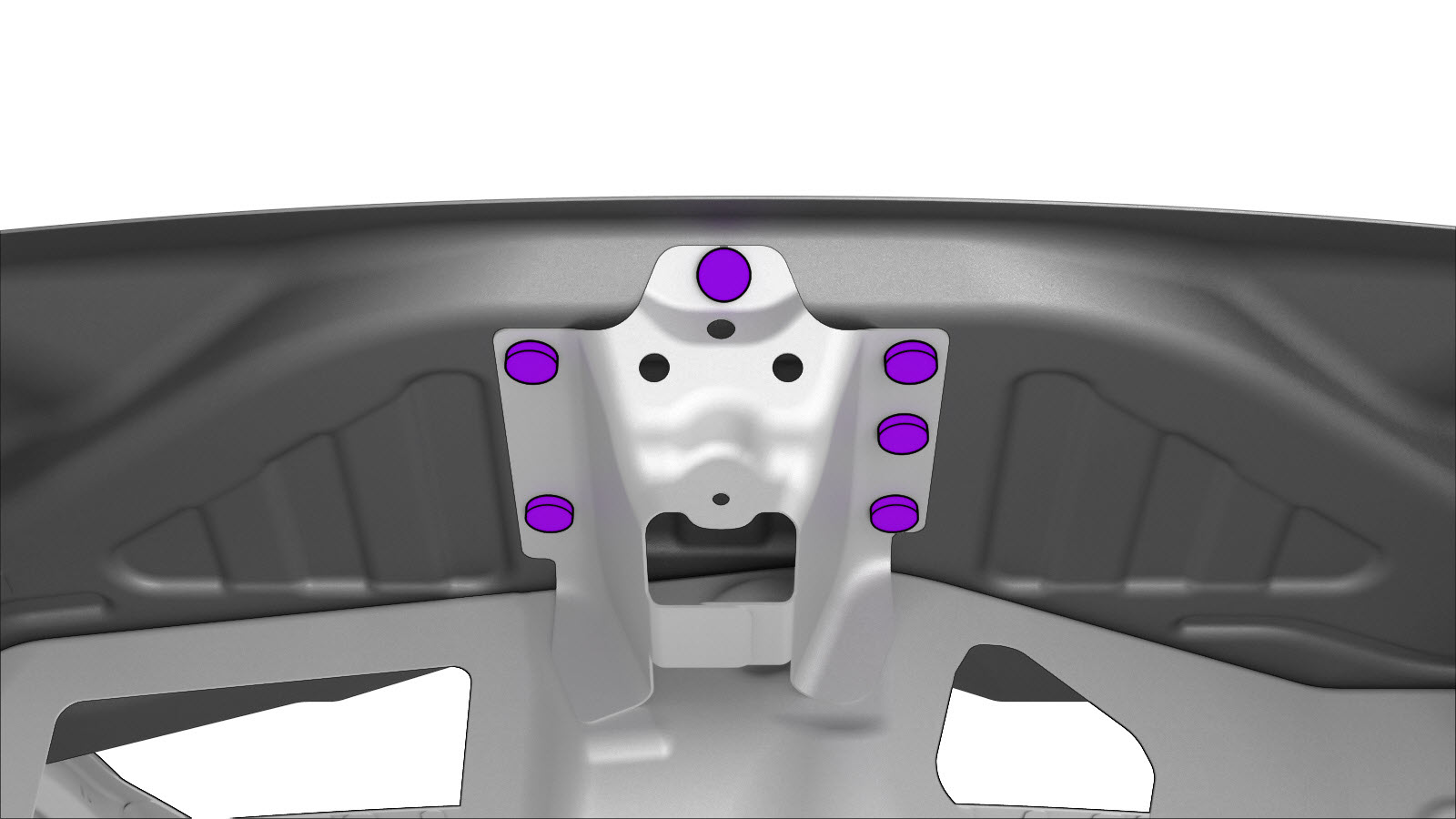

  7. Instale os fixadores, conforme indicado.

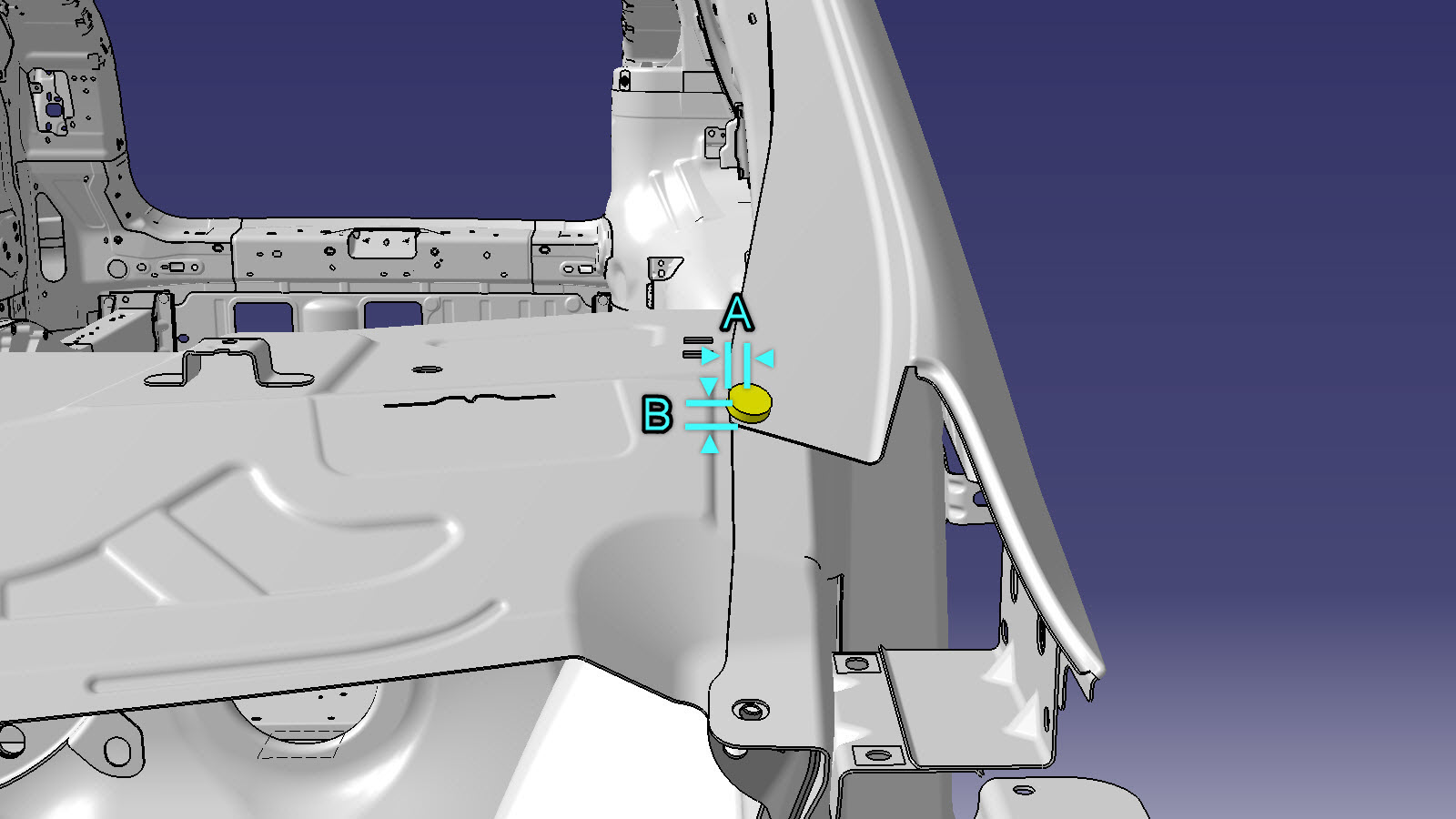

    ou rebites embutidos, 4,8 mm, compridos
    • A = 8 mm.
    • B = 11 mm.
  8. Realize quaisquer operações pós-reparação necessárias.
