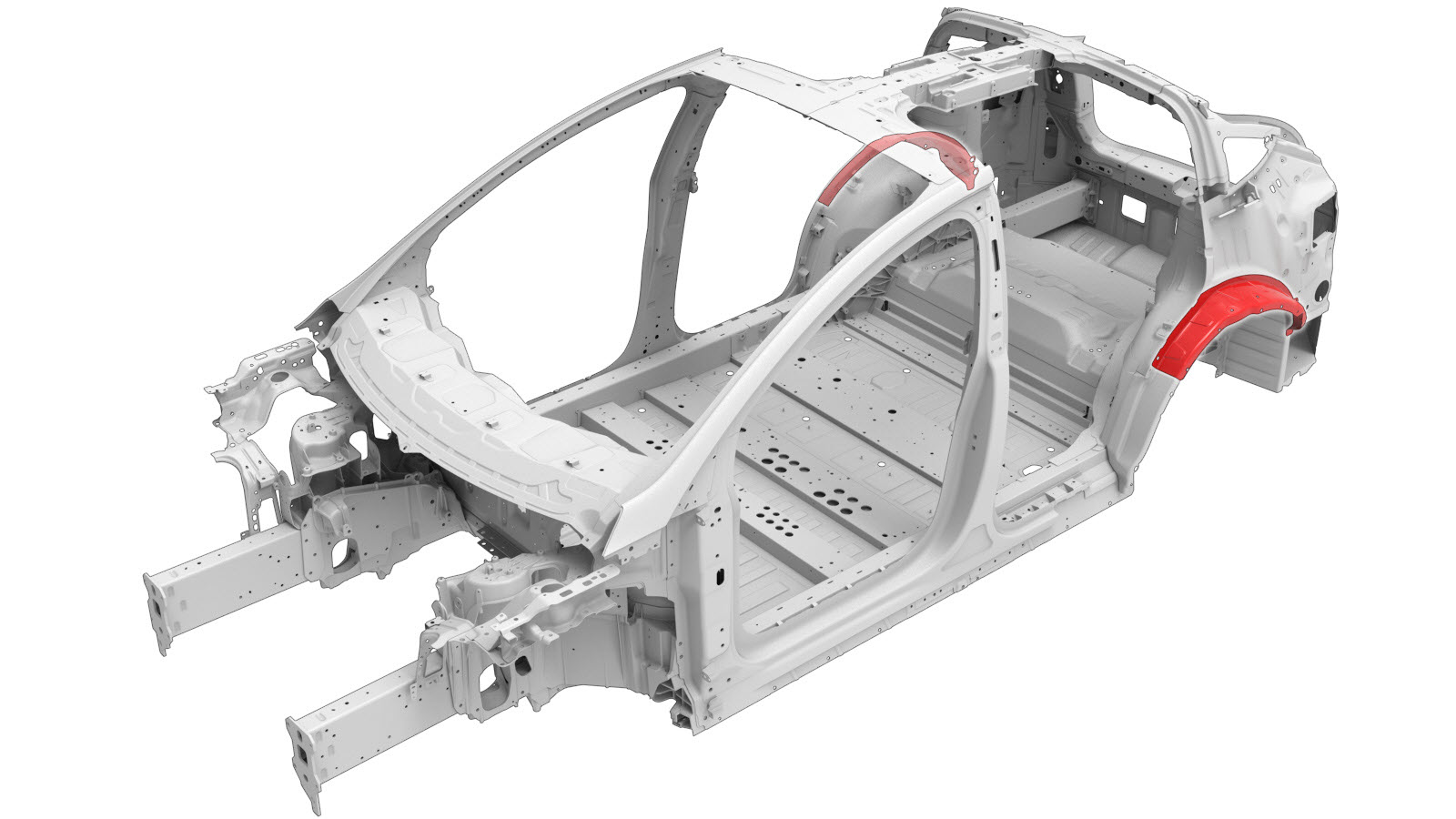

Parte exterior da cava da roda
Código de correção:
10101904202
10101904302
NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.
Informação sobre a reparação
- Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
- Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.
Lista de peças
| Quantidade | Descrição | Imagem/Notas |
|---|---|---|

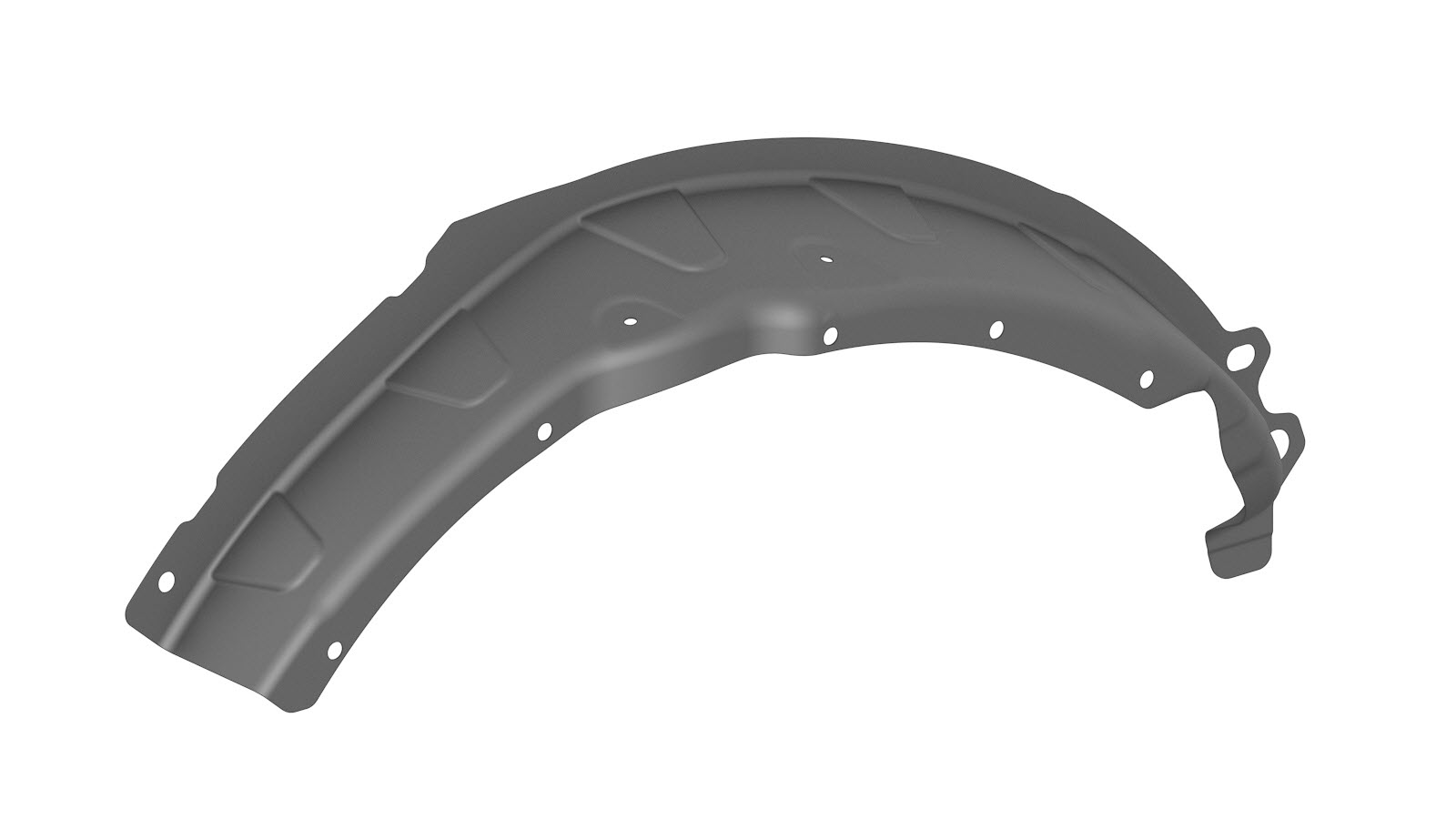

| 1 | PANEL - REAR WHEEL ARCH (Parte exterior da cava da roda) | |
| 17 | Rebite de cabeça redonda estrutural, 6,5 mm | |
| 1 | Rebite, 4,8 mm | |
| 2 | Rebite oco S28 |
ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.
Procedimento de reparação
-
Retire o item Parte exterior de quarto traseiro (completa) (veículos construídos até 14 de fevereiro de 2022).
-

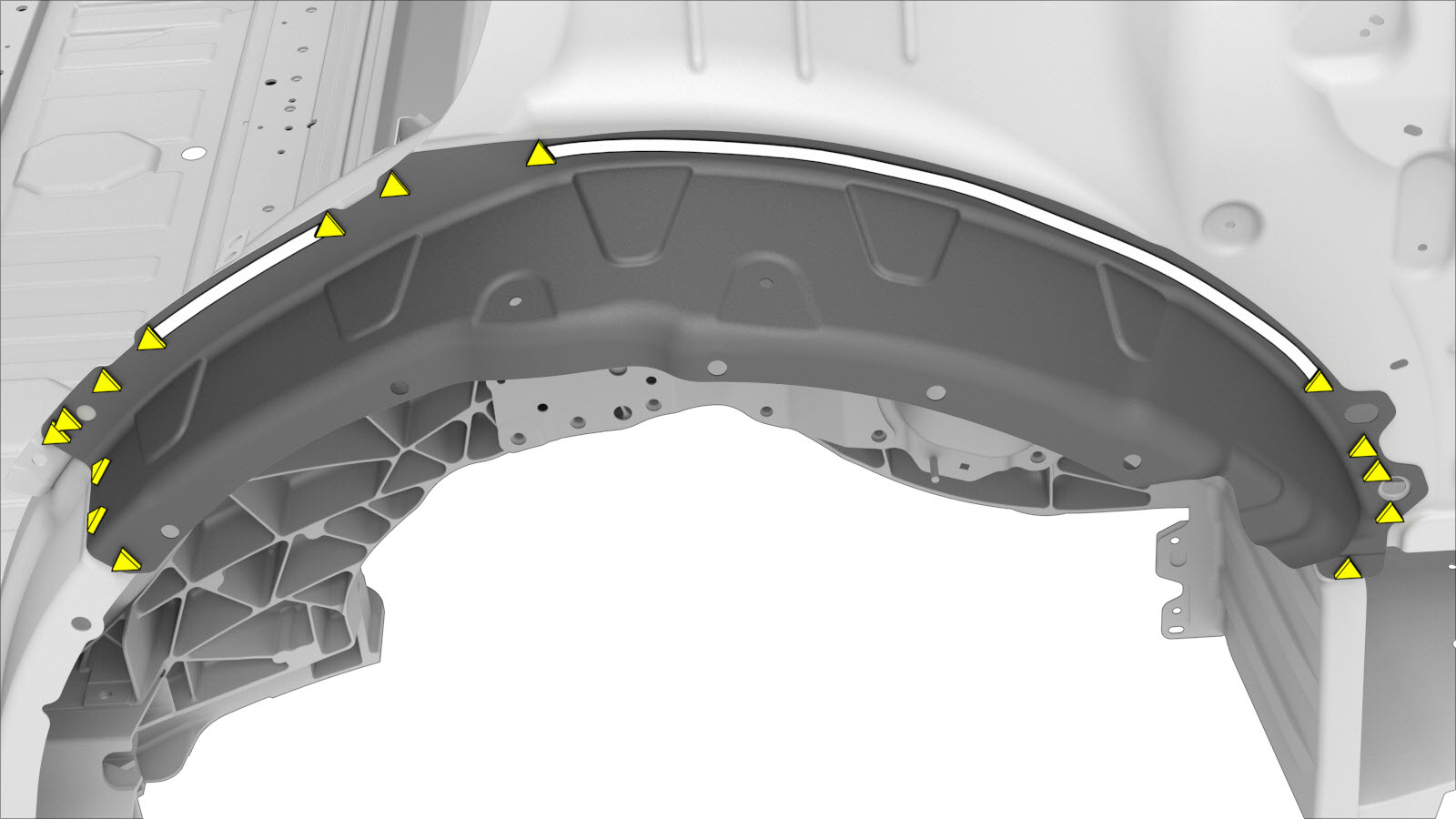

Remova o componente original.
ou soldaduras por pontos de fábrica
-

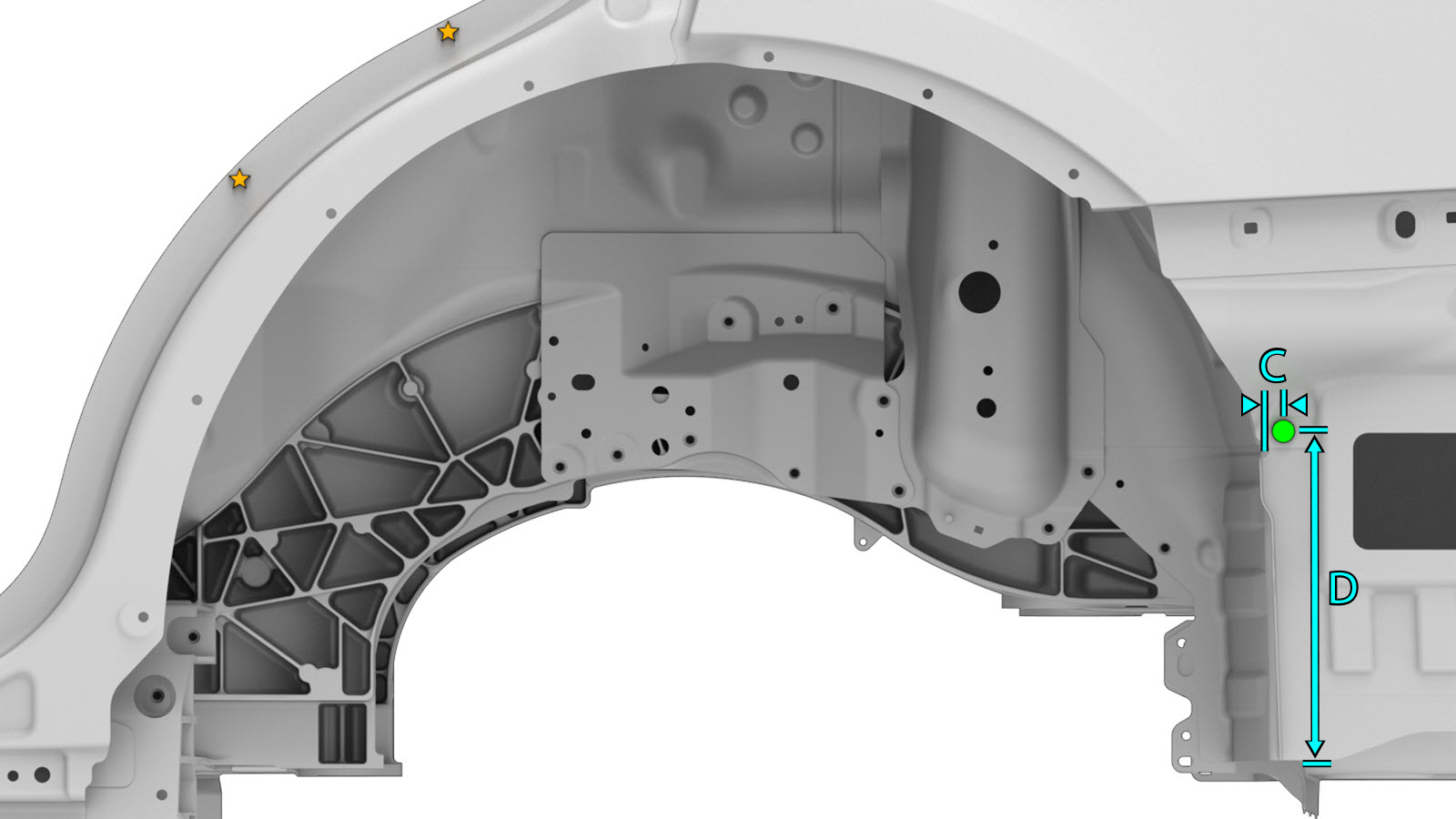

Prepare a instalação.

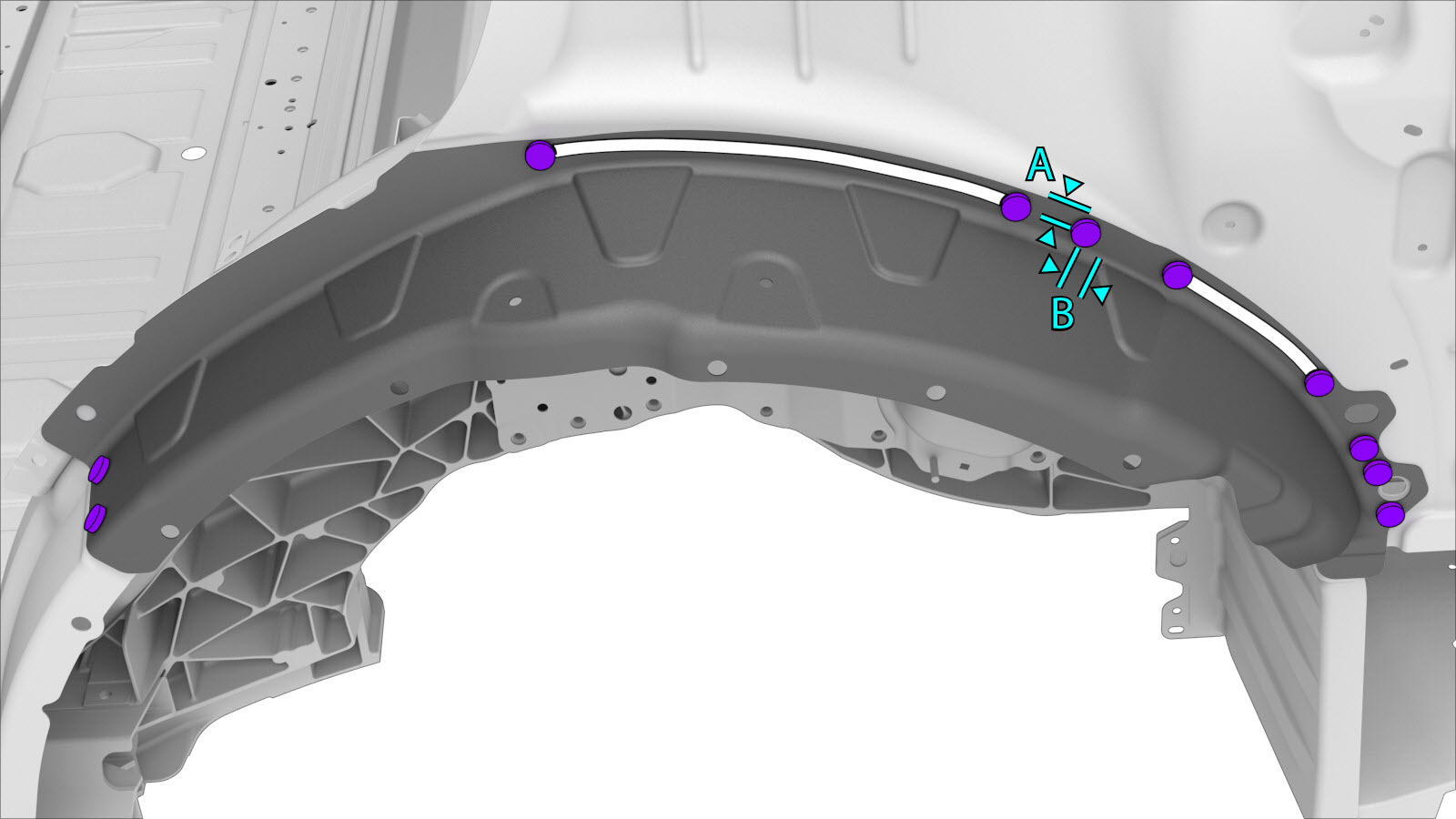

ou rebites de cabeça redonda estruturais, 6,5 mm
- A = 11 mm.
- B = 17 mm.
- Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
- Instale o novo componente ou componentes.
-
Instale o Parte exterior de quarto traseiro (completa) (veículos construídos até 14 de fevereiro de 2022).
-
Instale os fixadores, conforme indicado.
- Realize quaisquer operações pós-reparação necessárias.
