Nó traseiro (completo) (veículos construídos de 7 de março de 2022 a 7 de abril de 2022)

Informação sobre a reparação

Consoante o dano que este componente apresentar, poderá ser possível reparar este componente. Consulte Orientações para reparações do nó traseiro fundido (veículos fabricados até 12 de outubro de 2022) para obter mais informações.
Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas
1	ASY-MEMBER RAIL RR (Nó traseiro – completo)
Lado esquerdo: 23 Lado direito: 21	Rebite estrutural de resistência elevada, 6,5 mm
4	Rebite embutido estrutural, 6,5 mm
Apenas do lado esquerdo: 1	Parafuso , M10-1.5x23	Número de peça Tesla 1111154-00-B.
1	Parafuso , M6-1x19	Número de peça Tesla 1454541-00-A.
2	Parafuso , M8x20	Número de peça Tesla 1007580-00-A.
1	Parafuso , M8x50	Número de peça Tesla 1046838-00-A.
Apenas do lado direito: 1	Parafuso , M8x20	Número de peça Tesla 1552447-00-A.
Lado esquerdo: 2 Lado direito: 1	Parafuso , M8x27	Número de peça Tesla 1621820-00-A.
2	Parafuso, cabeça Torx , M8x20	Número de peça Tesla 1014747-00-B.
2	Porca , M8-1.25,HF,Steel[10],ZnAl,BLACK	Número de peça Tesla 1006628-01-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

Retire o item Painel de piso dos bancos da segunda fila.
Retire o item Painel traseiro (veículos construídos até 21 de maio de 2024).
Retire o item Piso da bagageira traseira (veículos construídos até 21 de maio de 2024).
Retire o item Painel da queda da bagageira (veículos construídos até 21 de maio de 2024).
Retire o item Reforço superior do nó traseiro (dianteiro).
Retire o item Reforço superior do nó traseiro (traseiro).
Retire o item Reforço inferior da caixa estrutural traseira.
Retire o item Extensão do painel do piso da bagageira traseira.
Retire o item Reforço exterior do nó traseiro.
Retire o item Reforço da torre do amortecedor traseiro.

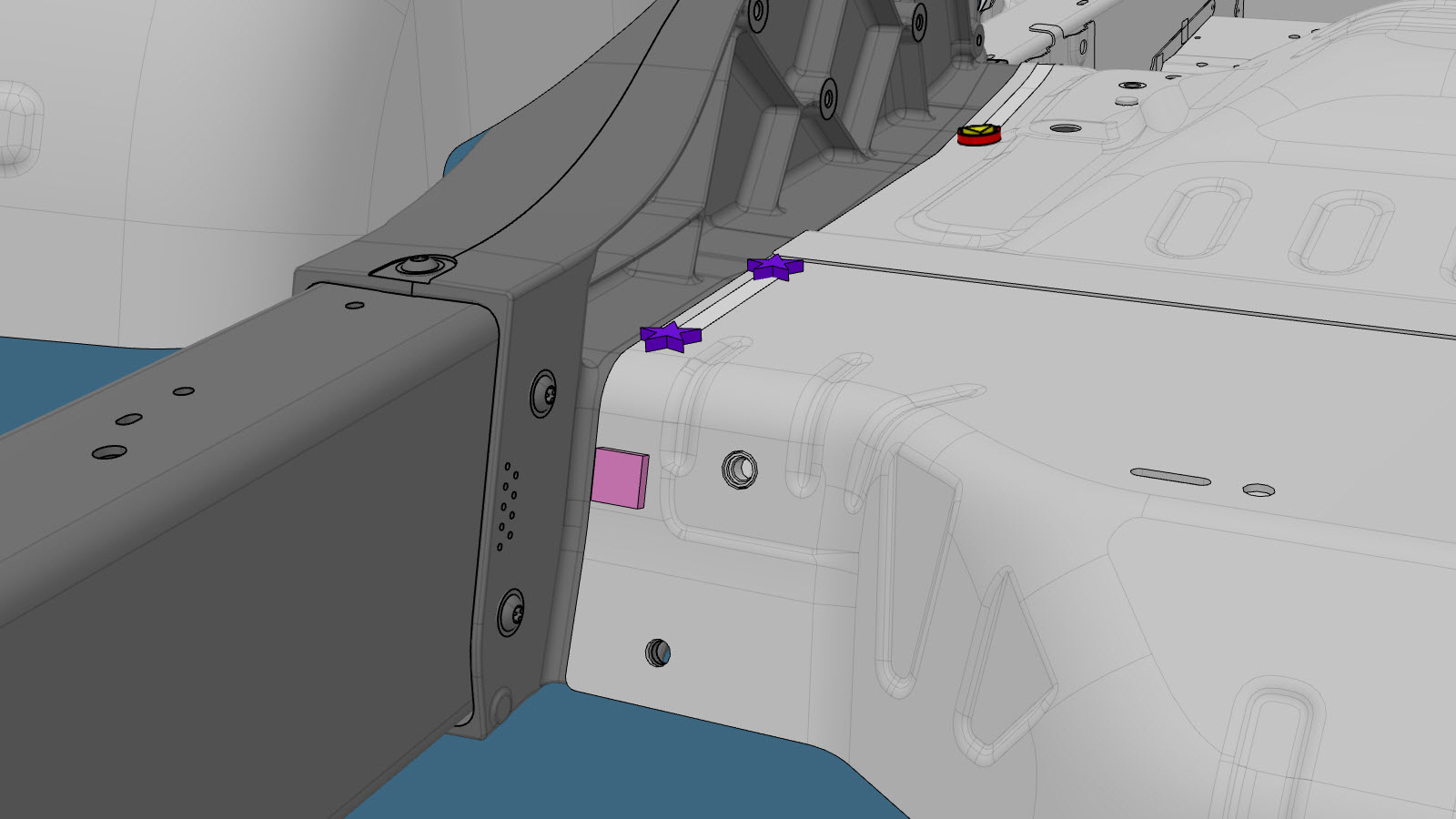

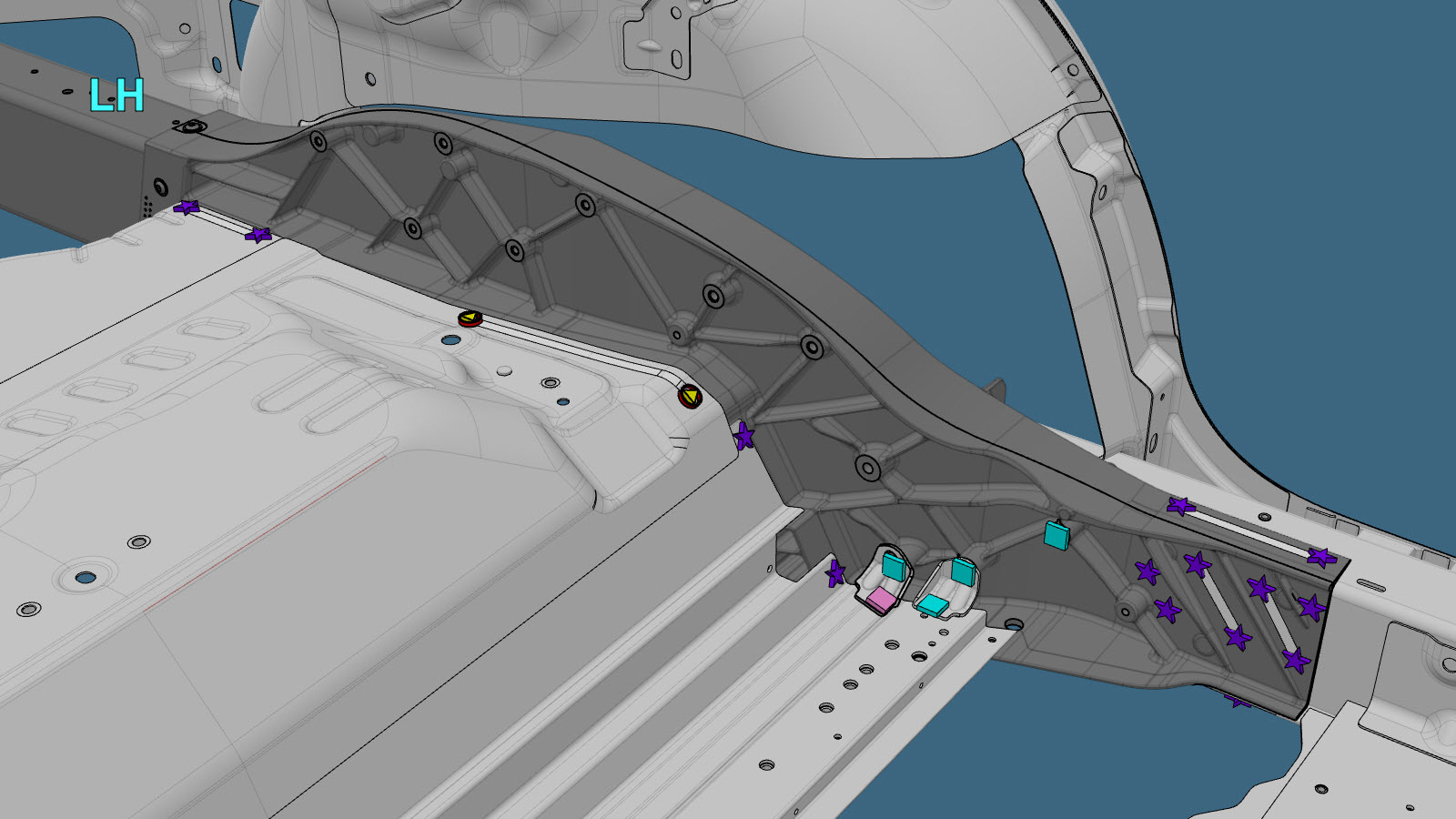

Remova o componente original.

ou soldaduras por pontos de fábrica de perfuração
Nota
Ao retirar soldaduras por pontos, utilize uma broca que crie um orifício com o tamanho correto para o fixador que substituirá a soldadura por pontos.

ou RIVTAC

ou rebites estruturais de fábrica

ou parafusos

ou parafuso, cabeça Torx

BOM de fábrica

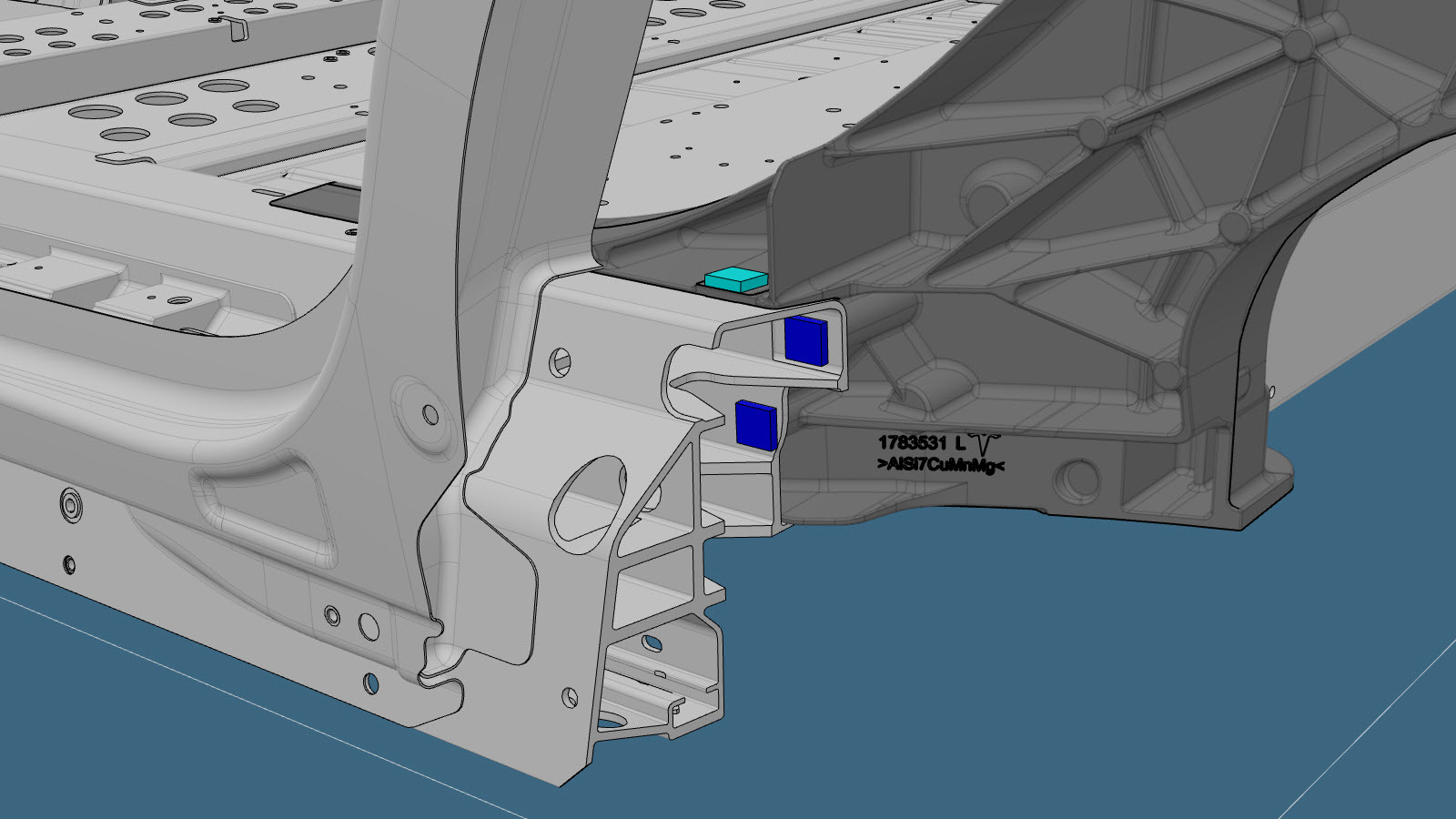

Utilize adesivo estrutural para fixar as porcas nas devidas posições no interior do nó traseiro.

Nota
Se necessário, retifique as extremidades das porcas para as deixar niveladas na posição de montagem.

Porca

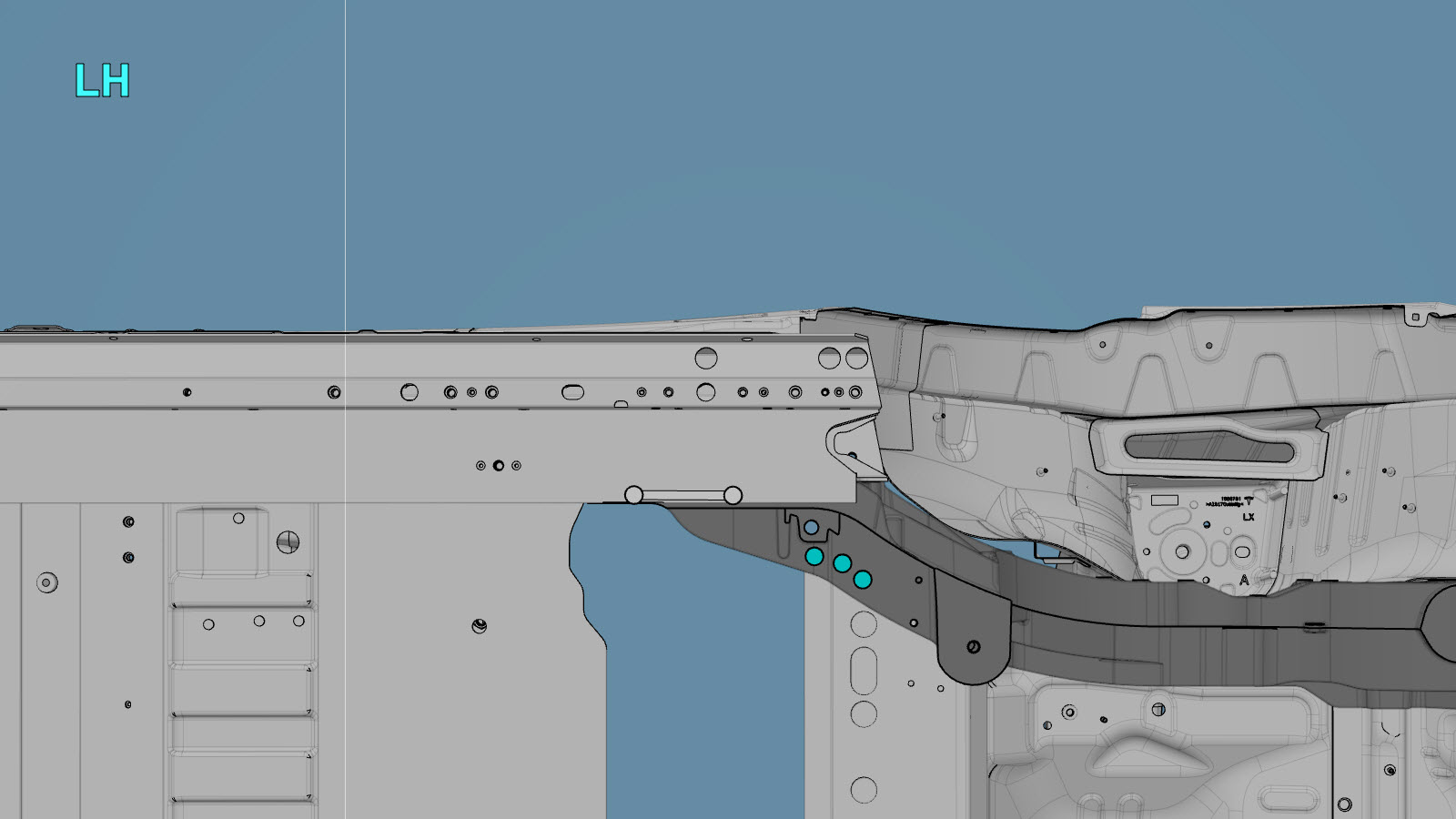

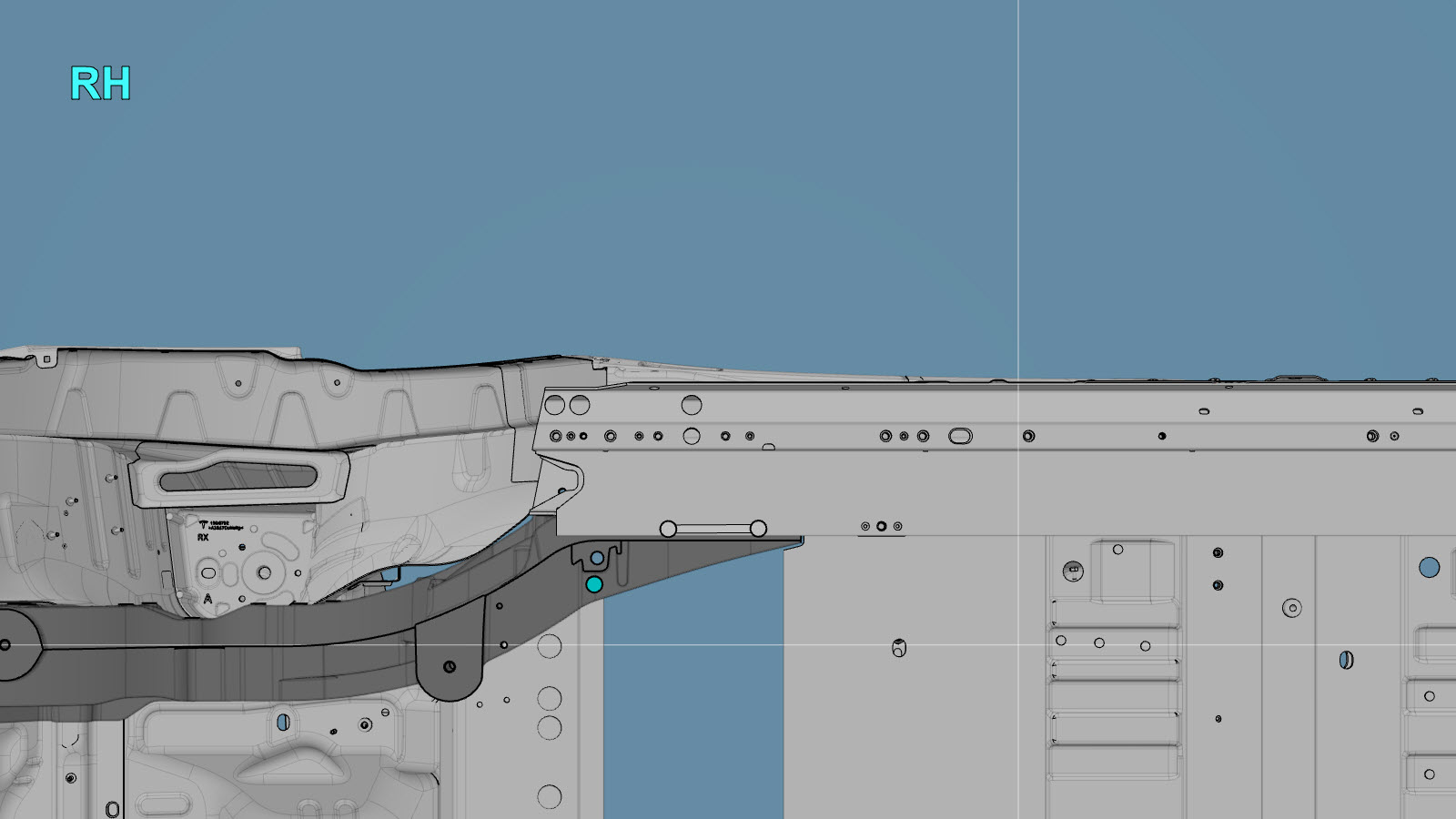

Prepare a instalação.
Nota
Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

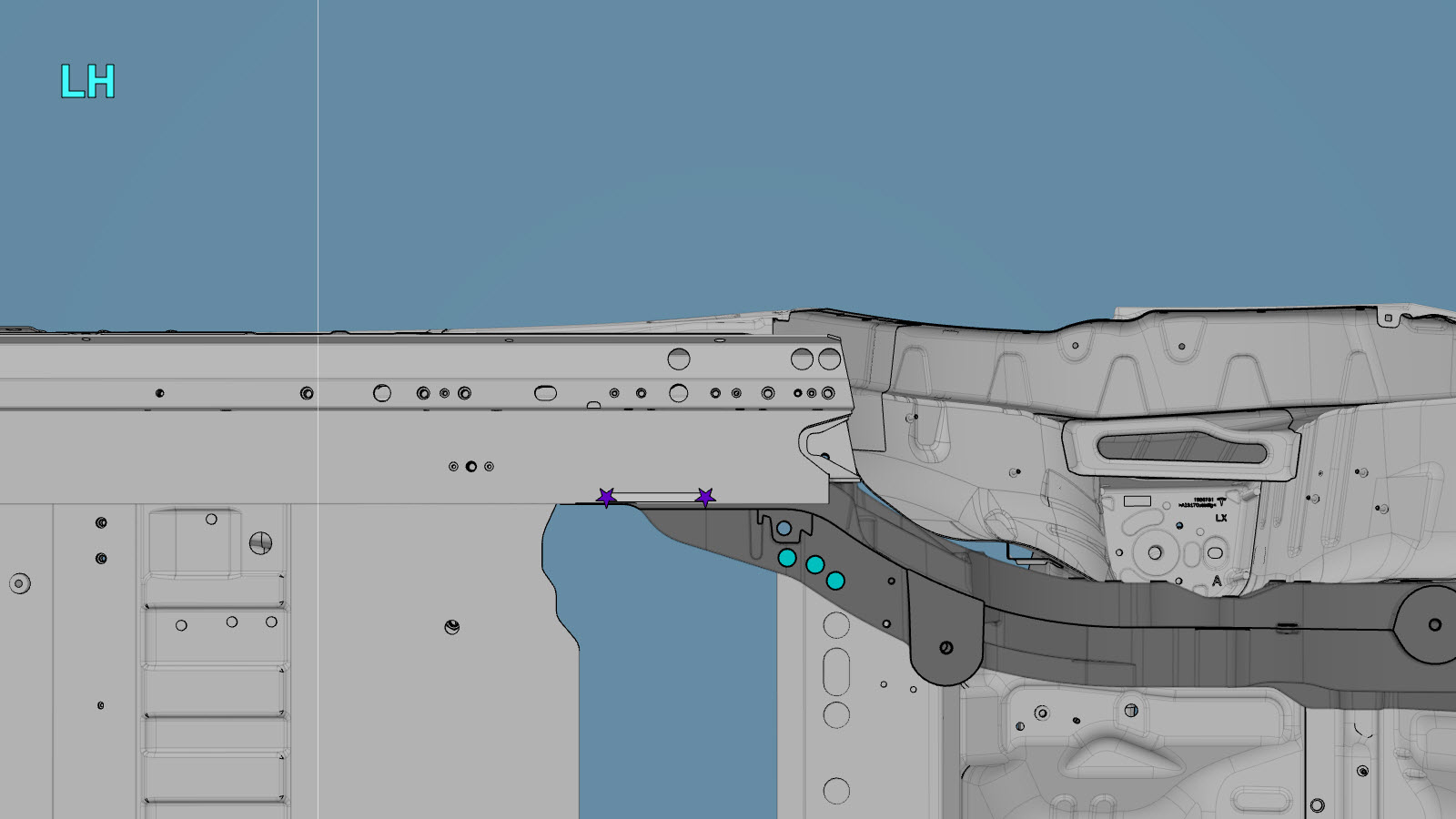

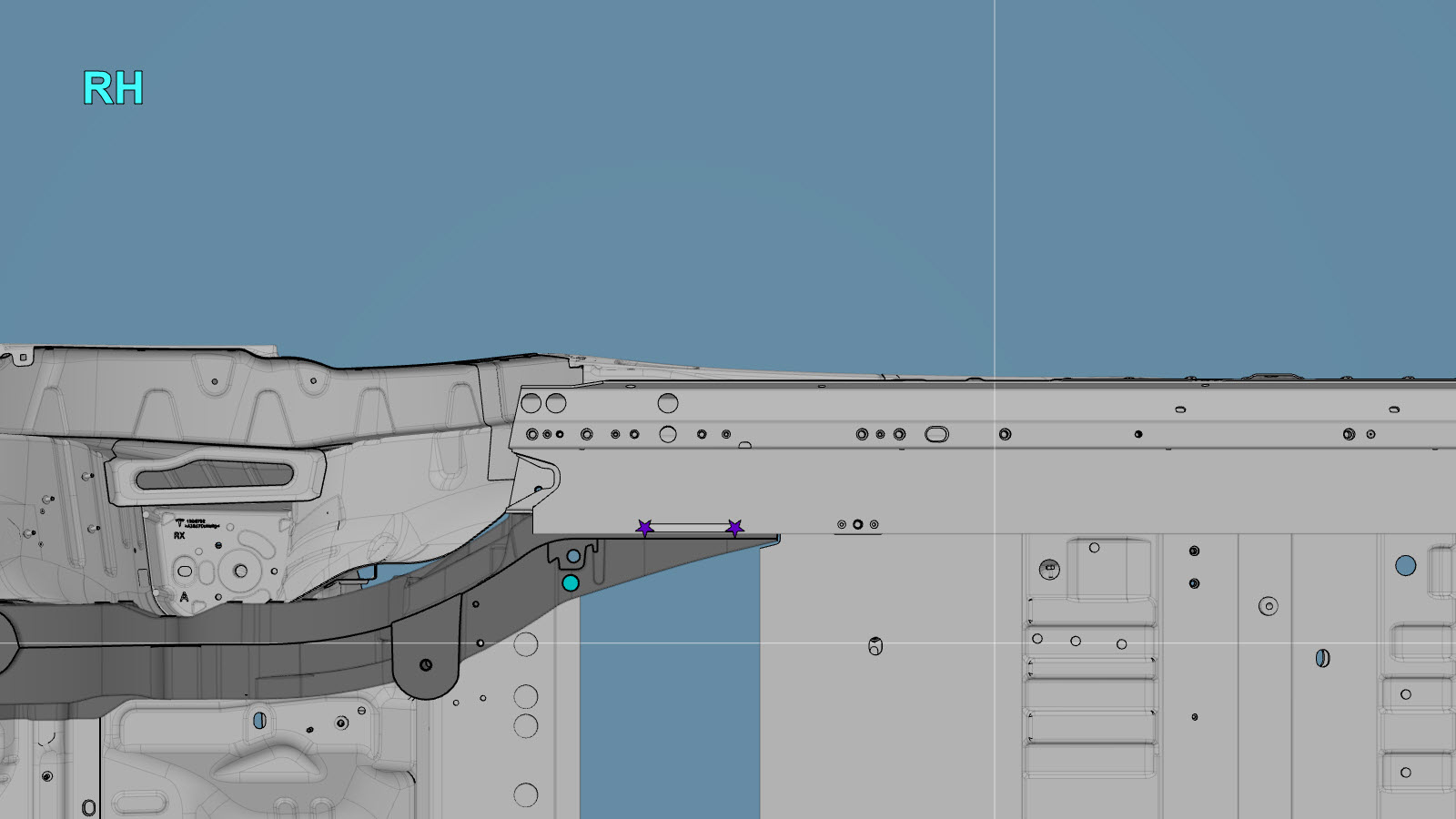

ou rebites estruturais de resistência elevada, 6,5 mm
- A = 260 mm
- B = 15 mm
- C = 24 mm
- D = 9 mm
- E = 21 mm
- F = 11 mm
ou rebites embutidos estruturais, 6,5 mm

ou parafusos
Nota
Instale um parafuso M8x27 (número de peça Tesla 1621820-00-A) no local assinalado pelo círculo vermelho.

Nota
Instale um parafuso M8-1.25x22 (número de peça Tesla 1552447-00-A) no local assinalado pelo círculo verde.

ou parafuso, cabeça Torx
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Aperte os parafusos da seguinte forma:
- Parafusos M8x27 de cabeça sextavada, número de peça 1621820-00-A: 20 Nm.
- Parafusos M6x19 de cabeça sextavada, número de peça 1454541-00-A: 11 Nm.
- Parafusos M8x50 de cabeça sextavada, número de peça 1046838-00-A: 24 Nm.
- Parafusos M8x20 de cabeça sextavada, número de peça 1007580-00-A: 25 Nm.
- Parafusos M10x23 de cabeça sextavada, número de peça 1111154-00-B: 30 Nm.
- Parafusos M8x22 de cabeça sextavada, número de peça 1552447-00-A: 25 Nm.
- Parafusos Torx (todos): 24 Nm.
Instale o item Reforço superior do nó traseiro (dianteiro).
Instale o item Reforço superior do nó traseiro (traseiro).
Instale o item Reforço inferior da caixa estrutural traseira.
Instale o item Painel da queda da bagageira (veículos construídos até 21 de maio de 2024).
Instale o item Piso da bagageira traseira (veículos construídos até 21 de maio de 2024).
Instale o item Extensão do painel do piso da bagageira traseira.
Instale o item Reforço exterior do nó traseiro.
Instale o item Reforço da torre do amortecedor traseiro.
Instale o item Painel traseiro (veículos construídos até 21 de maio de 2024).
Instale o item Painel de piso dos bancos da segunda fila.
Realize quaisquer operações pós-reparação necessárias.
