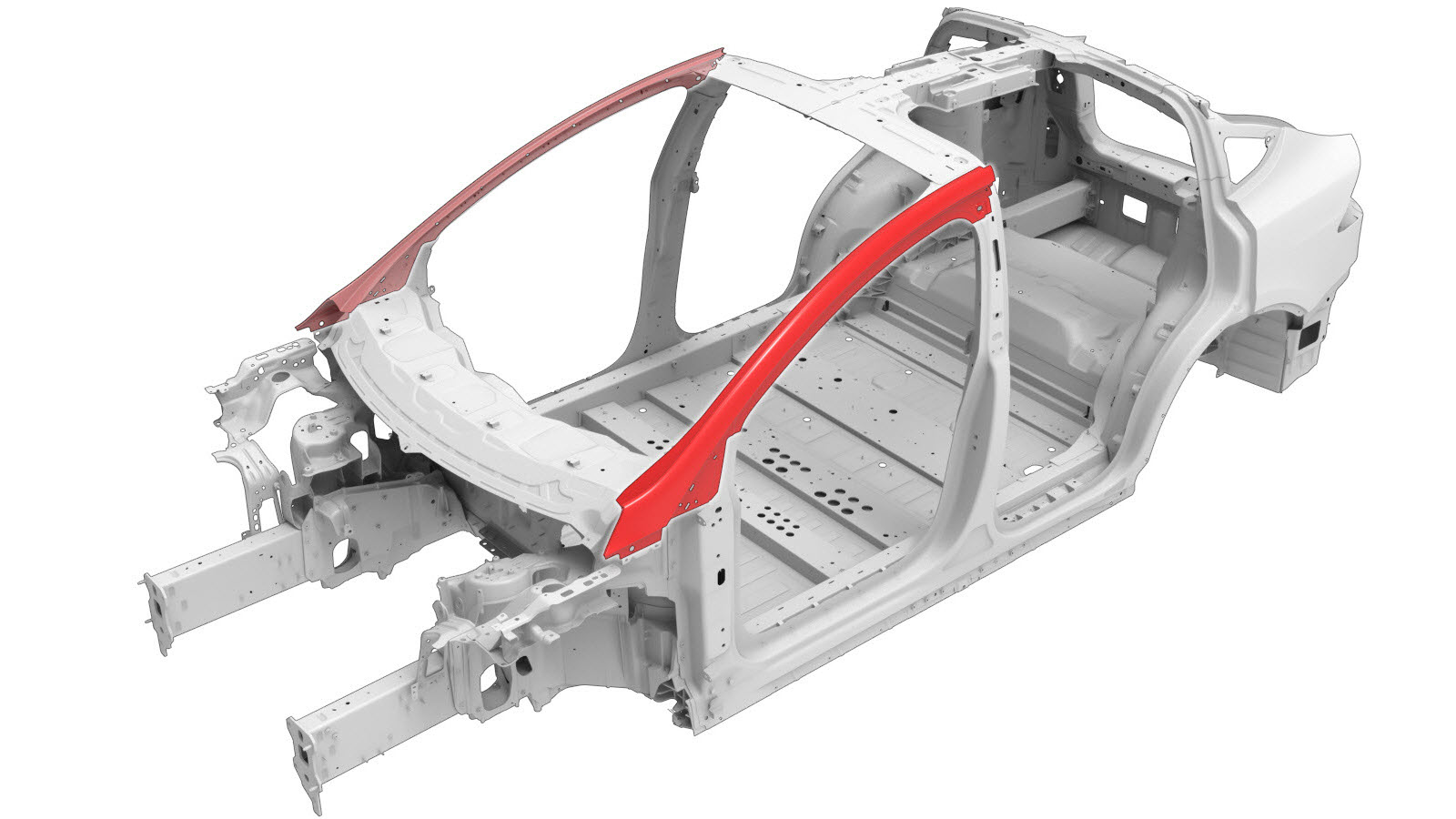

Parte exterior do pilar A

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Utilizar este documento

Este documento contém duas secções importantes:

Descrições das secções da parte exterior do pilar A mostram onde e como seccionar a parte exterior do pilar A, conforme necessário, para substituir áreas danificadas da parte exterior do pilar A ou para aceder às peças subjacentes da estrutura do veículo. Utilize as descrições das secções para determinar onde seccionar corretamente a parte exterior do pilar A, conforme necessário, para a reparação a ser efetuada.
Nota
As secções da parte exterior do pilar A podem ser substituídas individualmente ou em qualquer combinação de secções, desde que as posições de corte de referência identificados neste documento sejam utilizadas.
Nota
As medições a partir das posições dos orifícios para os parafusos são efetuadas a partir dos centros dos orifícios indicados, salvo indicação em contrário na descrição da secção.
As secções deste documento referentes a remoção e substituição contêm as informações necessárias para a substituição da parte exterior do pilar A completa. Se estiver a substituir apenas uma secção da parte exterior do pilar A (e não a parte exterior do pilar A completa), utilize os parágrafos relevantes de cada passo para determinar as peças e os fixadores necessários e os passos necessários para realizar a reparação.

Lista de peças


Quantidade	Descrição	Imagem/Notas

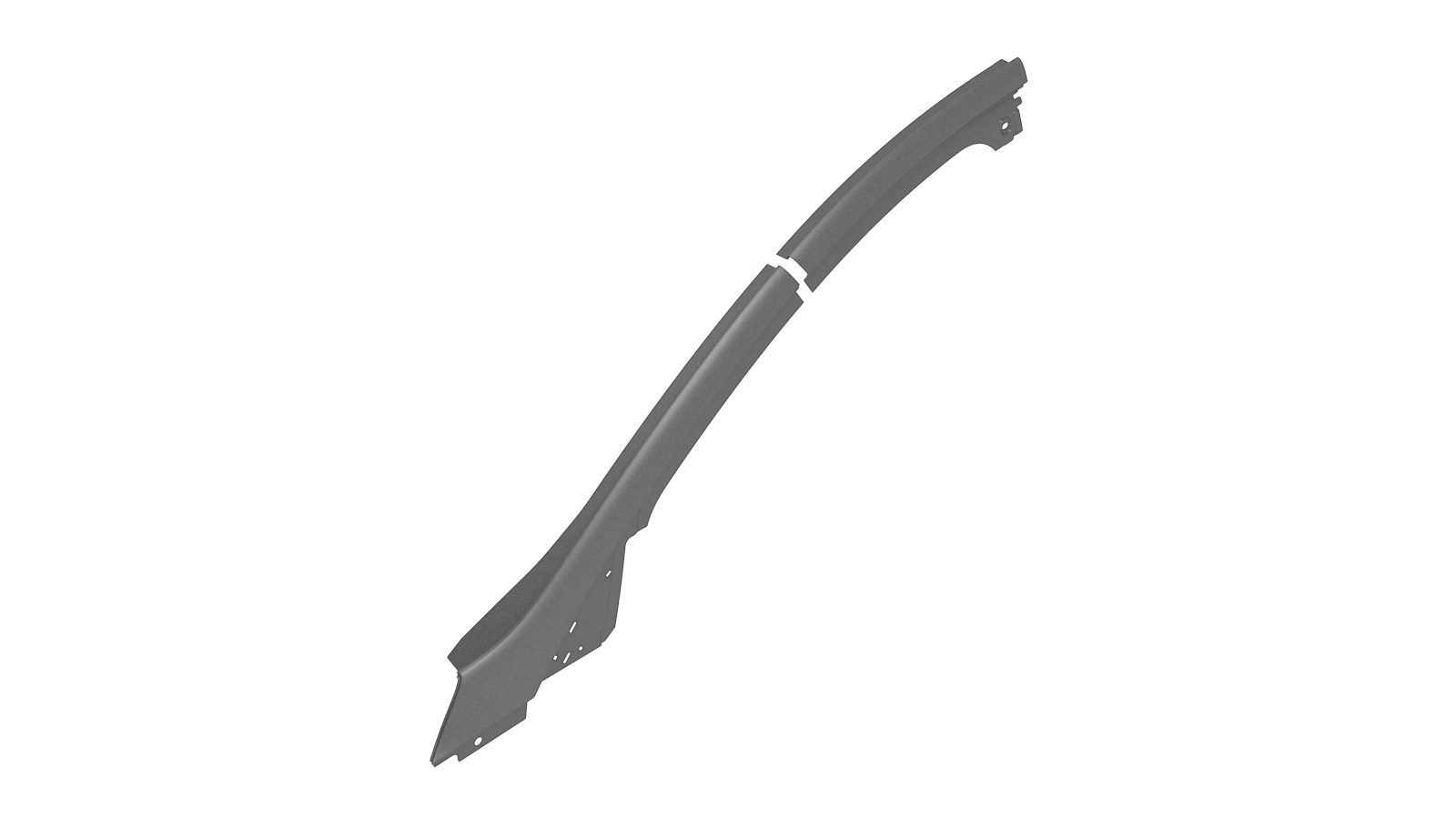

Se substituir a parte exterior do pilar A completa: 1 Se substituir uma secção da parte exterior do pilar A: 2	ASY-A PILLAR OTR (Parte exterior do pilar A)
2	Rebite embutido, 4,8 mm, curto
5	Rebite, 4,8 mm
4	Rebite oco S28
13	Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Descrições das secções da parte exterior do pilar A


Seccionamento da parte exterior do pilar A

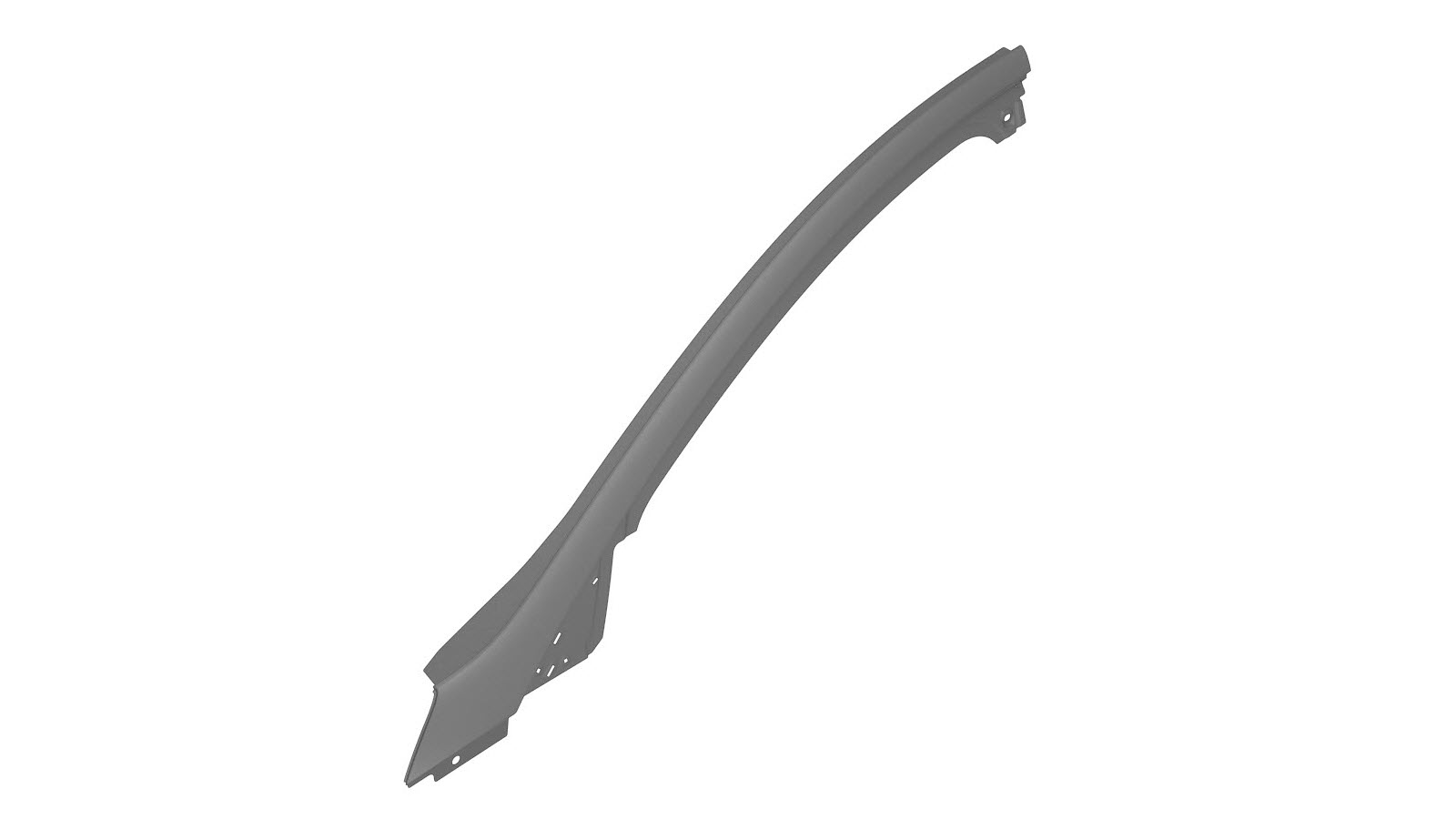

A parte exterior do pilar A (apresentada abaixo) pode ser substituída como uma reparação individual.	Em alternativa, em vez de substituir a parte exterior de pilar A completa, é possível substituir a área superior ou a área inferior da parte exterior de pilar A utilizando secções da peça de assistência de parte exterior de pilar A e as linhas de corte descritas neste documento.


Descrições das secções da parte exterior do pilar A

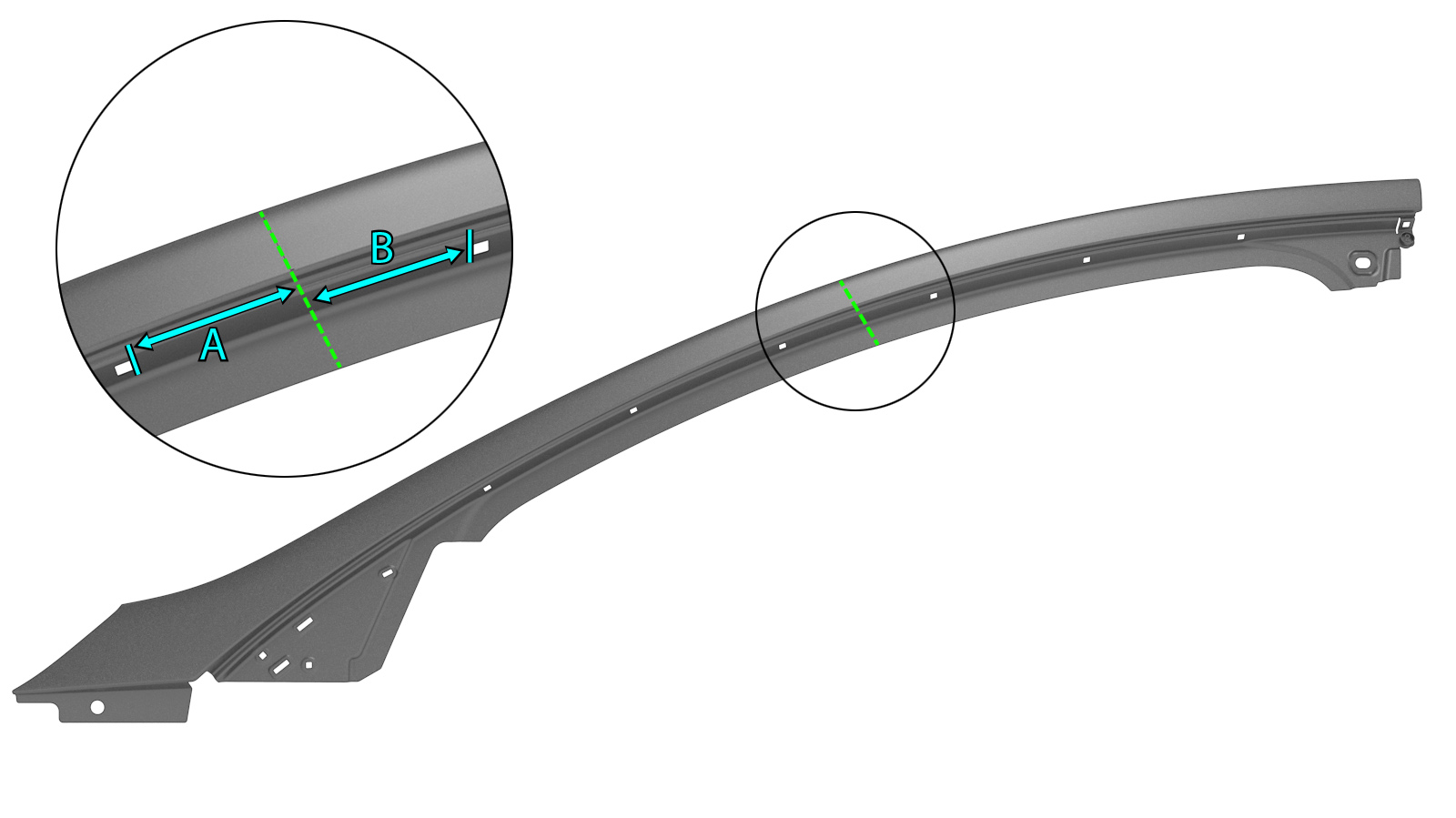

Linha de corte de secção Linha de corte Ponto/linha de referência A = 95 mm. B = 94 mm. Nota O corte pode ser efetuado a 245 mm da posição da linha de corte especificada. Soldadura GMA

Procedimento de reparação

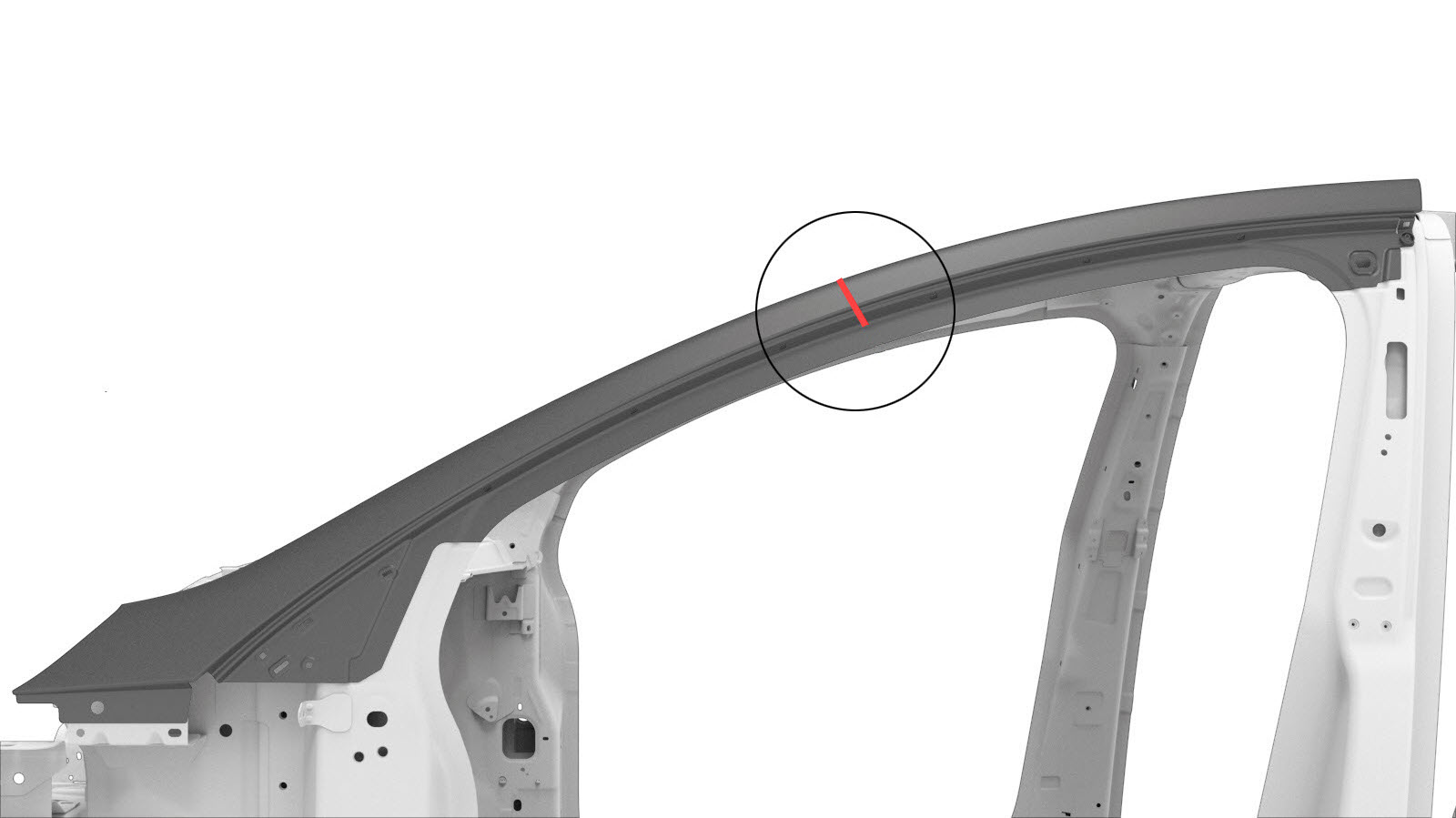

Se substituir uma secção da parte exterior do pilar A: Marque a parte exterior do pilar A na posição da linha de corte de secção descrita em Descrições das secções da parte exterior do pilar A.

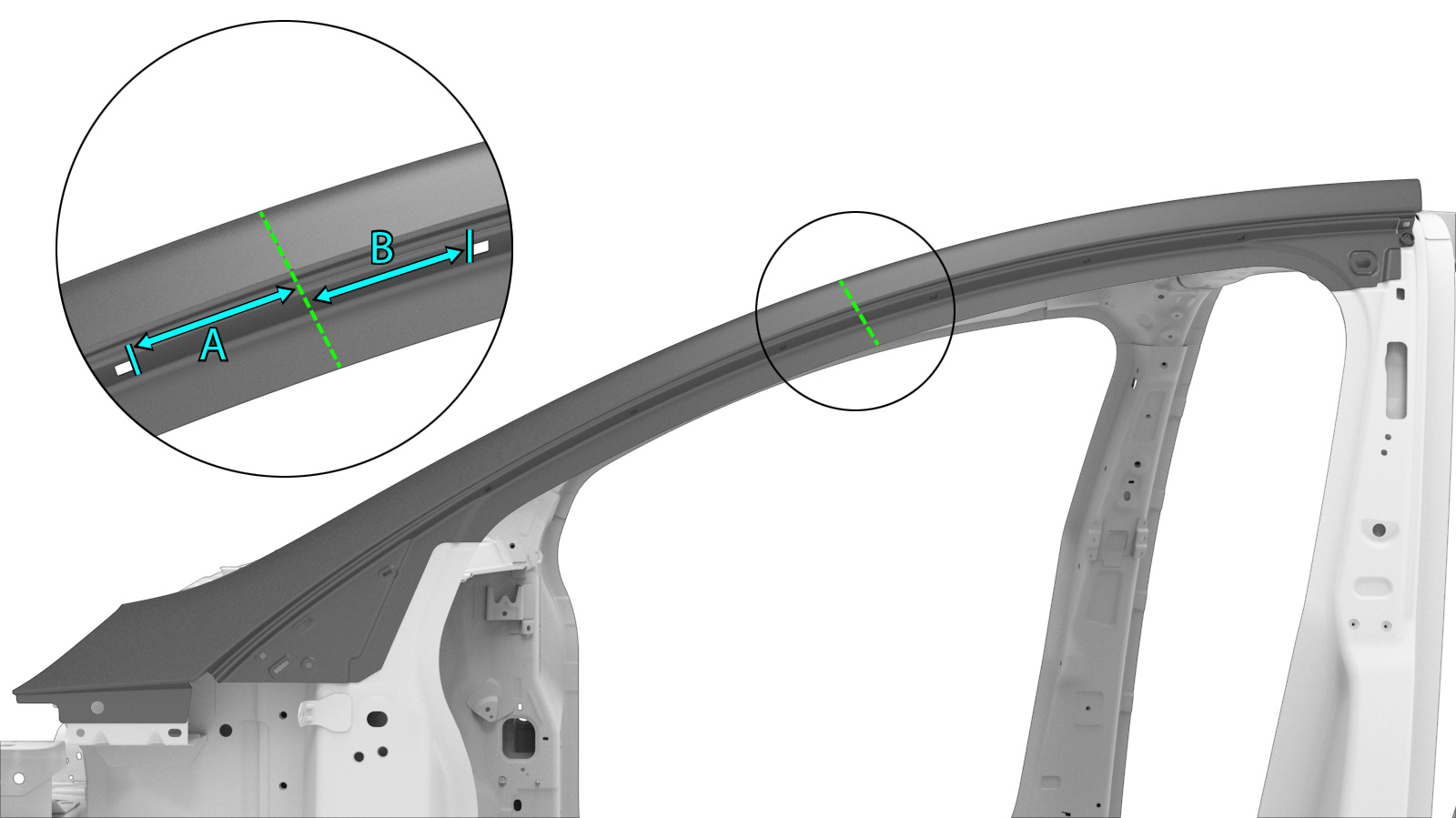

Se substituir uma secção da parte exterior do pilar A: Corte a peça de assistência de parte exterior do pilar A na posição da linha de corte de secção descrita em Descrições das secções da parte exterior do pilar A.
Remova o componente original.

Nota
Se substituir uma secção da parte exterior do pilar A: Retire apenas a secção do pilar A e os fixadores da secção que vão ser substituídos.

ou soldaduras por pontos de fábrica

ou SPR de fábrica
Se substituir uma secção da parte exterior do pilar A: Crie e instale uma chapa de apoio.

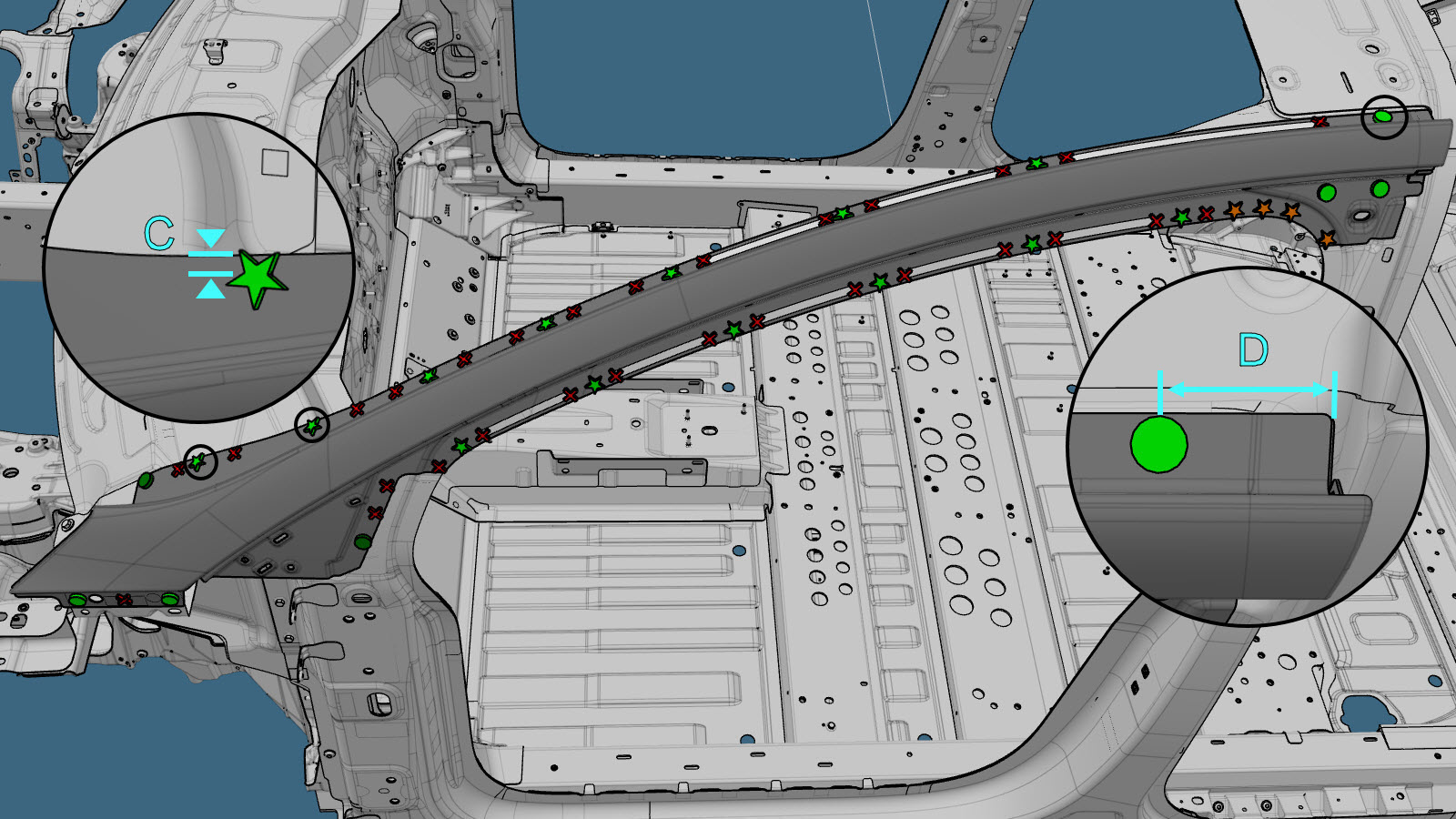

Prepare a instalação.
Nota
Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.
ou rebites ocos, S38
- C = 9 mm.
ou rebites embutidos, 4,8 mm, curtos
ou rebites, 4,8 mm
- D = 60 mm.
ou rebites ocos, S28

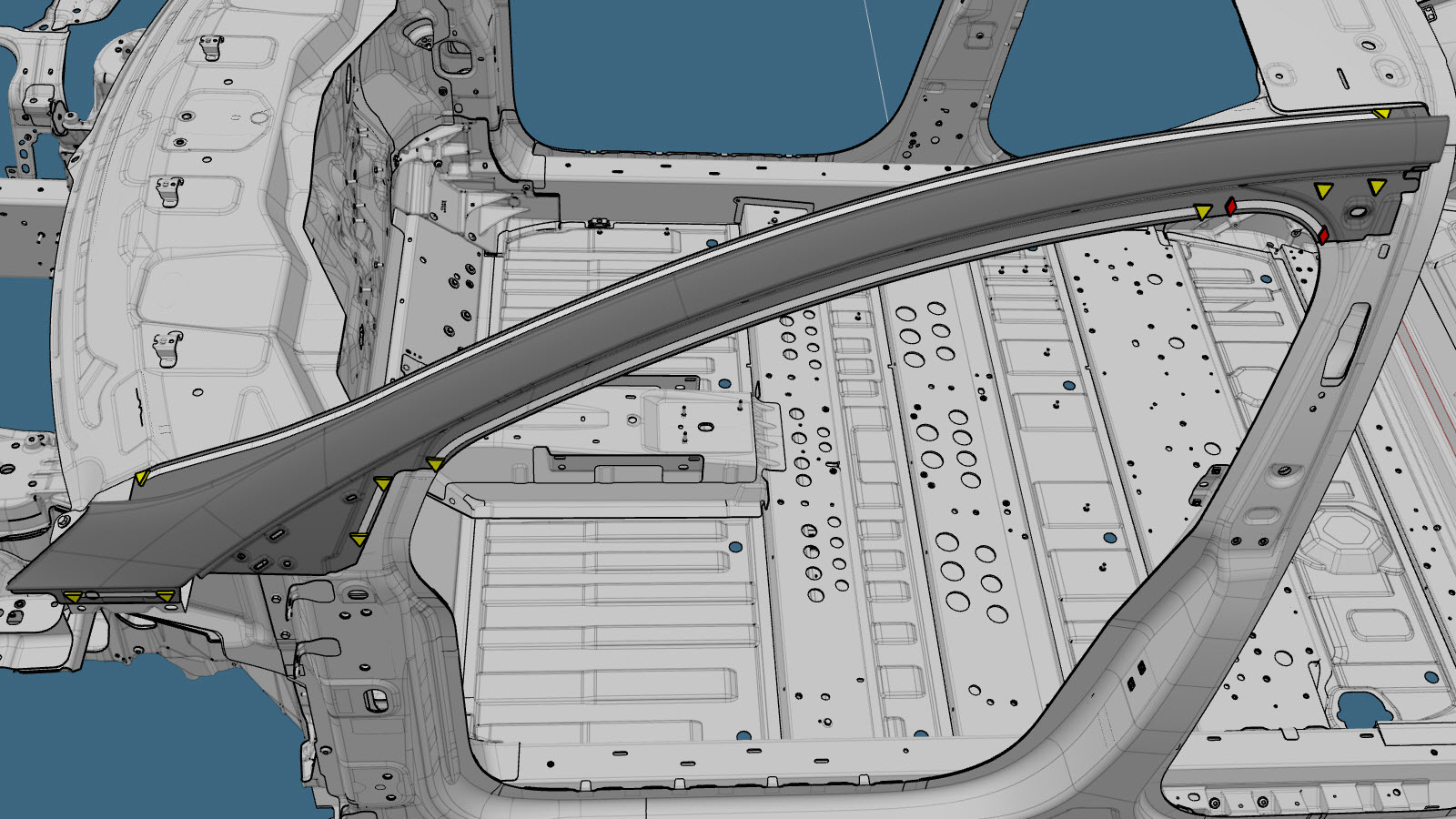

Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Se substituir uma secção da parte exterior do pilar A: Efetue a soldadura GMA.

Nota
Efetue a junção de topo entre as secções do pilar A.

Aviso
Não solde o painel onde este entrar em contacto direto com os painéis de aço de resistência elevada que se encontram por baixo. O calor da soldadura pode enfraquecer a resistência da estrutura de aço de alta resistência subjacente.

Soldadura GMA

Aviso
A não observância de todas as precauções de segurança de soldadura, incluindo a utilização de equipamento de proteção individual, pode provocar ferimentos graves ou danos materiais. Apenas os técnicos que tenham concluído a formação requerida pela Tesla em soldadura estão autorizados a soldar componentes estruturais em veículos Tesla.

Aviso
Para manter a integridade contra acidentes do veículo, utilize apenas os fios de soldadura aprovados e uma máquina de soldar GMA aprovada para a realização de soldaduras GMA em veículos Tesla. Consulte Fio de soldadura e máquinas de soldar com arco metálico gasoso (GMA) aprovados para obter informações sobre fios de soldadura e máquinas de soldar GMA aprovados.

CUIDADO
Não efetue soldaduras num veículo Tesla antes de realizar o procedimento de isolamento elétrico do veículo (consulte o manual de manutenção específico do veículo para obter mais informações sobre o procedimento de isolamento elétrico do veículo). Efetuar soldaduras com um sistema de alta ou baixa tensão com corrente elétrica num veículo Tesla pode danificar componentes do veículo.

Nota
antes da soldadura GMA, deve ser efetuado um teste de soldadura utilizando material do mesmo calibre e do mesmo tipo para se certificar de que as configurações do equipamento de soldadura produzem uma soldadura satisfatória.
Realize quaisquer operações pós-reparação necessárias.
