Travessa da caixa estrutural traseira (inferior)

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Este procedimento pode ser realizado sem a utilização de uma bancada de oficina.

Lista de peças


Quantidade	Descrição	Imagem/Notas

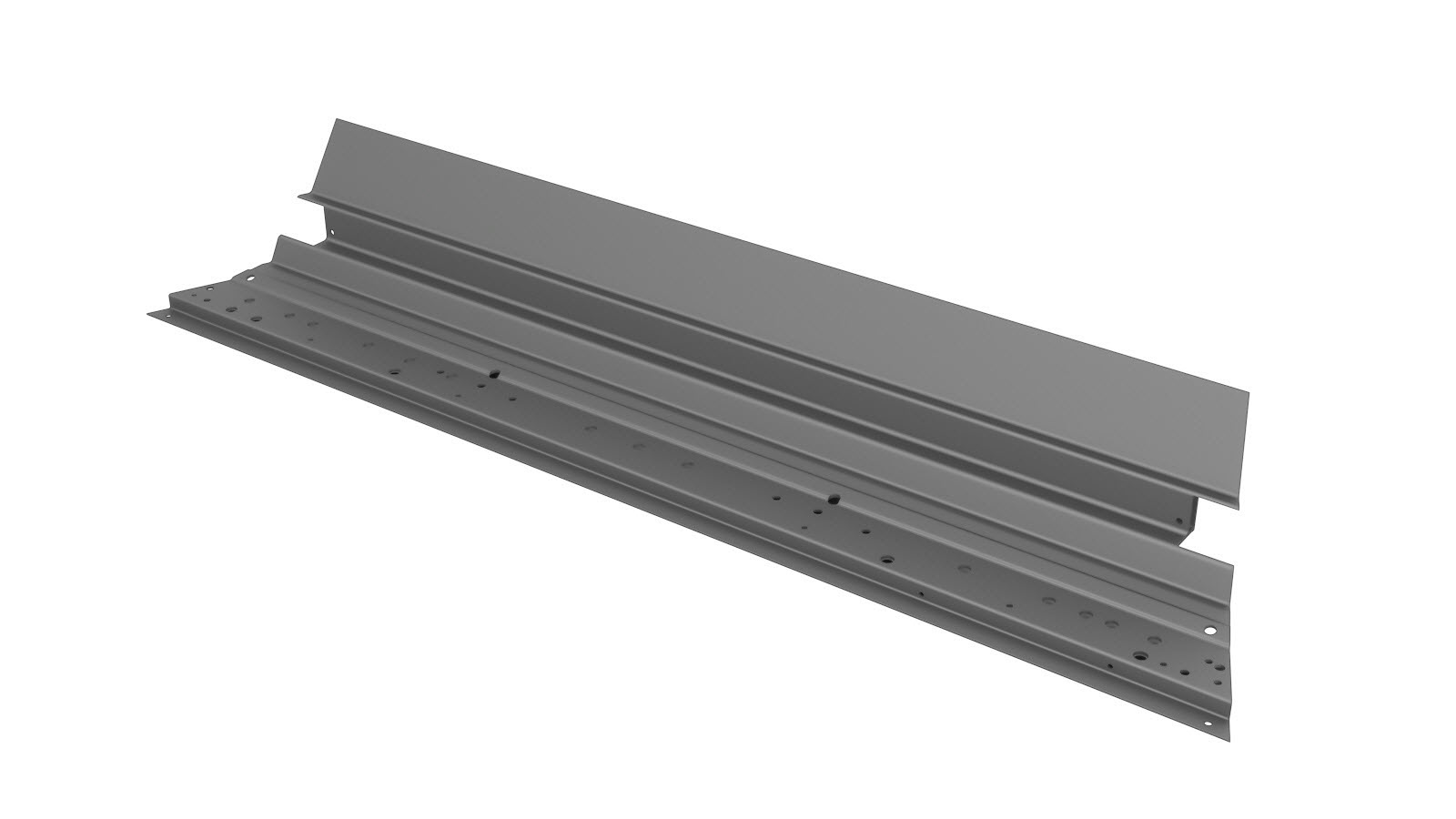

1	ASY-CROSSMEMBER RR TORQUE BOX LWR (Travessa de caixa estrutural traseira – inferior)
7	Rebite estrutural de resistência elevada, 6,5 mm
2	Parafuso , M8x20	Número de peça Tesla 1048470-00-A.
2	Porca , M8-1.25,HF,Steel[10],ZnAl,BLACK	Número de peça Tesla 1006628-01-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

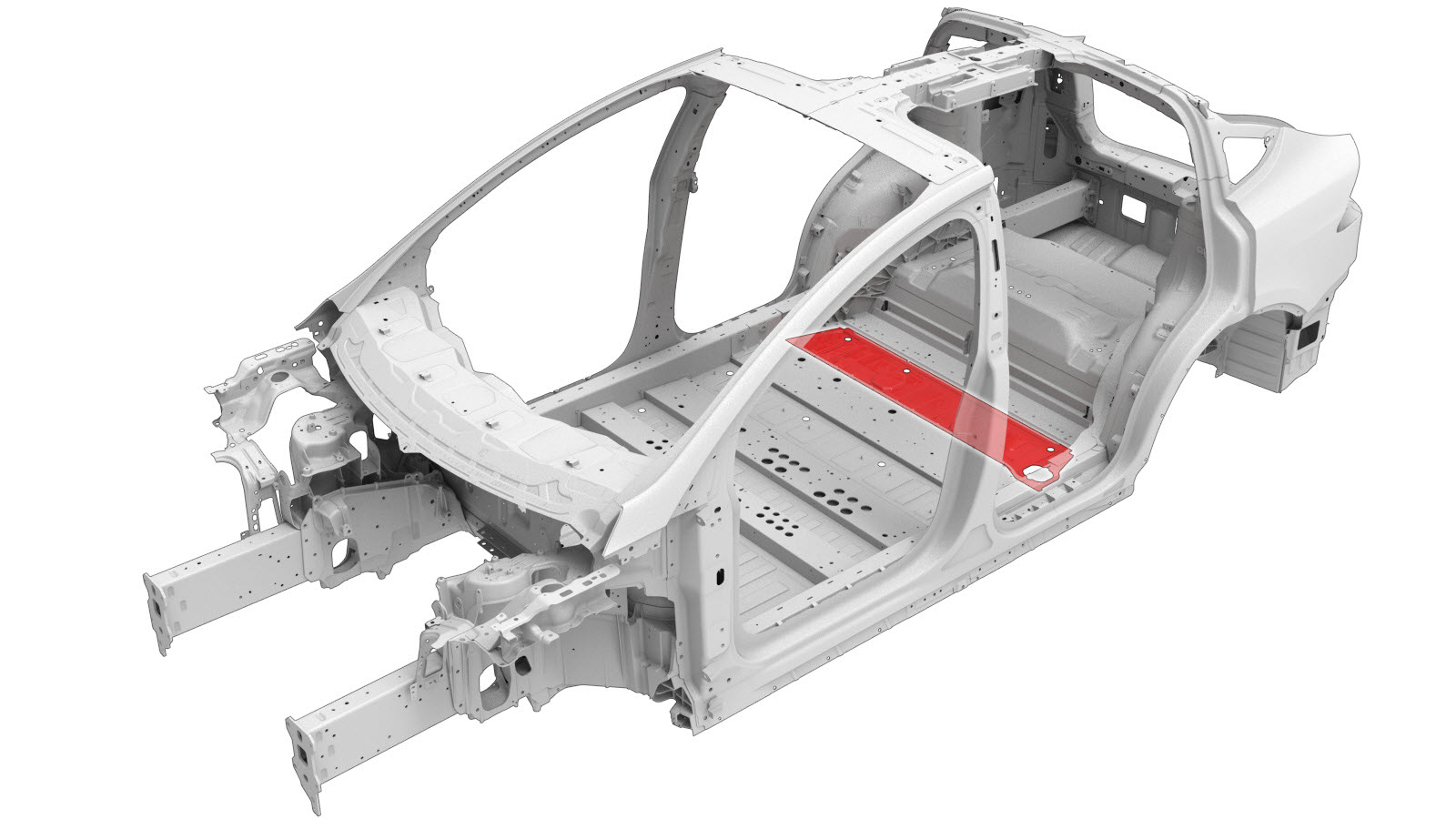

Retire o Cobertura do motor traseiro.

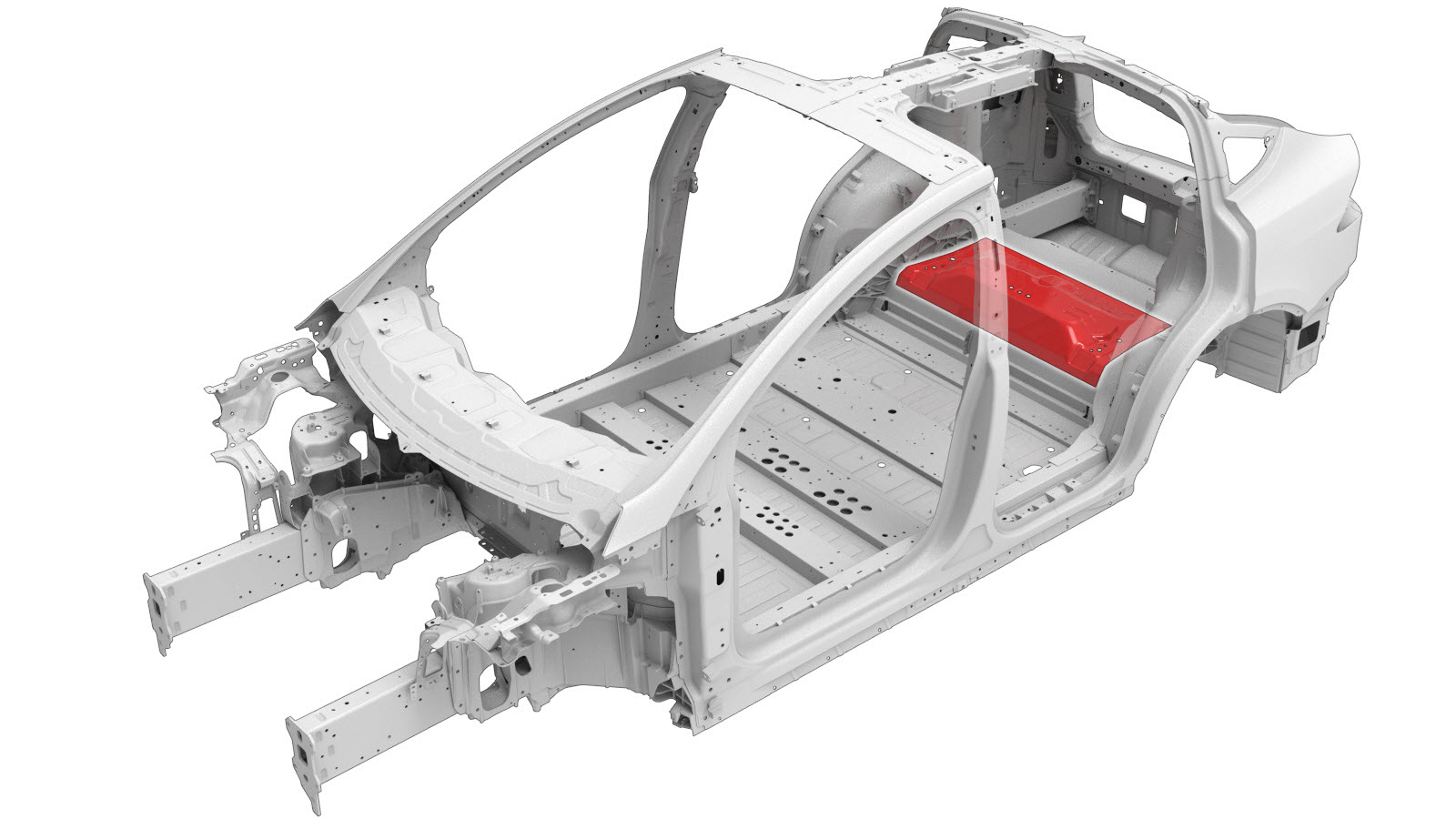

Retire o Painel de piso dos bancos da segunda fila.

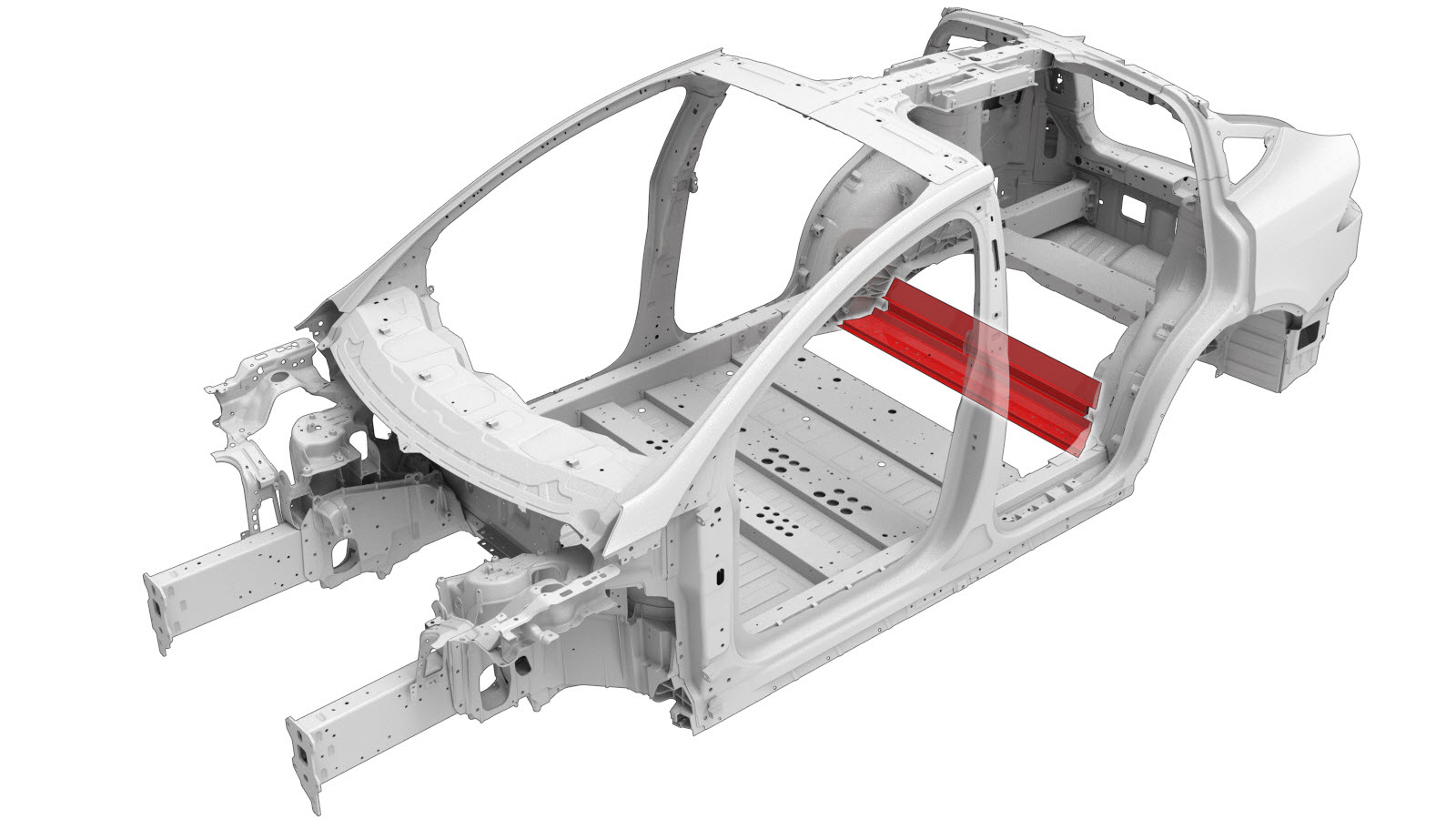

Retire o Reforço inferior da caixa estrutural traseira do lado direito e esquerdo.

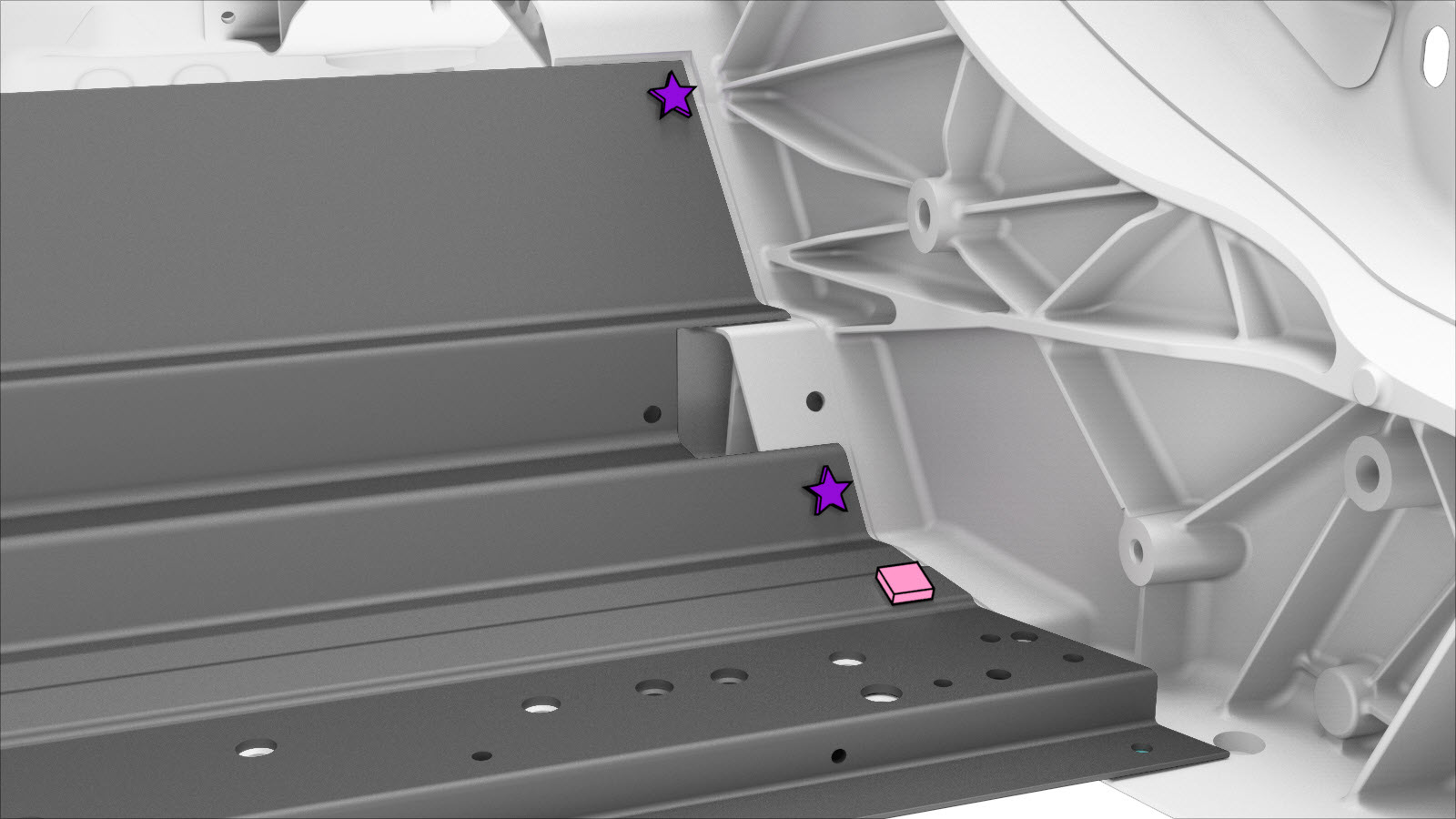

Remova o componente original.

ou RIVTAC

ou rebites estruturais de fábrica

BOM de fábrica

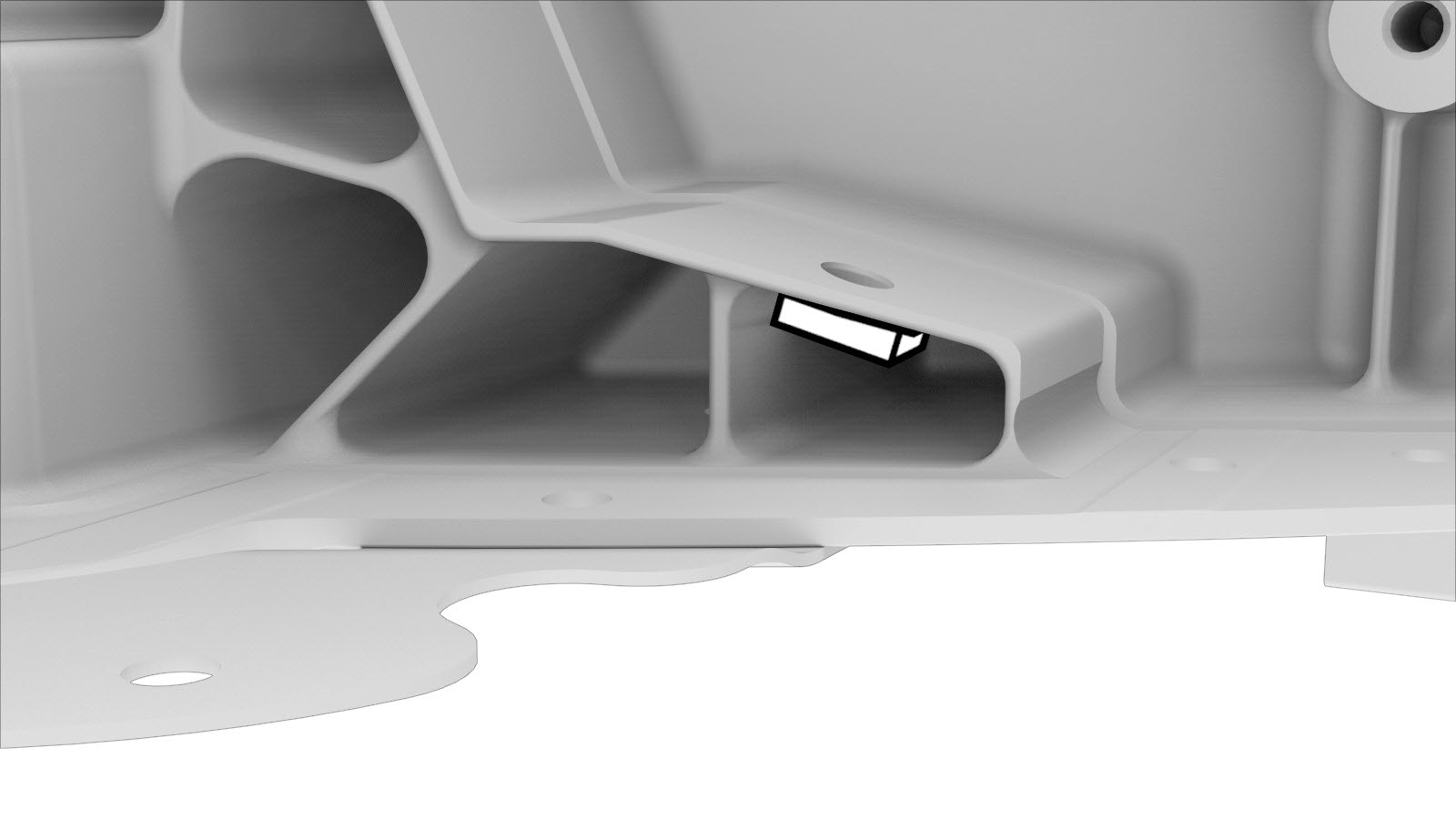

Utilize adesivo estrutural para fixar as porcas nas devidas posições no interior do nó traseiro.

Nota
Se necessário, retifique as extremidades das porcas para as deixar niveladas na posição de montagem.

Porca

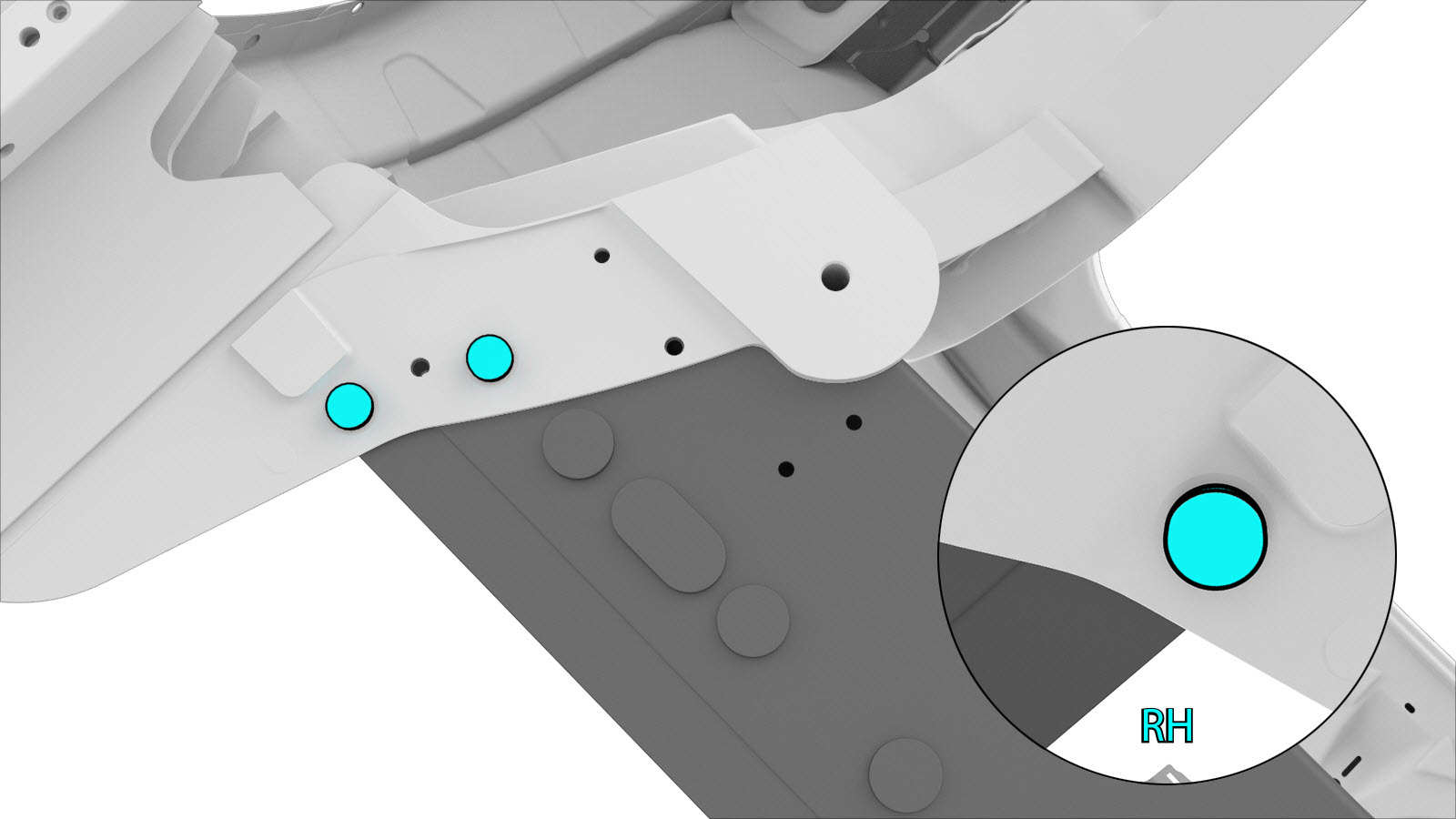

Prepare a instalação.
ou rebites estruturais de resistência elevada, 6,5 mm
- A = 24 mm.
- B = 9 mm.
- C = 12 mm.
- D = 11 mm.
ou parafusos
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Aperte os parafusos a 24 Nm.
Instale a peça Reforço inferior da caixa estrutural traseira do lado direito e do lado esquerdo.
Instale o item Painel de piso dos bancos da segunda fila.
Instale o Cobertura do motor traseiro.
Realize quaisquer operações pós-reparação necessárias.
