Conjunto da coluna

Informação sobre a reparação

Reveja toda a documentação de segurança e práticas gerais para a reparação após uma colisão e coloque o equipamento de proteção individual (EPI) adequado antes de iniciar este procedimento.
Coloque corretamente o veículo numa bancada de oficina para a realização deste procedimento.

Lista de peças


Quantidade	Descrição	Imagem/Notas

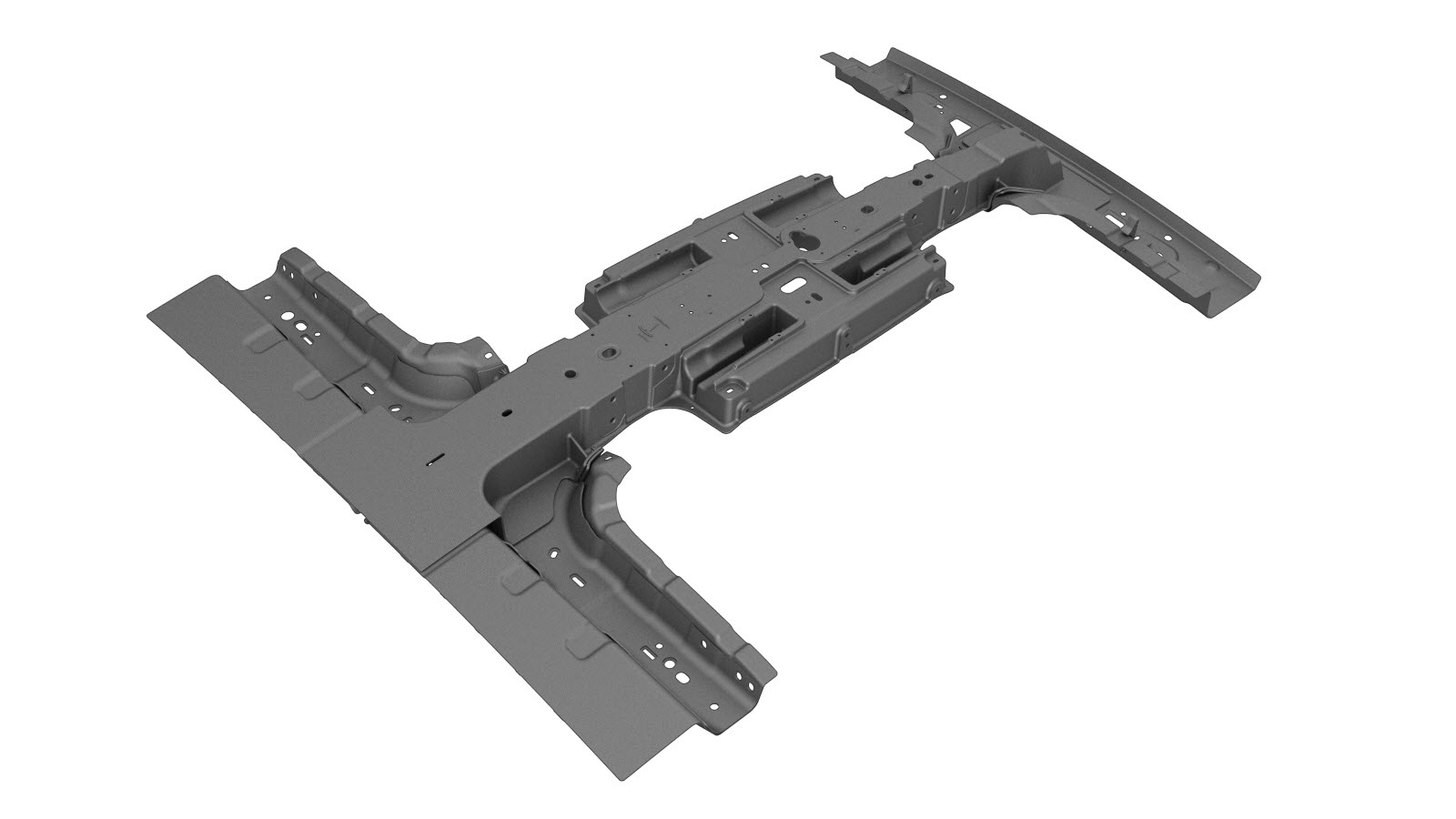

1	MODEL X CENTER SPINE ASY (Conjunto de coluna)
4	Rebite de cabeça redonda estrutural, 6,5 mm
6	Rebite oco S48
4	Rebite oco S38
4	Parafuso, cabeça Torx , M8x27	Número de peça Tesla 1621820-00-A.

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

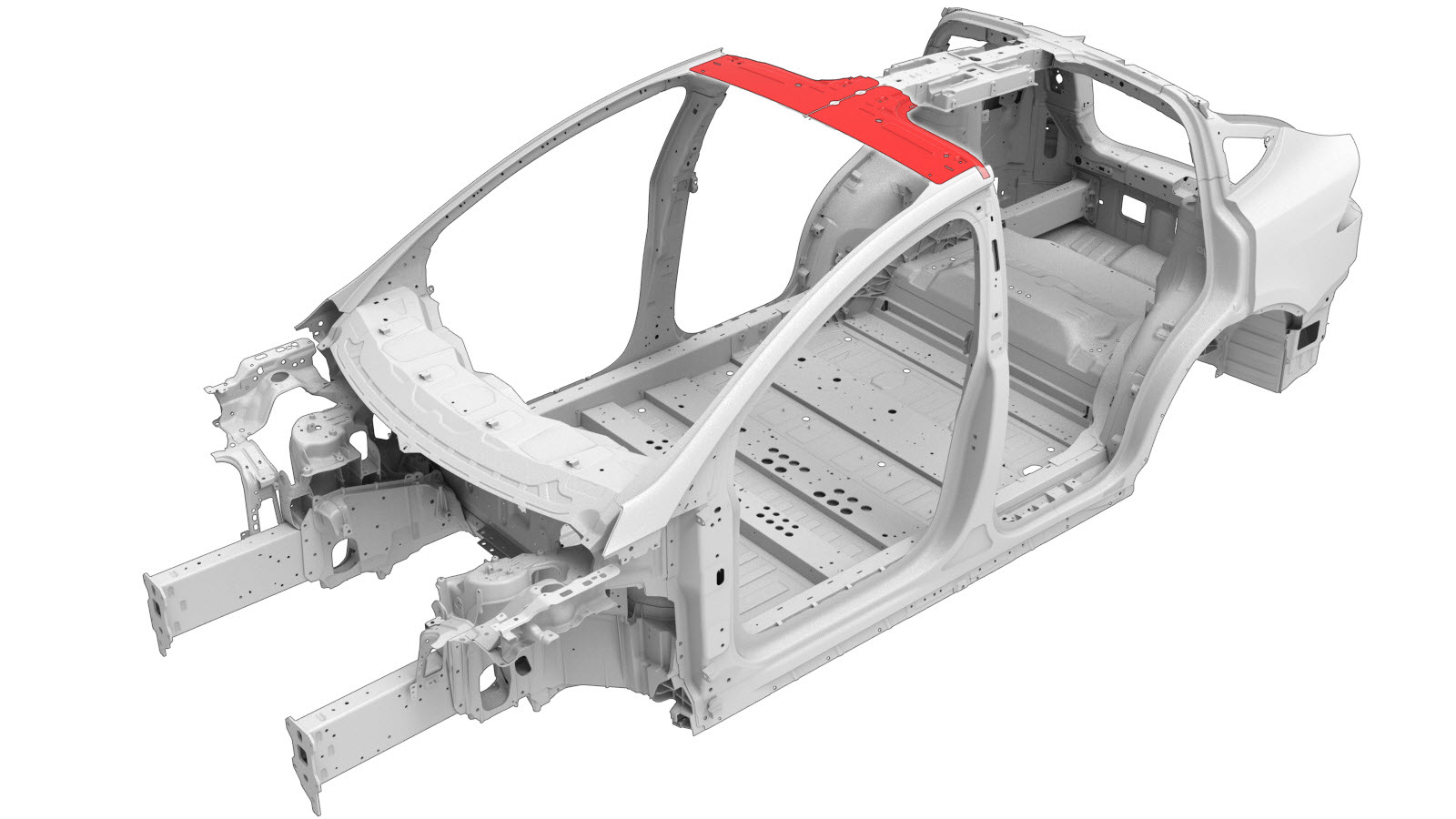

Retire o item Painel traseiro superior.

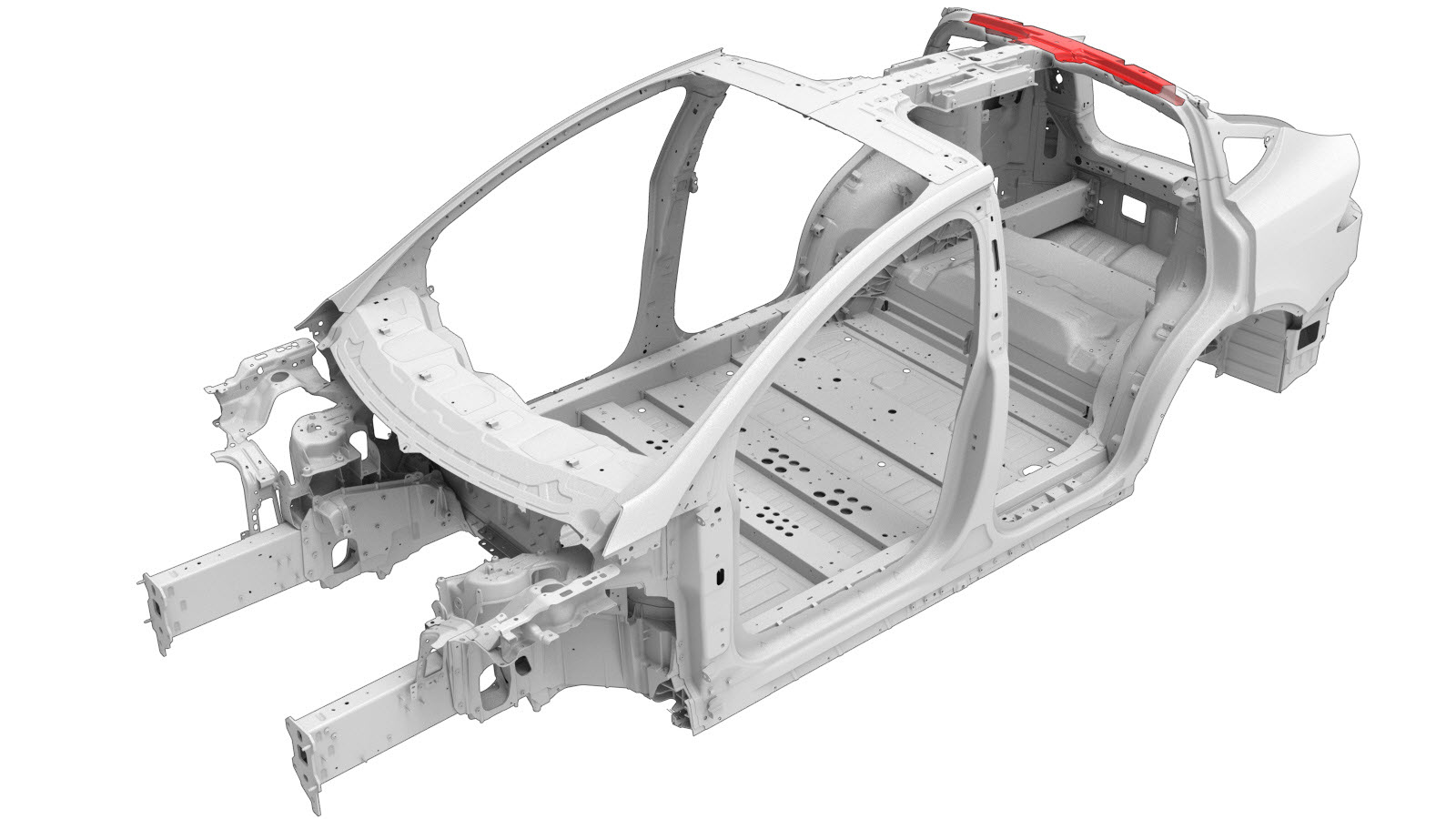

Retire o Painel dianteiro superior do lado esquerdo e direito.

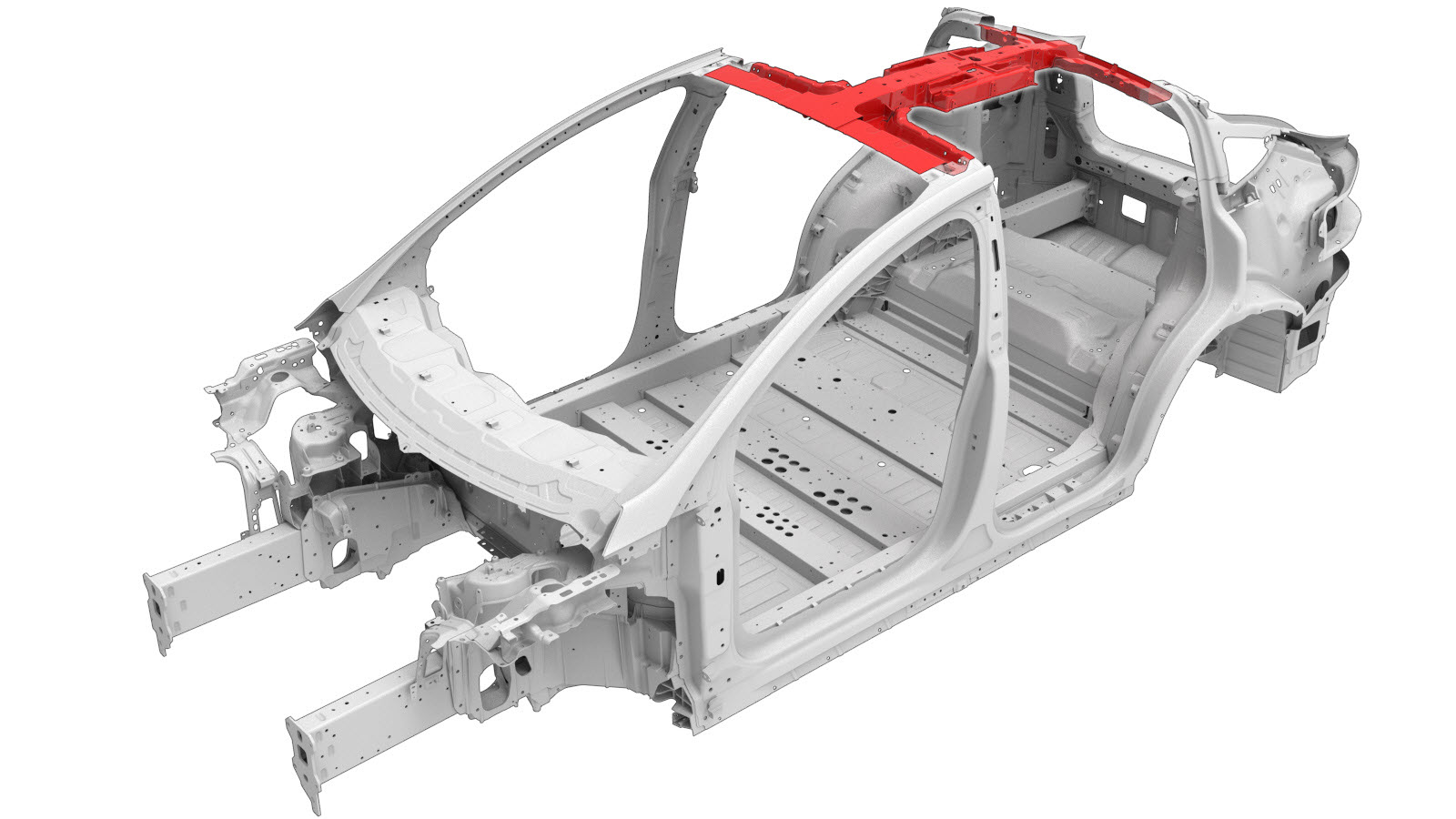

Remova o componente original.

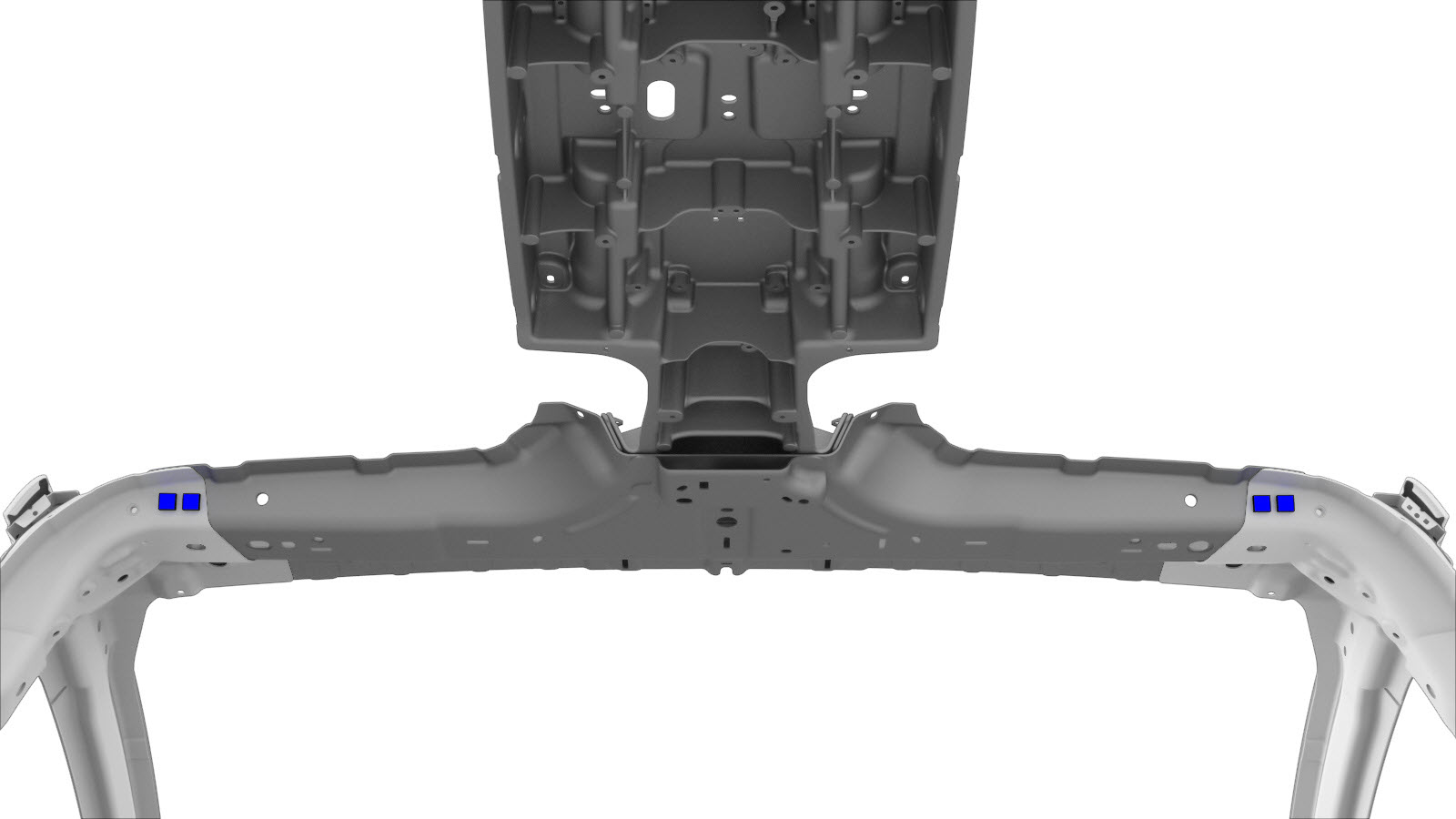

ou soldaduras por pontos de fábrica

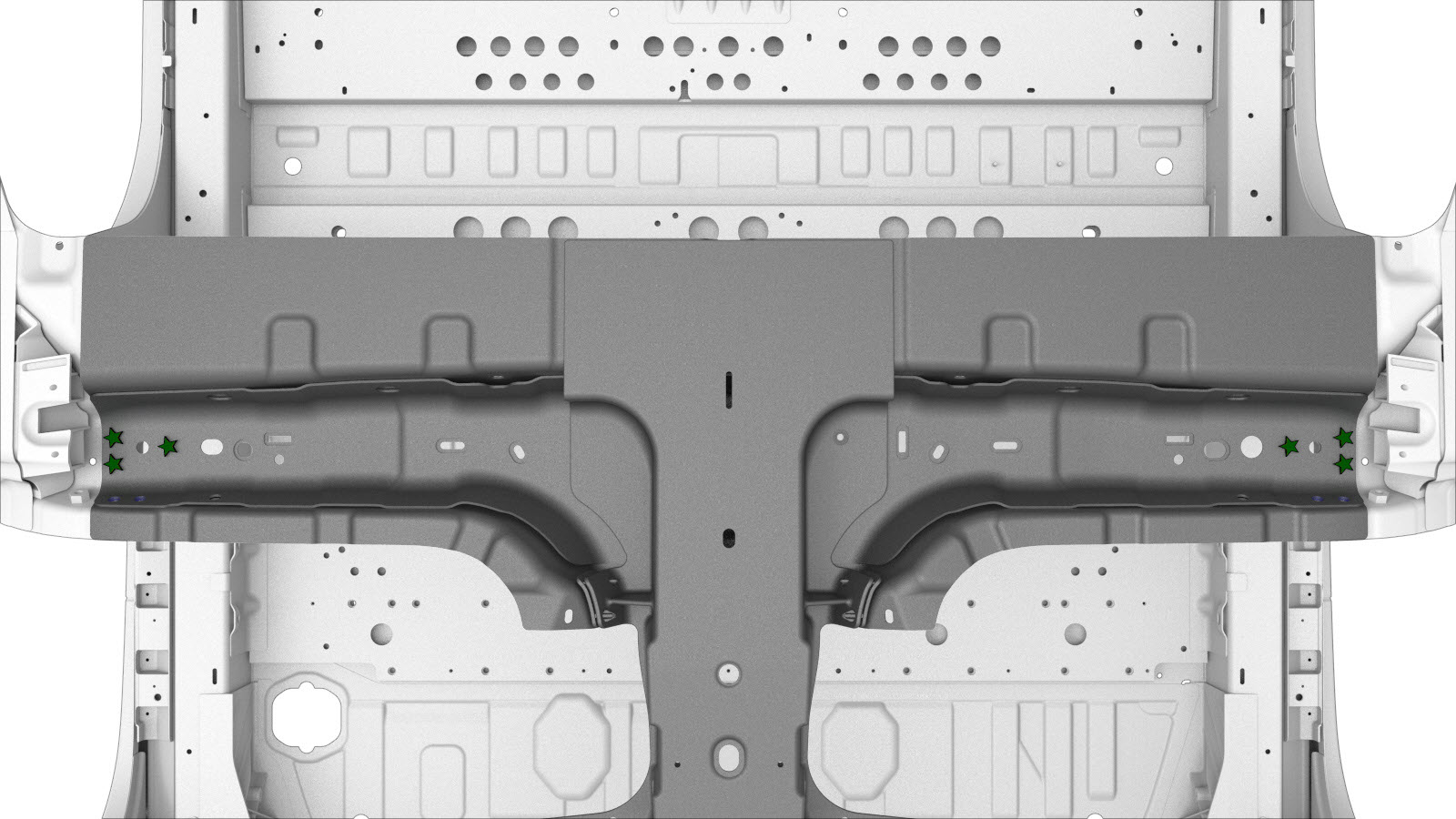

ou SPR de fábrica

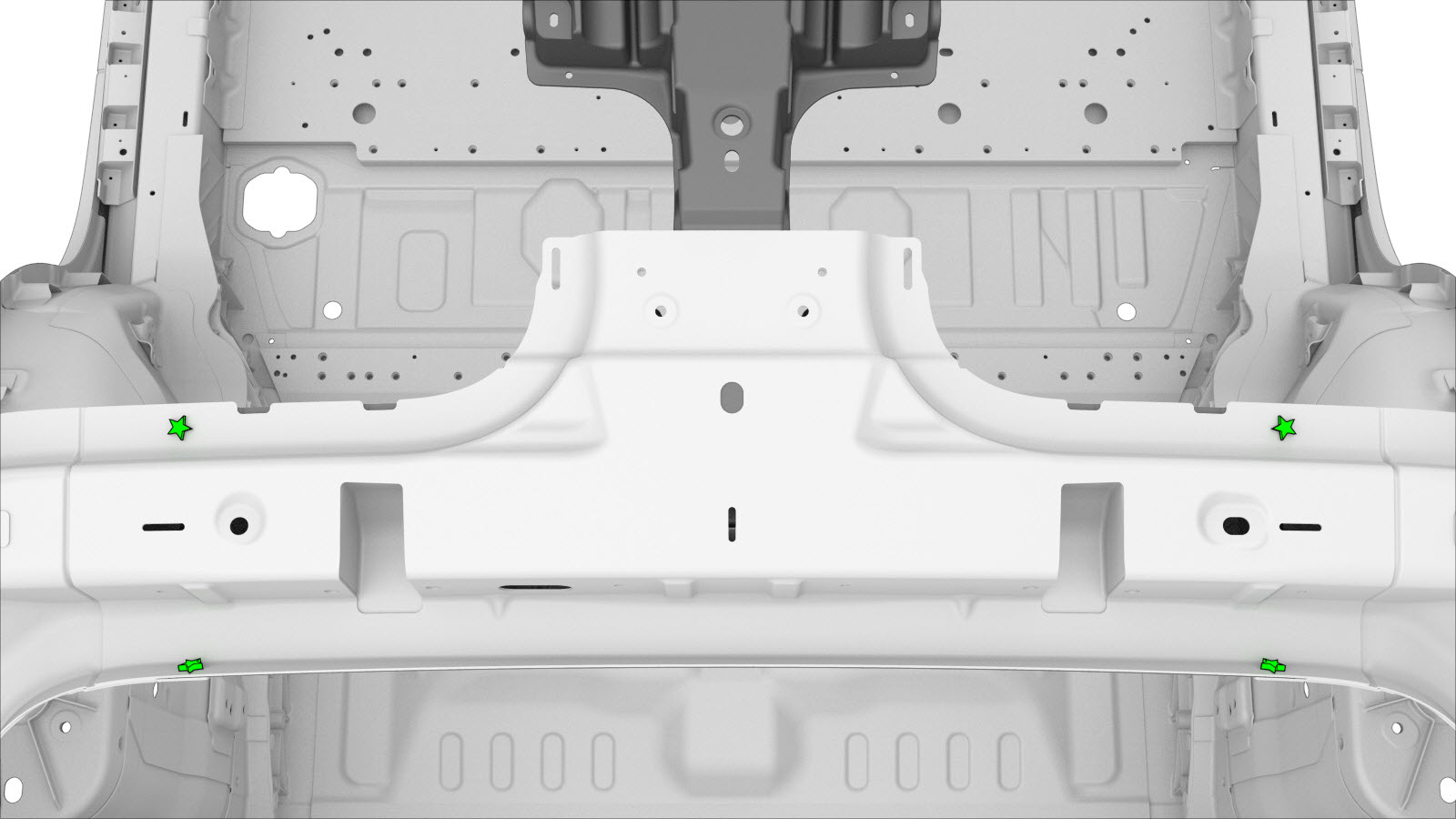

ou parafuso, cabeça Torx

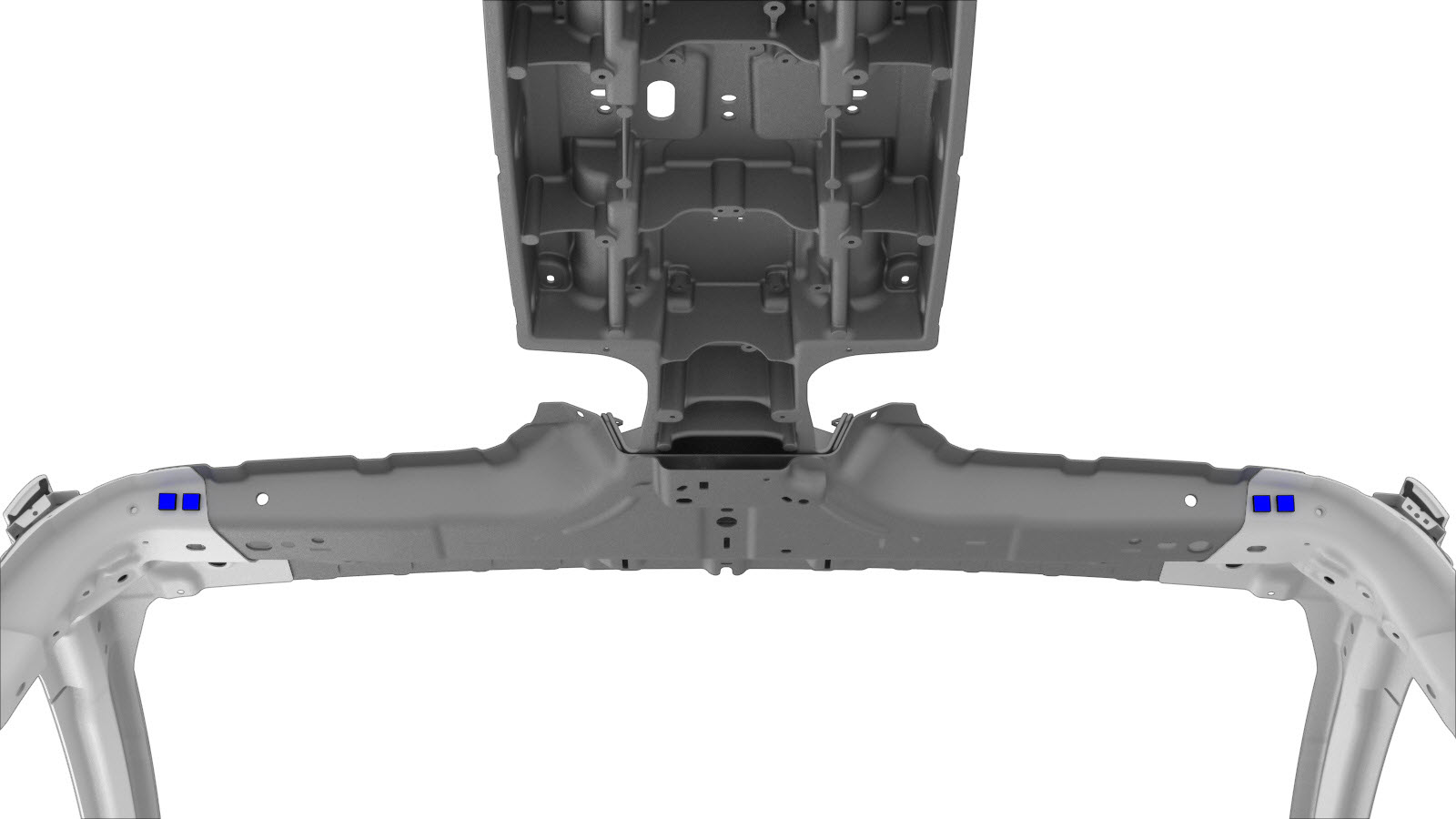

Prepare a instalação.
ou rebites de cabeça redonda estruturais, 6,5 mm
- A = 51 mm.
- B = 15 mm.
ou rebites ocos, S48

ou parafuso, cabeça Torx
Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
Instale o novo componente ou componentes.
Aperte os parafusos a 24 Nm.
Instale a peça Painel dianteiro superior do lado esquerdo e do lado direito.
Instale o item Painel traseiro superior.
Instale os fixadores, conforme indicado.

ou rebites ocos, S38
Realize quaisquer operações pós-reparação necessárias.
