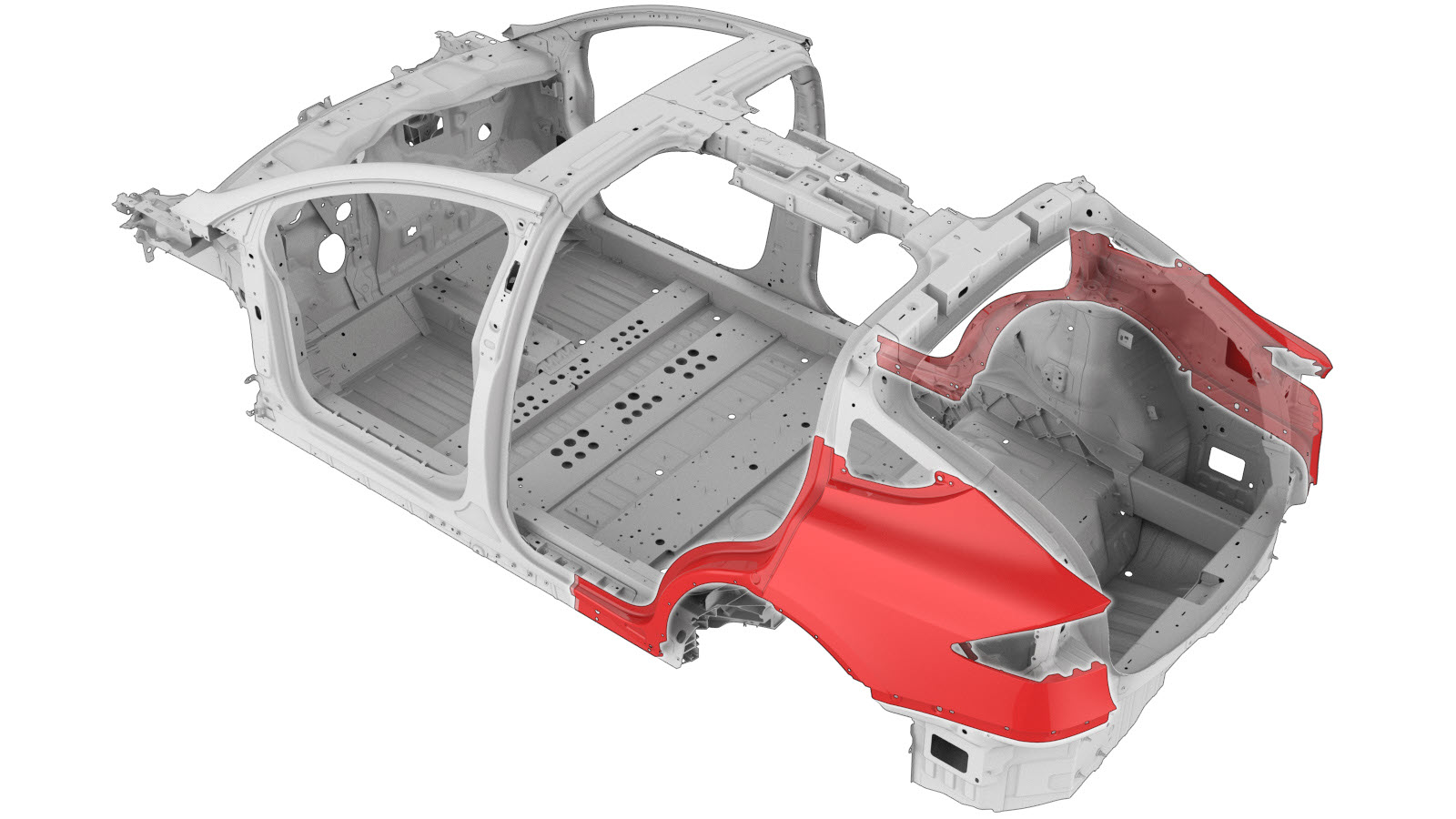

Camada exterior de quarto traseiro com extensão inferior do pilar C (veículos construídos após 14 de fevereiro de 2022)

Código de correção: 10100136202 10100136302 NOTA: salvo explicitamente indicado no procedimento, o código de correção acima inclui todo o trabalho necessário para a realização deste procedimento, incluindo os procedimentos de reparação após uma colisão associados. Não acumule códigos de correção de reparação após uma colisão, salvo explicitamente instruído. Adicione quais procedimentos mecânicos associados necessários para realizar este procedimento.

Lista de peças

Quantidade Descrição Imagem/Notas

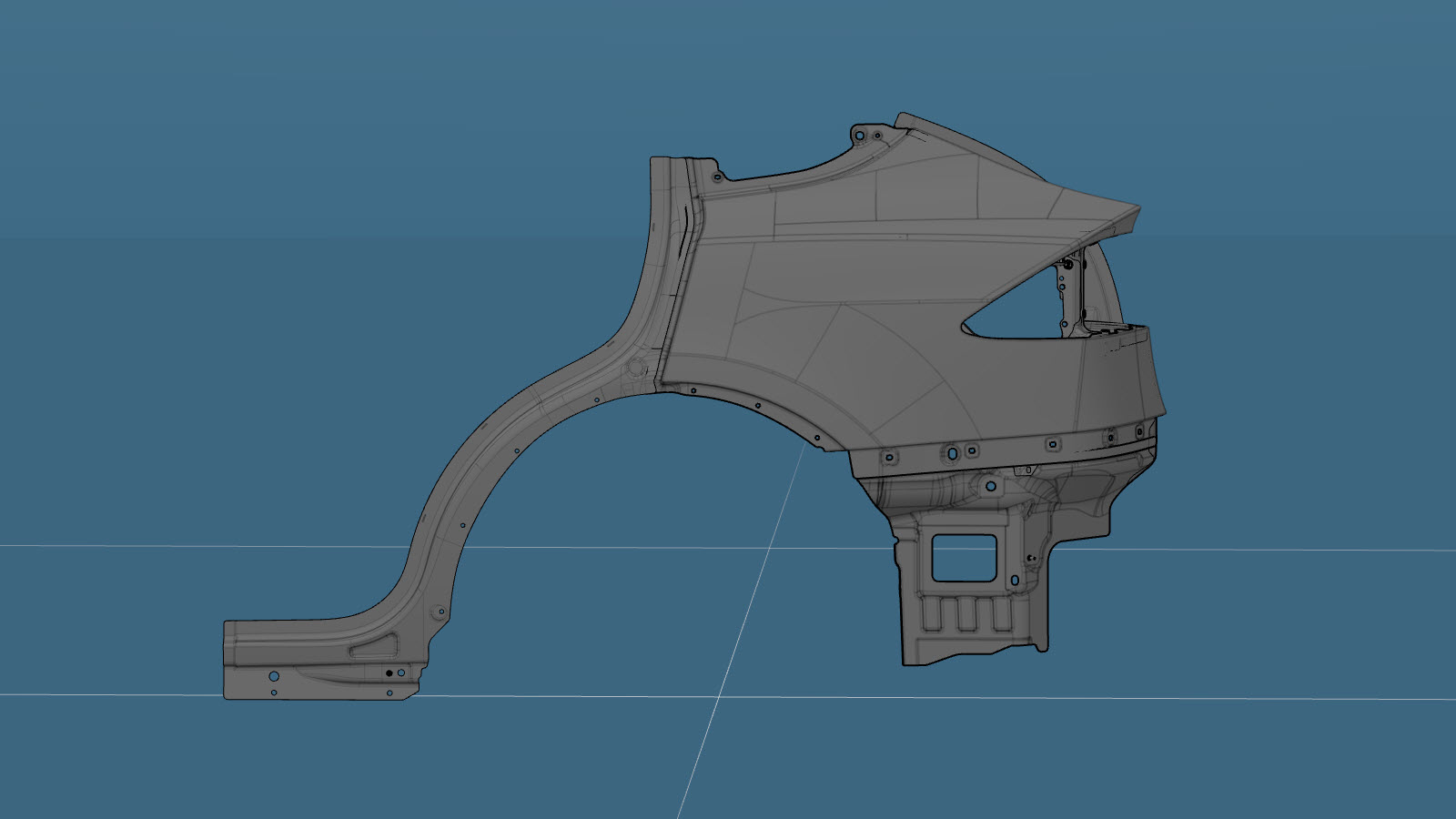

1 PARTE EXTERIOR TRASEIRA DE QUARTO (Parte traseira de quarto completa)
12 Rebite de cabeça redonda estrutural, 6,5 mm
21 Rebite embutido, 4,8 mm, curto
1 Rebite embutido, 4,8 mm, comprido
8 Rebite oco S08
15 Rebite oco S18
7 Rebite oco S28
3 Rebite oco S38

ao encomendar peças, consulte o catálogo de peças e introduza o VIN do veículo a ser reparado para detetar as peças corretas (e os números de peças) para o veículo. Em alternativa, utilize a função de pesquisa no catálogo de peças para localizar uma peça específica para o veículo.

Procedimento de reparação

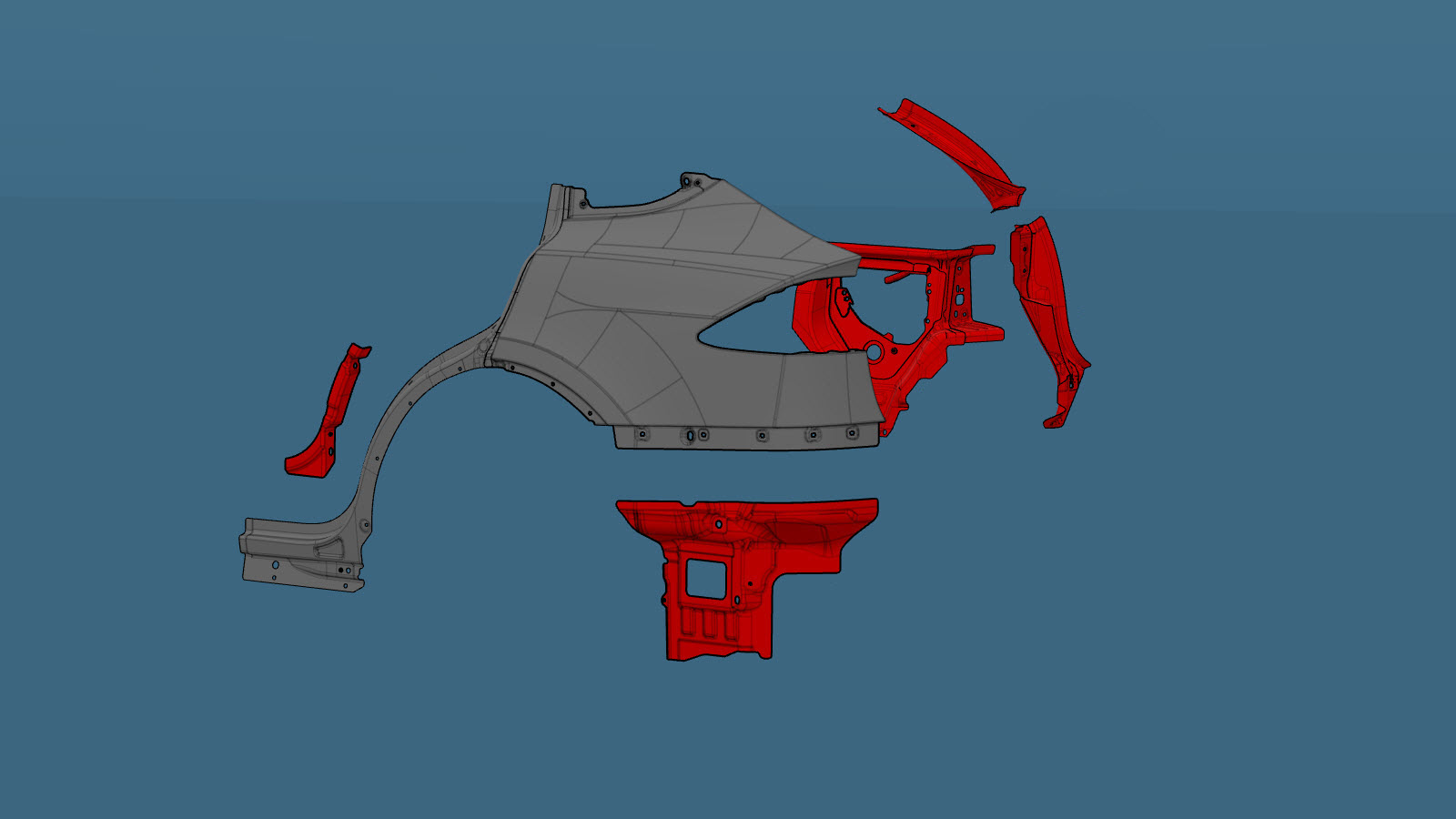

  1. Remova os seguintes componentes da peça de manutenção para construir o novo componente.
  2. Remova o componente original.

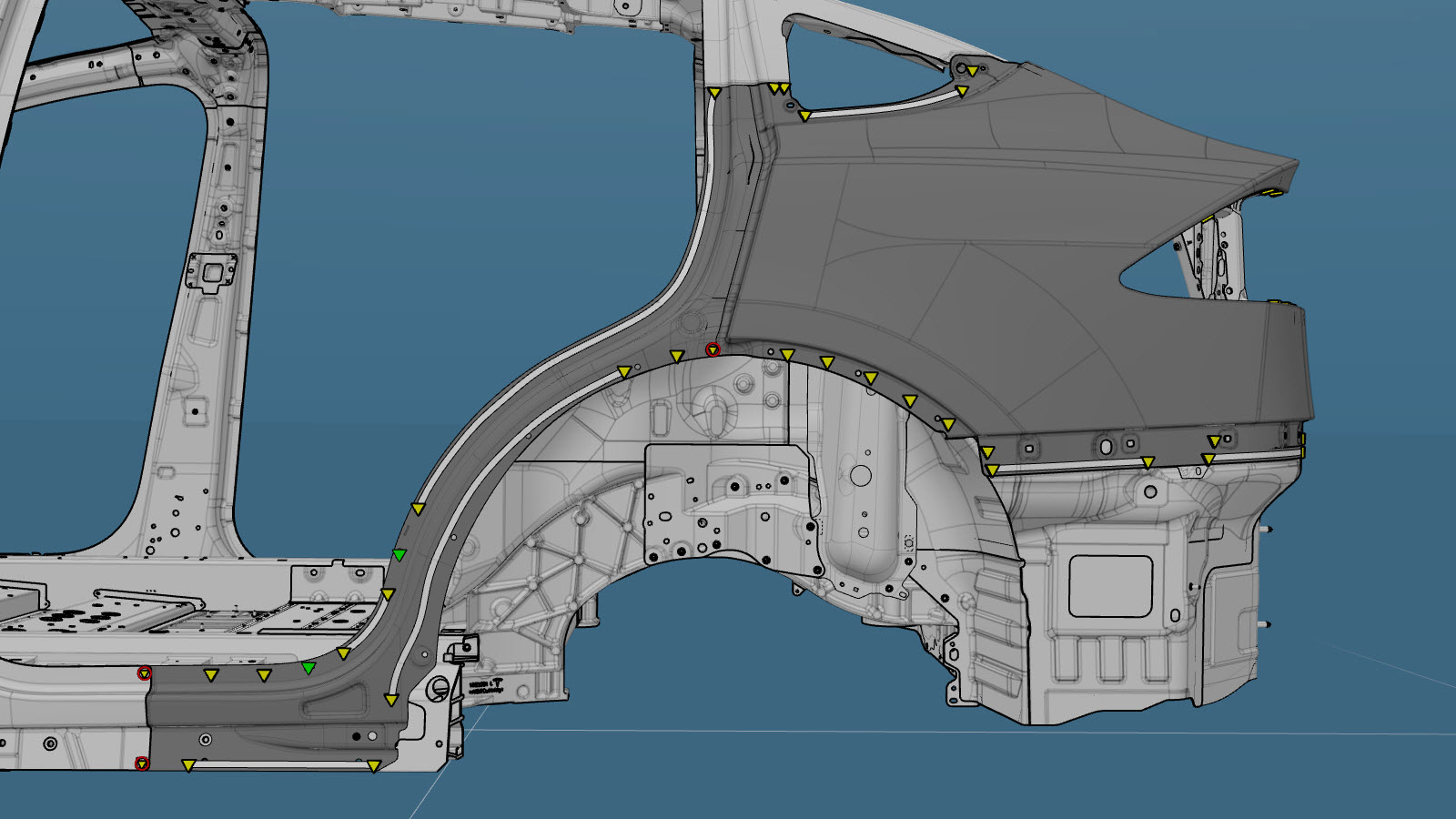

    ou soldaduras por pontos de fábrica

    ou soldaduras por pontos de fábrica de perfuração

    ou soldadura por laser de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota

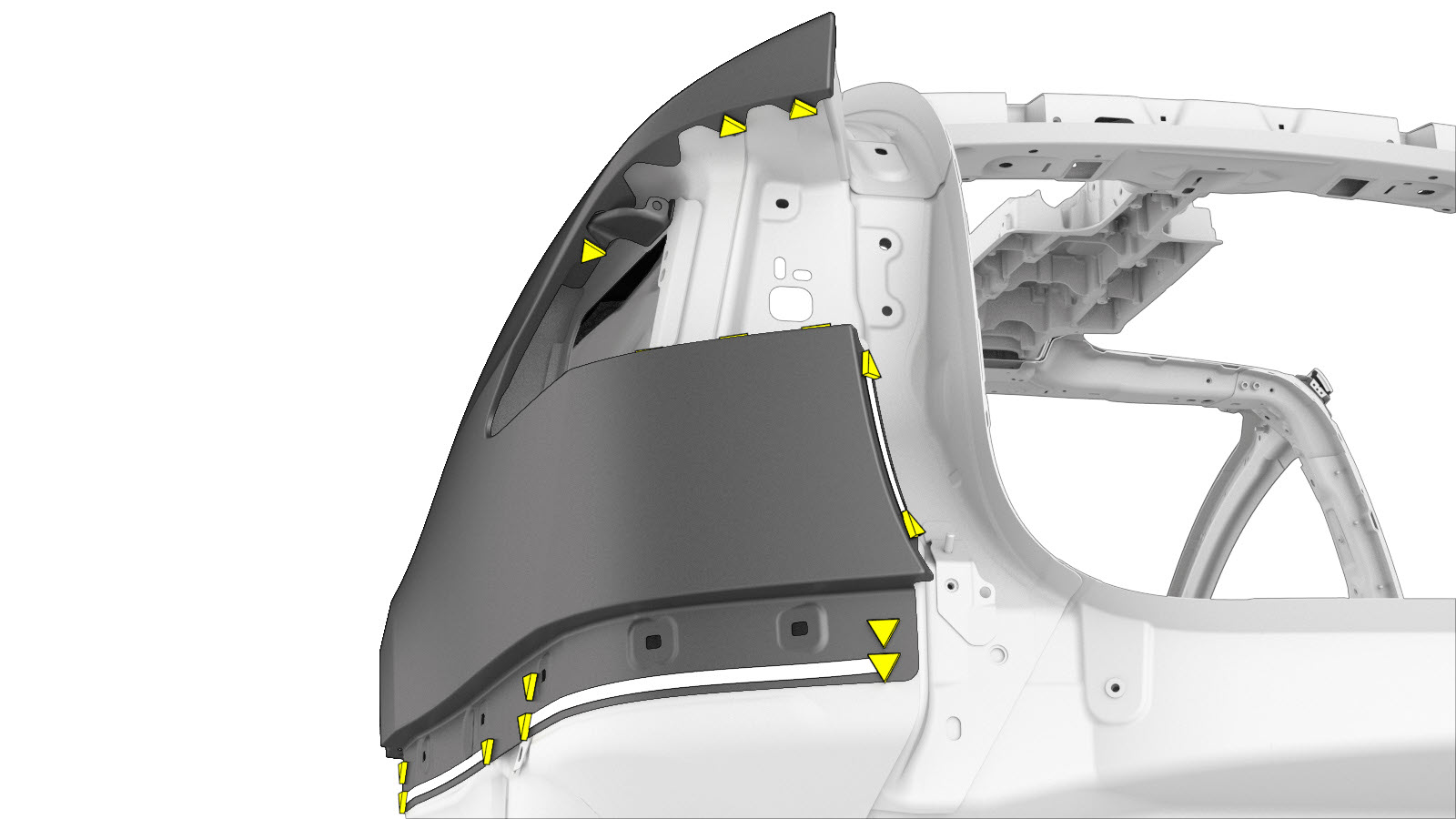

    Corte em massa o quarto restante para aceder à soldadura por laser na parte traseira.
  3. Prepare a instalação.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Um X vermelho indica um local onde um fixador instalado de fábrica não será substituído.

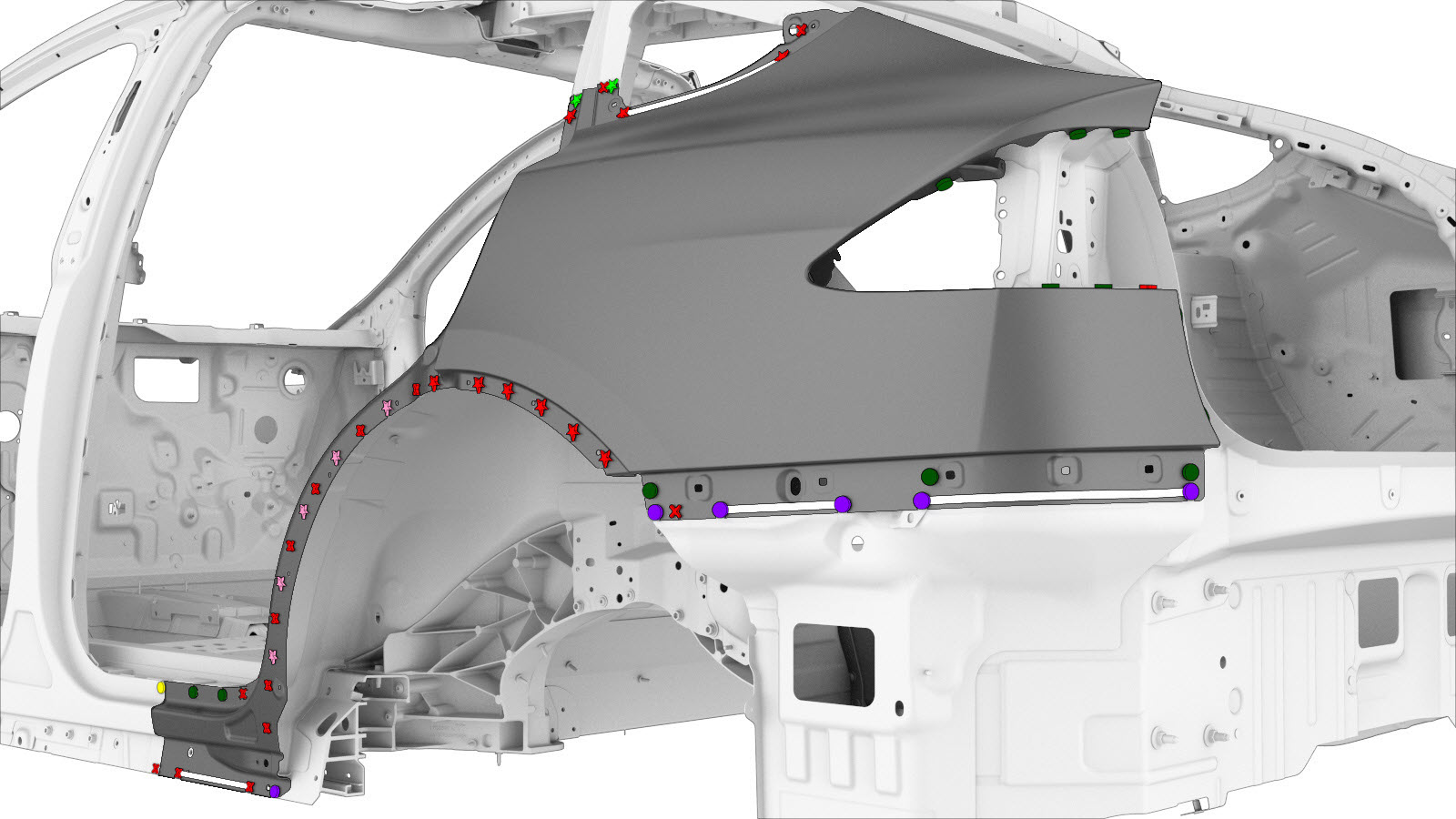

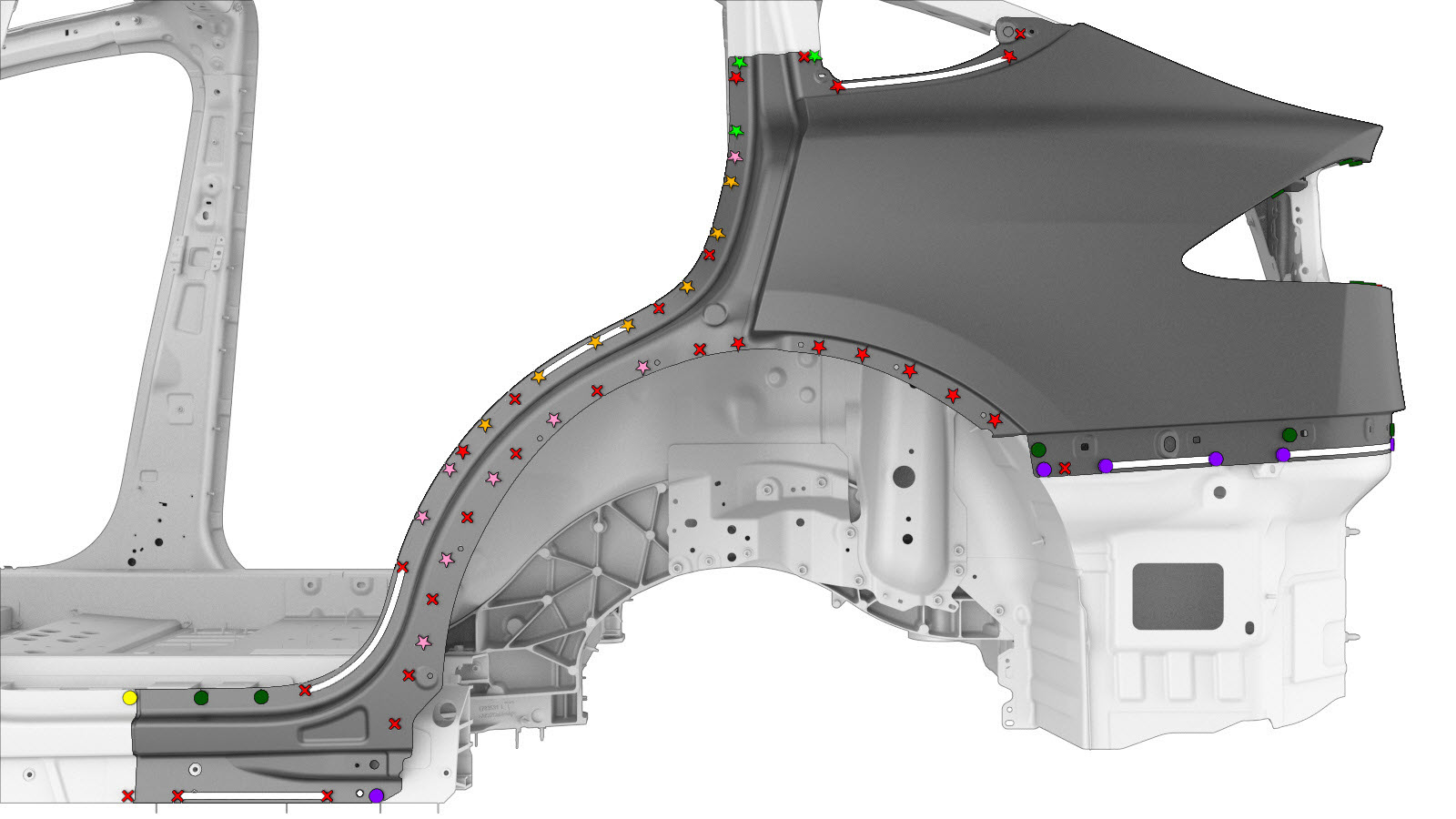

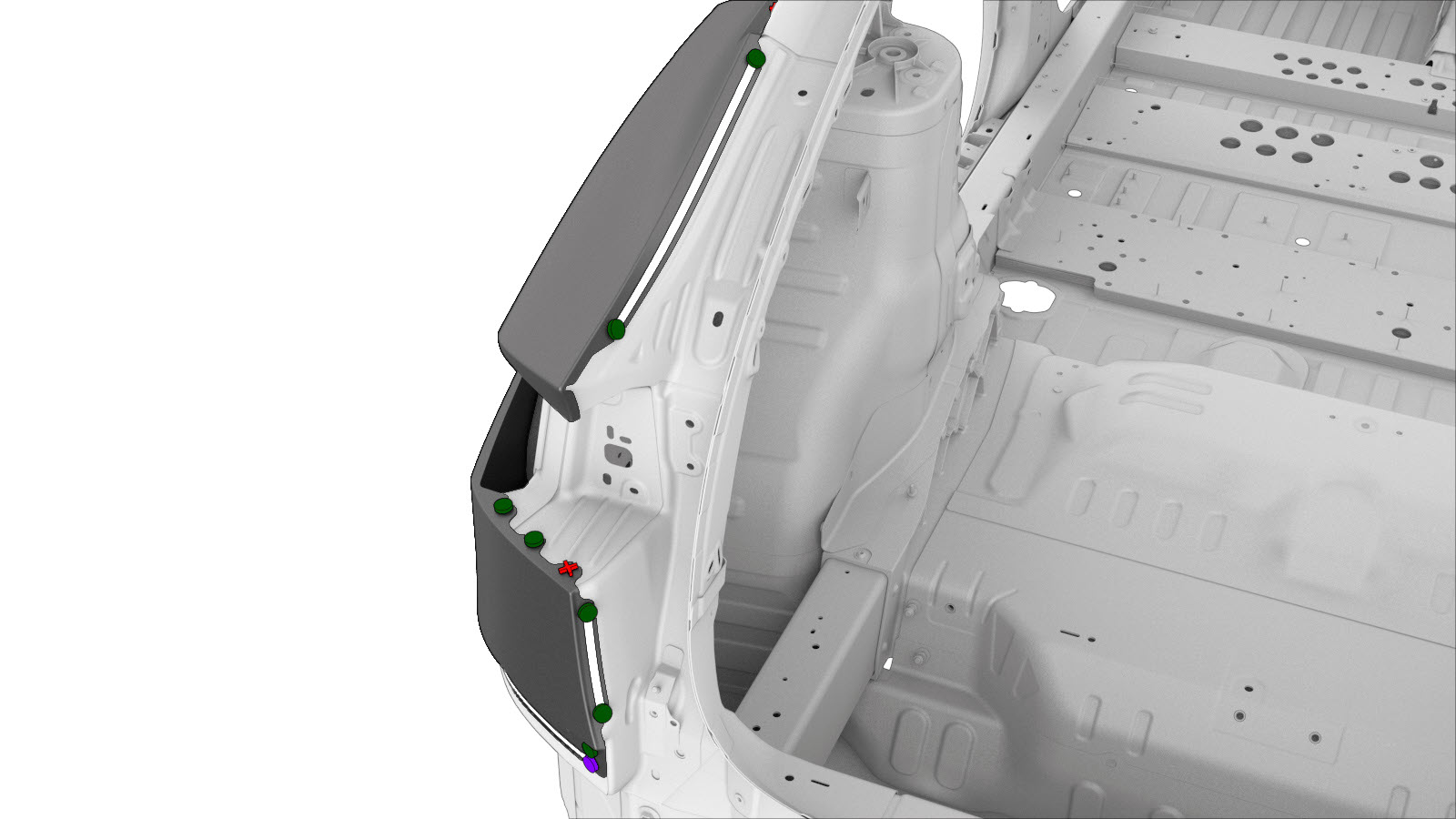

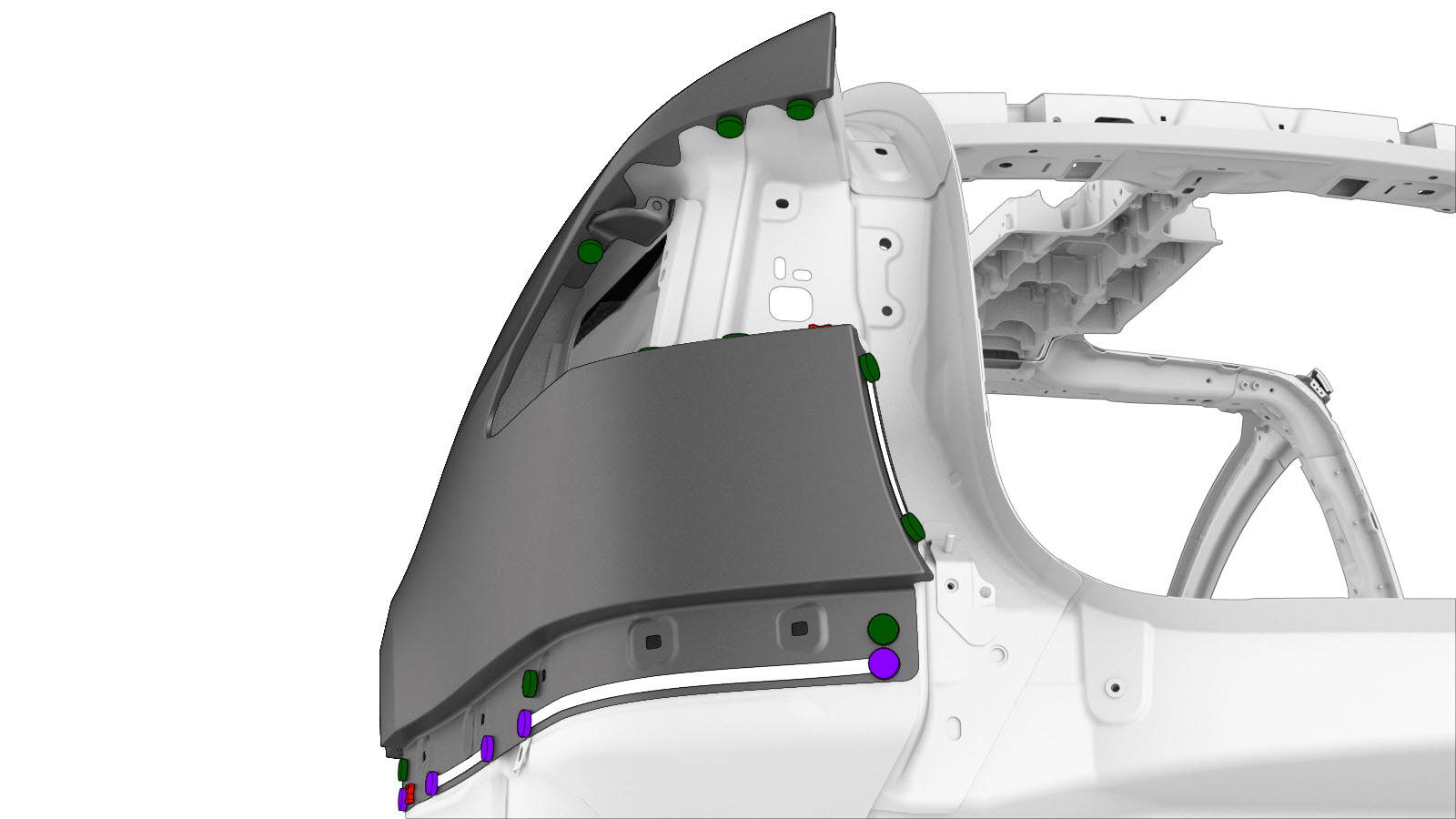

    ou rebites de cabeça redonda estruturais, 6,5 mm

    ou rebites embutidos, 4,8 mm, curtos

    ou rebites embutidos, 4,8 mm, compridos

    ou rebites ocos, S08

    ou rebites ocos, S18

    ou rebites ocos, S28

    ou rebites ocos, S38

  4. Aplique adesivo estrutural nas superfícies de contacto do veículo e no novo componente ou componentes.
  5. Instale o novo componente ou componentes.
  6. Realize quaisquer operações pós-reparação necessárias.
